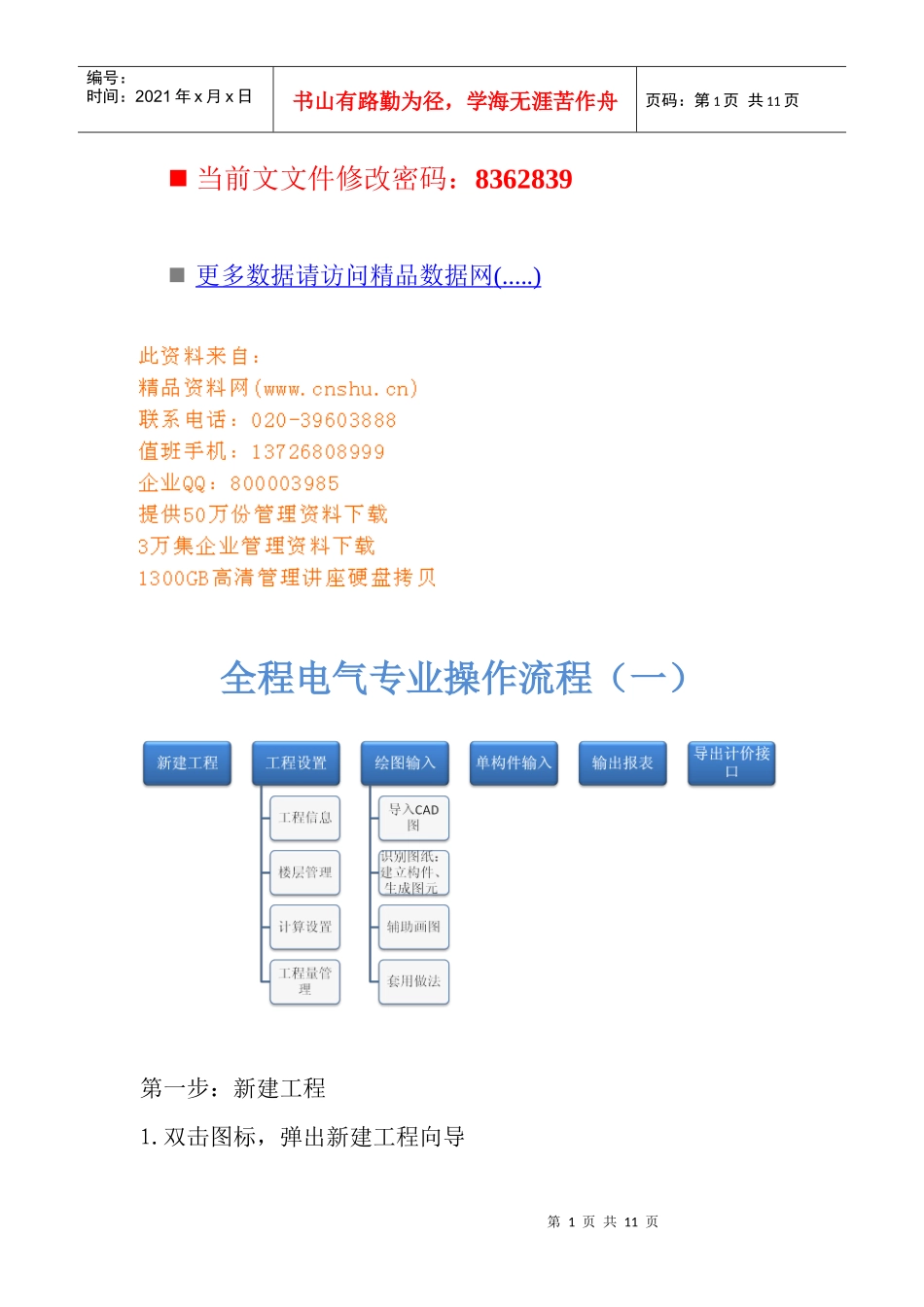

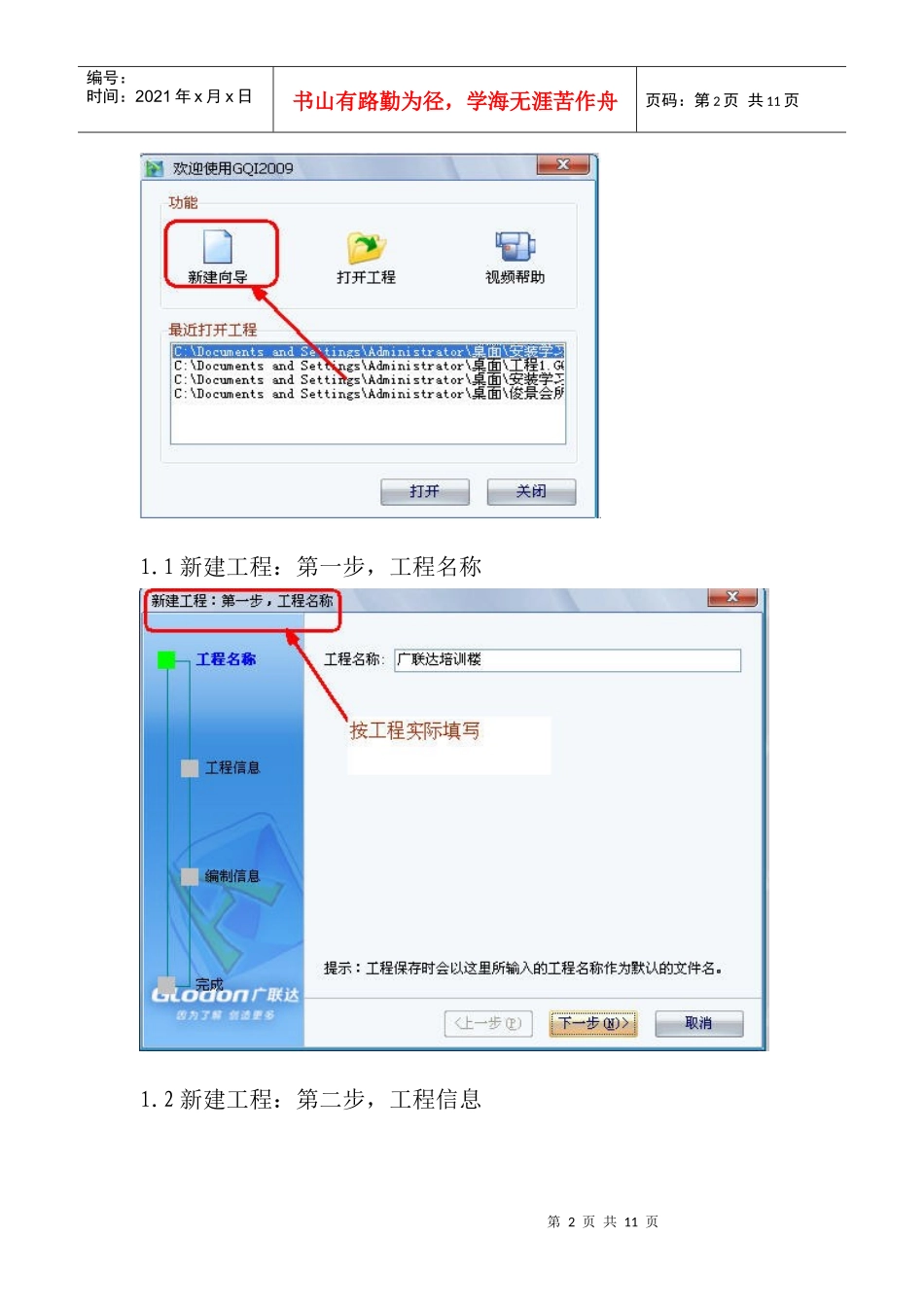

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页当前文文件修改密码：8362839更多数据请访问精品数据网(.....)全程电气专业操作流程（一）第一步：新建工程1.双击图标，弹出新建工程向导第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页1.1新建工程：第一步，工程名称1.2新建工程：第二步，工程信息第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页1.3新建工程：第三步，编制信息1.4新建工程：第四步，完成（检查无误后点击“完成”即第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页可）第二步：工程设置2.1“工程设置”—“楼层设置”点击“插入楼层”按钮，建立楼层（在地上层点击“插入楼层”，建立地上层，在基础层的位置点击“插入楼层”建立地下室层）第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页点击“层高”信息一列单元格，修改层高信息，标准层的建立通过修改“相同层数”一列的单元格进行修改（注意：首层不允许建立标准层）2.2“工程设置”--“计算设置”（河北定额中给排水、采暖专业的操作高度增加费的起始值为第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页3.6m，在计算设置中修改为3600即可）第三步：绘图输入点击左侧“模块导航栏”--“绘图输入”，进入“绘图输入”接口3.1“绘图输入”—“接口介绍”3.2“绘图输入”—“CAD草图”--“导入CAD图”第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页（电子图纸的格式为“*.dwg”，直接打开电子文件是打不开的，需要在软件中打开，通过点击“导入CAD图”实现在软件中的打开）3.2.1点击“导入CAD图”—从文件路径选择要计算的工程文件—“打开”即可。第8页共11页第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共11页3.2.2调整原图比例，默认为1：1在计算时一定要调整绘图比例为1：1，以保证计算结果的准确性。可以通过“工具”—“查看线性像素长度”或者“测量两点间距离”查看，按照测量出的值（实际长度）比所标注的轴距（标注尺寸）所得的比，确定是否重新导入CAD图。若比值=1：1，则无需重新导入；若比值≠1：1，则需要按照比值重新导入。测量结果如图所示：第9页共11页第8页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共11页计算得出实际尺寸和标注尺寸的比为7500：7500=1：1，则无需调整比例，直接进入相应专业即可。3.2.3分图步骤：“CAD草图”—拉框选中所要导出的CAD图形--“导出选中CAD图形”第10页共11页第9页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共11页填写图纸名称，选择保存路径，“保存”即可按照此种方法分图，将各系统，各层的图纸导出即可。第11页共11页第10页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共11页导出的工程文件的后缀为“*.gvd”
