卫生间聚氨酯方案VIP免费

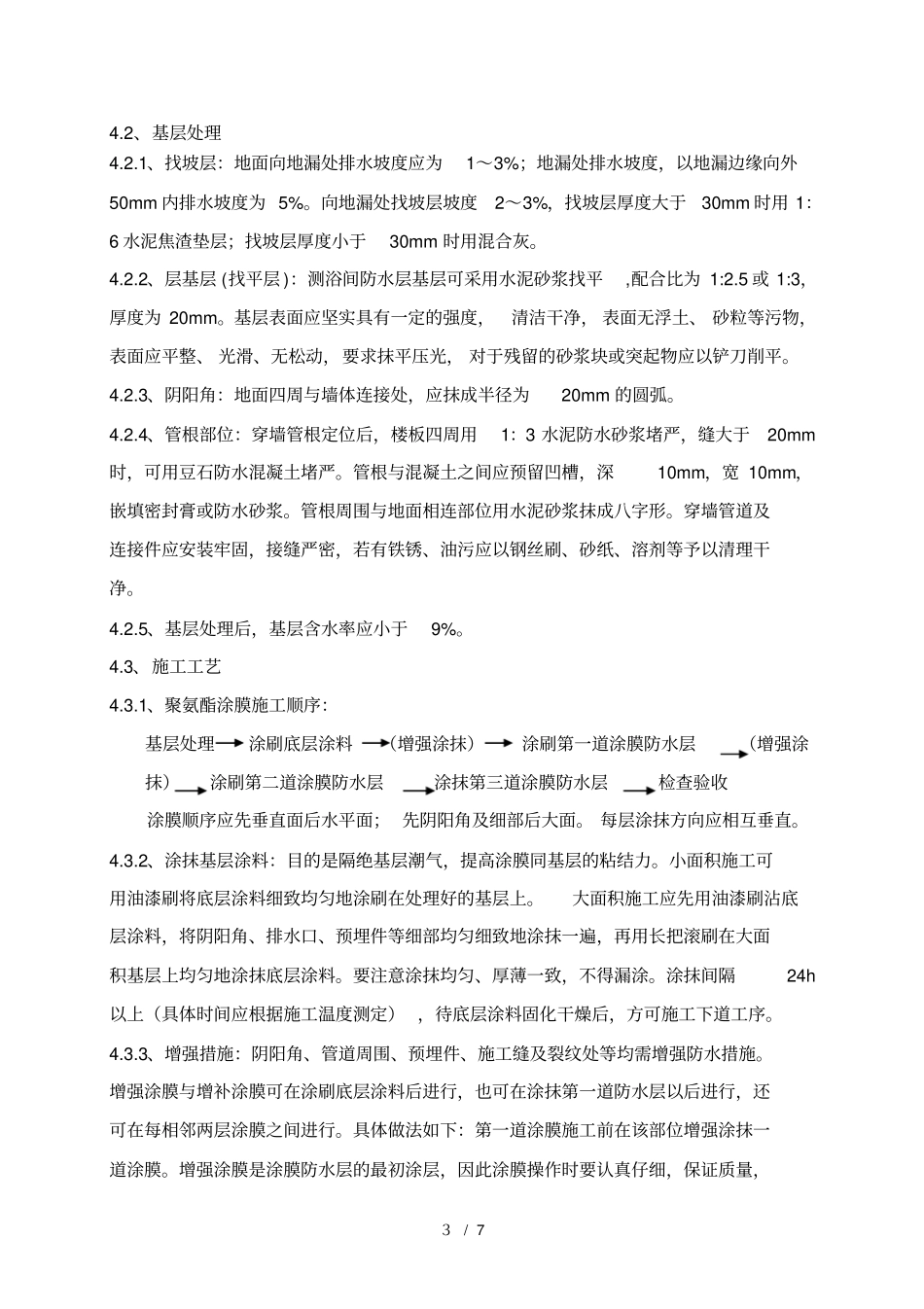

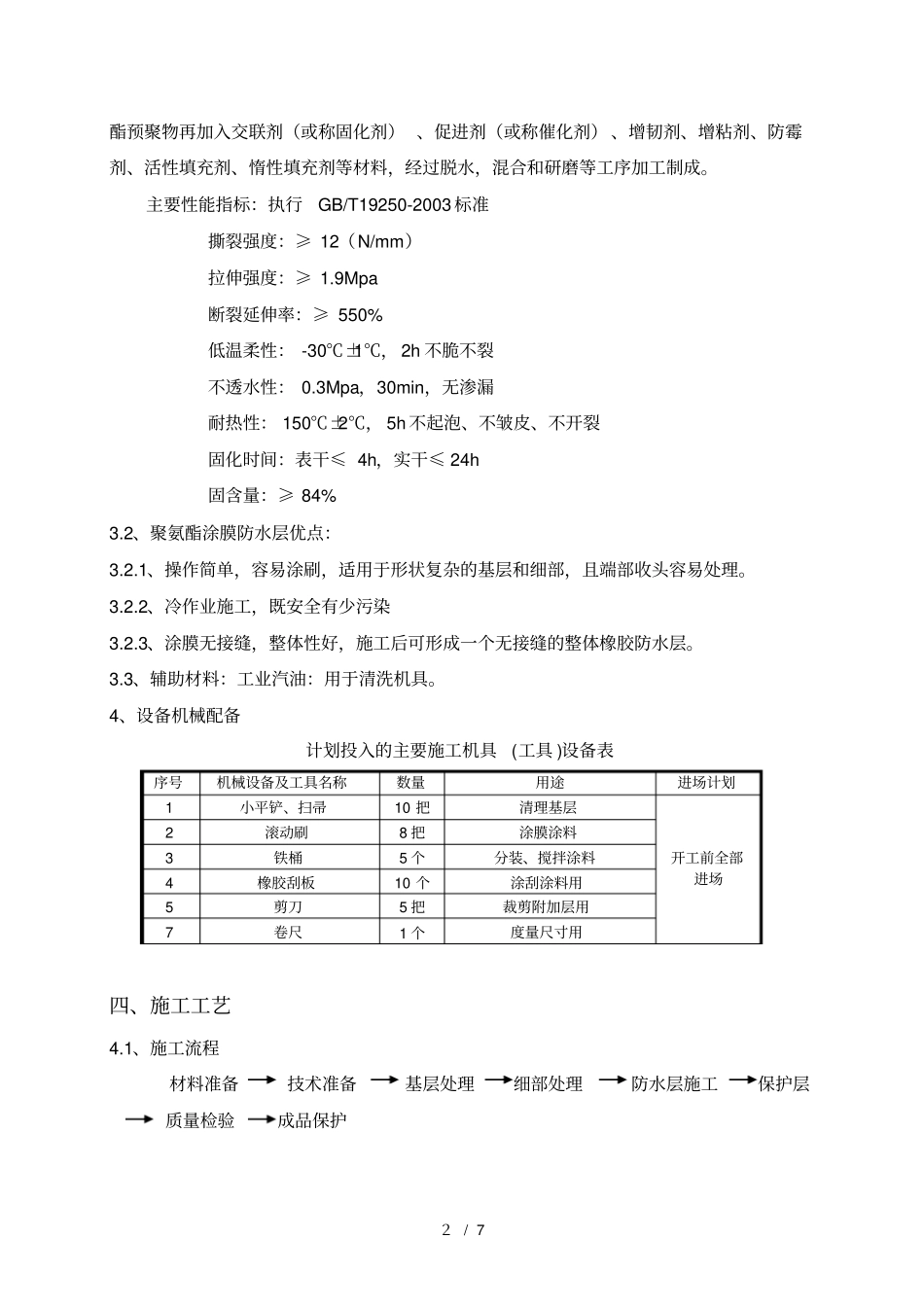

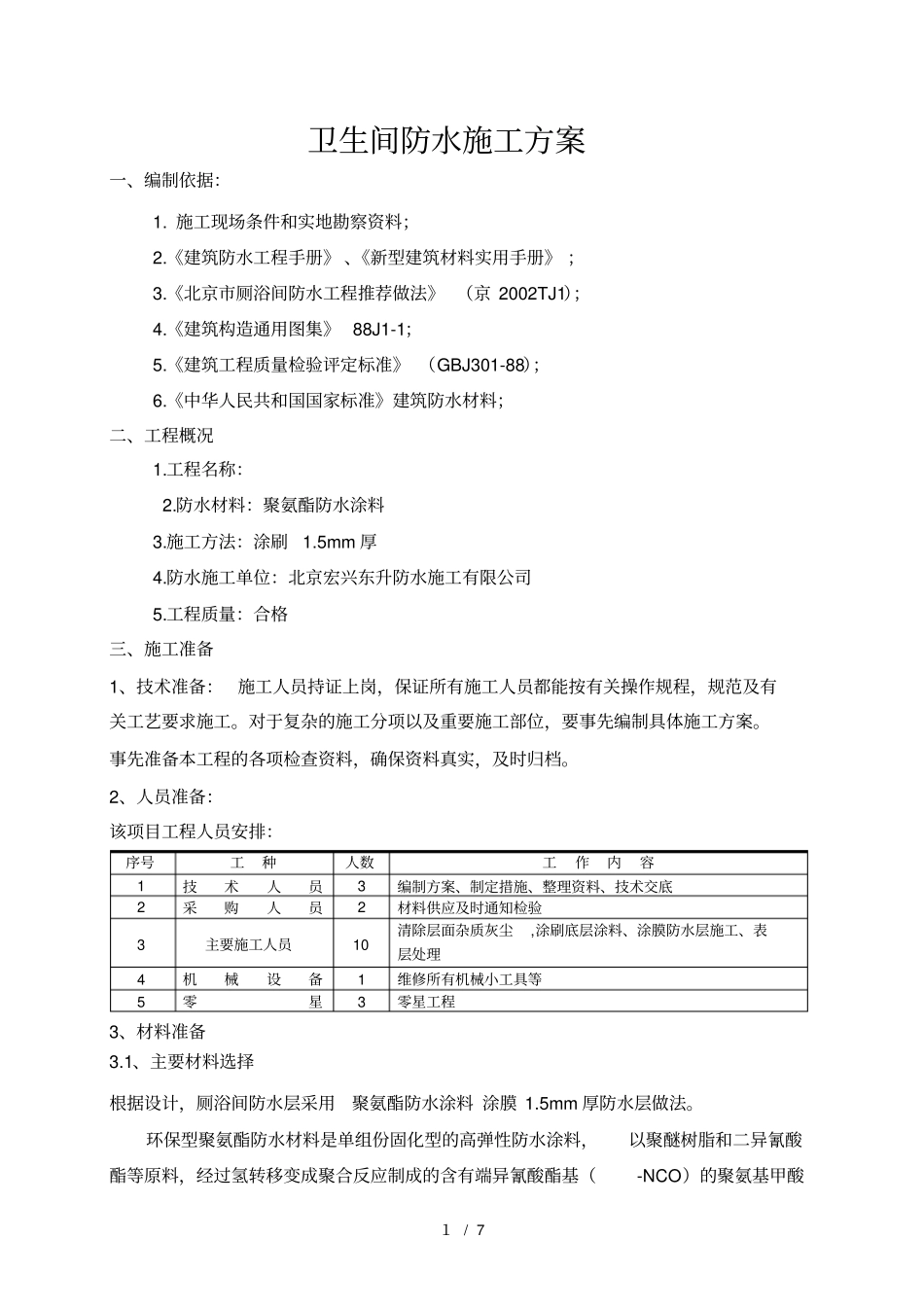

１/7卫生间防水施工方案一、编制依据：1.施工现场条件和实地勘察资料；2.《建筑防水工程手册》、《新型建筑材料实用手册》；3.《北京市厕浴间防水工程推荐做法》（京2002TJ1）；4.《建筑构造通用图集》88J1-1；5.《建筑工程质量检验评定标准》（GBJ301-88）；6.《中华人民共和国国家标准》建筑防水材料；二、工程概况1.工程名称：2.防水材料：聚氨酯防水涂料3.施工方法：涂刷1.5mm厚4.防水施工单位：北京宏兴东升防水施工有限公司5.工程质量：合格三、施工准备1、技术准备：施工人员持证上岗，保证所有施工人员都能按有关操作规程，规范及有关工艺要求施工。对于复杂的施工分项以及重要施工部位，要事先编制具体施工方案。事先准备本工程的各项检查资料，确保资料真实，及时归档。2、人员准备：该项目工程人员安排：序号工种人数工作内容1技术人员3编制方案、制定措施、整理资料、技术交底2采购人员2材料供应及时通知检验3主要施工人员10清除层面杂质灰尘,涂刷底层涂料、涂膜防水层施工、表层处理4机械设备1维修所有机械小工具等5零星3零星工程3、材料准备3.1、主要材料选择根据设计，厕浴间防水层采用聚氨酯防水涂料涂膜1.5mm厚防水层做法。环保型聚氨酯防水材料是单组份固化型的高弹性防水涂料，以聚醚树脂和二异氰酸酯等原料，经过氢转移变成聚合反应制成的含有端异氰酸酯基（-NCO）的聚氨基甲酸２/7酯预聚物再加入交联剂（或称固化剂）、促进剂（或称催化剂）、增韧剂、增粘剂、防霉剂、活性填充剂、惰性填充剂等材料，经过脱水，混合和研磨等工序加工制成。主要性能指标：执行GB/T19250-2003标准撕裂强度：≥12（N/mm）拉伸强度：≥1.9Mpa断裂延伸率：≥550%低温柔性：-30℃±1℃，2h不脆不裂不透水性：0.3Mpa，30min，无渗漏耐热性：150℃±2℃，5h不起泡、不皱皮、不开裂固化时间：表干≤4h，实干≤24h固含量：≥84%3.2、聚氨酯涂膜防水层优点：3.2.1、操作简单，容易涂刷，适用于形状复杂的基层和细部，且端部收头容易处理。3.2.2、冷作业施工，既安全有少污染3.2.3、涂膜无接缝，整体性好，施工后可形成一个无接缝的整体橡胶防水层。3.3、辅助材料：工业汽油：用于清洗机具。4、设备机械配备计划投入的主要施工机具(工具)设备表序号机械设备及工具名称数量用途进场计划1小平铲、扫帚10把清理基层开工前全部进场2滚动刷8把涂膜涂料3铁桶5个分装、搅拌涂料4橡胶刮板10个涂刮涂料用5剪刀5把裁剪附加层用7卷尺1个度量尺寸用四、施工工艺4.1、施工流程材料准备技术准备基层处理细部处理防水层施工保护层质量检验成品保护３/74.2、基层处理4.2.1、找坡层：地面向地漏处排水坡度应为1～3%；地漏处排水坡度，以地漏边缘向外50mm内排水坡度为5%。向地漏处找坡层坡度2～3%，找坡层厚度大于30mm时用1：6水泥焦渣垫层；找坡层厚度小于30mm时用混合灰。4.2.2、层基层(找平层)：测浴间防水层基层可采用水泥砂浆找平,配合比为1:2.5或1:3，厚度为20mm。基层表面应坚实具有一定的强度，清洁干净，表面无浮土、砂粒等污物，表面应平整、光滑、无松动，要求抹平压光，对于残留的砂浆块或突起物应以铲刀削平。4.2.3、阴阳角：地面四周与墙体连接处，应抹成半径为20mm的圆弧。4.2.4、管根部位：穿墙管根定位后，楼板四周用1：3水泥防水砂浆堵严，缝大于20mm时，可用豆石防水混凝土堵严。管根与混凝土之间应预留凹槽，深10mm，宽10mm，嵌填密封膏或防水砂浆。管根周围与地面相连部位用水泥砂浆抹成八字形。穿墙管道及连接件应安装牢固，接缝严密，若有铁锈、油污应以钢丝刷、砂纸、溶剂等予以清理干净。4.2.5、基层处理后，基层含水率应小于9%。4.3、施工工艺4.3.1、聚氨酯涂膜施工顺序：基层处理涂刷底层涂料（增强涂抹）涂刷第一道涂膜防水层（增强涂抹）涂刷第二道涂膜防水层涂抹第三道涂膜防水层检查验收涂膜顺序应先垂直面后水平面；先阴阳角及细部后大面。每层涂抹方向应相互垂直。4.3.2、涂抹基层涂料：目的是隔绝基层潮气，提高涂膜同基层的粘结力。小面积施工可用油漆刷将底层涂料细致均匀地涂刷在处理好的基层上。大面积施工应先用油漆刷沾底层涂料，将阴阳角、排水口、预埋件等细部均...
