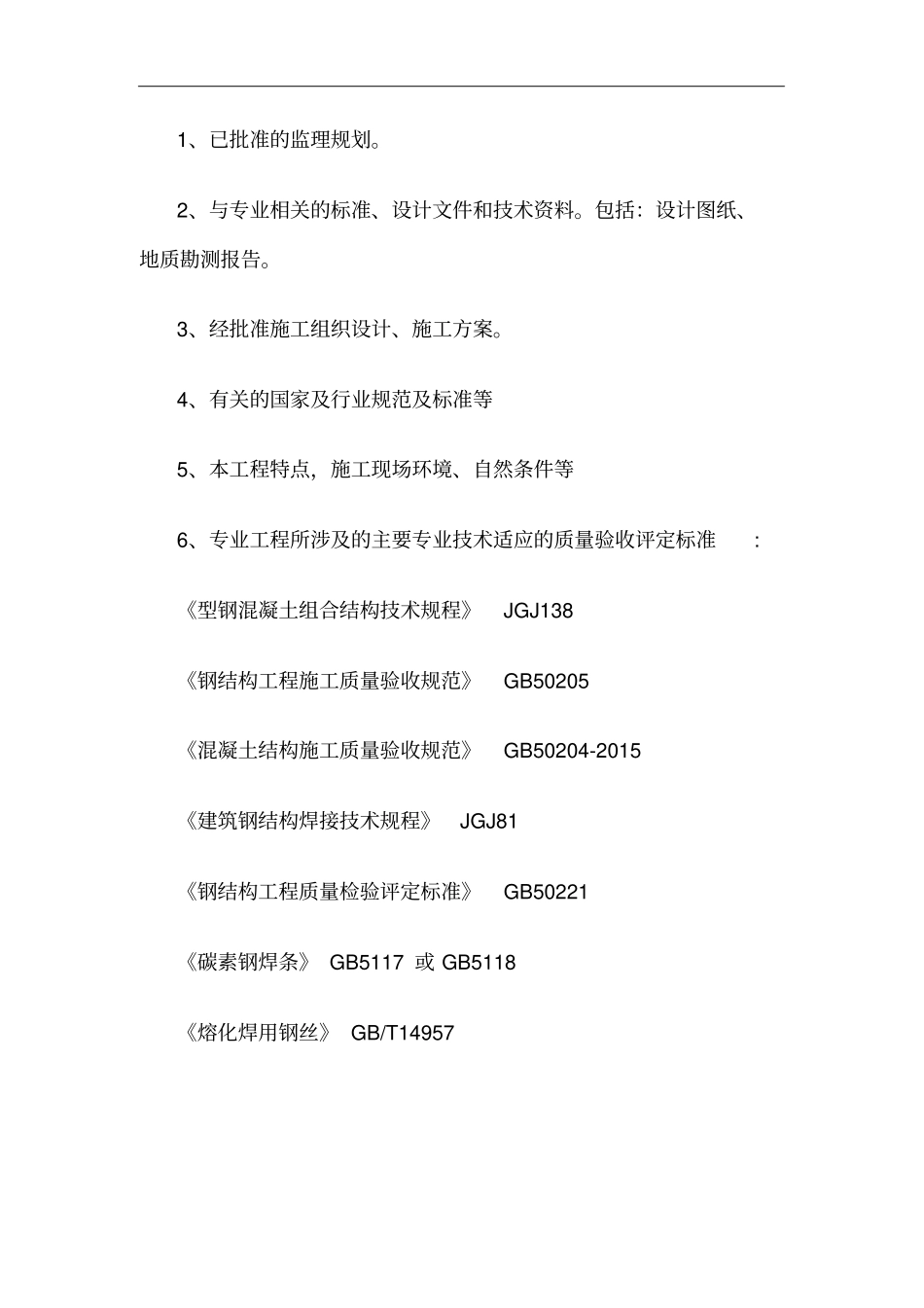

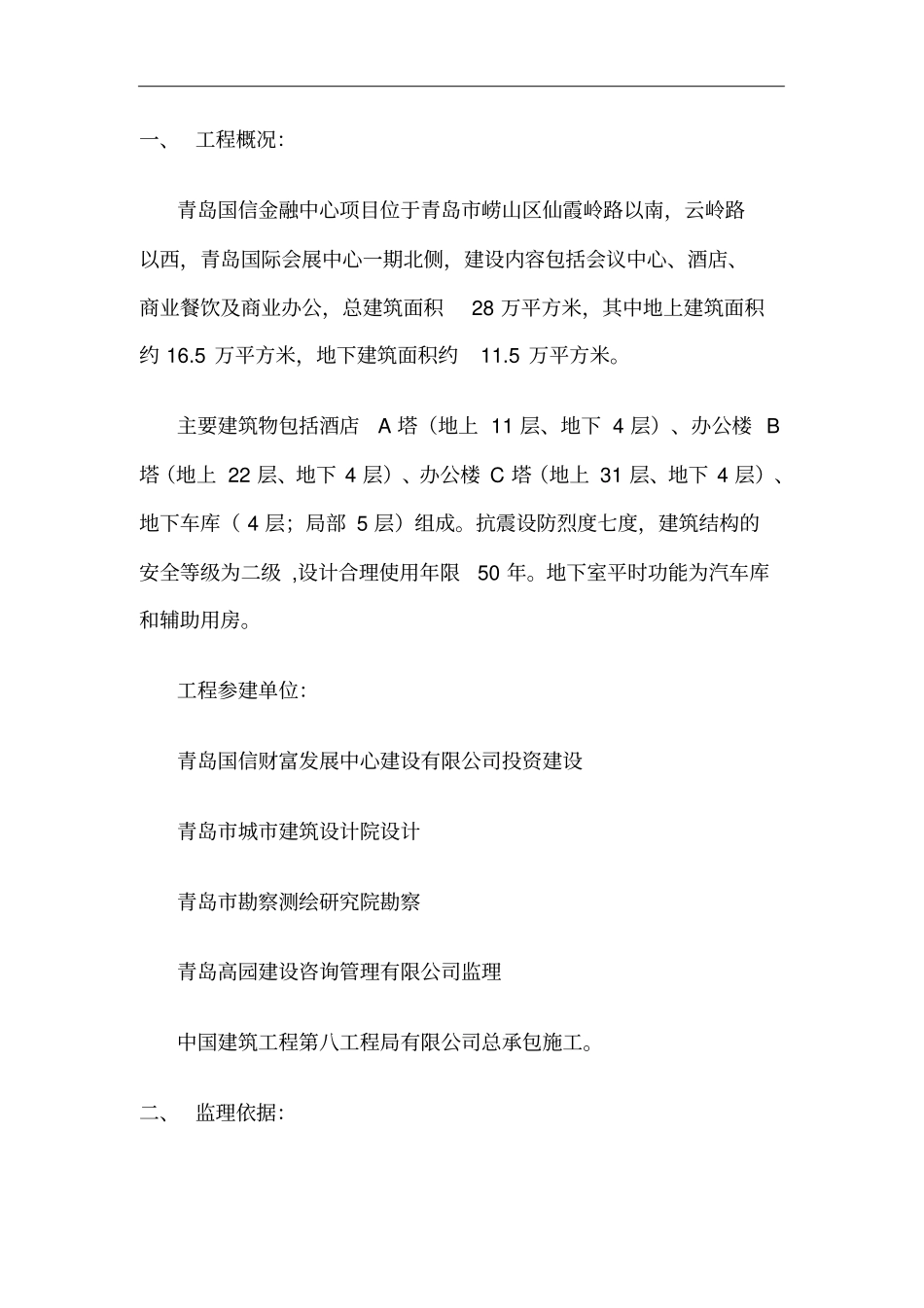

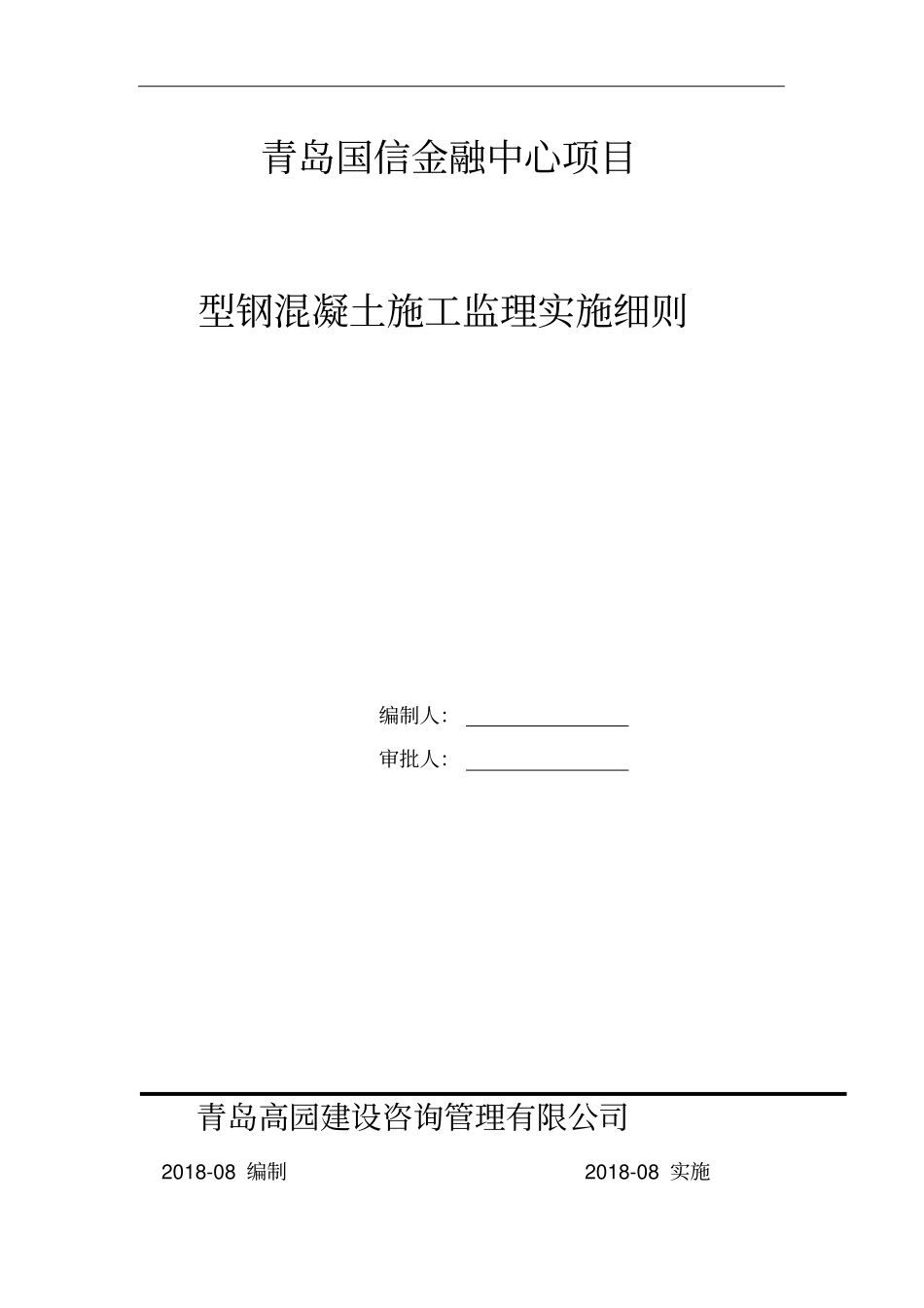

青岛国信金融中心项目型钢混凝土施工监理实施细则编制人：审批人：青岛高园建设咨询管理有限公司2018-08编制2018-08实施一、工程概况：青岛国信金融中心项目位于青岛市崂山区仙霞岭路以南，云岭路以西，青岛国际会展中心一期北侧，建设内容包括会议中心、酒店、商业餐饮及商业办公，总建筑面积28万平方米，其中地上建筑面积约16.5万平方米，地下建筑面积约11.5万平方米。主要建筑物包括酒店A塔（地上11层、地下4层）、办公楼B塔（地上22层、地下4层）、办公楼C塔（地上31层、地下4层）、地下车库（4层；局部5层）组成。抗震设防烈度七度，建筑结构的安全等级为二级,设计合理使用年限50年。地下室平时功能为汽车库和辅助用房。工程参建单位：青岛国信财富发展中心建设有限公司投资建设青岛市城市建筑设计院设计青岛市勘察测绘研究院勘察青岛高园建设咨询管理有限公司监理中国建筑工程第八工程局有限公司总承包施工。二、监理依据：1、已批准的监理规划。2、与专业相关的标准、设计文件和技术资料。包括：设计图纸、地质勘测报告。3、经批准施工组织设计、施工方案。4、有关的国家及行业规范及标准等5、本工程特点，施工现场环境、自然条件等6、专业工程所涉及的主要专业技术适应的质量验收评定标准:《型钢混凝土组合结构技术规程》JGJ138《钢结构工程施工质量验收规范》GB50205《混凝土结构施工质量验收规范》GB50204-2015《建筑钢结构焊接技术规程》JGJ81《钢结构工程质量检验评定标准》GB50221《碳素钢焊条》GB5117或GB5118《熔化焊用钢丝》GB/T14957《钢结构高强度大六角头螺栓、大六角母，垫圈与技术条件》GB/T1228-1231或《钢结构用扭剪型高强度螺栓连接副》GB3632-GB3633三、材料及加工质量控制：1、原材料质量控制要点：1.1检查加工单位进场材料的原始质保文件是否符合要求。1.2对进场原材料进行实测实量。1.3按相关规定进行见证取样、复试。1.4检查使用辅材是否满足质量要求。2、钢骨架加工控制要点：2.1在钢骨架制作前，应根据设计图纸和施工现场塔吊等起重吊装设备情况，合理分析钢骨架的长度及重量，一般以起重的最大量为准，但需考虑接头位置；2.2钢骨架的制作必须采用机械加工，并有钢结构制作厂家承担。型钢的切割、焊接、运输、吊装、探伤检验应符和现行国家标准《钢结构工程施工及验收规范》GB50205、《建筑钢结构焊接技术规程》JGJ81、《钢结构工程质量检验评定标准》GB50221的规定；2.3型钢钢板的制孔，应采用工厂车窗制孔，严禁现场用氧气切割开孔。在钢骨制作完成后，建设单位不可随意变更，以免引起孔位改变造成施工困难；2.4钢材切割前应将母材清理干净，在下料口进行划线，切割后去除切割熔渣，并将各构件按图编号。除锈应采用自动抛光机为主，局部采用手工喷砂的方法；2.5组装焊接应选用合理的焊接顺序，防止产生过大的焊接变形，应尽可能减少焊接应力。焊缝完毕24h后，由具有资质的检查单位进行超声波检验。3钢结构构件储存、运输和验收的质量控制要点：2.1督促加工方将钢构件按照构件编号和安装顺序堆放，构件堆放时，应在构件之间加垫木。2.2检查加工方依据构件进场计划单安排运输，装车时应绑扎好，以避免构件变形，确保运输安全而进行控制。2.3型钢钢构件制作完成并经自检合格填写自检表和报验单并报验后按照钢结构制作和验收依据进行验收，验查文件是否齐全。2.4针对本工程的重要性，对各种钢构件的进行100%检查。2.5所有型钢钢构件在加工厂的验收仅为初验，终验在吊装现场进行。3、型钢钢构件进入施工场地必须进行以下检查验收：3.1检查产品合格证3.2检查施工图纸和设计变更文件，设计变更的内容应在施工图纸中相应部位注明；3.3检查制作中对技术问题处理的协议文件；3.4检查钢材连接材料的质量证明书或实验报告；3.5检查构件验收记录；3.6检查预拼装记录；3.7检查构件运输和包装清单；3.8检查对一级焊缝100%进行超声波探伤检查，并出具探伤报告；3.9检查焊缝外观质量及测量焊接尺寸记录；3.10检查构件外形尺寸记录。四、施工过程质量控制1、型钢钢构件安装质量控制要点：1.1应依据塔吊（或汽车吊）的位置和起重能力，确定构件堆放的位置，钢构件存...
