三、舞台机械工程单项设备技术规格与要求VIP免费

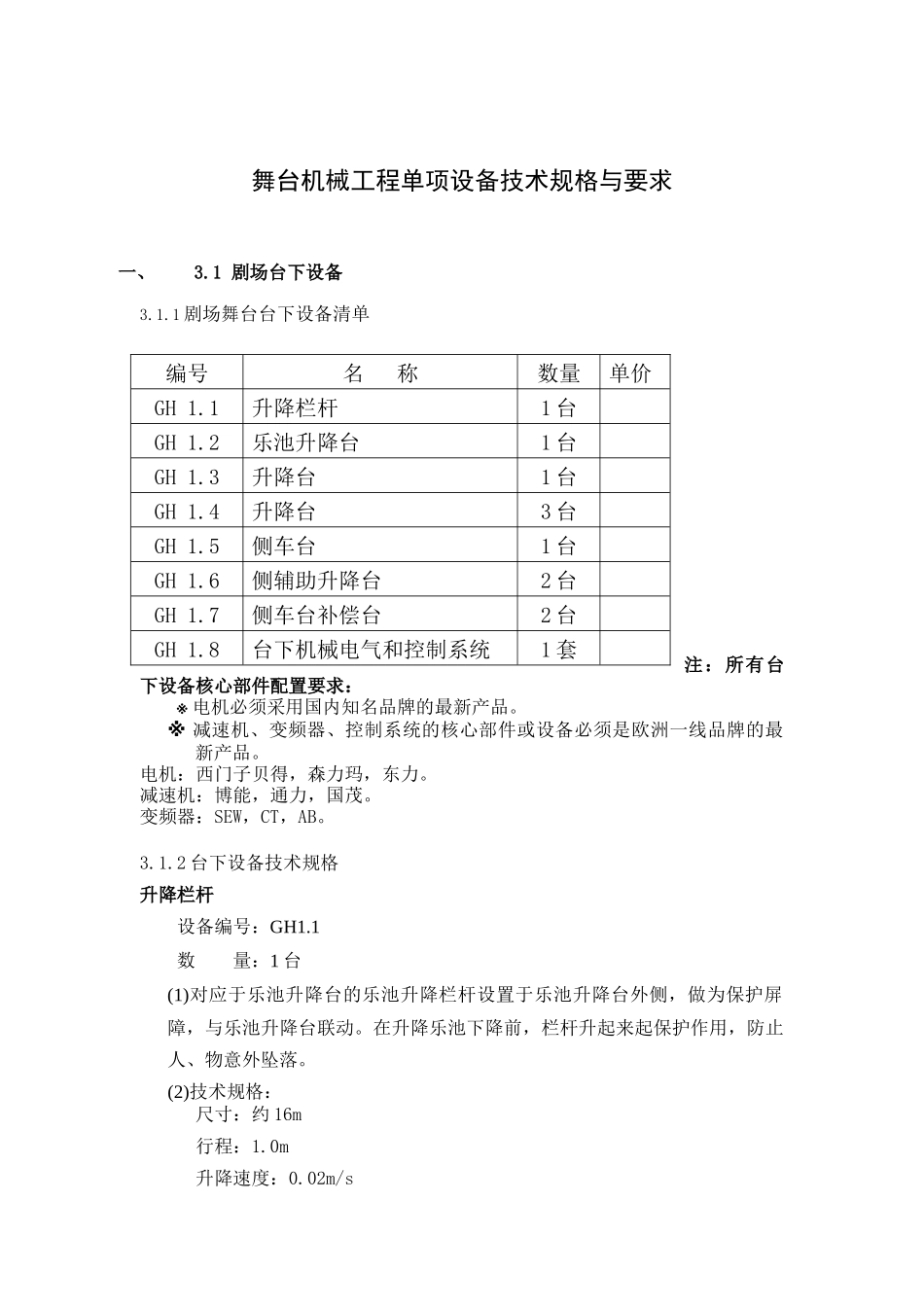

舞台机械工程单项设备技术规格与要求一、3.1剧场台下设备3.1.1剧场舞台台下设备清单注：所有台下设备核心部件配置要求：※电机必须采用国内知名品牌的最新产品。※减速机、变频器、控制系统的核心部件或设备必须是欧洲一线品牌的最新产品。电机：西门子贝得，森力玛，东力。减速机：博能，通力，国茂。变频器：SEW，CT，AB。3.1.2台下设备技术规格升降栏杆设备编号：GH1.1数量：1台(1)对应于乐池升降台的乐池升降栏杆设置于乐池升降台外侧，做为保护屏障，与乐池升降台联动。在升降乐池下降前，栏杆升起来起保护作用，防止人、物意外坠落。(2)技术规格：尺寸：约16m行程：1.0m升降速度：0.02m/s编号名称数量单价GH1.1升降栏杆1台GH1.2乐池升降台1台GH1.3升降台1台GH1.4升降台3台GH1.5侧车台1台GH1.6侧辅助升降台2台GH1.7侧车台补偿台2台GH1.8台下机械电气和控制系统1套有效静载：水平推力35kg/m2预停位点：2个乐池升降台设备编号：GH1.2数量：1台（1）乐池主要供有乐队伴奏或合唱队伴唱的演出使用，其位置处在台唇与观众席之间。（2）乐池升降台下降到-2.4m可作为乐池使用。通过乐池升降台升降高度的变化，使台前区域成为舞台的延伸区或者是观众区的延伸区。（3）※乐池周边必须设有防剪切安全装置，确保演员及工作人员的安全。（4）技术规格：尺寸：以建筑图为准。速度：0.1m/s行程：2.4m(±0.0m~-2.4m)，行程过程中任意点可停止，设有3个预停位置(±0.0m、-1.0m、-2.4m)有效动载：2kN/m2有效静载：4kN/m2※驱动方式：不接受传统的剪刀差机构。必须采用国际或国内先进的驱动方式。（如钢性链、大螺旋或钢性齿条链等等）升降台设备编号：GH1.3数量：1台（1）升降台采用双层结构，双层升降台上层台板与下层台板之间距离为4.0米。升降台可以在±0.0m平面上升、下降4.0米。（2）该升降台可以单独升降也可以与其他升降台之间编组升降，同步运行。（3）※升降台周边设有安全装置，台下跑场道与升降台间设有安全门，确保演员及工作人员的安全。（4）同一条的升降台与侧车台之间连锁控制。（5）技术规格：尺寸：15m×2.5m速度：0.01～0.1m/s行程：8.0m(4.0m~-4.0m)，行程过程中任意点可停止，设有3个预停位置(4.0m、±0.0m、-4.0m)有效动载：2kN/m2有效静载：4kN/m2※驱动方式：不接受传统的剪刀差机构。在不破坏原建筑结构的基础上，可使用链条传动机构。鼓励采用国际先进的驱动方式，如钢性链、大螺旋或国内领先的钢性齿条链等。设备编号：GH1.4数量：3台（1）升降台采用单层结构，升降台可以在±0.0m平面上升2m，下降4m。（2）各升降台可以单独升降也可以与其他升降台之间编组升降，同步运行。（3）※升降台周边设有安全装置，台下跑场道与升降台间设有安全门，确保演员及工作人员的安全。同一条的升降台与侧车台之间连锁控制。（4）技术规格：尺寸：5m×2.5m速度：0.01～0.1m/s行程：6.0m(2.0m~-4.0m)，行程过程中任意点可停止，设有4个预停位置(2.0m、±0.0m、侧车台位、-4.0m)有效动载：2kN/m2有效静载：4kN/m2※驱动方式：不接受传统的剪刀差机构。在不破坏原建筑结构的基础上，可使用链条传动机构。鼓励采用国际先进的驱动方式，如钢性链、大螺旋或国内领先的钢性齿条链等。侧车台设备编号：GH1.5数量：1台（1）设置于主舞台两侧台，与主舞台升降台相对应。（2）侧车台可装载布景、道具或演员，在舞台平面上，主舞台与侧台区域之间移动，参与演出活动。侧台车台可以单独运行，也可以任意组合运行。（3）侧车台能随主舞台升降台上升和下降。（4）侧车台上设置锁定装置，与升降台动作连锁控制。（5）侧车台由驱动装置、行走轮组、导向装置、锁定装置、台面钢架和控制系统组成。（6）技术规格尺寸：15m×2.5m行程：39m，中间任意定位速度：0.01~0.6m/s载荷：动载1.5kN/m2静载4kN/m2侧辅助升降台设备编号：GH1.6数量：2台（1）设置于主舞台前两台升降台和侧车台之间。同一条的侧辅助升降台与侧车台之间连锁控制（2）当侧辅助升降台下降一个侧台车台高度时，侧车台能从侧台平移到主舞台上，为侧台车台开至主舞台上提供行走路径，并能承受水平力和附加的不均匀载荷。（3）技术规格：尺寸...
