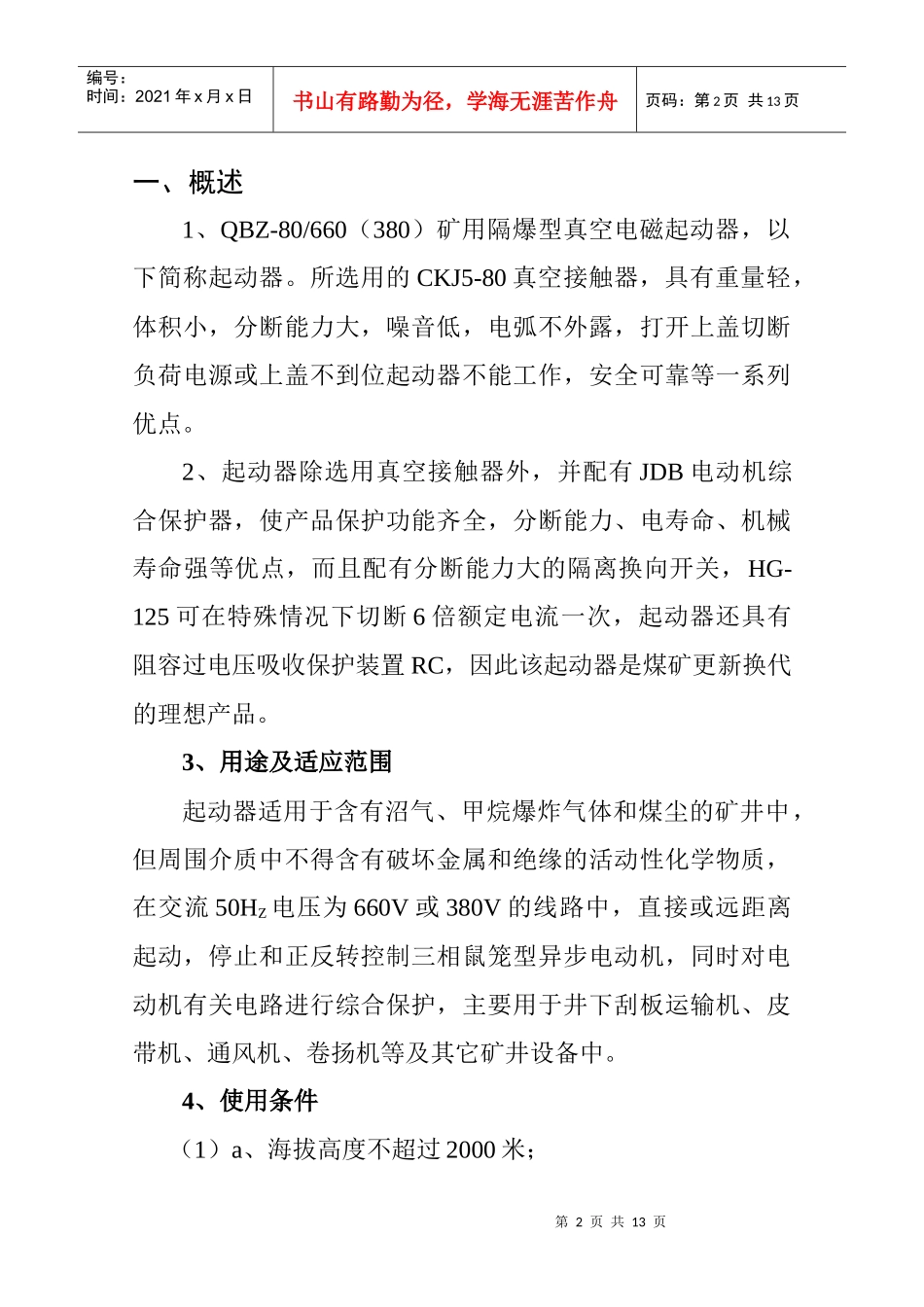

QBZ-80/660（380）矿用隔爆型真空电磁起动器使用说明书山东容力达矿用电器第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页一、概述1、QBZ-80/660（380）矿用隔爆型真空电磁起动器，以下简称起动器。所选用的CKJ5-80真空接触器，具有重量轻，体积小，分断能力大，噪音低，电弧不外露，打开上盖切断负荷电源或上盖不到位起动器不能工作，安全可靠等一系列优点。2、起动器除选用真空接触器外，并配有JDB电动机综合保护器，使产品保护功能齐全，分断能力、电寿命、机械寿命强等优点，而且配有分断能力大的隔离换向开关，HG-125可在特殊情况下切断6倍额定电流一次，起动器还具有阻容过电压吸收保护装置RC，因此该起动器是煤矿更新换代的理想产品。3、用途及适应范围起动器适用于含有沼气、甲烷爆炸气体和煤尘的矿井中，但周围介质中不得含有破坏金属和绝缘的活动性化学物质，在交流50HZ电压为660V或380V的线路中，直接或远距离起动，停止和正反转控制三相鼠笼型异步电动机，同时对电动机有关电路进行综合保护，主要用于井下刮板运输机、皮带机、通风机、卷扬机等及其它矿井设备中。4、使用条件（1）a、海拔高度不超过2000米；第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页（2）周围环境温度不高于40℃，不低于-5℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）有甲烷等爆炸性混合物矿井中；（5）与水平面的安装倾斜度不超过15°；（6）无明显摇动和剧烈冲击振动的地方；（7）在无足以破坏电气绝缘的气体或蒸气的环境中；（8）在有防止滴水的地方；（9）污染等级三级；（10）防护等经受IP5；（11）安装类别Ⅲ类。5、起动器型号含义QBZ–80/660(380)6、本起动器设计依据MT111-1998矿用隔爆型低压交流真空电磁起动器和企业标准。7、起动器类别额定工作电压（V）额定工作电流（A）真空矿用隔爆型起动器第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页矿用隔爆型..标志.ExdI二、主要技术参数外型尺寸1、起动器主要技术参数见表一表一额定电压（V）额定电流（A）所控制电机的最大功率机械寿命万次电寿命万次真空接触器极限分断能力A隔离换向开关分断能力A重量AC3AC4Kg66080753056250075080第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页2、起动器选用JDB电机综合保护器，作为过载、短路、断相、漏电闭锁等保护。保护器主要技术参数符合表二要求。表二项目电流倍数动作时间起始状态复位方式复位时间过载保护1.052h不动作冷态1.25min~20min热态自动1min~3min1.51min~3min热态6.08s~16S冷态断相保护1.00.9不动作冷态自动1min~3min1.05＜3min短路保护8~100.2s~0.4s热态自动漏电闭锁电动机工作电压660V，一相对地绝缘电阻低于22KΩ+20%漏电检测电流小于1mA。3、起动器的电气绝缘电阻起动器不同电位导体间及带电回路或接线端子与外壳（或接地）间的绝缘电阻常态下主回路应不低于10MΩ，经湿热试验后660V不低于2MΩ，36V不低于1MΩ。4、起动器的工频耐压起动器的电路应能承受历时1min的交流50HZ正弦波工频耐压试验，且无击穿和闪络现象。工频耐压试验电压值主第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页回路4200V，控制回路1000V。起动器的电气间隙和爬电距离符合表三要求。表三额定电压V主腔接线盒电器间隙㎜爬电间隙㎜电器间隙㎜爬电间隙㎜66010161616吸合线圈和控制变压器为E级绝缘，当通过110%额定电流时，其极限允许温升为100℃。5、起动器中真空接触器主触头的接通，通断能力符合表四要求。表四使用类别额定工作电流A接通条件分断条件I/IeU/Uecosφ+0.05I/IeU/Uecosφ+0.05通电时间S间隔时间S操作次数AC-317＜Ie≤100Ie＞100108a1.10.3586c1.10.350.058024050AC-417＜Ie≤100Ie＞1001210b108a.最小值为1000A；b.最小值为800A；c.最小值为1200A。注：75%Vs110%各25次第7页共13页第6页共13页编号：时间：2021年x月x日书山有路勤为径，...
