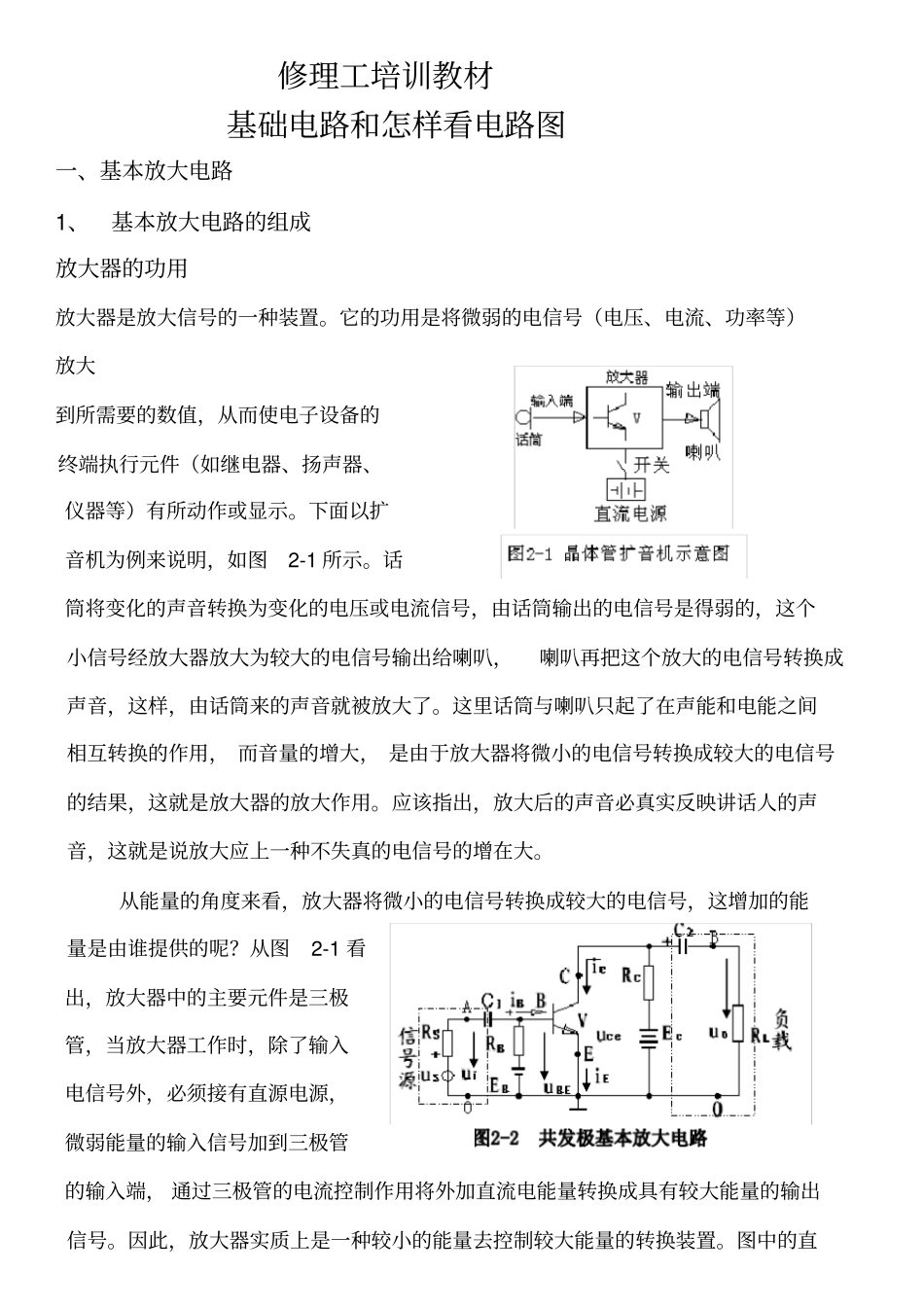

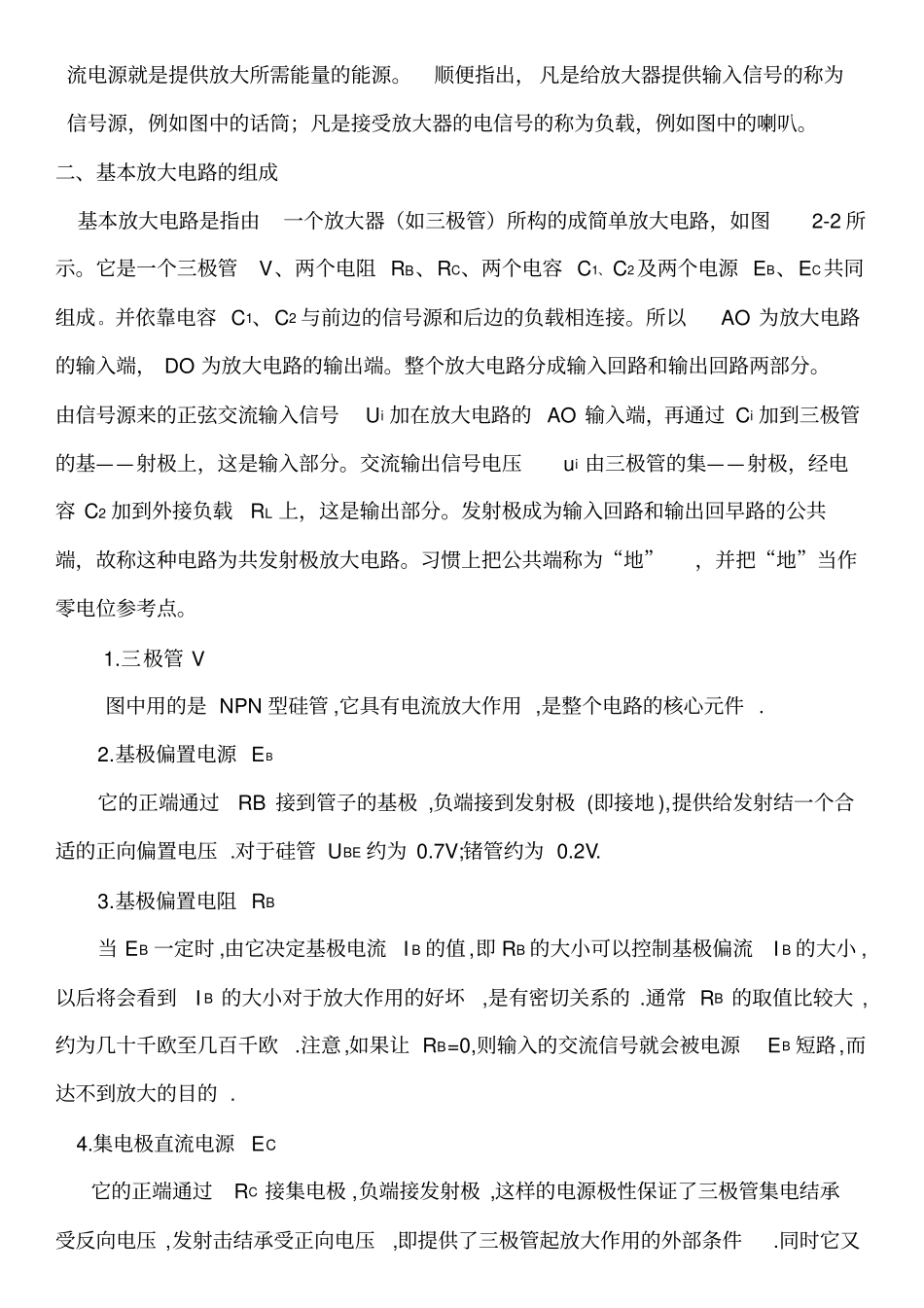

修理工培训教材基础电路和怎样看电路图一、基本放大电路1、基本放大电路的组成放大器的功用放大器是放大信号的一种装置。它的功用是将微弱的电信号（电压、电流、功率等）放大到所需要的数值，从而使电子设备的终端执行元件（如继电器、扬声器、仪器等）有所动作或显示。下面以扩音机为例来说明，如图2-1所示。话筒将变化的声音转换为变化的电压或电流信号，由话筒输出的电信号是得弱的，这个小信号经放大器放大为较大的电信号输出给喇叭，喇叭再把这个放大的电信号转换成声音，这样，由话筒来的声音就被放大了。这里话筒与喇叭只起了在声能和电能之间相互转换的作用，而音量的增大，是由于放大器将微小的电信号转换成较大的电信号的结果，这就是放大器的放大作用。应该指出，放大后的声音必真实反映讲话人的声音，这就是说放大应上一种不失真的电信号的增在大。从能量的角度来看，放大器将微小的电信号转换成较大的电信号，这增加的能量是由谁提供的呢？从图2-1看出，放大器中的主要元件是三极管，当放大器工作时，除了输入电信号外，必须接有直源电源，微弱能量的输入信号加到三极管的输入端，通过三极管的电流控制作用将外加直流电能量转换成具有较大能量的输出信号。因此，放大器实质上是一种较小的能量去控制较大能量的转换装置。图中的直流电源就是提供放大所需能量的能源。顺便指出，凡是给放大器提供输入信号的称为信号源，例如图中的话筒；凡是接受放大器的电信号的称为负载，例如图中的喇叭。二、基本放大电路的组成基本放大电路是指由一个放大器（如三极管）所构的成简单放大电路，如图2-2所示。它是一个三极管V、两个电阻RB、RC、两个电容C1、C2及两个电源EB、EC共同组成。并依靠电容C1、C2与前边的信号源和后边的负载相连接。所以AO为放大电路的输入端，DO为放大电路的输出端。整个放大电路分成输入回路和输出回路两部分。由信号源来的正弦交流输入信号Ui加在放大电路的AO输入端，再通过Ci加到三极管的基——射极上，这是输入部分。交流输出信号电压ui由三极管的集——射极，经电容C2加到外接负载RL上，这是输出部分。发射极成为输入回路和输出回早路的公共端，故称这种电路为共发射极放大电路。习惯上把公共端称为“地”，并把“地”当作零电位参考点。1.三极管V图中用的是NPN型硅管,它具有电流放大作用,是整个电路的核心元件.2.基极偏置电源EB它的正端通过RB接到管子的基极,负端接到发射极(即接地),提供给发射结一个合适的正向偏置电压.对于硅管UBE约为0.7V;锗管约为0.2V.3.基极偏置电阻RB当EB一定时,由它决定基极电流IB的值,即RB的大小可以控制基极偏流IB的大小,以后将会看到IB的大小对于放大作用的好坏,是有密切关系的.通常RB的取值比较大,约为几十千欧至几百千欧.注意,如果让RB=0,则输入的交流信号就会被电源EB短路,而达不到放大的目的.4.集电极直流电源EC它的正端通过RC接集电极,负端接发射极,这样的电源极性保证了三极管集电结承受反向电压,发射击结承受正向电压,即提供了三极管起放大作用的外部条件.同时它又是放大电路的能源.EC一般为几伏到几十伏.5.集电极电阻RC它主要用来将集电极电流的变化转变为电压的变化,以实现电压放大.RC的阻值大小应根据输出电压的振幅、放大倍数等要求确定,其数量级为几百欧到几十千欧.6.耦合电容C1、C2,也称为隔直电容C1、C2具有“隔离直流、传递交流”的作用.这是由于电容的容抗与频率有关,对于直流,容抗等于无穷大,相当于断开了电容所在的支路,从而避免了信号源与放大电路之间,放大电路与负载之间直流电流的互相影响,对于交流信号,由于C1、C2容量较大,一般取值5～50uF,故在输入信号的频率范围内容抗很小,其上的交流压降可以忽略不计,于是交流信号便可无衰减地通过电容传递出去.三、交流放大电路的特点晶体管交流放大电路与一般交流电路不同,它有两个特点:①交流放大电路中既有直流电源,又有交流信号源.当交流信号电压U=0时,电路中只有直流电流流通,此时晶体管各极的电流、电压处于静偏状态,常称这种状态为静态或直流状态;当输入交流信号电压U≠0时,交流成分UI就叠加在原静态直流分量上,因此它是一个交、直流共存电路.此时晶体...
