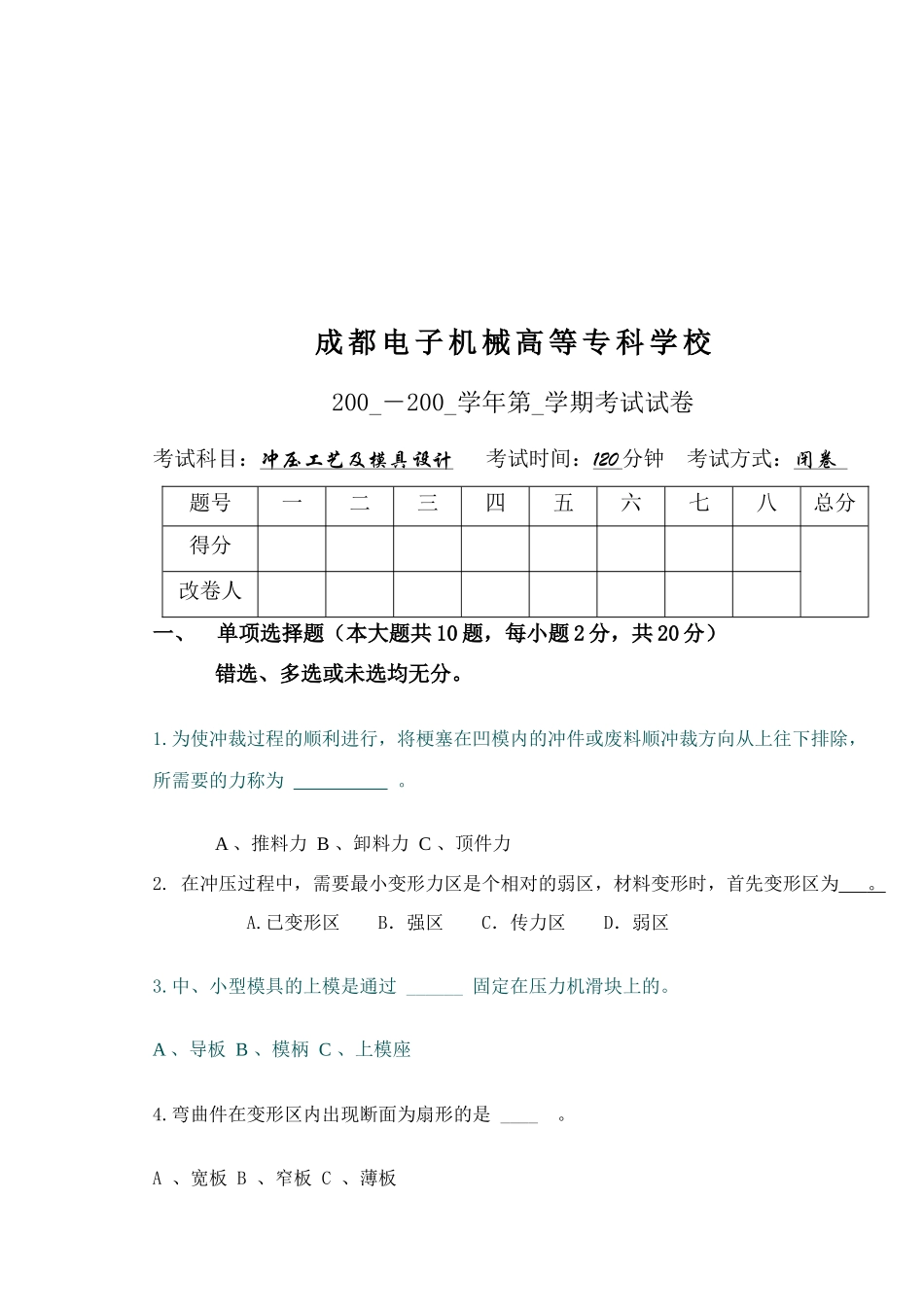

成都电子机械高等专科学校200－200学年第学期考试试卷考试科目：冲压工艺及模具设计考试时间：120分钟考试方式：闭卷题号一二三四五六七八总分得分改卷人一、单项选择题（本大题共10题，每小题2分，共20分）错选、多选或未选均无分。1.为使冲裁过程的顺利进行，将梗塞在凹模内的冲件或废料顺冲裁方向从上往下排除，所需要的力称为。A、推料力B、卸料力C、顶件力2.在冲压过程中，需要最小变形力区是个相对的弱区，材料变形时，首先变形区为。A.已变形区B．强区C．传力区D．弱区3.中、小型模具的上模是通过______固定在压力机滑块上的。A、导板B、模柄C、上模座4.弯曲件在变形区内出现断面为扇形的是____。A、宽板B、窄板C、薄板第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页5．为保证弯曲可靠进行，二次弯曲间应采用____处理。A、淬火B、回火C、退火6.拉深前的扇形单元，拉深后变为_______。A、圆形单元B、矩形单元C、环形单元7.无凸缘筒形件拉深时，若冲件h/d____极限h/d，则可一次拉出。A、大于B、等于C、小于8.由于覆盖件尺寸大、形状比较复杂，拉深往往采用。A.多次B.一次C.拉深弯曲复合D.拉深冲孔复合9.在用级进模冲压时，第一工位的初定位采用。A.固定档料销B.始用挡料钉C.导料钉D.导料板10.冲压工艺过程卡是用于指导工艺过程的依据。A.冲压工艺制定B.冲模电加工C.冲压生产D.冲压模具制造二、多项选择题（本大题共6题，每小题2分，共12分）未选、错选、多选或少选均无分。1.对步距要求高的级进模，采用_____加______的定位方法。A、固定挡料销B、侧刃C、导正销D、始用挡料销2.采用弹压卸料板的普通冲裁模具，弹压卸料板具有作用。A.压料B.导料C.顶料D.卸料3.级进模在送料时，侧刃的作用是。A.导正B.定位C.定距D.弯曲4.拉深过程中应该润滑的部位是______。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页A、压料板与坯料的接触面B、凹模与坯料的接触面C、凸模与坯料的接触面5.拉深时，要求拉深件的材料应具有。A.小的的板厚方向性系数B.低的屈强比C.良好塑性D.高的屈强比6.解决常见的覆盖件拉深变形起皱的办法是。A.设置拉深筋B.减少工艺补充材料C.减少压边力D．增加工艺补充材料三、填空题(每空1分，共20分)请在每题的空格中填上正确答案。错填、不填均无分。1.塑性变形的物体体积保持，其表达式可写成。2.当作用于坯料变形区的拉应力的绝对值最大时，在这个方向上的变形一定是变形。3.从广义来说，利用冲模使材料叫冲裁。冲裁工艺主要是指和工序。4.冲裁件的切断面由、、、四个部分组成。5.冲孔时，刃口尺寸计算应以为基准。6.按工序组合程度分，冲裁模可分为、和等几种。7.弯曲变形区内的金属层称为应变中性层。8.弯曲变形程度用r／t来表示。弯曲变形程度越大，回弹。9.外缘翻边按变形性质可分为和。10.工件上有多个弯曲角时，一般应该先弯，后弯。四、问答题（本大题共3小题，每题6分，共18分）1.什么是冲裁间隙？冲裁间隙对冲裁质量有哪些影响？第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页2.精密级进模结构设计有哪些基本要求？3.普通冲裁件的断面具有怎样的特征？这些断面特征又是如何形成的？五、计算题（本大题18分，每个计算尺寸2分）如图所示零件材料为Q235，板厚2mm。试确定冲裁凸、凹模的刃口尺寸。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页图六、看图回答问题（共12分，每小题4分）第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页1.该模具属于什么类型模具；采用什么结构的卸料方式？2.该模具上下模的导向依靠什么零件？3.条料送进时的定位定距依靠什么零件，指出图中件号？他选用什么材料，需做什么热处理？第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页答案：一、单项选择题（本大题共10题，每小题2分，共20分）ADBBCBCBBC二、多项选择题（本大题共6题，每小题2分，...
