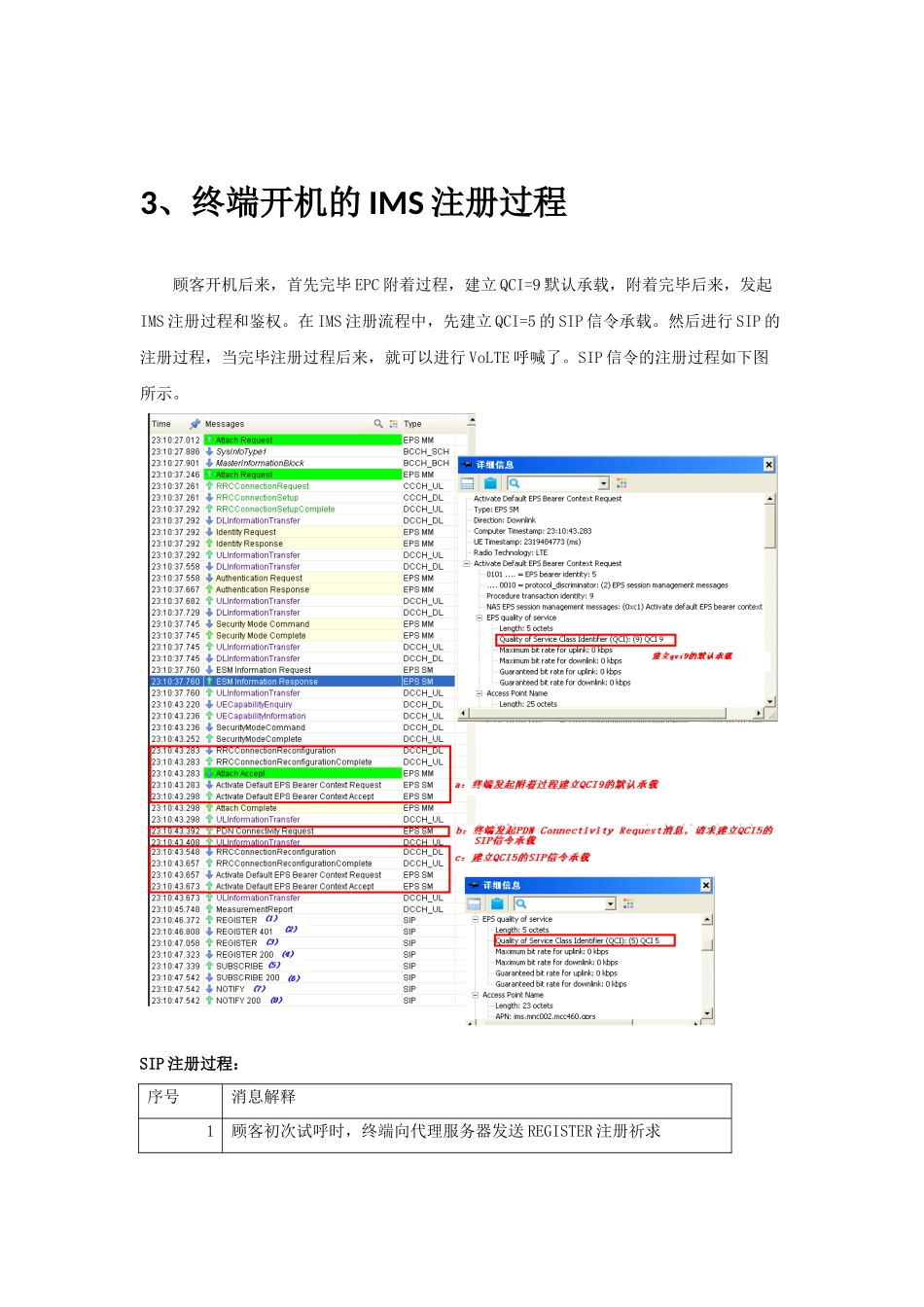

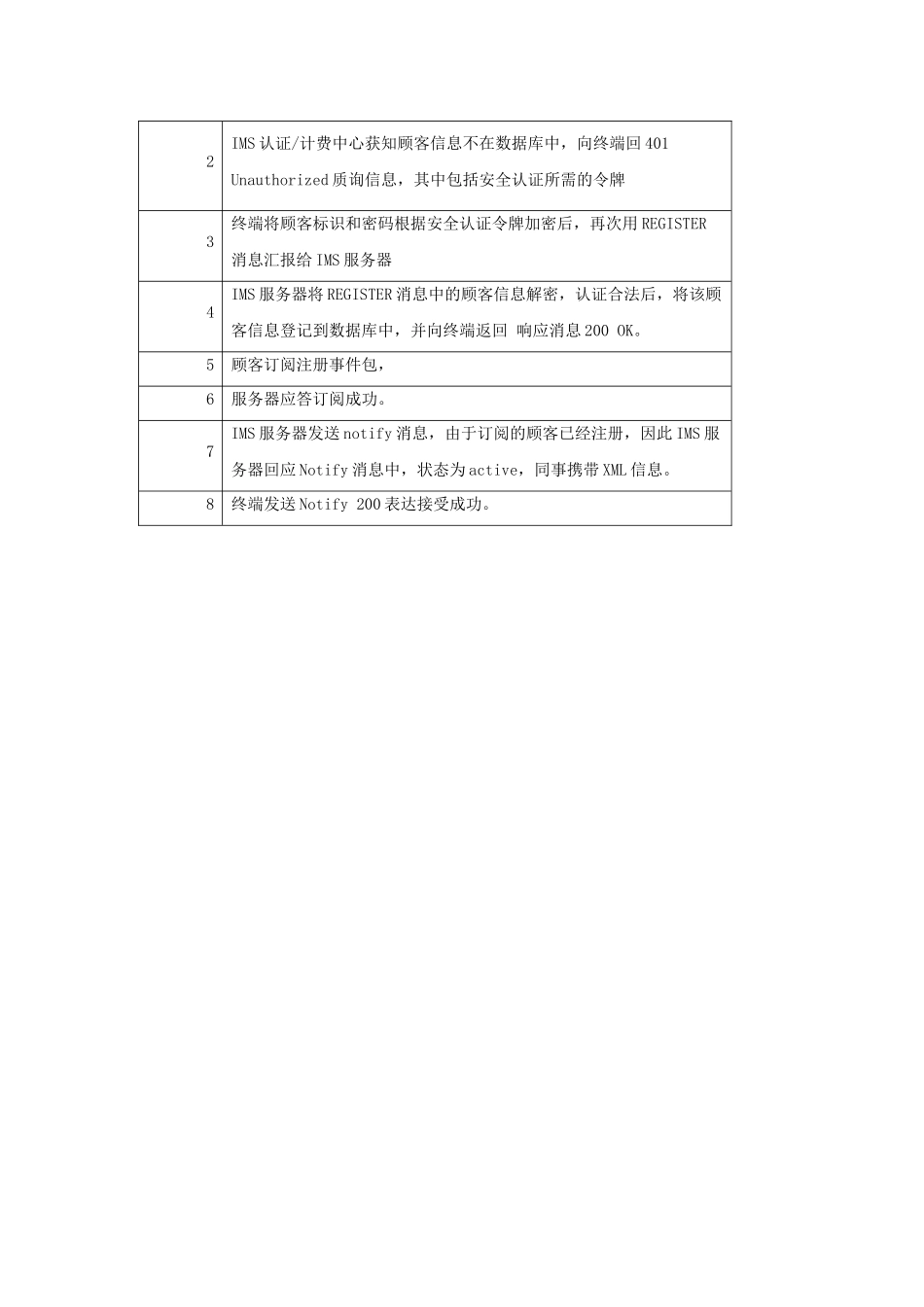

1、VOLTE概述和基本特性VOLTE是什么？最直接简朴的理解就是VOIP，由于LTE没有电路域，需要基于分组域提供IP语音业务，即VoLTE(VoiceoverLTE)。特性1：VoLTE由IMS提供呼喊控制和业务逻辑。VoLTE的信令和媒体经EPC路由至IMS网络，由IMS提供会话控制和业务逻辑。特性2：VoLTE由EPC提供高质量的分组域承载。在VoLTE中EPC作为IMS的接入网，通过全球统一的专用APN(‘IMS’APN)及独立承载为顾客提供区别于一般数据业务的QoS保障。特性3：持续覆盖前VoLTE可通过eSRVCC保障呼喊持续性。VoLTE终端在通话过程中漫游至无LTE覆盖的区域时，通过eSRVCC将目前呼喊切换至2G/3G电路域，此时2G/3G网络作为IMS的接入网。2、VoLTE竞争力体验特性VoLTE2G/3G呼喊时延0.5-2秒5-8秒视频质量经典辨别率：480*640可选720P/1080P辨别率：176*144话音质量AMR-WB频率：50~7000Hz编解码：AMR-WB23.85Kbps抽样：16KHzAMR-NB频率：300~3400Hz编解码：AMR-NB12.2Kbps抽样：8KHz3、终端开机的IMS注册过程顾客开机后来，首先完毕EPC附着过程，建立QCI=9默认承载，附着完毕后来，发起IMS注册过程和鉴权。在IMS注册流程中，先建立QCI=5的SIP信令承载。然后进行SIP的注册过程，当完毕注册过程后来，就可以进行VoLTE呼喊了。SIP信令的注册过程如下图所示。SIP注册过程：序号消息解释1顾客初次试呼时，终端向代理服务器发送REGISTER注册祈求2IMS认证/计费中心获知顾客信息不在数据库中，向终端回401Unauthorized质询信息，其中包括安全认证所需的令牌3终端将顾客标识和密码根据安全认证令牌加密后，再次用REGISTER消息汇报给IMS服务器4IMS服务器将REGISTER消息中的顾客信息解密，认证合法后，将该顾客信息登记到数据库中，并向终端返回响应消息200OK。5顾客订阅注册事件包，6服务器应答订阅成功。7IMS服务器发送notify消息，由于订阅的顾客已经注册，因此IMS服务器回应Notify消息中，状态为active，同事携带XML信息。8终端发送Notify200表达接受成功。4、VoLTE呼喊VoLTE的信令呼喊流程对关键流程的解释如下表所示：序号消息解释1主叫发INVITE消息，触发主叫RRC建立过程，INVITE消息中包括被叫方的号码，主叫方支持的媒体类型和编码等。2主叫建立SRB2信令无线承载，QCI9默认承载和QCI5SIP信令无线承载。例如在本例中，信令无线承载SRB-ID=2;QCI=9的默认承载的eps-BearerID=5,DRB-ID=3;QCI=5的SIP信令承载的eps-BearerID=6,DRB-ID=43关键网侧收到主叫的INVITE消息后来，给主叫发送INVITE的应答消息，INVITE100.表达正在处理中。4关键网向处在空闲态的被叫发INVITE消息，由于被叫处在空闲态，因此关键网侧触发寻呼消息，寻呼处在空闲态的被叫顾客5被叫建立SRB2信令无线承载，QCI9默认承载和QCI5SIP信令无线承载6关键网在QCI5RB承载上，给被叫顾客发送INVITE消息7被叫对INVITE消息的响应8被叫方告知主叫方，自己所支持的媒体类型和编码。9主叫建立QCI1的数据无线承载，用于承载语音数据，使用UM方式。例如本例中，eps-BearerID=7，DRB-ID=5。关键参数包括头压缩参数，TTIBundling，SPS。DRX参数也会按照语音业务的规定进行重新配置。10被叫建立QCI1的数据无线承载。例如本例中QCI1承载的eps-BearerID=7，DRB-ID=5。11关键网告知主叫终端的SM层，建立qci=1的承载,例如：eps-BearerID=712主叫收到被叫的INVITE183消息13关键网告知被叫终端的SM层，建立qci=1的承载14主叫收到INVITE183消息后来，发送确认消息PRACK，启动资源预留过程，15被叫收到主叫的PRACK后来，返回PRACK200响应，启动资源预留过程，16主叫收到被叫的PRACK200后来，发送UPDATE消息，标明资源预留成功。17被叫收到主叫的UPDATE消息后，得知主叫UE的资源预留成功。被叫发送UPDATE200，标明被叫资源预留成功，18被叫发送INVITE180，被叫振铃，主叫放回铃音19被叫摘机，被叫向主叫发送INVITE200.20主叫给IMS服务器发ACK，证明已经收到IMS对于INVITE祈求的最终响应。关键网IMS服务器发ACK消息给被叫，证明对于INVITE祈求的最终响应。21主叫挂机，发BYE,祈求结束本次会话。IMS服务器给被叫发送BYE,祈求结束本次会话。22被叫挂机，回BYE200消息，关键网IMS服务器给主叫...
