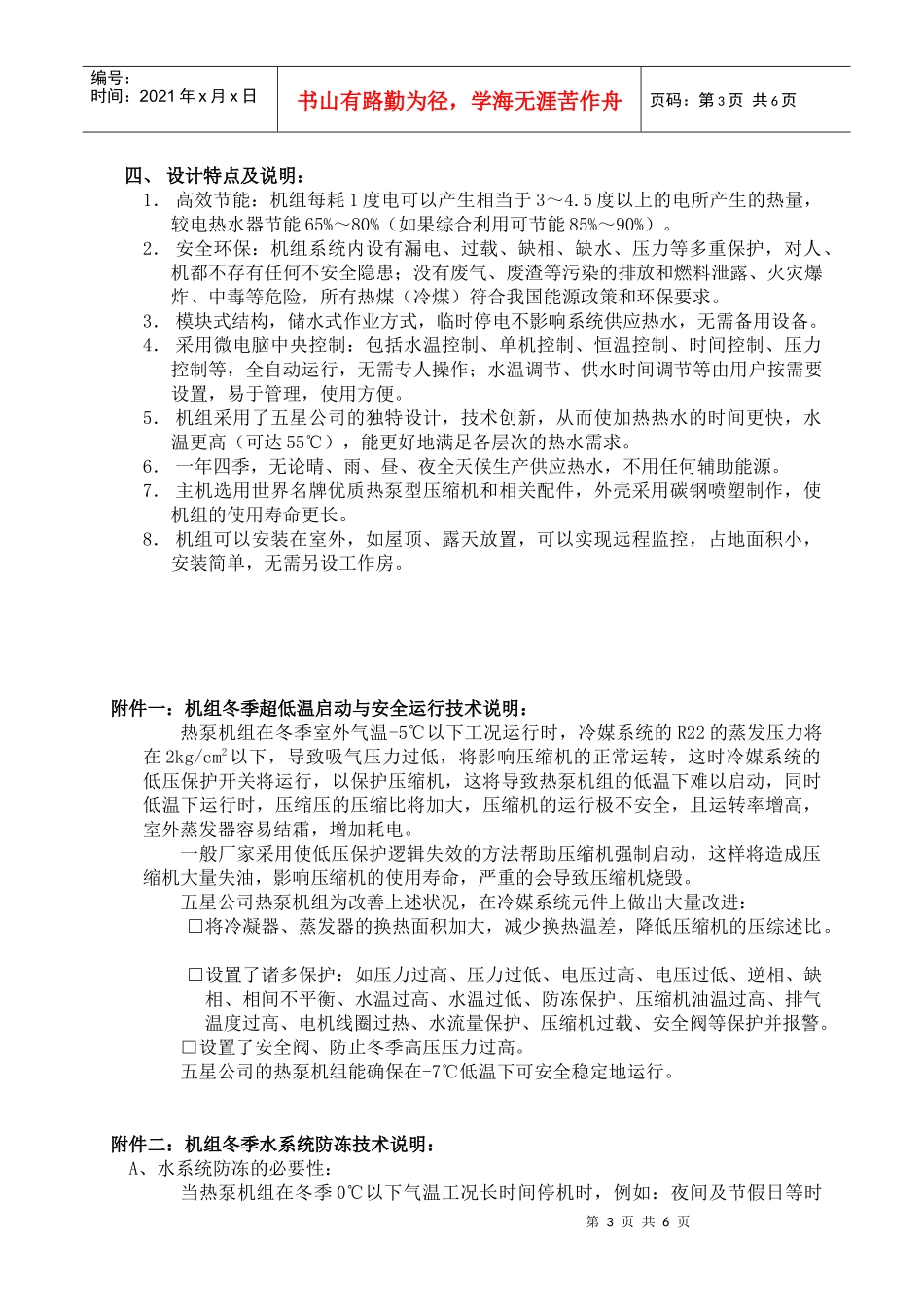

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页空气源热泵热水机组中央供热水系统工程设计方案一、工程概况及甲方要求：1.工程概况贵校柳州南亚、冠亚校区综合楼入住师生约700人，其中南亚校区400人，冠亚校区300人，人均用热水按30kg/天计算，总量为:21000kg/天（55℃）2．甲方要求：A、要求在两栋楼天面安装空气热泵热水机组中央供热水工程，解决师生冲凉用热水的问题。B、要求安装电辅助加热装置，以防冬天极端最冷（气温＜0℃时）辅助热泵加热。C、要求定时供应热水。D、要求安装回水系统，以方便学生用热水。E、要求设备自动化，以方便管理。二、设计依据：1．B12021.3-2000《空气调节机能源效率限定值及能源等级》2．GB19577-2004《冷水机组能效限定值及能源效率等级》3．GB50015-2003《建筑给水排水设计规范》4．GB50268-97《给水排水管道工程施工及验收规范》5．JGJ116-98《建筑抗震加固技术规程》6．GB50057-94《建筑物防雷设计规范》7．JGJ/T16-92《民用建筑电气设计规范》8．GB4272-92《设备及管道保温技术通则》9．甲方要求三、设计方案：我公司根据国家规范、标准和本公司一贯秉承的“安全、实用、节能、美观”八字设计思想，体现设备实用性、合理性和技术先进性，结合贵校楼面的基本情况，设计空气源热泵中央供热水系统方案，具体如下：（一）、南亚校区1．在综合楼天面安装“金星牌”KRS-15A空气热泵热水机组壹台，组成一套空气热泵中央供热水系统。系统在标况下每小时产55℃热水1283kg，机组运行9.5小时就能满足该楼师生日用热水的要求。2．在综合楼天面安装10m3、2m3储热水箱各一个，另在地上安装2m3储热水箱一个（供给负一楼教师及饭堂用热水），水箱内胆采用:δ=1.5mmSUS304/2B食品级不锈钢,水箱外壳采用不锈钢、保温层采用聚氨酯整体发泡填充,厚度为50MM。3．在空气热泵热水机组与储热水箱之间安装一套ISG40-100加热循环系统。当储热水箱中的热水未达到设定温度时，加热循环泵启动将储热水箱中的水抽至热泵热水机组进行循环加热，直至水温达到设定要求，确保热水的温度恒定。4．在天面及地上水箱中各安装12KW电辅助加热壹套，以便冬天极端最冷时辅助加热。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页5．在供热水主管上安装一套ISG40-100加压回水系统。该系统有两个作用：第一，在设定的供水时间段内，开启向管网内供水，以保证供热水管网压力；第二，该系统受温度控制，当供热水管网中水温达不到冲凉的温度时，将管网中的低温水抽回储热水箱二次加热，这样既可以保证打开花洒就有热水可用，又不浪费水源，节约开支。6．在补冷水管安装DF32补水电磁阀一台，DN32电子除垢器一套（净化水质）。该电磁阀受时间和水箱的水位控制，在设定的时间段内当储热水箱水位降至设定水位下限时，电磁阀开启补水；当水位达到客户设定的上限要求时，电磁阀关闭停止补水。7．天面热水管道均采用PPR管（室内管网由土建方负责），并用橡塑保温材料，外用铝皮包装。8．供热水管采用浮球取水装置，该装置在浮力的作用下，始终浮在水箱的上部，取得的都是水箱中较高温度的热水。9．由于储热水箱对天面的压力比较大，为了避免损坏屋面结构，采用工字钢对水箱底座加固，地上水箱采用电磁阀补水，采用C20混凝土底座加固。10．系统采用微电脑可编程“水温、水位、时间”三位一体全自动控制，以方便管理。（二）、冠亚校区1.在综合楼天面安装“金星牌”KRS-10A空气热泵热水机组壹台，组成一套空气热泵中央供热水系统。系统在标况下每小时产55℃热水862kg，机组运行10.5小时就能满足该楼师生日用热水的要求。2.在综合楼天面安装7m3、3m3储热水箱各一个，水箱内胆采用:δ=1.5mmSUS304/2B食品级不锈钢,水箱外壳采用不锈钢、保温层采用聚氨酯整体发泡填充,厚度为50MM。3.在空气热泵热水机组与储热水箱之间安装一套ISG40-100加热循环系统。当储热水箱中的热水未达到设定温度时，加热循环泵启动将储热水箱中的水抽至热泵热水机组进行循环加热，直至水温达到设定要求，确保热水的温度恒定。4.在水箱中安装12...
