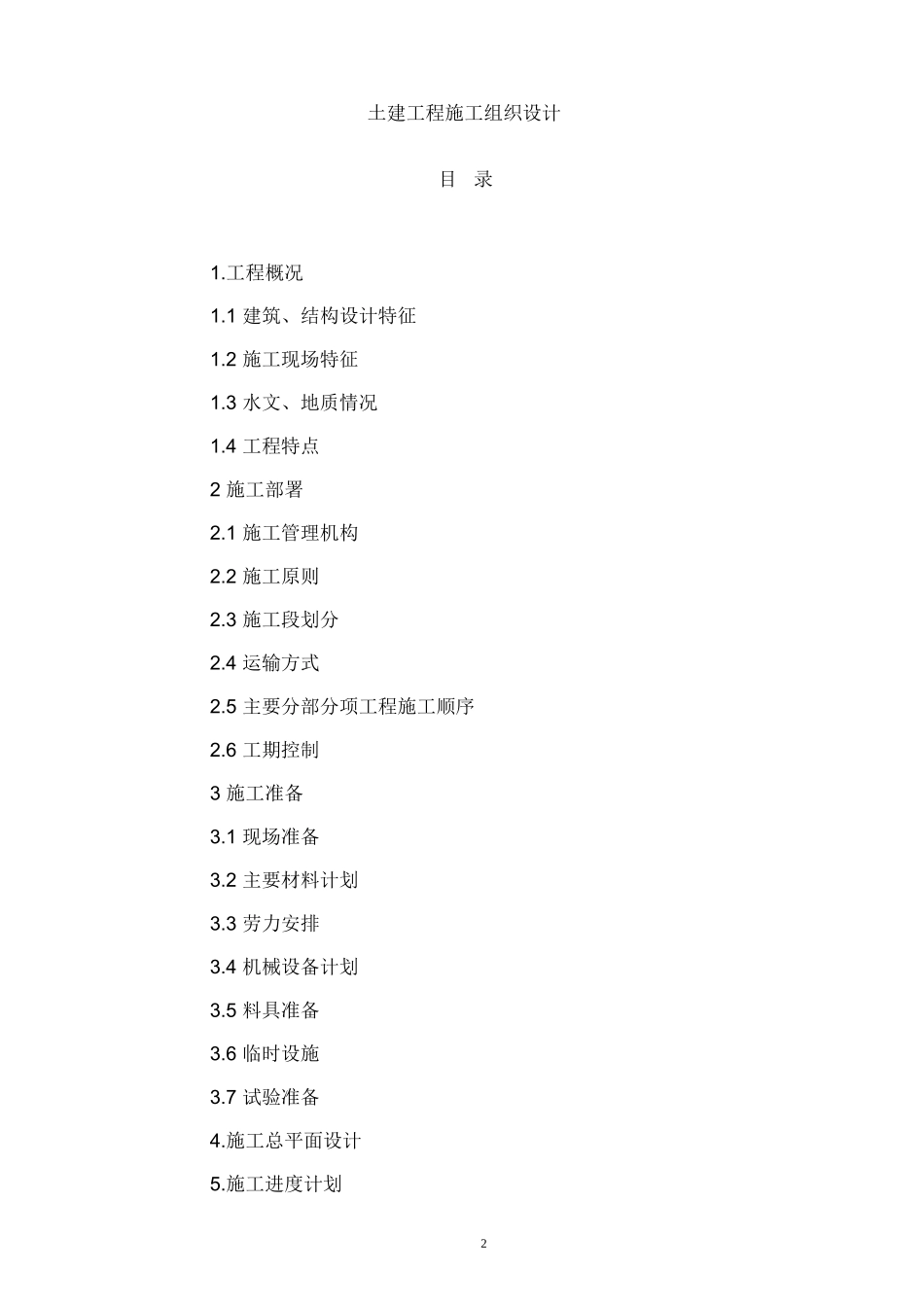

1土建工程施工组织设计目录1.工程概况1.1建筑、结构设计特征1.2施工现场特征1.3水文、地质情况1.4工程特点2施工部署2.1施工管理机构2.2施工原则2.3施工段划分2.4运输方式2.5主要分部分项工程施工顺序2.6工期控制3施工准备3.1现场准备3.2主要材料计划3.3劳力安排3.4机械设备计划3.5料具准备3.6临时设施3.7试验准备4.施工总平面设计5.施工进度计划26.主要分部分项工程的施工方法6.1施工测量6.2钢筋工程6.3模板工程6.4混凝土工程6.5脚手架工程6.6砌体工程6.7预应力工程7.保证工程质量措施8.保证安全生产、文明施工措施9.季节施工措施31工程概况1.1建筑、结构设计特征中国人民银行济南分行发行库、营业办公用房工程位于济南市经七纬四路繁华地段，场区较为平坦。整个工程由主楼和裙房组成，地下1层，地上20层，相对高度82.5m，框架-剪力墙结构，建筑面积50300m。场区占地面积2万m，工程基础占地2约9000m内设10部电梯。外立面以玻璃幕墙及干挂花岗石为主，整个建筑外立面简洁、明快、舒展、流畅，其板式结构的类型庄重而又不失活泼与周围建筑错落有致，有机融为一体。1.2施工现场特征本工程坐落于旧有厂区拆迁基地，场地基本平整，三通一平基本完成，场区狭小，地处繁华闹市区，交通运输受影响较大。1.3水文、地质情况根据山东省城乡建设勘察院,1999年11月提供的《中国人民银行济南分行金库、营业楼岩土工程勘察报告书》。详见地下室施工组织设计。1.4工程特点结构、建筑设计技术要求高。主楼留设有三条后浇带，将主楼分成四个区域。东西裙房与主楼之间有120宽伸缩缝一道，将主楼与裙房分开。工期紧，质量要求高，施工现场场地无贯通道路，现场文明要求高。2施工部署2.1施工原则分段支模，流水施工，顶板模板支撑采用快拆体系，混凝土采用商品混凝土，用混凝土输送泵泵送至浇筑部位。结构施工阶段土建与安装紧密配合，及时进行预留预埋工作。2242.2施工管理机构项目由公司统一布置，组成以生产部为龙头的施工计划、材料、设备、劳资、安全生产管理系统和以技术部为龙头的施工技术、质量管理系统，对该工程的进度、质量、安全、文明等，进行宏观控制。项目经理技术负责人张生产负责人安装经理图2-1现场管理机构网络图5水暖安装负责人电气安装负责人施工工长质检员材料员安全员预算员会计员项目经理技术负责人安装经理图2-2质量管理机构网络图6水暖安装负责人电气安装负责人质检员施工工长施工工长技术员技术员材料员项目经理生产负责人安装经理图2-3安全管理机构网络图2.3施工段划分水平施工段：主楼按设计后浇带分隔分为四个区域，东西裙房各分为两个施工区段，总共分为八个流水段施工。主楼六层以上，裙房结束，按四个流水段施工，详见图2-4。7水暖安装负责人电气安装负责人安全员施工工长施工工长技术员技术员材料员18138413412主楼8EL75GL116AL图2-4地上结构施工流水段划分示意图（图中黑虚线为施工缝位置示意）竖向施工缝留于每层的楼层处。2.4运输方式垂直运输方式以塔吊为主，具体位置详见平面布置图。混凝土采用商品混凝土，输送泵泵送。2.5主要分部分项工程施工顺序楼层放线墙、柱钢筋墙、柱模板墙柱混凝土梁底模板梁钢筋绑扎顶板、梁模板顶板钢筋绑扎顶板混凝土循环。2.6工期控制2001年6月10日开工，主体在2001年11月30日结束。3施工准备8西侧初房东侧初房3.1现场准备已根据建筑总平面图做好现场控制网测量。施工道路已采用C20混凝土硬化，保证现场文明。用水总水源设在工程西北角；施工用电电源由工程北侧建设单位原有电源接入。工程用电线路及施工用水管网见施工平面布置图。3.2施工用电根据施工用机械及照明用电情况，通过临时用电施工组织设计，该工程主体结构用电负荷为390kVA，现场建设方已提供1台400kVA变压器，可满足现场要求。负荷计算详见《临时用电施工组织设计》。3.3技术准备熟悉图纸，了解设计意图，进行图纸会审，解决相关设计问题。然后编制详细的施工组织设计。使用已检测合格的高精度经纬仪、水准仪、50m钢卷尺等放线测量工具。对建筑施工测量控制网及水准点标高进行复测。做好施工技术与安全技术的交底工作。3.4主要材料计划（见表3-1）...
