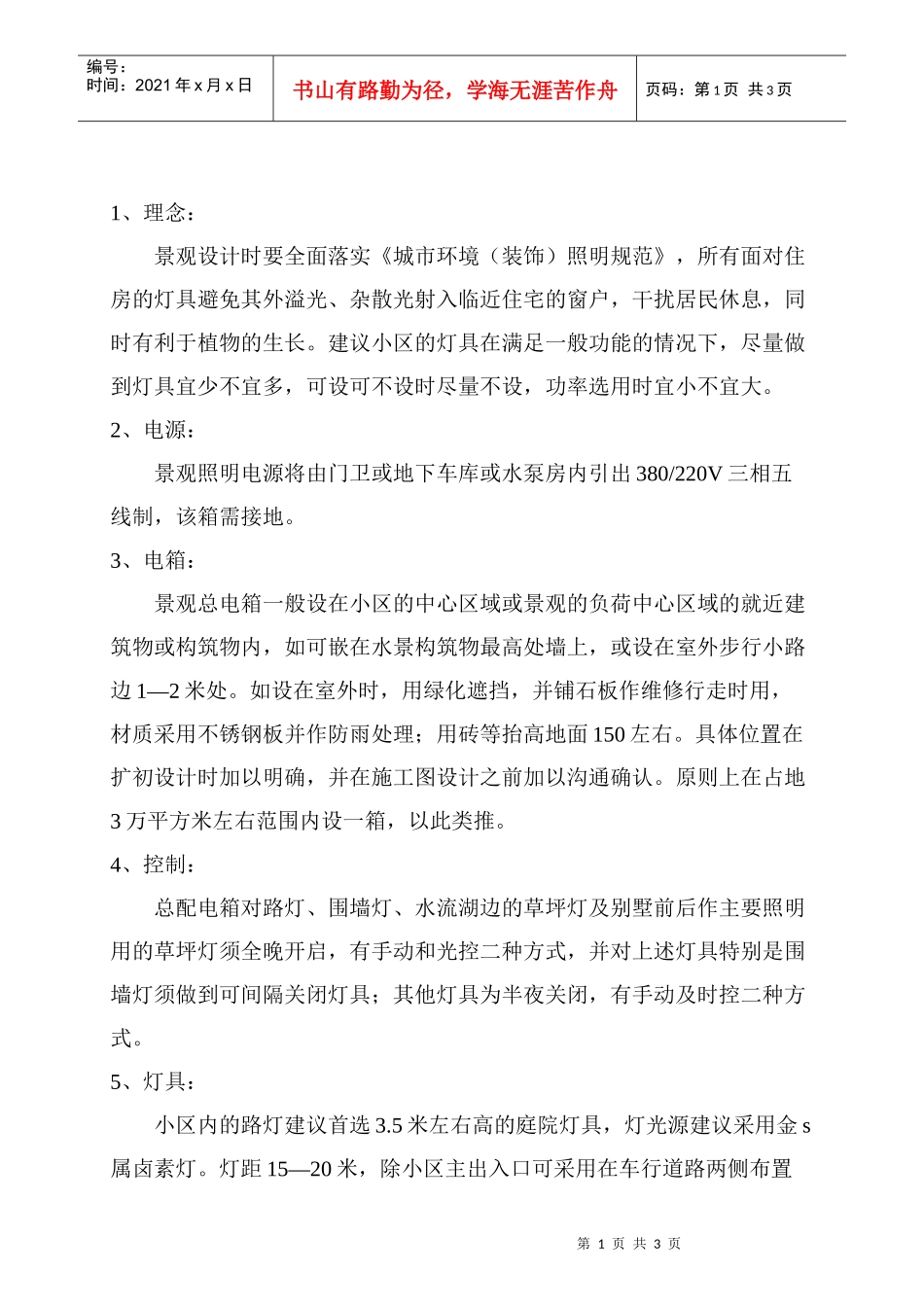

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页1、理念：景观设计时要全面落实《城市环境（装饰）照明规范》，所有面对住房的灯具避免其外溢光、杂散光射入临近住宅的窗户，干扰居民休息，同时有利于植物的生长。建议小区的灯具在满足一般功能的情况下，尽量做到灯具宜少不宜多，可设可不设时尽量不设，功率选用时宜小不宜大。2、电源：景观照明电源将由门卫或地下车库或水泵房内引出380/220V三相五线制，该箱需接地。3、电箱：景观总电箱一般设在小区的中心区域或景观的负荷中心区域的就近建筑物或构筑物内，如可嵌在水景构筑物最高处墙上，或设在室外步行小路边1—2米处。如设在室外时，用绿化遮挡，并铺石板作维修行走时用，材质采用不锈钢板并作防雨处理；用砖等抬高地面150左右。具体位置在扩初设计时加以明确，并在施工图设计之前加以沟通确认。原则上在占地3万平方米左右范围内设一箱，以此类推。4、控制：总配电箱对路灯、围墙灯、水流湖边的草坪灯及别墅前后作主要照明用的草坪灯须全晚开启，有手动和光控二种方式，并对上述灯具特别是围墙灯须做到可间隔关闭灯具；其他灯具为半夜关闭，有手动及时控二种方式。5、灯具：小区内的路灯建议首选3.5米左右高的庭院灯具，灯光源建议采用金s属卤素灯。灯距15—20米，除小区主出入口可采用在车行道路两侧布置第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页外，其他车行道路原则上均采用单面布置，且布置在东西向道路的南侧，不宜布置在住宅的南侧（道路的北侧），尽可能地避让小业主的卧室，尽量避免强光对小业主的影响，并能照顾到单元门入口处的最低照度要求。在行人步行道的两侧等处设0.5米左右高的草坪灯（矮柱灯），其之间的间距建议在8米左右，如路灯照顾不及住户入口时，此灯应兼作住户入口照明。原则上在围墙上均设围墙灯，在临城市道路的围墙上可以不设围墙灯。所有灯具尽量可能地采用节能灯泡。6、位置：泛光灯，射树灯等灯具应尽量远离小业主的卧室，建议其间距最少保持10米以上，且投光的方向避让卧室，避免干扰居民的休息。7、水景：喷泉泵之电源回路须加漏电开关，水下灯须采用低压12V，且加集中供电的低压变压器。如水景用电设备与总配电箱相距较近时（12V的压降在允许范围之内，建议一般控制在20米左右），此二种回路合在总箱内，否则就在现场设控制箱，做法同上。12V出线回路上须有保护，每一回路上不宜超过5只灯，必须详细说明水下灯采用的线路及其灯具线路安装的做法。建议采用水下密闭式的接线盒之做法，如水下灯内有分接出口时也可采用。8、电缆：尽可能地选用直埋式电缆，电缆选型时请核算电压降的问题，选用时不要偏大。电缆穿过小区的车行道路时穿钢管保护，建议其保护管的截面为电缆截面的一倍，选用时不要过小或过大。9、光源：第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页设计中请标明灯具的光源，种类及功率，灯具的尺寸大小或型号及安装的方式。10、其他：在别墅小区内，还有智能化系统室外组团箱所需的电源电缆，由建设方提供条件，在路灯等电气设计时一并考虑其路由并设计其线路。11、绿化：景观在设计住宅小区的绿化时，在周边围墙附近建议不种乔木，只种低于围墙的灌木，以不影响小区周界报警红外线的对射保证其正常工作。12、围墙：景观在设计小区围墙时，请注意其围墙的高度和宽度和相关的形式：（1）围墙宽度：围墙柱子宽面（小区外侧面）与栅栏外边之间不大于170mm。（2）围墙柱子顶面和栅栏最低处的高差不大于150mm，且上方无围墙灯的遮栏。以上条件必须满足其中之一，保证周界报警红外探测器在一定间隙范围内的光束对射正常工作。
