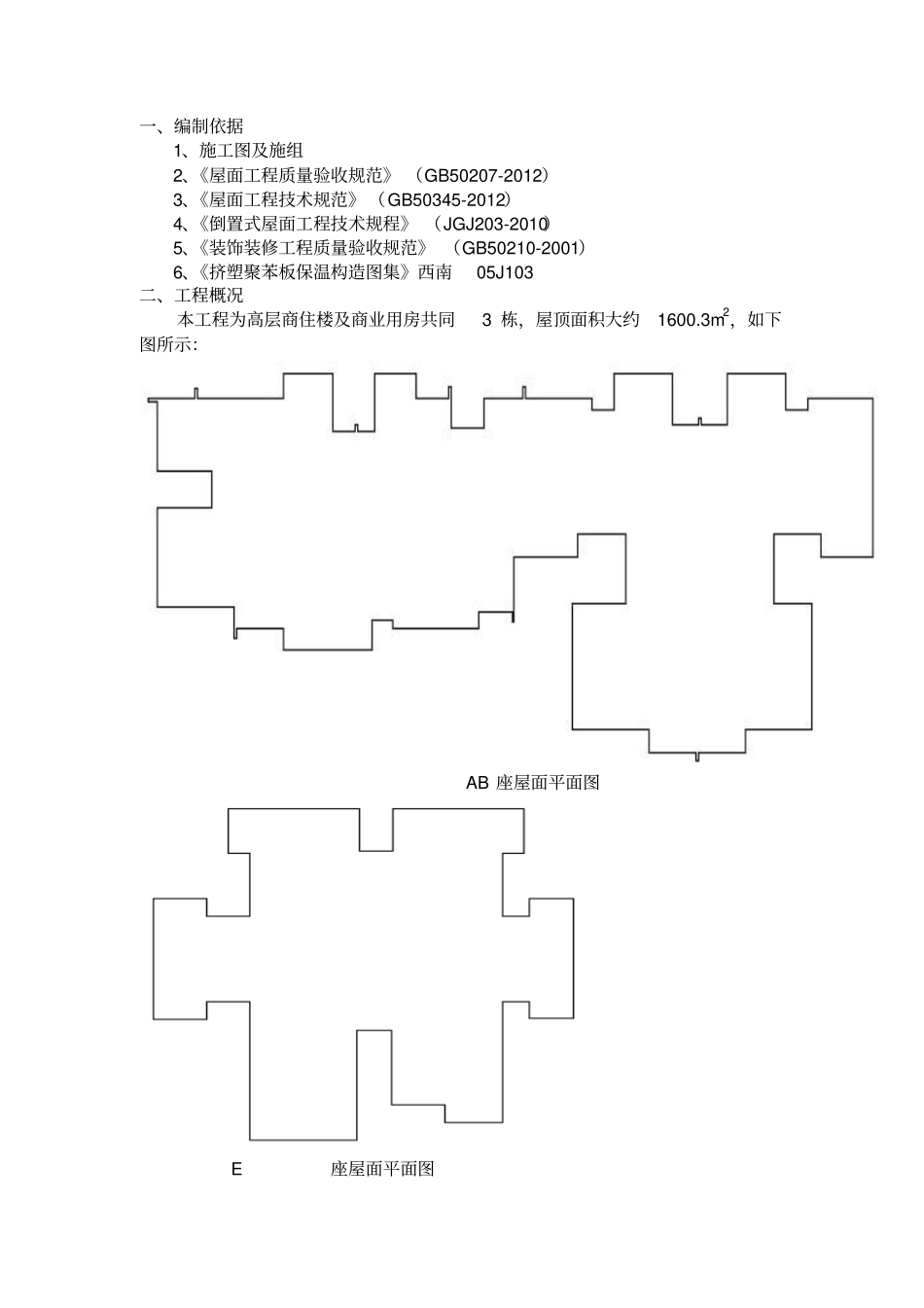

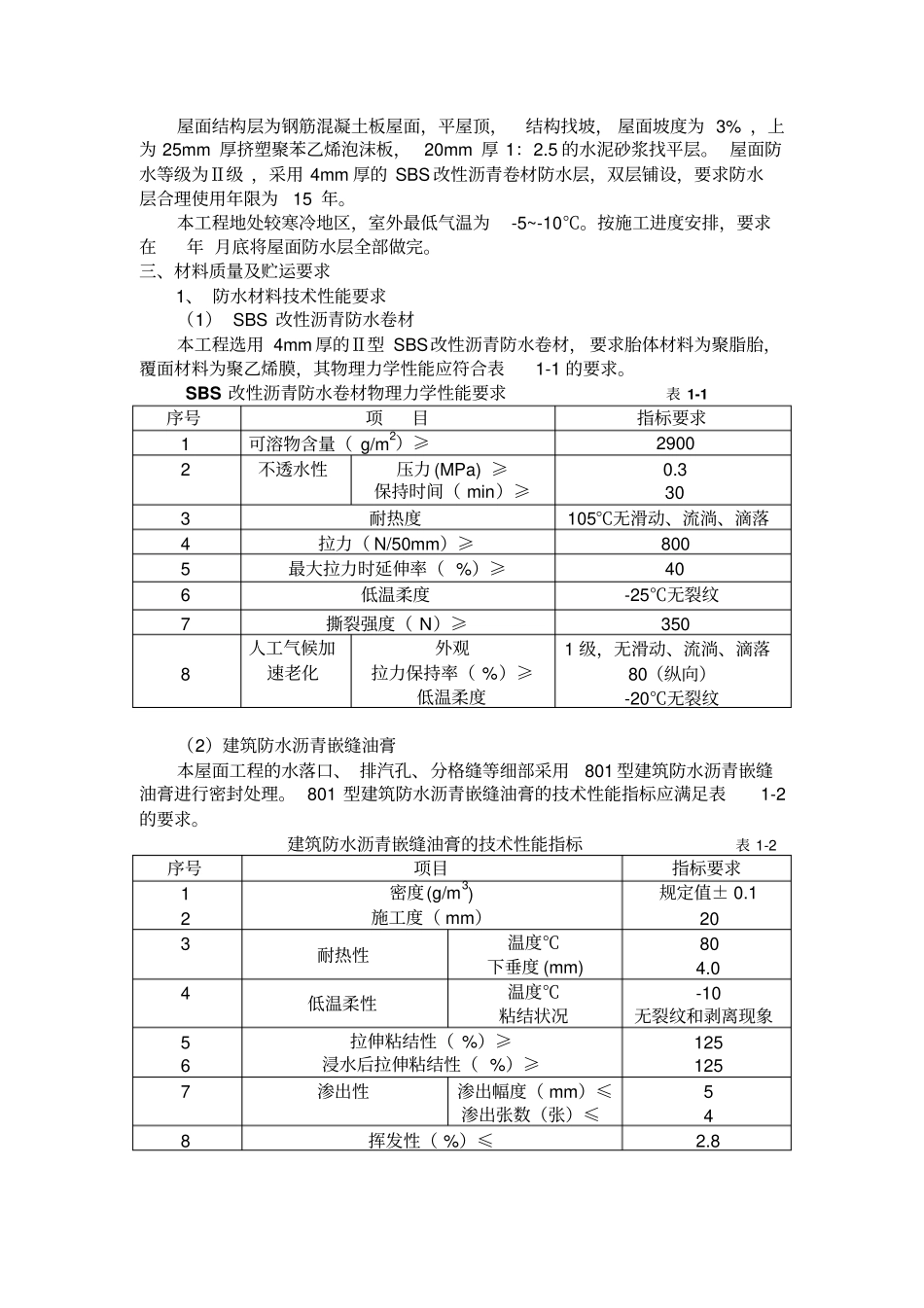

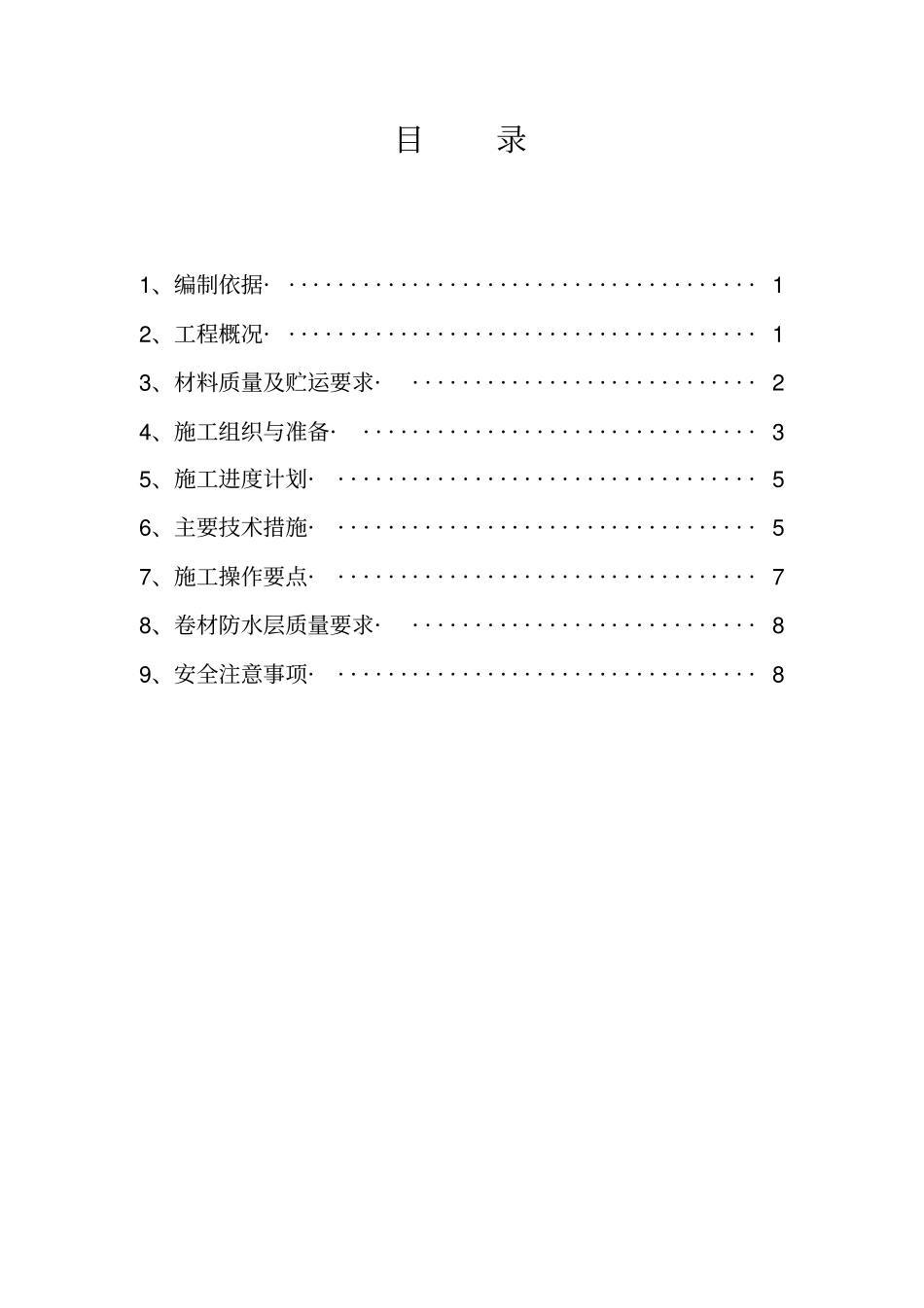

目录1、编制依据·······································12、工程概况·······································13、材料质量及贮运要求·····························24、施工组织与准备·································35、施工进度计划···································56、主要技术措施···································57、施工操作要点···································78、卷材防水层质量要求·····························89、安全注意事项···································8一、编制依据1、施工图及施组2、《屋面工程质量验收规范》（GB50207-2012）3、《屋面工程技术规范》（GB50345-2012）4、《倒置式屋面工程技术规程》（JGJ203-2010）5、《装饰装修工程质量验收规范》（GB50210-2001）6、《挤塑聚苯板保温构造图集》西南05J103二、工程概况本工程为高层商住楼及商业用房共同3栋，屋顶面积大约1600.3m2，如下图所示：AB座屋面平面图E座屋面平面图屋面结构层为钢筋混凝土板屋面，平屋顶，结构找坡，屋面坡度为3%，上为25mm厚挤塑聚苯乙烯泡沫板，20mm厚1：2.5的水泥砂浆找平层。屋面防水等级为Ⅱ级，采用4mm厚的SBS改性沥青卷材防水层，双层铺设，要求防水层合理使用年限为15年。本工程地处较寒冷地区，室外最低气温为-5~-10℃。按施工进度安排，要求在年月底将屋面防水层全部做完。三、材料质量及贮运要求1、防水材料技术性能要求（1）SBS改性沥青防水卷材本工程选用4mm厚的Ⅱ型SBS改性沥青防水卷材，要求胎体材料为聚脂胎，覆面材料为聚乙烯膜，其物理力学性能应符合表1-1的要求。SBS改性沥青防水卷材物理力学性能要求表1-1序号项目指标要求1可溶物含量（g/m2）≥29002不透水性压力(MPa)≥保持时间（min）≥0.3303耐热度105℃无滑动、流淌、滴落4拉力（N/50mm）≥8005最大拉力时延伸率（%）≥406低温柔度-25℃无裂纹7撕裂强度（N）≥3508人工气候加速老化外观拉力保持率（%）≥低温柔度1级，无滑动、流淌、滴落80（纵向）-20℃无裂纹（2）建筑防水沥青嵌缝油膏本屋面工程的水落口、排汽孔、分格缝等细部采用801型建筑防水沥青嵌缝油膏进行密封处理。801型建筑防水沥青嵌缝油膏的技术性能指标应满足表1-2的要求。建筑防水沥青嵌缝油膏的技术性能指标表1-2序号项目指标要求12密度(g/m3)施工度（mm）规定值±0.1203耐热性温度℃下垂度(mm)804.04低温柔性温度℃粘结状况-10无裂纹和剥离现象56拉伸粘结性（%）≥浸水后拉伸粘结性（%）≥1251257渗出性渗出幅度（mm）≤渗出张数（张）≤548挥发性（%）≤2.8（3）水乳型沥青防水涂料本屋面工程节点部位的附加层，采用涂刷2mm厚度的H型水乳型沥青防水涂层，并用化纤无纺布做胎增强材料。水乳型沥青防水涂料的物理力学性能应满足表1-3的要求。水乳型沥青防水涂料物理力学指标表1-3项目指标项目指标耐热度（℃）110±2低温柔度（℃）标准条件0无滑动、流淌、滴落碱处理5固体含量（%）≥45热处理不透水性0.10MPa,30min无渗水紫外线处理粘结强度（MPa）≥0.30断裂伸长率（%）标准条件≥600表干时间（h）≤8碱处理实干时间（h）≤24热处理紫外线处理2、防水材料的质量要求（1）所用的SBS改性沥青防水卷材、建筑防水沥青嵌缝油膏、H型水乳型沥青防水涂料等均必须有出厂合格证。（2）SBS改性沥青防水卷材进场后，应随机抽取3卷进行拉伸性能、耐热度、柔性和不透水性复验。（3）H型水乳型沥青防水涂料的包装容器应密封、无破损，标有厂名、生产日期和产品有效期，并抽样做耐热度、柔性和延伸性试验。（4）建筑防水沥青嵌缝油膏应取样做施工度、粘结性、柔性和耐热度试验。3、防水材料保管与运输（1）SBS改性沥青防水卷材宜直立存放，高度不得超过两层，短途运输平放时不宜超过4层。贮存处...
