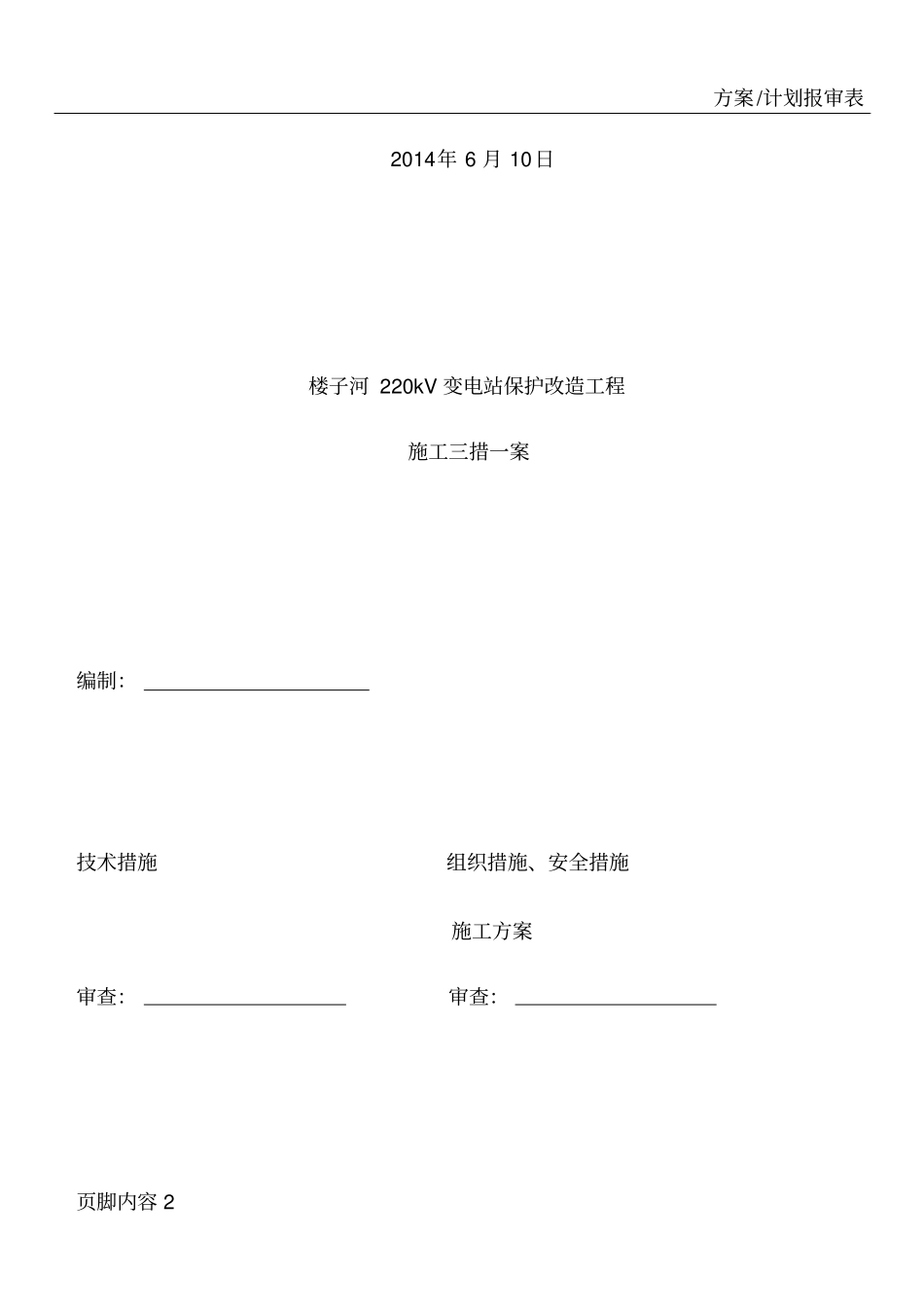

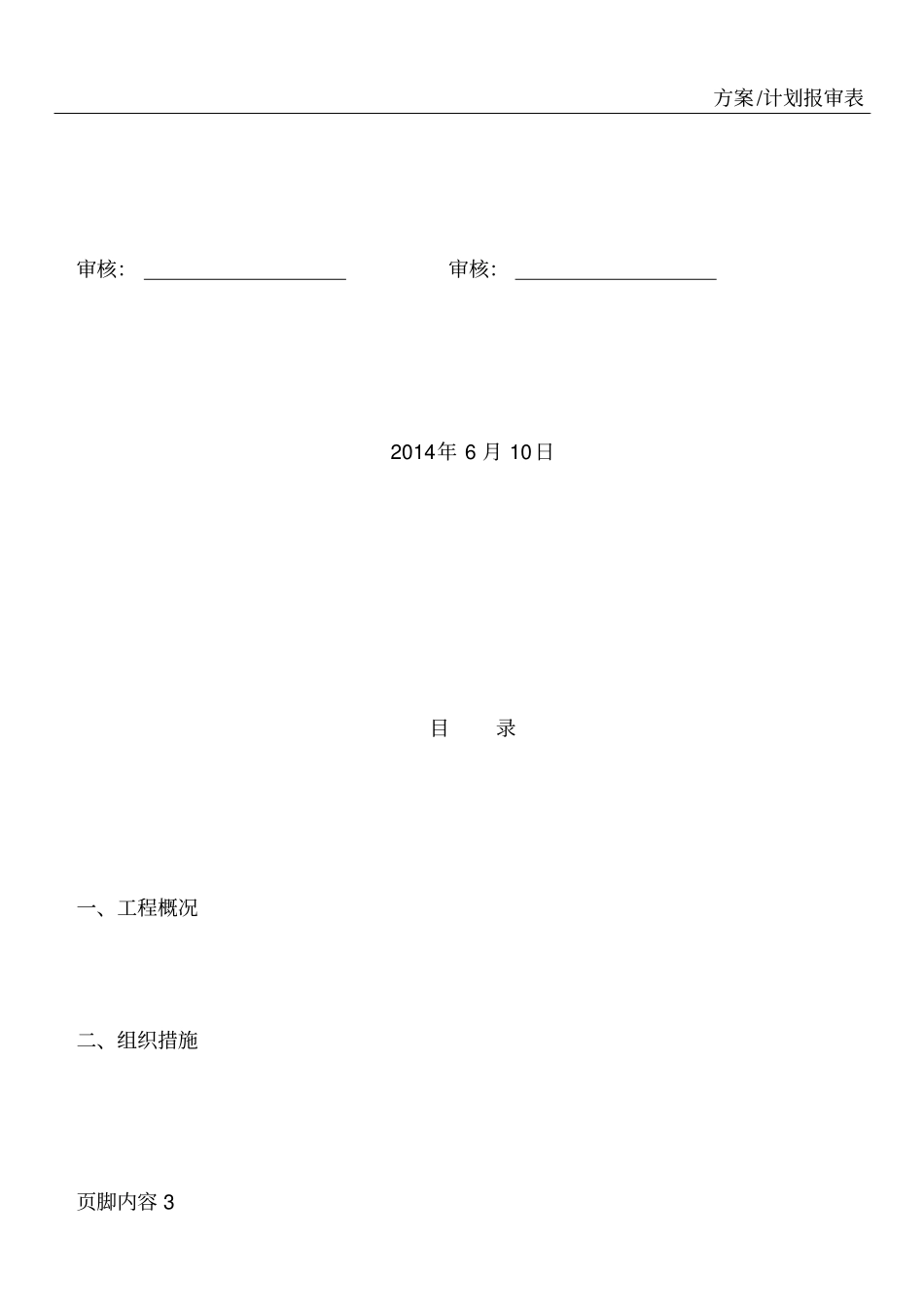

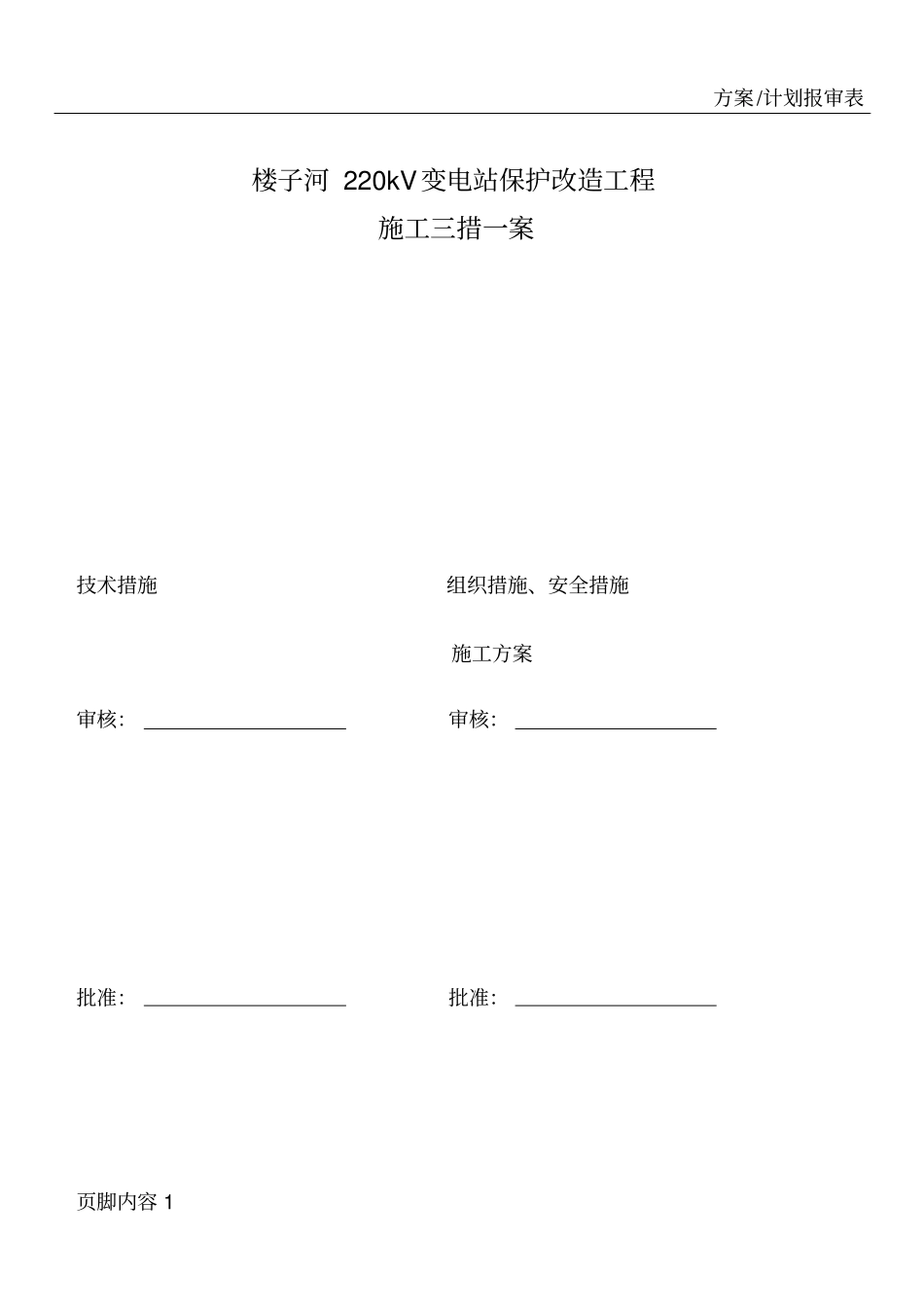

方案/计划报审表页脚内容1楼子河220kV变电站保护改造工程施工三措一案技术措施组织措施、安全措施施工方案审核：审核：批准：批准：方案/计划报审表页脚内容22014年6月10日楼子河220kV变电站保护改造工程施工三措一案编制：技术措施组织措施、安全措施施工方案审查：审查：方案/计划报审表页脚内容3审核：审核：2014年6月10日目录一、工程概况二、组织措施方案/计划报审表页脚内容4三、技术措施四、安全措施五、危险点分析及相应的安全环保措施六、文明生产及其它注意事项一、工程概况本工程为楼子河220kV变电站所用电改造工程。本站220kV所用电7面屏柜已运行方案/计划报审表页脚内容515年以上，现将更换改为6面屏柜。更换原部分铝芯电缆，从新开挖所用电屏电缆沟。现场安装。朝楼一、二回线改为宜都一、二回线，占用原朝楼一、二回线间隔。本次仅更换保护。与本次改造相关的一次设备、端子箱、测控、电度表及母差故录均不更换。本期间隔更换4面220kV线路保护柜，新上宜都一、二回线保护屏相应安装于主控室原朝楼一、二回线保护屏位，新增2面继电保护通信接口柜，安装于通信机房备用屏位。本期新上220kV线路保护装置具体配如下：宜都I回线（5E）220kV线路保护柜IGXH103B—223T柜，厂家为北京四方、220kV线路保护柜IIPPC31GM—06Y柜，厂家为南瑞继保。宜都II回线（6E）220kV线路保护柜IGXH103B—223T柜，厂家为北京四方、220kV线路保护柜IIPPC31GM—06Y柜，厂家为南瑞继保。通信接口柜GCSC186B—8型通信接口柜一面（北京四方）（新上），PMX2MD—08型通信接口柜一面（南瑞继保）（新上）GXC—600A接口装置一强（国电南自）安放在南瑞继保通信接口柜上，现场安装。220kV线路断路器防跳、压力闭锁和非全相保护均由断路器机构实现。220kV线路保护柜I、II直流电源取电原则如下：直流馈线柜两段母线各提供1路馈线，其中I段母线馈出给第一套线路保护、第一组跳闸回路（含合闸）及压力闭锁回路提供电源；II段母线第二套线路保护、第二组跳闸回路提供电源。220kV线路两套保护均设独立的重合闸，互为备用，为避免二次重合，仅投入其中一套保护的重合闸出口压板。220kV线路北京四方保护柜装置采用B码对时，国电南自保护柜、南瑞继保保护柜装置采用GPS脉冲对时。本站新上保护装置采用lEC61850规约接入原综自系统。方案/计划报审表页脚内容6为保证安全高质高效的完成本变电站的电气安装工程,特拟定本三措。二、组织措施项目负责人:聂绍绿现场技术负责人：李继刚现场安全员：方孝海现场二次施工负责人：现场试验负责人：杨亮亮车辆配置：车辆二辆三、技术措施1、严格执行《电气设备安装及施工验收规范》、《国家电网公司十八项电网重大反事故措施》等标准。2、二次设备施工，要认真核对工程施工图纸清楚后才能进行工作，同时还要保证接线、封堵等工艺质量。进行交、直流电源、电压回路搭火时应核对清楚后再进行在施工，有其它疑难问题时，应及时向现场有关负责人汇报，便于妥善处理，不得擅自打开运行设备机构及电气闭锁。3、在工作前，应认真进行现场踏勘，编制相应的注意事项。施工人员在施工过程中，应注意对设计图纸、厂家资料、备品备件的爱护，防丢失及损坏。。方案/计划报审表页脚内容74、退屏工作前，一定要查清楚所退屏顶小母线与其它相邻屏顶柜的相关联系，准确无误，方可施工，必要时需做好记录及做好相关安全措施。严防交、直流电压回路在施工过程中短路或接地。5、安装工作完毕后本间隔进行试验及调试。四、安全措施危险点分析及相应的安全环保措施1、工作中严格执行《国家电网公司安全工作规程》及相关安全工作条例的要求。2、施工场所配备急救箱，存放急救用品，并应指定专人经常检查、补充或更换。3、施工准备部分危险点辨识与防范措施：（1）危险点：工程开工未履行规定程序、非法施工。防范措施：工程开工必须履行规定程序、严禁非法施工。进入现场前，必须编制施工组织设计和措施，办理开工手续。4、施工综合管理部分危险点辨识及防范措施：（1）危险点：安全用品、用具不合格，造成人员伤害。防范措施：严禁使用无生产厂家许可证及鉴定合格证书的安全防护用品、用具。安全防...
