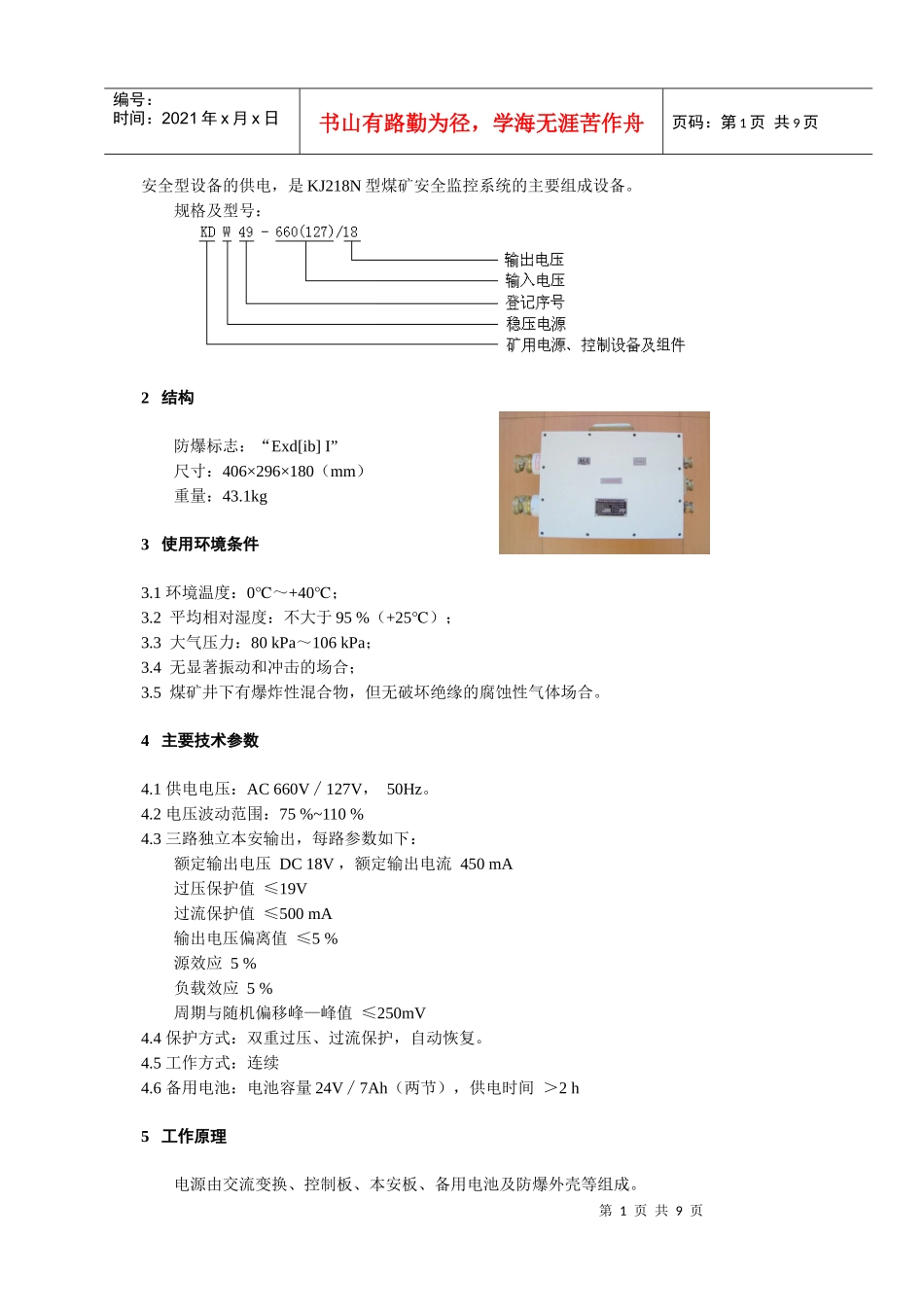

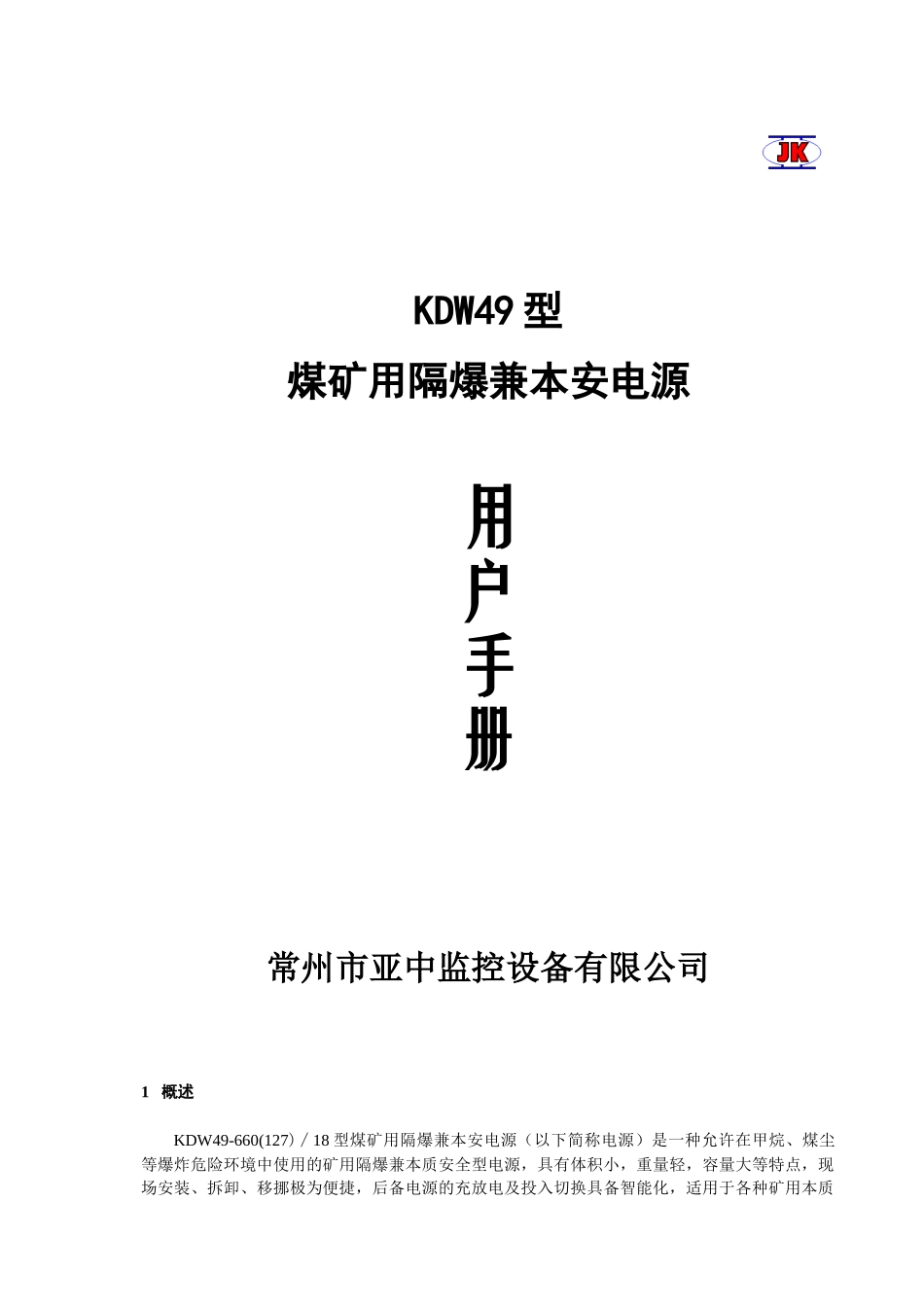

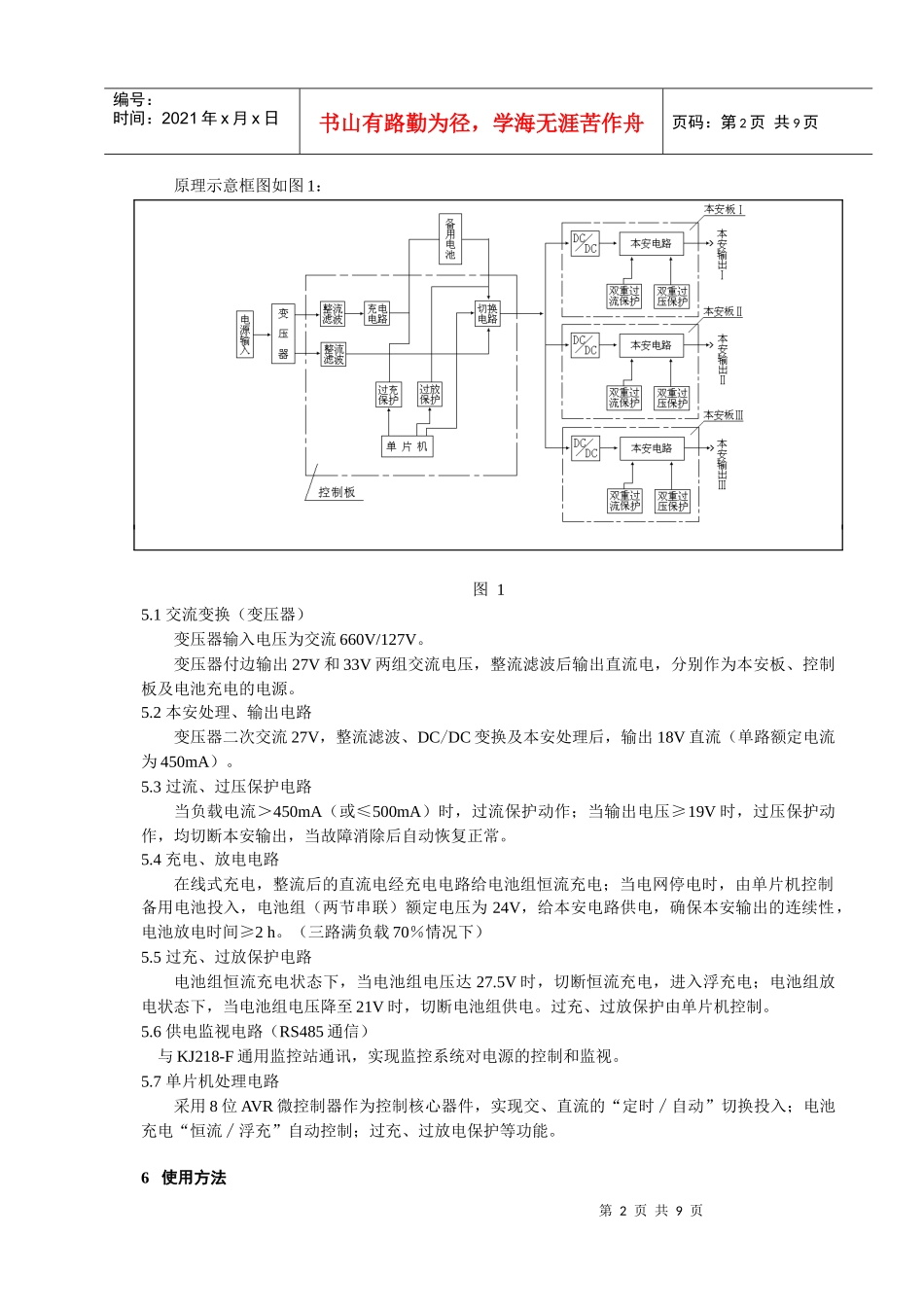

KDW49型煤矿用隔爆兼本安电源用户手册常州市亚中监控设备有限公司1概述KDW49-660(127)∕18型煤矿用隔爆兼本安电源（以下简称电源）是一种允许在甲烷、煤尘等爆炸危险环境中使用的矿用隔爆兼本质安全型电源，具有体积小，重量轻，容量大等特点，现场安装、拆卸、移挪极为便捷，后备电源的充放电及投入切换具备智能化，适用于各种矿用本质第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页安全型设备的供电，是KJ218N型煤矿安全监控系统的主要组成设备。规格及型号：2结构防爆标志：“Exd[ib]I”尺寸：406×296×180（mm）重量：43.1kg3使用环境条件3.1环境温度：0℃～+40℃；3.2平均相对湿度：不大于95%（+25℃）；3.3大气压力：80kPa～106kPa；3.4无显著振动和冲击的场合；3.5煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体场合。4主要技术参数4.1供电电压：AC660V∕127V，50Hz。4.2电压波动范围：75%~110%4.3三路独立本安输出，每路参数如下：额定输出电压DC18V，额定输出电流450mA过压保护值≤19V过流保护值≤500mA输出电压偏离值≤5%源效应5%负载效应5%周期与随机偏移峰—峰值≤250mV4.4保护方式：双重过压、过流保护，自动恢复。4.5工作方式：连续4.6备用电池：电池容量24V∕7Ah（两节），供电时间＞2h5工作原理电源由交流变换、控制板、本安板、备用电池及防爆外壳等组成。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页原理示意框图如图1：图15.1交流变换（变压器）变压器输入电压为交流660V/127V。变压器付边输出27V和33V两组交流电压，整流滤波后输出直流电，分别作为本安板、控制板及电池充电的电源。5.2本安处理、输出电路变压器二次交流27V，整流滤波、DC/DC变换及本安处理后，输出18V直流（单路额定电流为450mA）。5.3过流、过压保护电路当负载电流＞450mA（或≤500mA）时，过流保护动作；当输出电压≥19V时，过压保护动作，均切断本安输出，当故障消除后自动恢复正常。5.4充电、放电电路在线式充电，整流后的直流电经充电电路给电池组恒流充电；当电网停电时，由单片机控制备用电池投入，电池组（两节串联）额定电压为24V，给本安电路供电，确保本安输出的连续性，电池放电时间≥2h。（三路满负载70％情况下）5.5过充、过放保护电路电池组恒流充电状态下，当电池组电压达27.5V时，切断恒流充电，进入浮充电；电池组放电状态下，当电池组电压降至21V时，切断电池组供电。过充、过放保护由单片机控制。5.6供电监视电路（RS485通信）与KJ218-F通用监控站通讯，实现监控系统对电源的控制和监视。5.7单片机处理电路采用8位AVR微控制器作为控制核心器件，实现交、直流的“定时∕自动”切换投入；电池充电“恒流∕浮充”自动控制；过充、过放电保护等功能。6使用方法第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页6.1印制板标识6.1.1本安印制板示意如图2。图中标识：MK1——DC∕DC电源模块LJ1——电源输入插接端LJ2——本安输出插接端D3——本安输出指示灯（红色发光二极管）RT1——稳压取样电位器Q11、Q13——过流保护输出三极管（两极保护）Q15、Q7——本安输出场效应管Q14——稳压输出三极管图26.1.2控制印制板示意如图3。图中标识：LJ103——直流输出插接端（共三路）LJ101——电池输入插接端LJ102——交流输入插接端（27V、33V两组）J103——蓄电池充、放电切换继电器J102——交流切换继电器D106（绿色）、D107（红色）——485通信指示灯D108——交流投入指示灯（绿色发光二极管）D109——直流投入指示灯（红色发光二极管）IC106——单片机AN101——复位微键Z101——～33V整流桥（供充电）图3Z102——～27V整流桥（供本安）IC101、BG102——浮充电电路BG101——恒流充电电路IC103——12V稳压电路IC104——5V稳压电路6.2配接线6.2.1供电电源接线电源接线端示意如图4。图46.2.1.1打开隔爆箱盖，靠近电源进线喇叭嘴一侧，固定在变压器上方的接线排，即为电源接线端子排，按照端排上标称的电压值对号接线即可。（地线接在腔体内接地螺...
