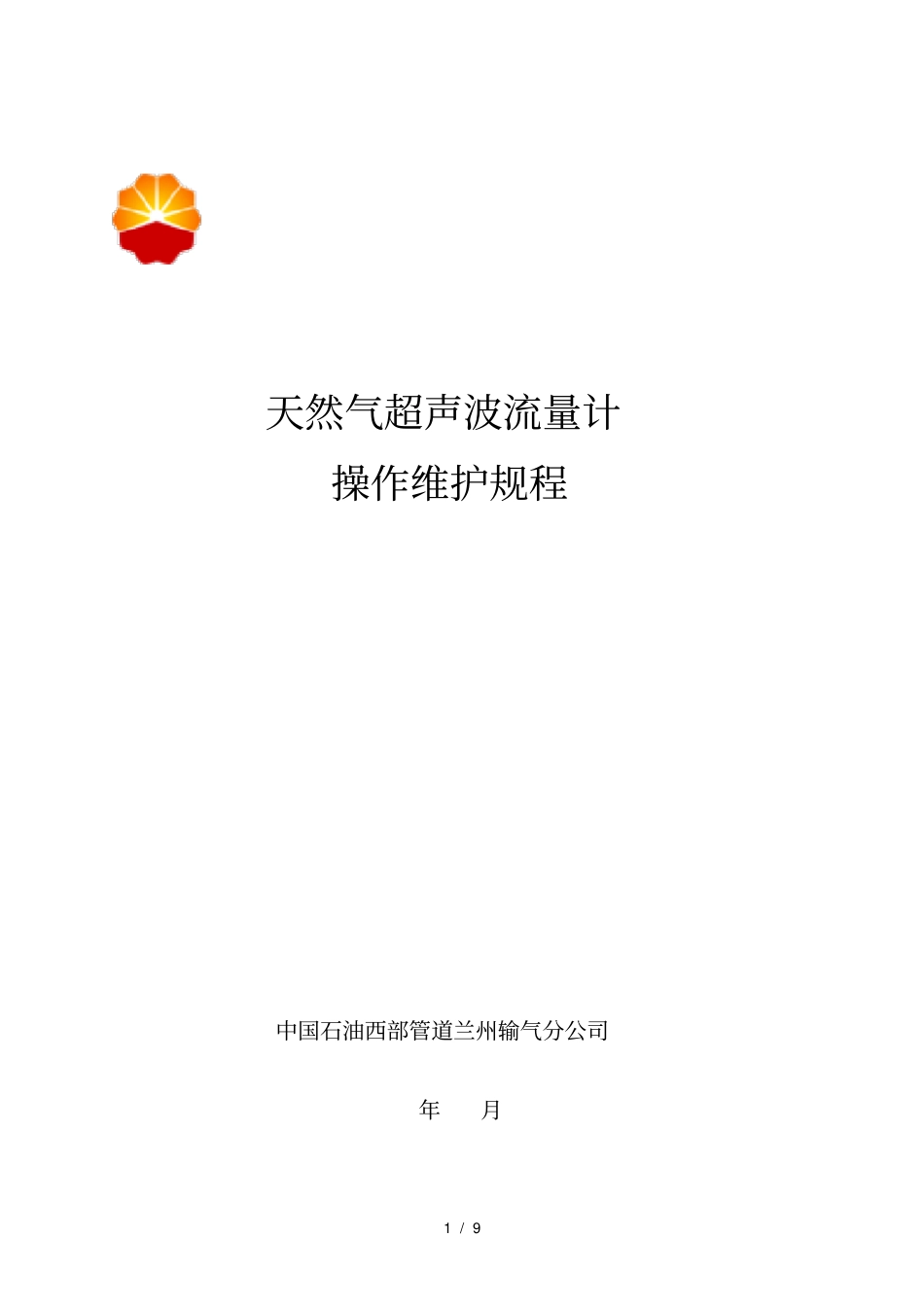

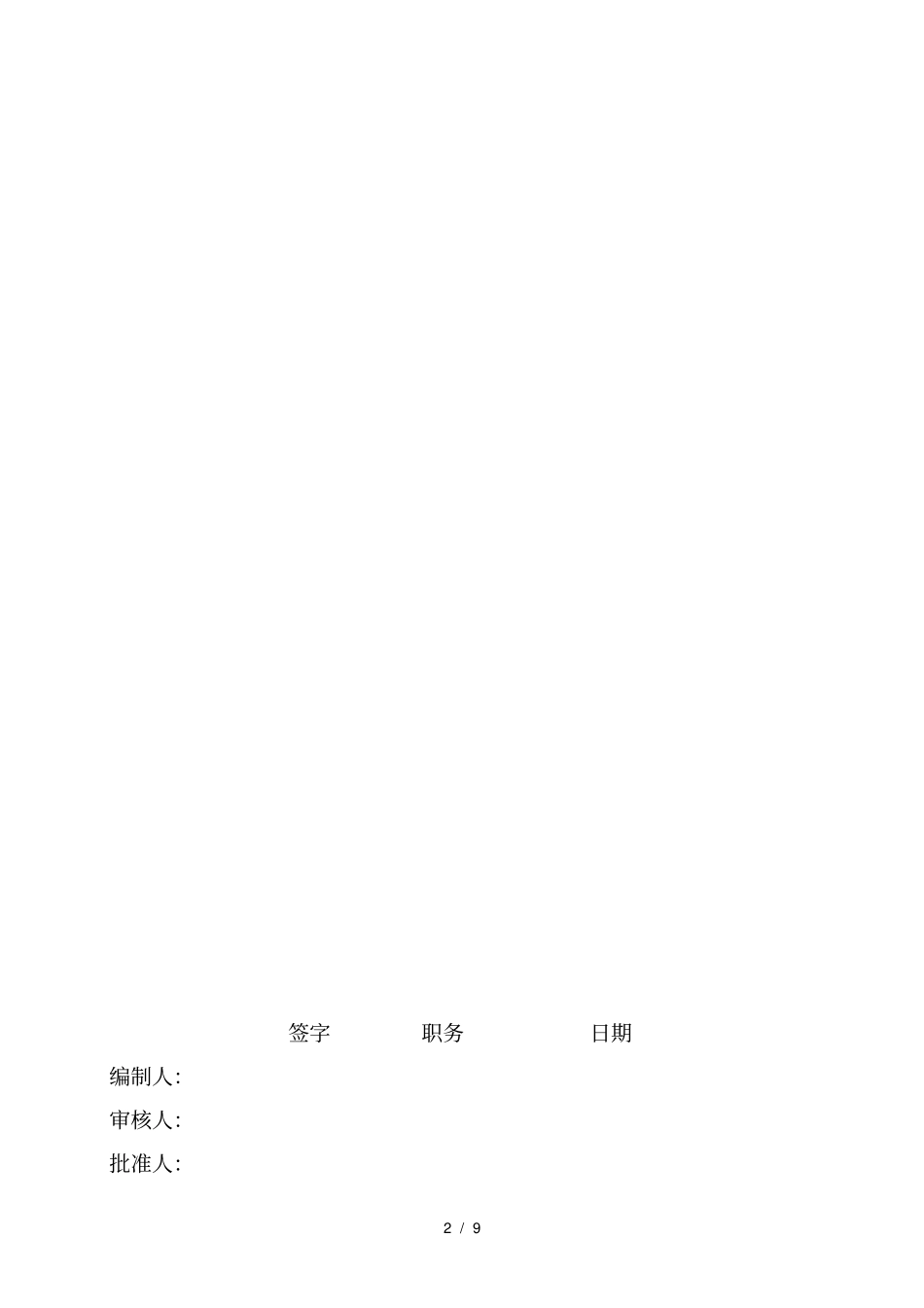

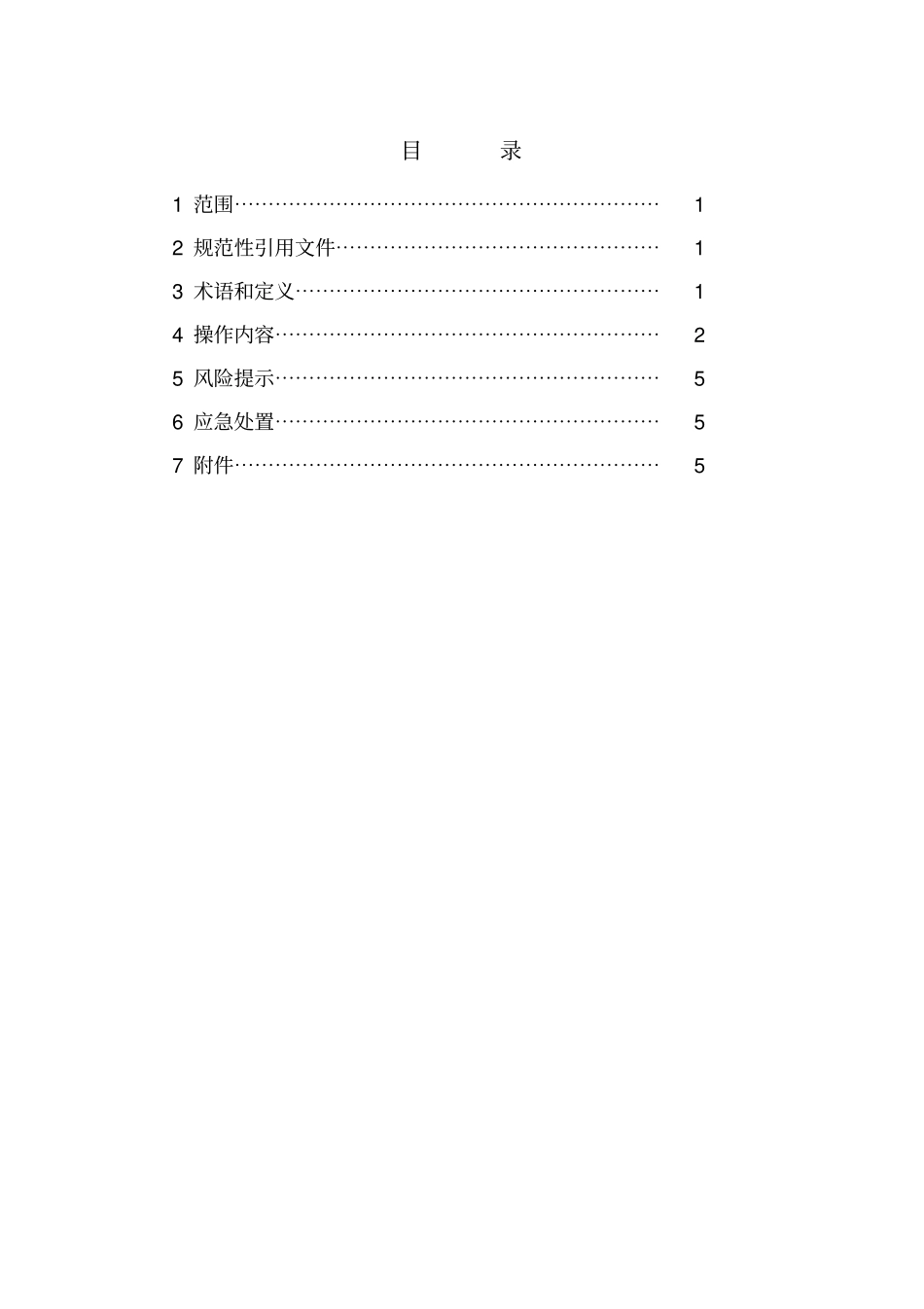

1/9天然气超声波流量计操作维护规程中国石油西部管道兰州输气分公司年月2/9签字职务日期编制人：审核人：批准人：目录1范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12规范性引用文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13术语和定义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14操作内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25风险提示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯56应急处置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯57附件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54/91范围本标准规定了涩宁兰超声波流量计的现场操作方法。本标准适用于涩宁兰气体超声流量计。2规范性引用文件2.1《中华人民共和国国家标准天然气计量系统技术要求》GB/T18603一20012.2《用气体超声波流量计测量天然气流量》GB/T18604-20013术语和定义3.1气体超声流量计ultrassonicgasflowmeter安装在流动气体的管道上，并用超声原理测量气体流量的流量计。以下简称流量计。3.2超声换能器ultrassonictransducer把声能转化成电信号和反过来把电信号转化成声能的元件。3.3信号处理单元signalprocessingunit是流量计的一部分，由电子元件和微处理器系统组成。3.4零流量测试zero-flowmeasure在无流动介质的情况下，检查流量计的读数是否为零或在流量计本身规定的允许范围内。3.5分界流量transitiongasflowrate低于该流量要采用扩展误差限的流量值。3.6实流校准系数flowcalibrationfactor将流量计进行实流校准测试，并将测试结果按照一定修正方法得出5/9的流量计系数。3.7最大瞬时压力maximumincidentalpressures在短时间内，计量系统能够承受安全装置极限内的最大工作压力。3.8流量计算机flowcomputer计算和指示标准参比条件下的流量等参数的装置。3.9转换装置conversiondevice由一台流量计算机和各个传感器组成的装置。用于以压力、温度和气体组成或以密度或以发热量为参数进行标准参比条件下体积流量和质量流量及能量流量的转换。4运行操作内容4.1超声波流量计运行前的准备4.1.1流量计的安装应符合设计和说明书的要求;天然气的流量、压力、温度范围符合流量计铭牌的规定；4.1.2流量计、温度变送器、压力变送器具有有效的检定/校准证书;4.1.3流量计前后阀门，调压阀、放空阀应关严；4.1.4流量计法兰连接处应无泄漏，各个探头应牢固连接，探头连接信号线路应无松脱；4.1.5流量计信号处理单元(SPU)单元供电应正常；4.1.6流量计配套的温度变送器、压力变送器供电应正常，压力变送器阀门应全开；4.1.7流量计算机工作应正常；4.1.8在线分析仪上传数据应正常。4.2超声波流量计运行操作与监护6/94.2.1缓慢打开流量计入口阀(或管路平衡阀)，为超声波流量计管路充压，观察流量计、附属设备及连接管线有无渗漏；4.2.2压力平衡后，缓慢打开流量计出口阀门，观察流量计显示单元，判断流量计是否正常运行，如无异常，调节流量计下游流量调节阀，使流量计在所需的流量范围内运行；4.2.3根据站内工作流量和流量计的额定流量，通过启停流量计后电动阀门，选择合适的工作台数；4.2.4几台流量计并联运行时，如果没有工艺上的特殊需要，应调节流量计的下游流量调节阀，保持每台流量计的流量均衡；4.2.5流量计运行初期，计量人员应每小时对计量系统的相关设备巡查一次，观察流量计是否运行正常，发现异常，应及时投用备用流量计，停运该台流量计，同时做好记录。4.3超声波流量计的运行中的检查4.3.1流量计运行过程中，注意观察流量计参数的变化情况:压力、温度、流速是否在允许的范围内，预防超压、超速的故障的发生；4.3.2浏览气体组份数据画面及流量计量画面，观察压缩因子、密度、热值等数据变化，应在允许的范围内，预防发生计量数据失准的故障发生；4.3.3观察流量计算机显示的计算声速与测量声速的偏差，两者最大偏差不大于0.2%；4.3.4分析报警信息，及时发现影响计量系统准确性的隐患；4.3.5现场巡检应对流量计安装法兰、变送器、取压管、测温管等连接部位密封情况进行检查。7/94.4工程师专业检查4.4.1每月用软件对流量计进行一次诊断测试，分析信噪比、波形、声速、自动增益值是否正常，核查仪表系数，检查报警信息;负...
