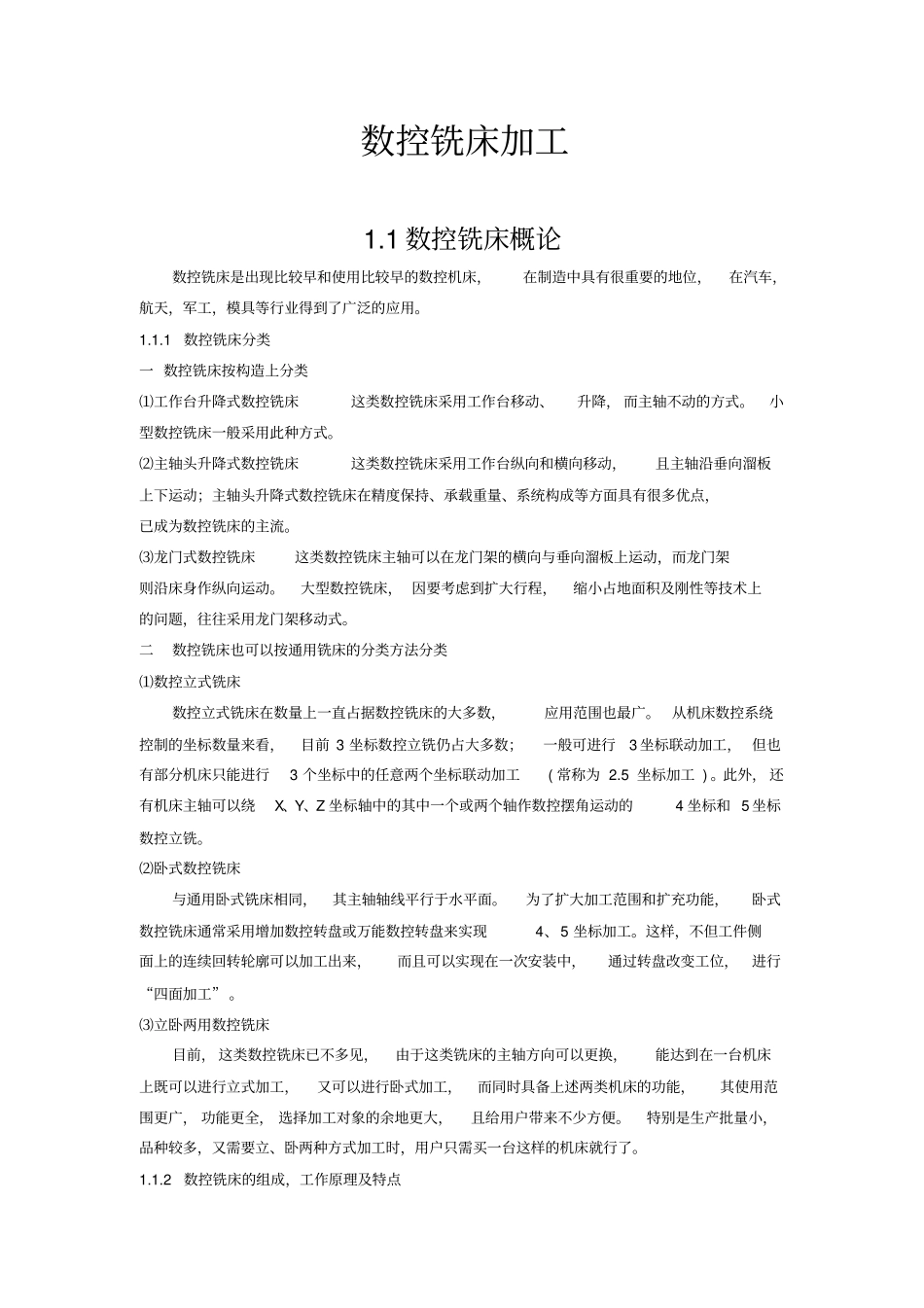

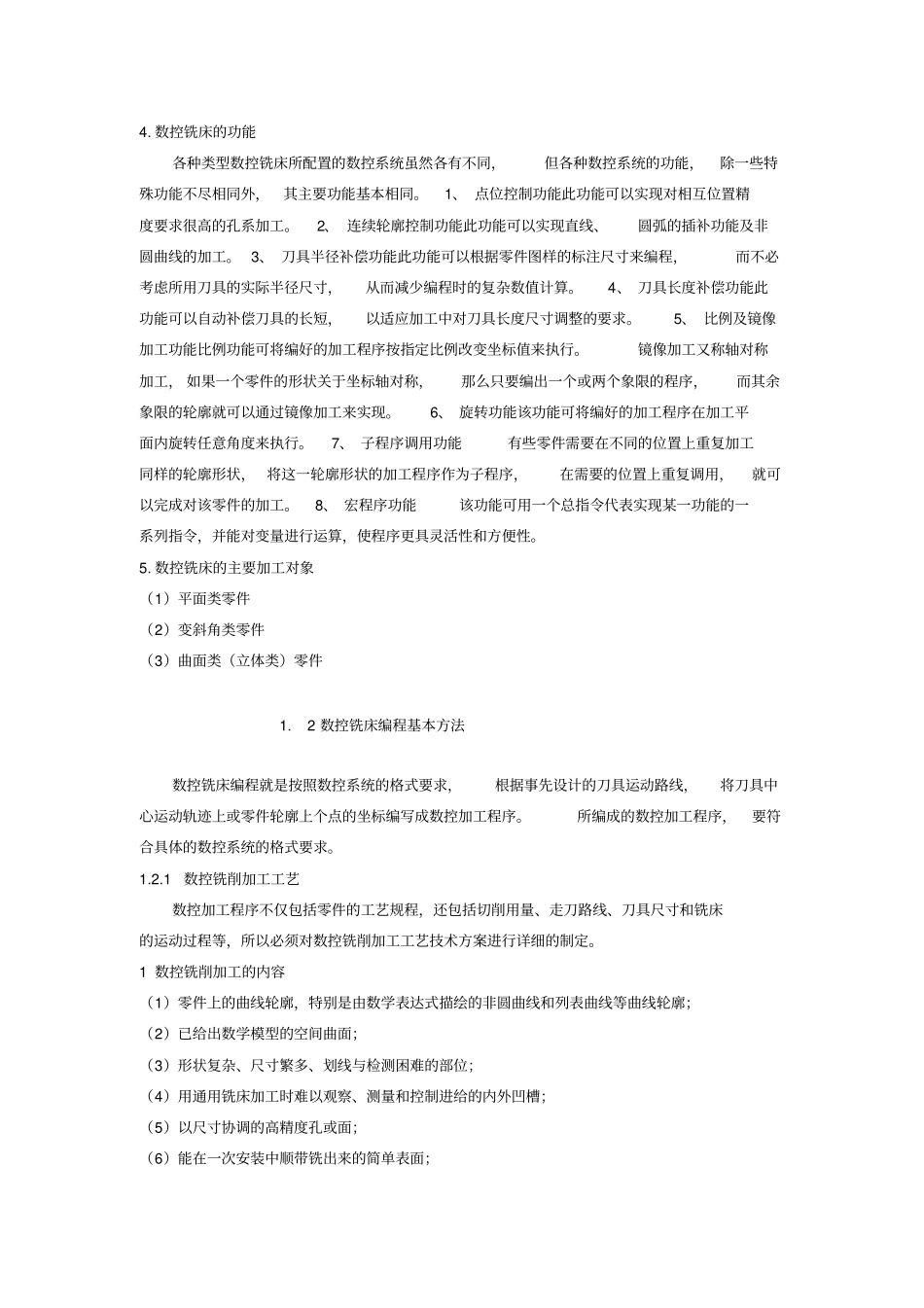

数控铣床加工1.1数控铣床概论数控铣床是出现比较早和使用比较早的数控机床，在制造中具有很重要的地位，在汽车，航天，军工，模具等行业得到了广泛的应用。1.1.1数控铣床分类一数控铣床按构造上分类⑴工作台升降式数控铣床这类数控铣床采用工作台移动、升降，而主轴不动的方式。小型数控铣床一般采用此种方式。⑵主轴头升降式数控铣床这类数控铣床采用工作台纵向和横向移动，且主轴沿垂向溜板上下运动；主轴头升降式数控铣床在精度保持、承载重量、系统构成等方面具有很多优点，已成为数控铣床的主流。⑶龙门式数控铣床这类数控铣床主轴可以在龙门架的横向与垂向溜板上运动，而龙门架则沿床身作纵向运动。大型数控铣床，因要考虑到扩大行程，缩小占地面积及刚性等技术上的问题，往往采用龙门架移动式。二数控铣床也可以按通用铣床的分类方法分类⑴数控立式铣床数控立式铣床在数量上一直占据数控铣床的大多数，应用范围也最广。从机床数控系绕控制的坐标数量来看，目前3坐标数控立铣仍占大多数；一般可进行3坐标联动加工，但也有部分机床只能进行3个坐标中的任意两个坐标联动加工(常称为2.5坐标加工)。此外，还有机床主轴可以绕X、Y、Z坐标轴中的其中一个或两个轴作数控摆角运动的4坐标和5坐标数控立铣。⑵卧式数控铣床与通用卧式铣床相同，其主轴轴线平行于水平面。为了扩大加工范围和扩充功能，卧式数控铣床通常采用增加数控转盘或万能数控转盘来实现4、5坐标加工。这样，不但工件侧面上的连续回转轮廓可以加工出来，而且可以实现在一次安装中，通过转盘改变工位，进行“四面加工”。⑶立卧两用数控铣床目前，这类数控铣床已不多见，由于这类铣床的主轴方向可以更换，能达到在一台机床上既可以进行立式加工，又可以进行卧式加工，而同时具备上述两类机床的功能，其使用范围更广，功能更全，选择加工对象的余地更大，且给用户带来不少方便。特别是生产批量小，品种较多，又需要立、卧两种方式加工时，用户只需买一台这样的机床就行了。1.1.2数控铣床的组成，工作原理及特点1.数控铣床的组成数控铣床的基本组成见图1，它由床身、立柱、主轴箱、工作台、滑鞍、滚珠丝杠、伺服电机、伺服装置、数控系统等组成。床身用于支撑和连接机床各部件。主轴箱用于安装主轴。主轴下端的锥孔用于安装铣刀。当主轴箱内的主轴电机驱动主轴旋转时，铣刀能够切削工件。主轴箱还可沿立柱上的导轨在Z向移动，使刀具上升或下降。工作台用于安装工件或夹具。工作台可沿滑鞍上的导轨在X向移动，滑鞍可沿床身上的导轨在Y向移动，从而实现工件在X和Y向的移动。无论是X、Y向，还是Z向的移动都是靠伺服电机驱动滚珠丝杠来实现。伺服装置用于驱动伺服电机。控制器用于输入零件加工程序和控制机床工作状态。控制电源用于向伺服装置和控制器供电。图12．数控铣床的工作原理根据零件形状、尺寸、精度和表面粗糙度等技术要求制定加工工艺，选择加工参数。通过手工编程或利用CAM软件自动编程，将编好的加工程序输入到控制器。控制器对加工程序处理后，向伺服装置传送指令。伺服装置向伺服电机发出控制信号。主轴电机使刀具旋转，X、Y和Z向的伺服电机控制刀具和工件按一定的轨迹相对运动，从而实现工件的切削。3．数控铣床加工的特点（1）用数控铣床加工零件，精度很稳定。如果忽略刀具的磨损，用同一程序加工出的零件具有相同的精度。（2）数控铣床尤其适合加工形状比较复杂的零件，如各种模具等。（3）数控铣床自动化程度很高，生产率高，适合加工批量较大的零件。4.数控铣床的功能各种类型数控铣床所配置的数控系统虽然各有不同，但各种数控系统的功能，除一些特殊功能不尽相同外，其主要功能基本相同。1、点位控制功能此功能可以实现对相互位置精度要求很高的孔系加工。2、连续轮廓控制功能此功能可以实现直线、圆弧的插补功能及非圆曲线的加工。3、刀具半径补偿功能此功能可以根据零件图样的标注尺寸来编程，而不必考虑所用刀具的实际半径尺寸，从而减少编程时的复杂数值计算。4、刀具长度补偿功能此功能可以自动补偿刀具的长短，以适应加工中对刀具长度尺寸调整的要求。5、比例及镜像加工功能比例功能可将编好的...
