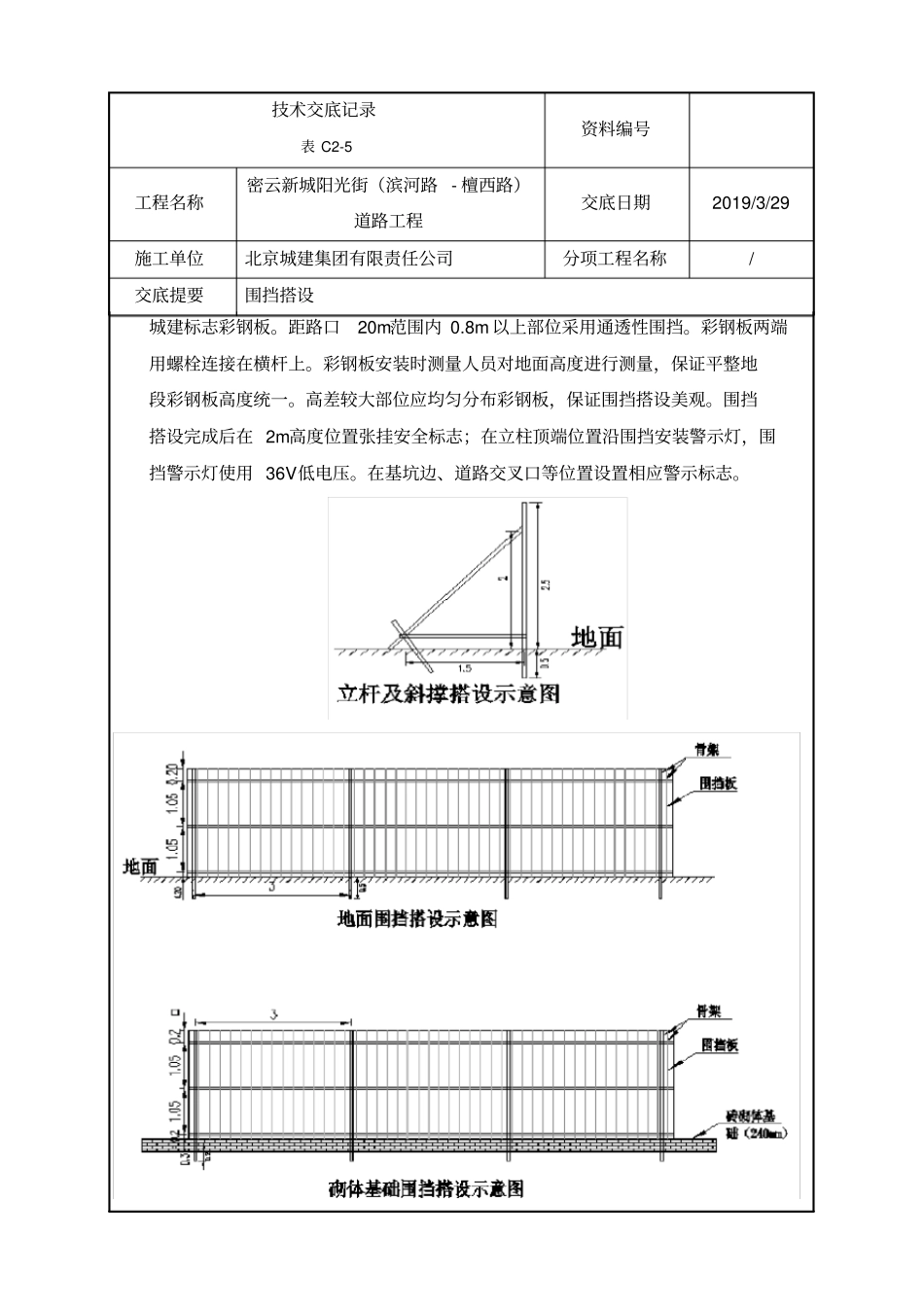

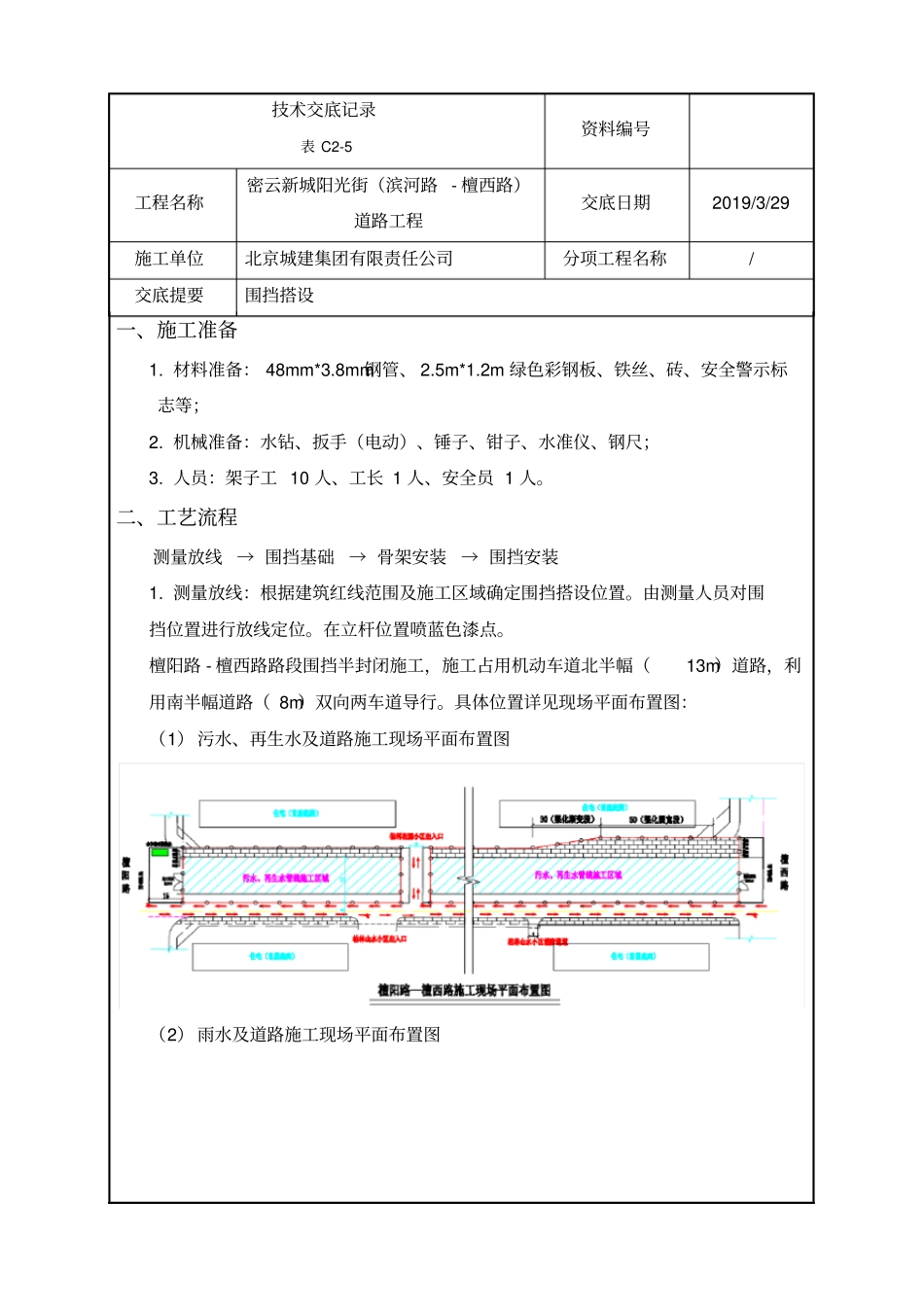

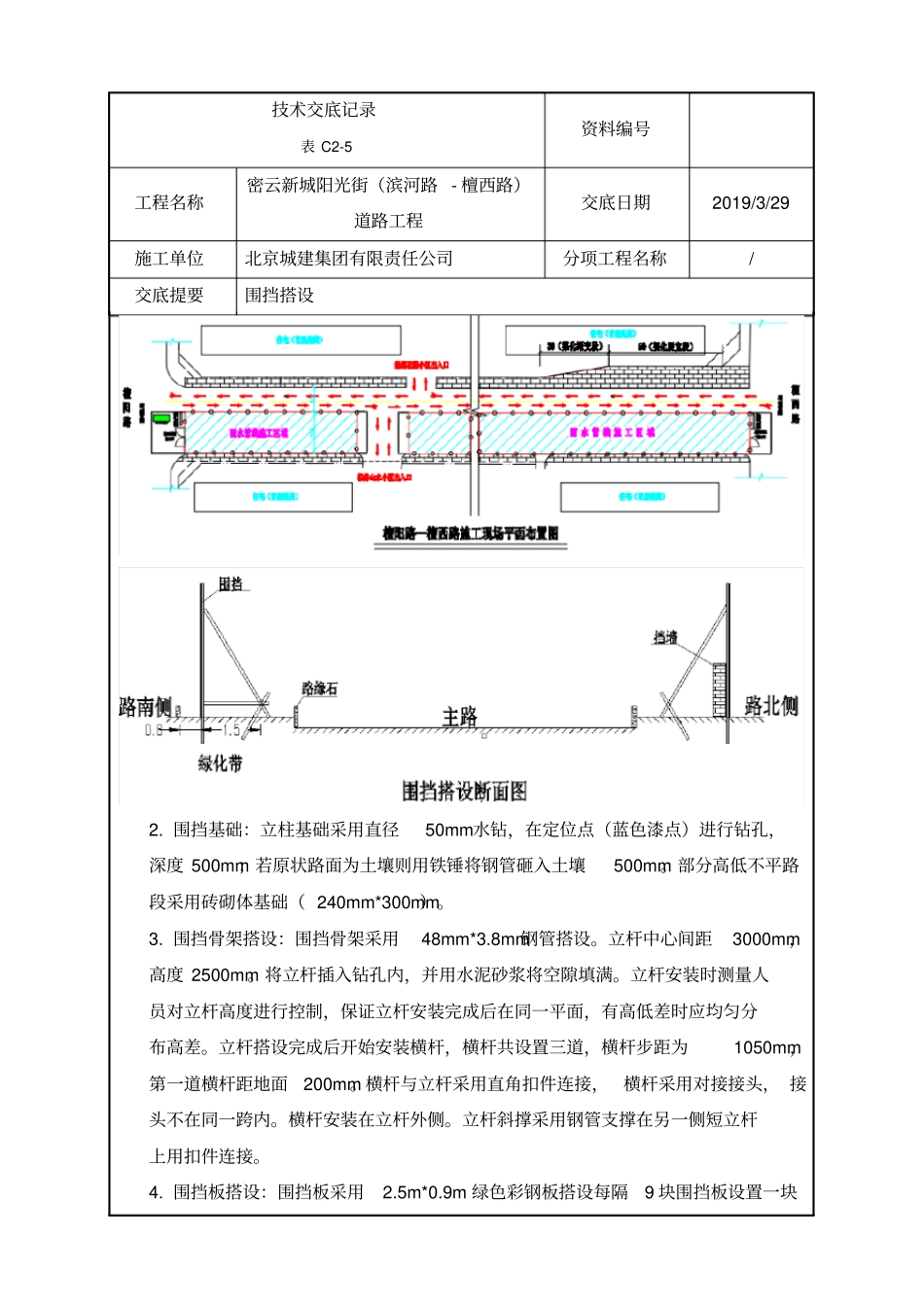

技术交底记录表C2-5资料编号工程名称密云新城阳光街（滨河路-檀西路）道路工程交底日期2019/3/29施工单位北京城建集团有限责任公司分项工程名称/交底提要围挡搭设一、施工准备1.材料准备：48mm*3.8mm钢管、2.5m*1.2m绿色彩钢板、铁丝、砖、安全警示标志等；2.机械准备：水钻、扳手（电动）、锤子、钳子、水准仪、钢尺；3.人员：架子工10人、工长1人、安全员1人。二、工艺流程测量放线→围挡基础→骨架安装→围挡安装1.测量放线：根据建筑红线范围及施工区域确定围挡搭设位置。由测量人员对围挡位置进行放线定位。在立杆位置喷蓝色漆点。檀阳路-檀西路路段围挡半封闭施工，施工占用机动车道北半幅（13m）道路，利用南半幅道路（8m）双向两车道导行。具体位置详见现场平面布置图：（1）污水、再生水及道路施工现场平面布置图（2）雨水及道路施工现场平面布置图技术交底记录表C2-5资料编号工程名称密云新城阳光街（滨河路-檀西路）道路工程交底日期2019/3/29施工单位北京城建集团有限责任公司分项工程名称/交底提要围挡搭设2.围挡基础：立柱基础采用直径50mm水钻，在定位点（蓝色漆点）进行钻孔，深度500mm；若原状路面为土壤则用铁锤将钢管砸入土壤500mm。部分高低不平路段采用砖砌体基础（240mm*300mm）。3.围挡骨架搭设：围挡骨架采用48mm*3.8mm钢管搭设。立杆中心间距3000mm，高度2500mm。将立杆插入钻孔内，并用水泥砂浆将空隙填满。立杆安装时测量人员对立杆高度进行控制，保证立杆安装完成后在同一平面，有高低差时应均匀分布高差。立杆搭设完成后开始安装横杆，横杆共设置三道，横杆步距为1050mm，第一道横杆距地面200mm。横杆与立杆采用直角扣件连接，横杆采用对接接头，接头不在同一跨内。横杆安装在立杆外侧。立杆斜撑采用钢管支撑在另一侧短立杆上用扣件连接。4.围挡板搭设：围挡板采用2.5m*0.9m绿色彩钢板搭设每隔9块围挡板设置一块技术交底记录表C2-5资料编号工程名称密云新城阳光街（滨河路-檀西路）道路工程交底日期2019/3/29施工单位北京城建集团有限责任公司分项工程名称/交底提要围挡搭设城建标志彩钢板。距路口20m范围内0.8m以上部位采用通透性围挡。彩钢板两端用螺栓连接在横杆上。彩钢板安装时测量人员对地面高度进行测量，保证平整地段彩钢板高度统一。高差较大部位应均匀分布彩钢板，保证围挡搭设美观。围挡搭设完成后在2m高度位置张挂安全标志；在立柱顶端位置沿围挡安装警示灯，围挡警示灯使用36V低电压。在基坑边、道路交叉口等位置设置相应警示标志。技术交底记录表C2-5资料编号工程名称密云新城阳光街（滨河路-檀西路）道路工程交底日期2019/3/29施工单位北京城建集团有限责任公司分项工程名称/交底提要围挡搭设5.各施工段设置一个大门，东西侧各一道。大门设置为6m宽钢制大门；门柱采用100mm钢管立柱。工程名称、工程概况现场平面布置等悬挂在门柱或大门上。门柱顶安装彩球灯饰。结构尺寸见下图：6.成品保护：现场围挡搭设完成后，应负责专人对围挡进行日常维护清理工作。围挡大门保证美观，现场扬尘治理符合北京市住房和城乡建设标准。对损坏围挡应及时进行更换。技术交底记录表C2-5资料编号工程名称密云新城阳光街（滨河路-檀西路）道路工程交底日期2019/3/29施工单位北京城建集团有限责任公司分项工程名称/交底提要围挡搭设三、施工要求1.施工现场必须实行封闭式管理，围挡高度不得低于1.8m，市区主要路段围挡高度不得低于2.5m。为解决行车视距问题，距路口20m内的围挡、快车道上转弯处的围挡，其距地面0.8m以上部分采用半通透式材料。2.围挡的颜色为墨绿色，无污染和油漆脱落。每隔9块围挡设置一块企业标志的围挡板。施工企业标识和项目名称设置标准为：“北京城建集团有限责任公司”，字体为仿宋体，字体大小为0.6*0.8m（宽*高），字体下沿距地面0.6-0.8m，字体必须正确规范、工整美观。在围挡上方设置标语、宣传品的，应当按照市政管理行政部门批准的范围、地点、数量、规格、内容和期限设置。禁止利用施工现场围挡设置户外广告。3.钢管顺直、光滑，无弯曲开裂现象，钢管表面刷黑黄相间防锈漆；4.横杆接头在不同跨内，立杆无接头；5.围挡基础采用...
