35kv变电所电气安装工程施工方案VIP免费

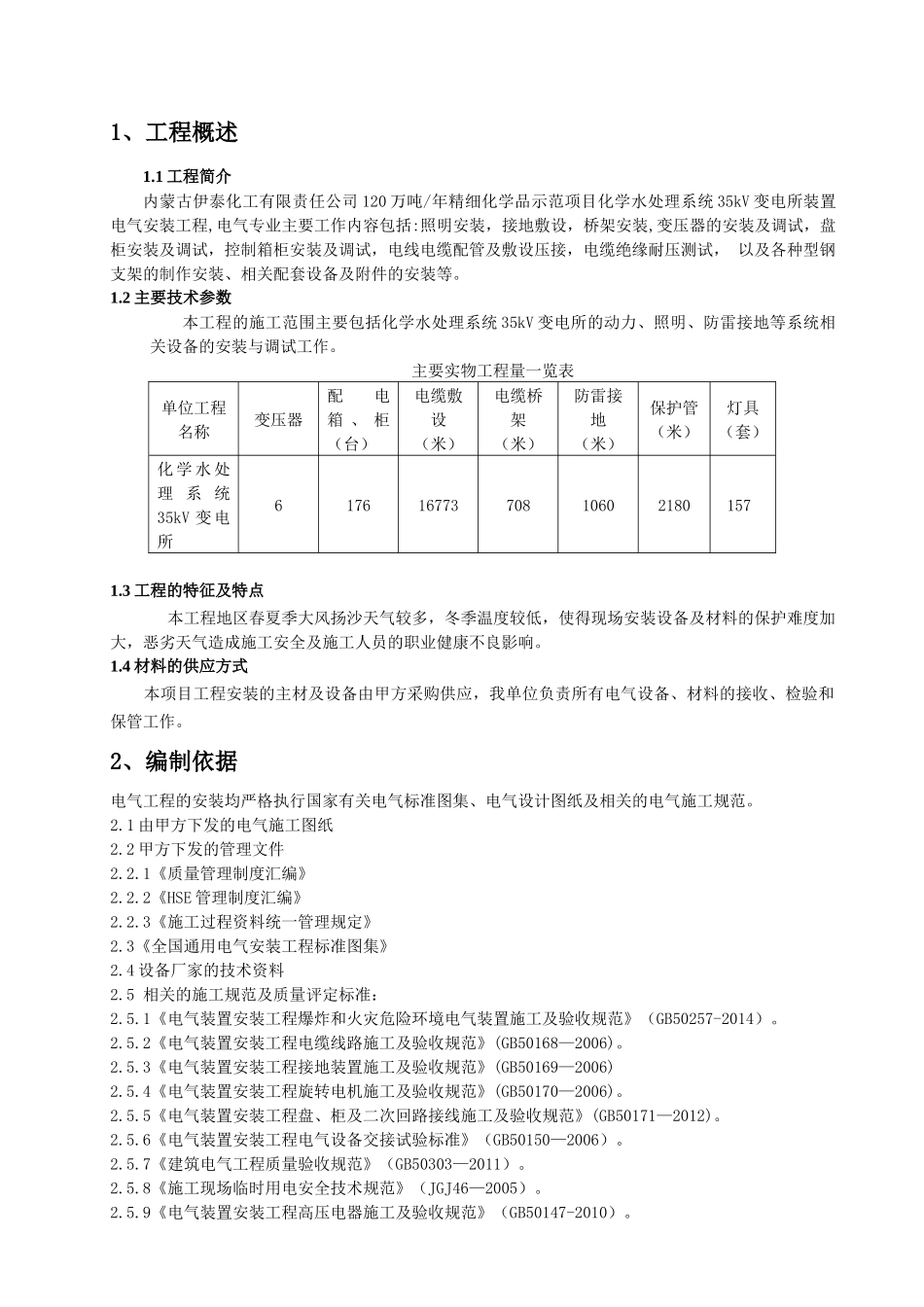

35kv变电所电气安装工程施工方案_第1页
1/33

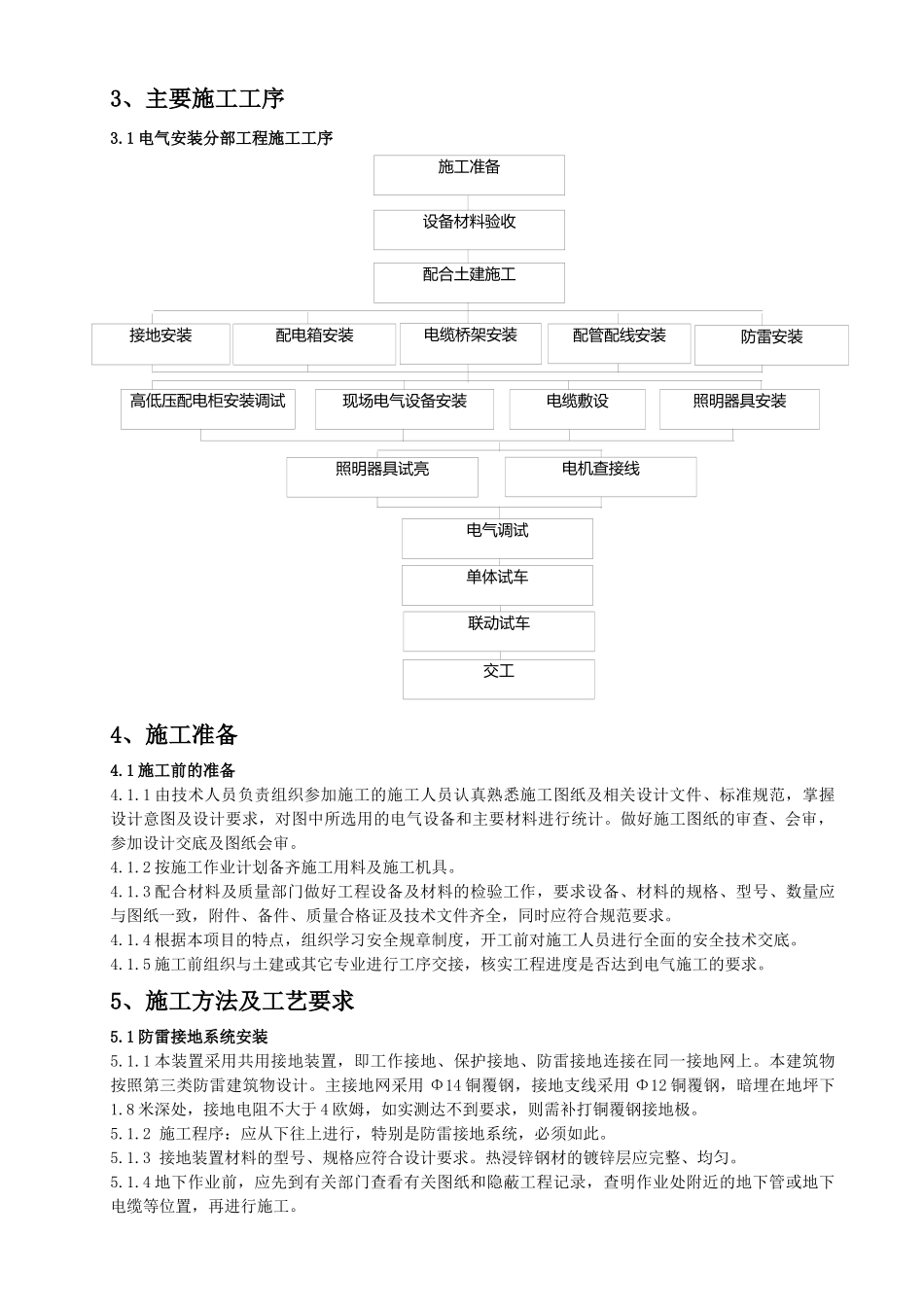

35kv变电所电气安装工程施工方案_第2页
2/33

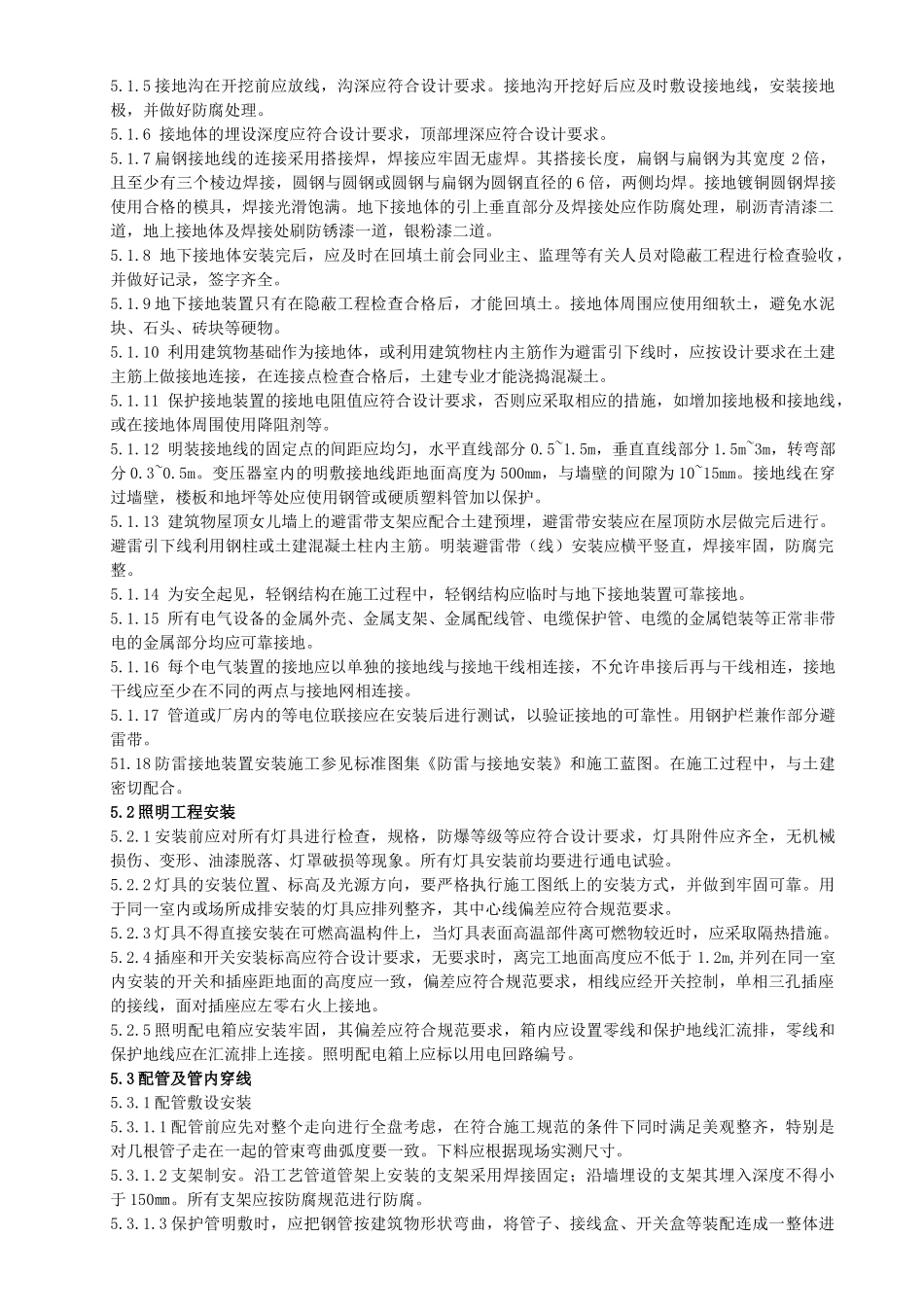

35kv变电所电气安装工程施工方案_第3页
3/33
1、工程概述1.1工程简介内蒙古伊泰化工有限责任公司120万吨/年精细化学品示范项目化学水处理系统35kV变电所装置电气安装工程,电气专业主要工作内容包括:照明安装,接地敷设,桥架安装,变压器的安装及调试,盘柜安装及调试,控制箱柜安装及调试,电线电缆配管及敷设压接,电缆绝缘耐压测试,以及各种型钢支架的制作安装、相关配套设备及附件的安装等。1.2主要技术参数本工程的施工范围主要包括化学水处理系统35kV变电所的动力、照明、防雷接地等系统相关设备的安装与调试工作。主要实物工程量一览表单位工程名称变压器配电箱、柜(台)电缆敷设(米)电缆桥架(米)防雷接地(米)保护管(米)灯具(套)化学水处理系统35kV变电所617616773708106021801571.3工程的特征及特点本工程地区春夏季大风扬沙天气较多,冬季温度较低,使得现场安装设备及材料的保护难度加大,恶劣天气造成施工安全及施工人员的职业健康不良影响。1.4材料的供应方式本项目工程安装的主材及设备由甲方采购供应,我单位负责所有电气设备、材料的接收、检验和保管工作。2、编制依据电气工程的安装均严格执行国家有关电气标准图集、电气设计图纸及相关的电气施工规范。2.1由甲方下发的电气施工图纸2.2甲方下发的管理文件2.2.1《质量管理制度汇编》2.2.2《HSE管理制度汇编》2.2.3《施工过程资料统一管理规定》2.3《全国通用电气安装工程标准图集》2.4设备厂家的技术资料2.5相关的施工规范及质量评定标准:2.5.1《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》(GB50257-2014)。2.5.2《电气装置安装工程电缆线路施工及验收规范》(GB50168—2006)。2.5.3《电气装置安装工程接地装置施工及验收规范》(GB50169—2006)2.5.4《电气装置安装工程旋转电机施工及验收规范》(GB50170—2006)。2.5.5《电气装置安装工程盘、柜及二次回路接线施工及验收规范》(GB50171—2012)。2.5.6《电气装置安装工程电气设备交接试验标准》(GB50150—2006)。2.5.7《建筑电气工程质量验收规范》(GB50303—2011)。2.5.8《施工现场临时用电安全技术规范》(JGJ46—2005)。2.5.9《电气装置安装工程高压电器施工及验收规范》(GB50147-2010)。配电箱安装交工联动试车单体试车电气调试电机查接线照明器具试亮照明器具安装电缆敷设现场电气设备安装高低压配电柜安装调试防雷安装配管配线安装电缆桥架安装接地安装配合土建施工设备材料验收施工准备3、主要施工工序3.1电气安装分部工程施工工序4、施工准备4.1施工前的准备4.1.1由技术人员负责组织参加施工的施工人员认真熟悉施工图纸及相关设计文件、标准规范,掌握设计意图及设计要求,对图中所选用的电气设备和主要材料进行统计。做好施工图纸的审查、会审,参加设计交底及图纸会审。4.1.2按施工作业计划备齐施工用料及施工机具。4.1.3配合材料及质量部门做好工程设备及材料的检验工作,要求设备、材料的规格、型号、数量应与图纸一致,附件、备件、质量合格证及技术文件齐全,同时应符合规范要求。4.1.4根据本项目的特点,组织学习安全规章制度,开工前对施工人员进行全面的安全技术交底。4.1.5施工前组织与土建或其它专业进行工序交接,核实工程进度是否达到电气施工的要求。5、施工方法及工艺要求5.1防雷接地系统安装5.1.1本装置采用共用接地装置,即工作接地、保护接地、防雷接地连接在同一接地网上。本建筑物按照第三类防雷建筑物设计。主接地网采用Φ14铜覆钢,接地支线采用Φ12铜覆钢,暗埋在地坪下1.8米深处,接地电阻不大于4欧姆,如实测达不到要求,则需补打铜覆钢接地极。5.1.2施工程序:应从下往上进行,特别是防雷接地系统,必须如此。5.1.3接地装置材料的型号、规格应符合设计要求。热浸锌钢材的镀锌层应完整、均匀。5.1.4地下作业前,应先到有关部门查看有关图纸和隐蔽工程记录,查明作业处附近的地下管或地下电缆等位置,再进行施工。5.1.5接地沟在开挖前应放线,沟深应符合设计要求。接地沟开挖好后应及时敷设接地线,安装接地极,并做好防腐处理。5.1.6接地体的埋设深度应符合设计要求,顶部埋深应符合设计要求。5.1.7扁钢接地线的连接采用搭接焊,焊接应...
