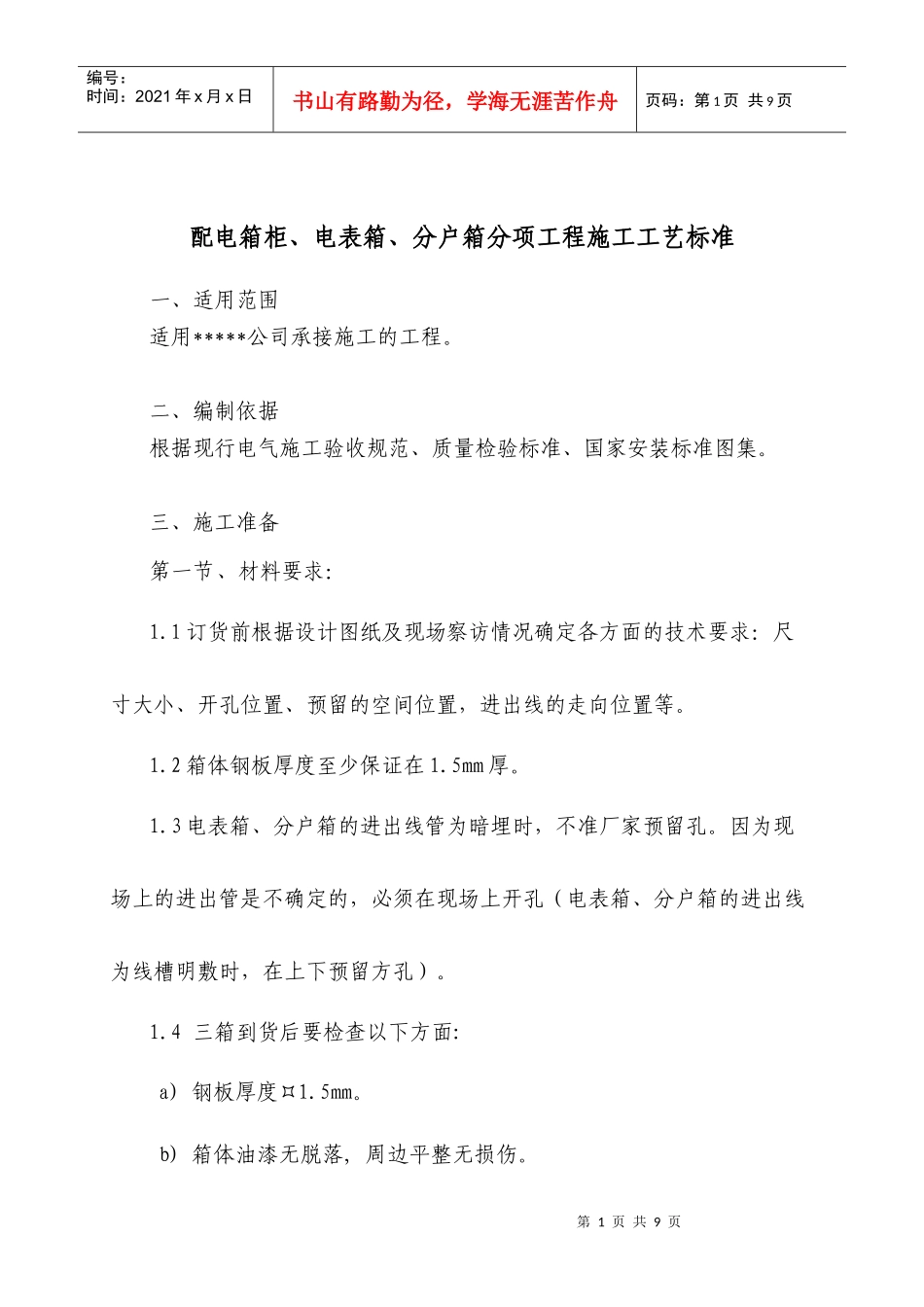

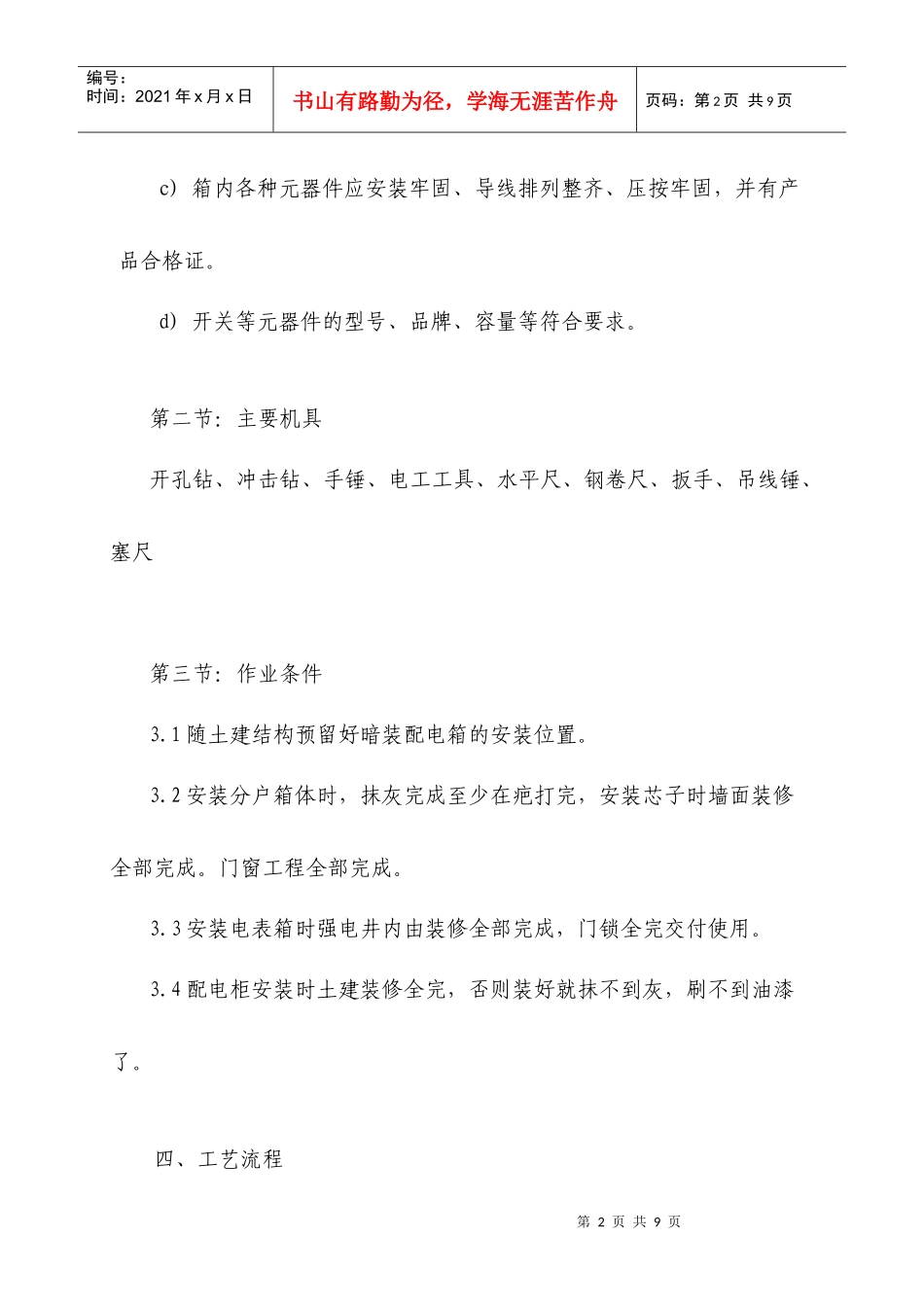

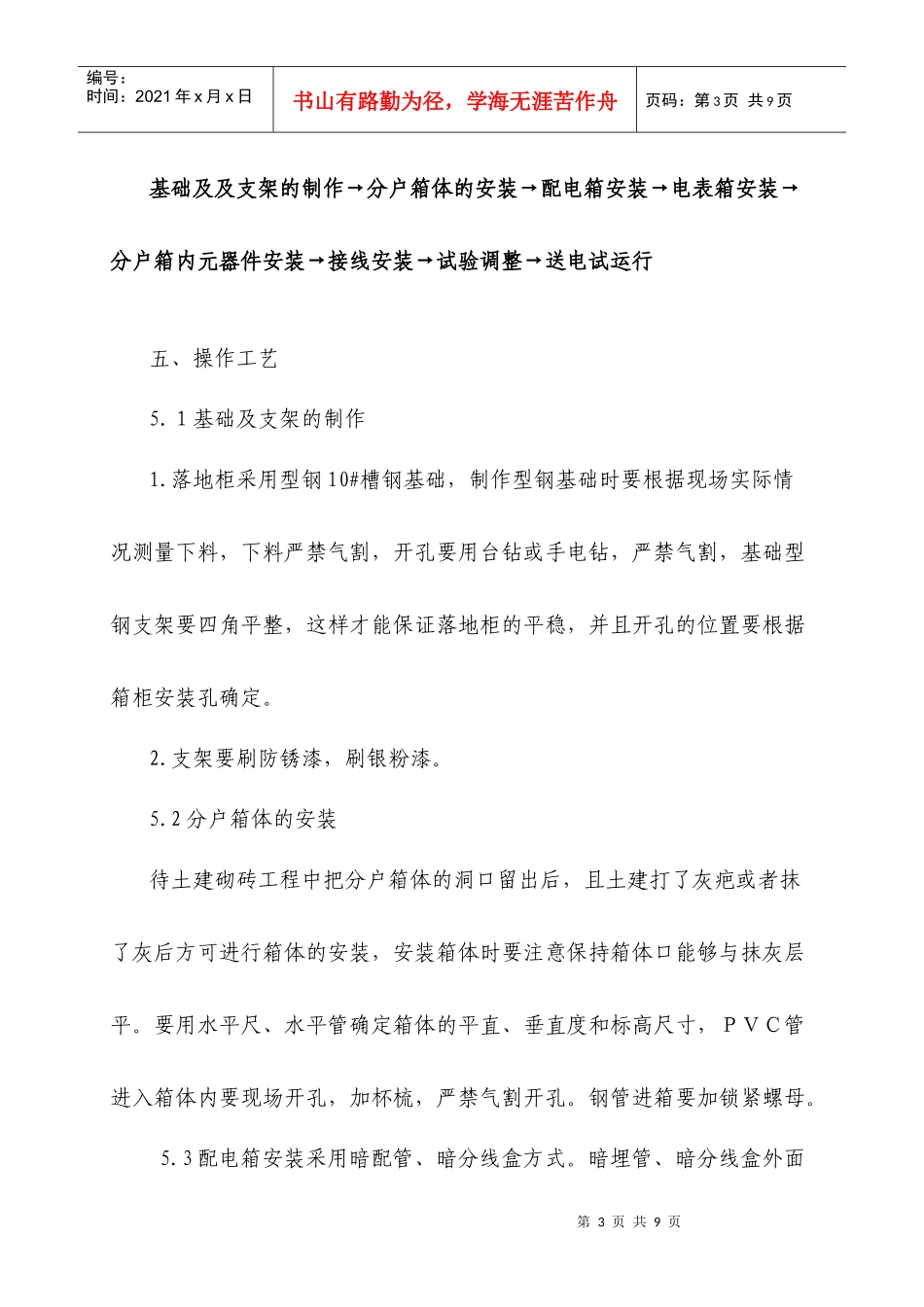

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页配电箱柜、电表箱、分户箱分项工程施工工艺标准一、适用范围适用*****公司承接施工的工程。二、编制依据根据现行电气施工验收规范、质量检验标准、国家安装标准图集。三、施工准备第一节、材料要求：1.1订货前根据设计图纸及现场察访情况确定各方面的技术要求：尺寸大小、开孔位置、预留的空间位置，进出线的走向位置等。1.2箱体钢板厚度至少保证在1.5mm厚。1.3电表箱、分户箱的进出线管为暗埋时，不准厂家预留孔。因为现场上的进出管是不确定的，必须在现场上开孔（电表箱、分户箱的进出线为线槽明敷时，在上下预留方孔）。1.4三箱到货后要检查以下方面:a)钢板厚度1.5mm。b)箱体油漆无脱落,周边平整无损伤。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页c)箱内各种元器件应安装牢固、导线排列整齐、压按牢固，并有产品合格证。d)开关等元器件的型号、品牌、容量等符合要求。第二节：主要机具开孔钻、冲击钻、手锤、电工工具、水平尺、钢卷尺、扳手、吊线锤、塞尺第三节：作业条件3.1随土建结构预留好暗装配电箱的安装位置。3.2安装分户箱体时，抹灰完成至少在疤打完，安装芯子时墙面装修全部完成。门窗工程全部完成。3.3安装电表箱时强电井内由装修全部完成，门锁全完交付使用。3.4配电柜安装时土建装修全完，否则装好就抹不到灰，刷不到油漆了。四、工艺流程第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页基础及及支架的制作→分户箱体的安装→配电箱安装→电表箱安装→分户箱内元器件安装→接线安装→试验调整→送电试运行五、操作工艺5.１基础及支架的制作1.落地柜采用型钢10#槽钢基础，制作型钢基础时要根据现场实际情况测量下料，下料严禁气割，开孔要用台钻或手电钻，严禁气割，基础型钢支架要四角平整，这样才能保证落地柜的平稳，并且开孔的位置要根据箱柜安装孔确定。2.支架要刷防锈漆，刷银粉漆。5.2分户箱体的安装待土建砌砖工程中把分户箱体的洞口留出后，且土建打了灰疤或者抹了灰后方可进行箱体的安装，安装箱体时要注意保持箱体口能够与抹灰层平。要用水平尺、水平管确定箱体的平直、垂直度和标高尺寸，ＰＶＣ管进入箱体内要现场开孔，加杯梳，严禁气割开孔。钢管进箱要加锁紧螺母。5.3配电箱安装采用暗配管、暗分线盒方式。暗埋管、暗分线盒外面第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页紧帖箱体处用开孔器现场开孔，严禁气割。暗分线盒要加白色盖板引出金属软管进箱体。不准导线直接进入箱体内，不采用明配管进箱方式。5.4电表箱的安装电表箱到各分户箱均采用暗配管及暗埋分线盒的方式，因此在厂家订货时就要在电表箱到各分户箱的出线处预留１５—２０cm高的空位置现场开孔，用金属软管出线，且各电表箱要编号对应。5.5分户箱内开关安装：要求排列整齐，进出线场要绑扎成束。进出线应留存适当余量，以便于检修，开关的进出线线芯露出部分为1.5mm，多股线应烫锡后再压接，不得伤及线芯及减少多股线的股数，最后上盖板时要保证分户箱盖紧帖墙面，平整，不翘角。5.6接线安装：第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页1.电缆应用专用国标接线端子接线，要烫锡，要压接紧固。2.电线的接线要顺着拧紧的方向弯圈，严禁接成反圈。3.零排、地排的接线要求：一颗接线端子上只可接1个头，并且要加平垫圈和弹簧垫圈，做到“一孔一线”。4.接地线要全，严禁漏接，特别是箱体要接地，不允许串接，箱柜的基础与架也要可靠地接地。5.进出线排列整齐，固定牢固。6.接线前要对各进出线回路进行绝缘电阻测试，均大于0.5MΩ.电缆大于10MΩ.7.各回路要编号，电缆头处要挂电缆标志牌，电线处要编号，特别是分户配电箱和电表箱的各分路均要用标签纸，用碳素笔标明回路编号、回路名称、各配电箱的出线开关也要注明其所控制的设备名称。5.7试验调整1.安装完毕后应对所有电箱进行详细检查：...
