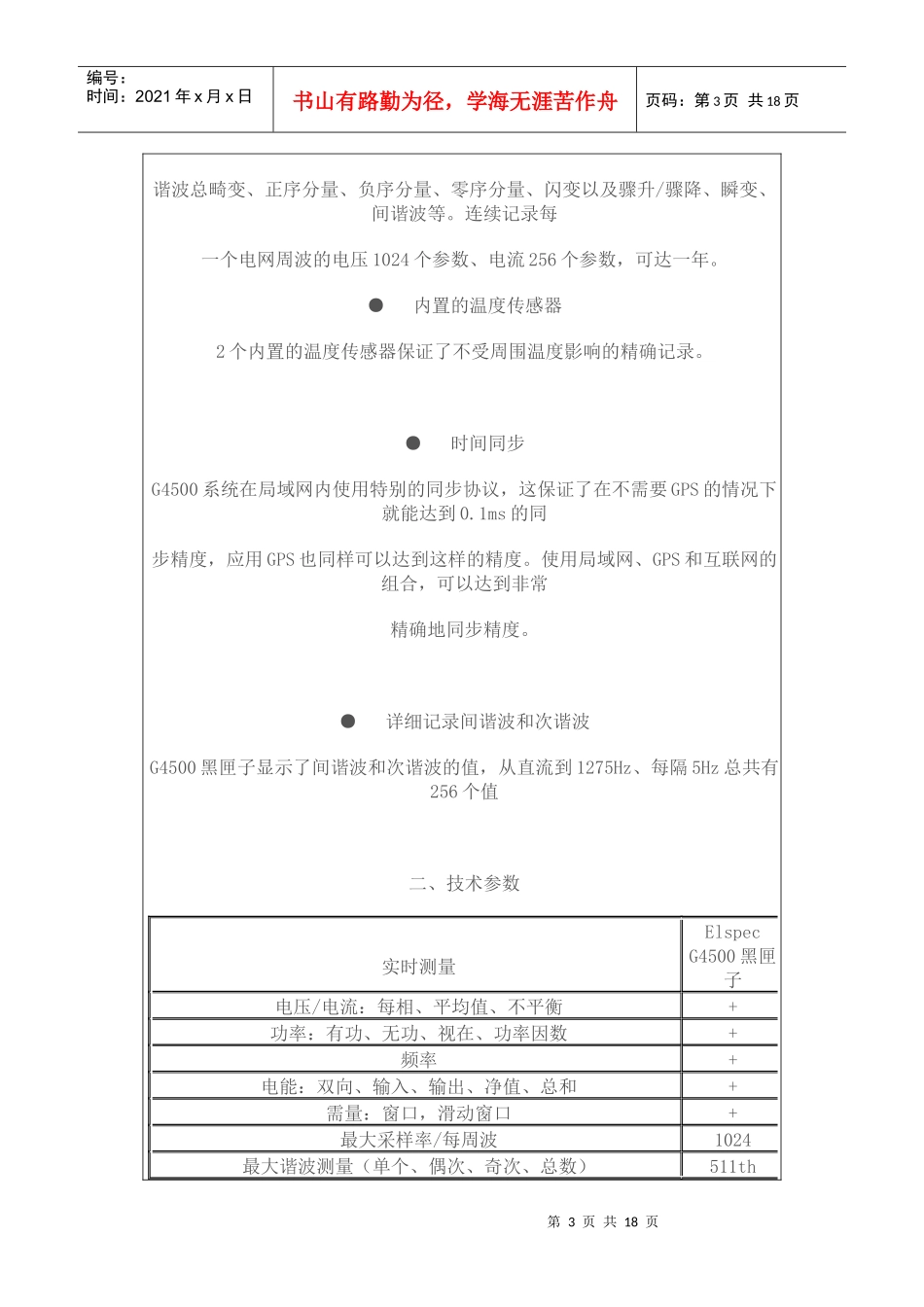

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页EG4500便携式电力安全运行黑匣子(2010-1-1810:02:34)ELSPEC公司的G4500便携式“电力安全运行黑匣子”是电能质量记录仪和分析仪的升级换代产品。该说法源于它具有革命性的PQZip数据压缩技术，G4500“电力安全运行黑匣子”在相同存储容量的情况下它记录的信息是竞争对手的1000倍.实际上，G4500“电力安全运行黑匣子”的存储量为连续记录所有电能参数包括波形达一年以上，这些数据都存放在内置存储器内，不需要外部存储设备和计算机。综合的PQSCADA软件包能提供创新和方便的操作方法，即使是最复杂的电能质量分析。巧妙的PQSCADA分析软件有助于研究电能质量事件，任何参数可以高清晰的放大和缩小，从几个月到几微秒只需用鼠标快速简单的点击即可完成。一、功能1、电能质量分析功能第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页序号监测指标性能1频率，电压，电流值，有功、无功、视在功率及功率因数频率测试准确度小于0.01Hz,电压、电流有效值准确度小于0.1%，有功、无功、视在功率测试准确度小于0.2%，功率因数测试准确度小于0.05。2电压偏差测试准确度小于0.1%3频率偏差测试准确度小于0.01Hz4三相不平衡度、负序电压、负序电流测试准确度三相不平衡度绝对误差小于0.1%，三相电流不平衡度绝对误差小于1%。5谐波包括电压、电流的总谐波畸变率（0-511次），DC-50次谐波电压电流含有率、幅值、相位；DC-50次谐波的有功、无功功率等。装置能够进行连续的谐波指标测量，并且能够根据设置的时间间隔进行统计和记录，最小记录间隔不大于3s，统计值包括谐波最大值和95%概率大值。6电压波动、闪变测试准确度相对误差小于5%7间谐波间谐波分析的数据窗口不小于8个周波8电压暂降、暂升和短时中断测试准确度要求电压暂变幅度小于0.5%，电压暂变持续时间小于1ms9事件触发录波在指标越限、电压、电流突变、主站触发等条件下进行触发录波10报表自动生成电能质量综合报表和电能质量质量超标统计报表2、波形记录●利用高采样精度和高速率录波功能，连续记录所有电能参数IEC61000-3-40要求平均每个200ms进行测量（在50/60Hz下，10/12周波），虽然这提高了精度而且能记录间谐波和次谐波，但当测量快速变化的事件时会出现问题。G4500黑匣子是唯一能够使用快速傅里叶分解（FFT），同时进行超过A级和每周波测量，同步记录所有的数据：三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、有功能量、无功能量、频率、谐波（电压、电流、功率、0-511次）、第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页谐波总畸变、正序分量、负序分量、零序分量、闪变以及骤升/骤降、瞬变、间谐波等。连续记录每一个电网周波的电压1024个参数、电流256个参数，可达一年。●内置的温度传感器2个内置的温度传感器保证了不受周围温度影响的精确记录。●时间同步G4500系统在局域网内使用特别的同步协议，这保证了在不需要GPS的情况下就能达到0.1ms的同步精度，应用GPS也同样可以达到这样的精度。使用局域网、GPS和互联网的组合，可以达到非常精确地同步精度。●详细记录间谐波和次谐波G4500黑匣子显示了间谐波和次谐波的值，从直流到1275Hz、每隔5Hz总共有256个值二、技术参数实时测量ElspecG4500黑匣子电压/电流：每相、平均值、不平衡+功率：有功、无功、视在、功率因数+频率+电能：双向、输入、输出、净值、总和+需量：窗口，滑动窗口+最大采样率/每周波1024最大谐波测量（单个、偶次、奇次、总数）511th第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页间谐波、次谐波+每周波、有效值、频率和谐波+过载测量（相对于额定值）×10波形和故障录波，模数转换方式16/20*bit次周波浪涌记录+数据和波形记录每周波PQZip压缩记录+事件记录+波形记录+所有参数的最大/最小记录+时间标精度（ms）0.001典型同步精度（ms）0.1内部存储器<,o:p>30GB连续记录数据和波形的限制无限制历史...
