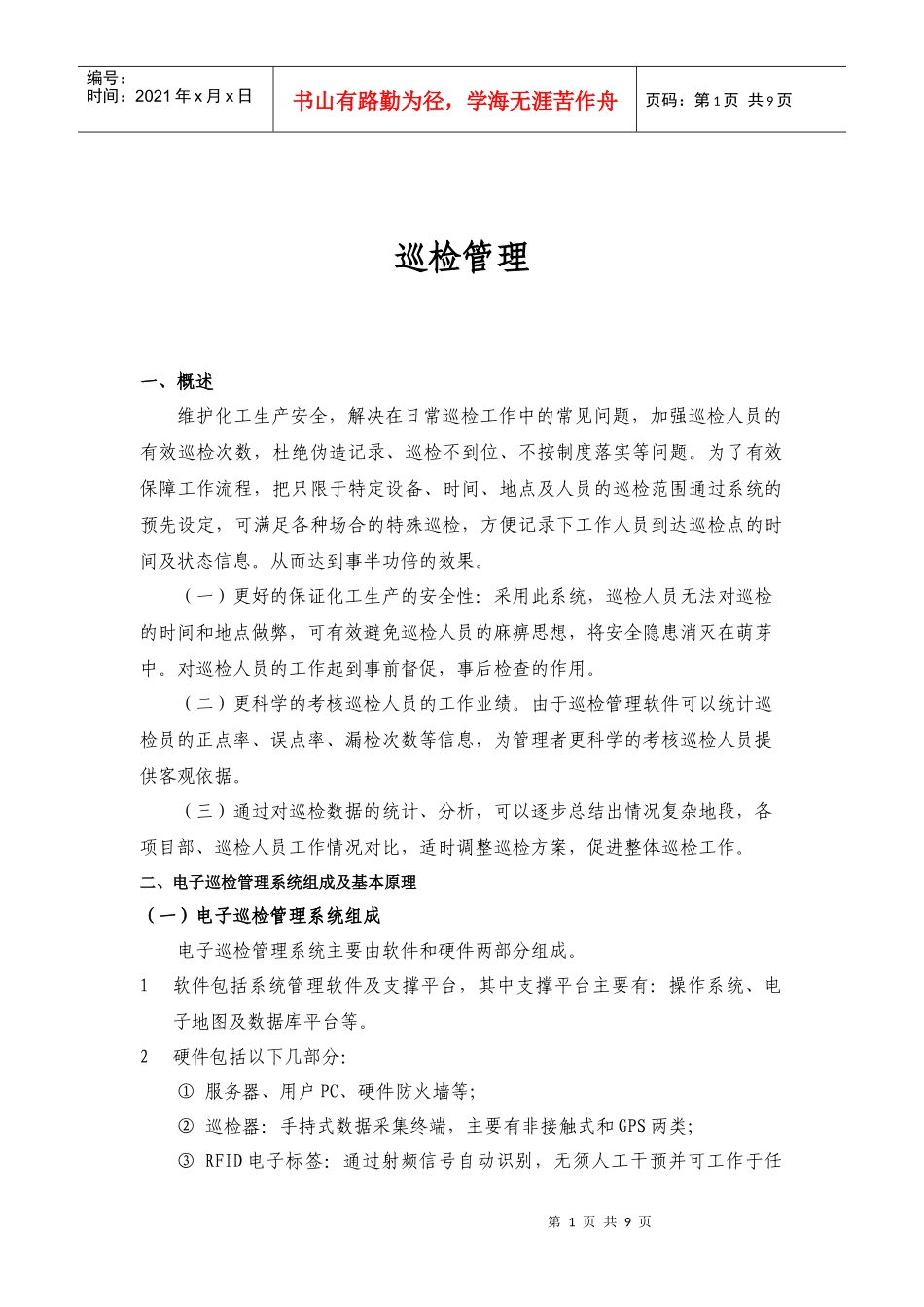

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页巡检管理一、概述维护化工生产安全，解决在日常巡检工作中的常见问题，加强巡检人员的有效巡检次数，杜绝伪造记录、巡检不到位、不按制度落实等问题。为了有效保障工作流程，把只限于特定设备、时间、地点及人员的巡检范围通过系统的预先设定，可满足各种场合的特殊巡检，方便记录下工作人员到达巡检点的时间及状态信息。从而达到事半功倍的效果。（一）更好的保证化工生产的安全性：采用此系统，巡检人员无法对巡检的时间和地点做弊，可有效避免巡检人员的麻痹思想，将安全隐患消灭在萌芽中。对巡检人员的工作起到事前督促，事后检查的作用。（二）更科学的考核巡检人员的工作业绩。由于巡检管理软件可以统计巡检员的正点率、误点率、漏检次数等信息，为管理者更科学的考核巡检人员提供客观依据。（三）通过对巡检数据的统计、分析，可以逐步总结出情况复杂地段，各项目部、巡检人员工作情况对比，适时调整巡检方案，促进整体巡检工作。二、电子巡检管理系统组成及基本原理（一）电子巡检管理系统组成电子巡检管理系统主要由软件和硬件两部分组成。1软件包括系统管理软件及支撑平台，其中支撑平台主要有：操作系统、电子地图及数据库平台等。2硬件包括以下几部分：①服务器、用户PC、硬件防火墙等；②巡检器：手持式数据采集终端，主要有非接触式和GPS两类；③RFID电子标签：通过射频信号自动识别，无须人工干预并可工作于任第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页何恶劣环境；数据采集器（PDA）RFID电子标签2.1数据采集器（PDA）把数据采集器的前端靠近RFID电子标签，巡检器即会自动探测和读取数据。若信息读取成功，工作指示灯会闪亮，同时蜂鸣器发出“嘀”音提示。如数据采集器器工作正常，需有指示灯提示设备运行正常（非读取信息成功提示）。2.2RFID电子标签：感应距离0-10m；无需电源；内置具有唯一代码；抗冲击、防浸水；可在：-20℃+55℃的温度范围内使用。3电子巡检管理系统基本原理系统由工业防爆GPS智能终端和系统管理平台利用GPRS或Wifi网络组成一个实时巡检管理系统。巡检人员在巡检时携带手持式的GPS智能终端，可自动或手动（按网络信号覆盖范围）向管理中心通过GPRS或Wifi网络发送位置信息，若发现设备发生故障可以记录在GPS智能终端内，并可经GPRS或Wifi网络传回系统管理平台，在需要检查附属设施处，工作状态和运行参数也可以同样的方式传回系统管理平台。系统管理平台会对人员的位置信息，设备故障，设施的状态和参数自动统计，分析合评估，并生成各类统计分析报表，通过巡检到位报表了解巡检人员的巡检轨迹和巡检到位情况；通过管线故障和设施状态、参数等数据类报表可掌握、分析设施运行情况，缺陷分析。所有巡检人员位置信息，设备状态和运行参数可以实时，自动地进行汇总，第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页并且最大程度保证了数据的客观与真实，避免了各种人为因素，并在数据真实的基础上，根据管理者的需求实现对设备状态和参数的分析和统计，为设备及附属设施的日常运行，维护保养提供有力的帮助。。4组网示意图4.1基于无线网络的混合桥接组网、第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页对于远距离的点使用点对点方式，近距离的多个点采用点对多点方式，有阻挡的点使用中继;对于点对点的无线桥接方式，50公里内几乎没有影响，一般可提供从1M到11M的通信速率;PDA在混合桥接网络中稳定有效的信号接收范围为100M；无线网络在实际环境中的安装图；第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页4.2基于GPRS的组网不需要在生产工作区安装信号发送设备；数据通过移动运营商网络传输，在信号覆盖区可实现实时传输；4.3系统整体组网第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页5常见巡检...
