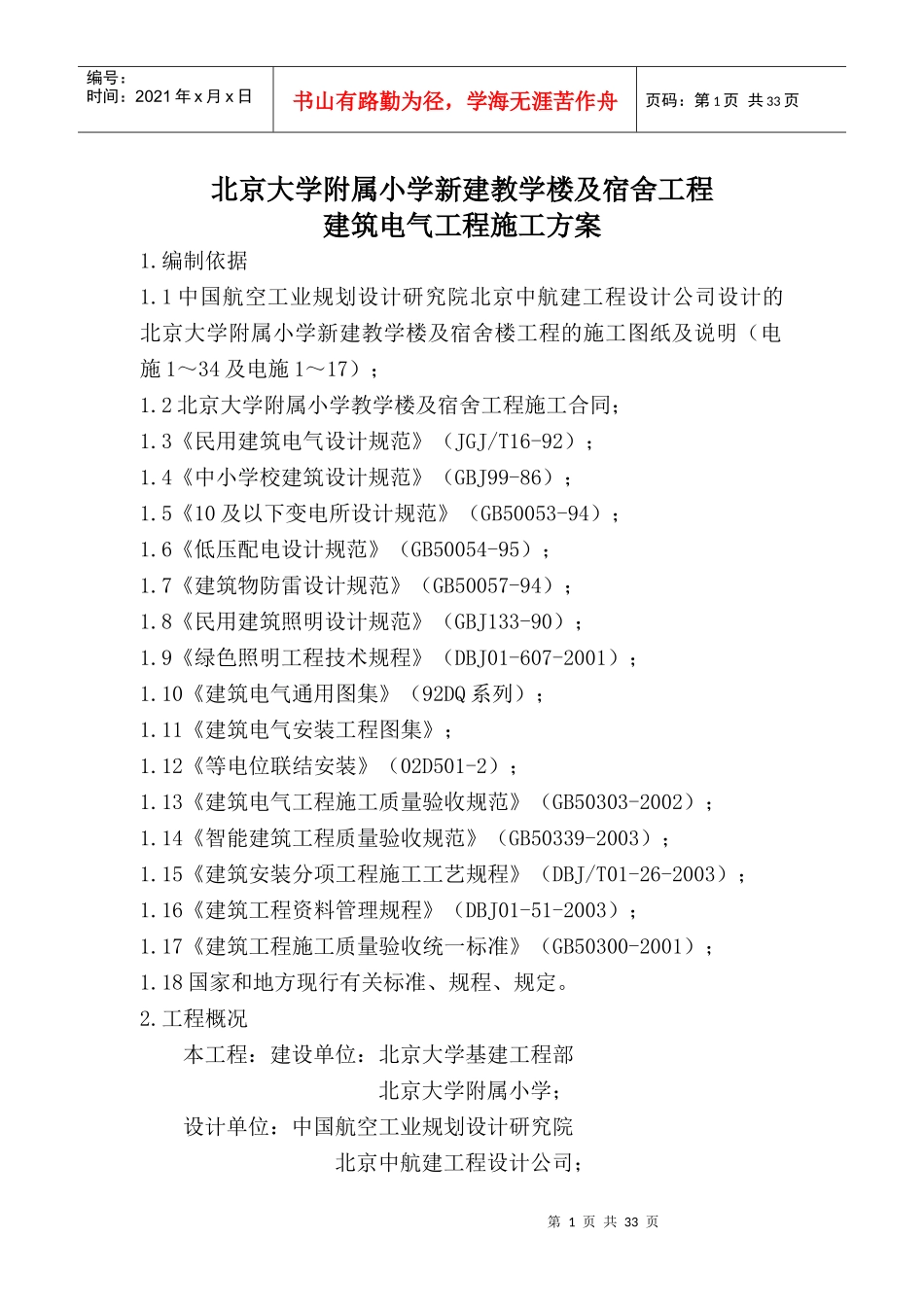

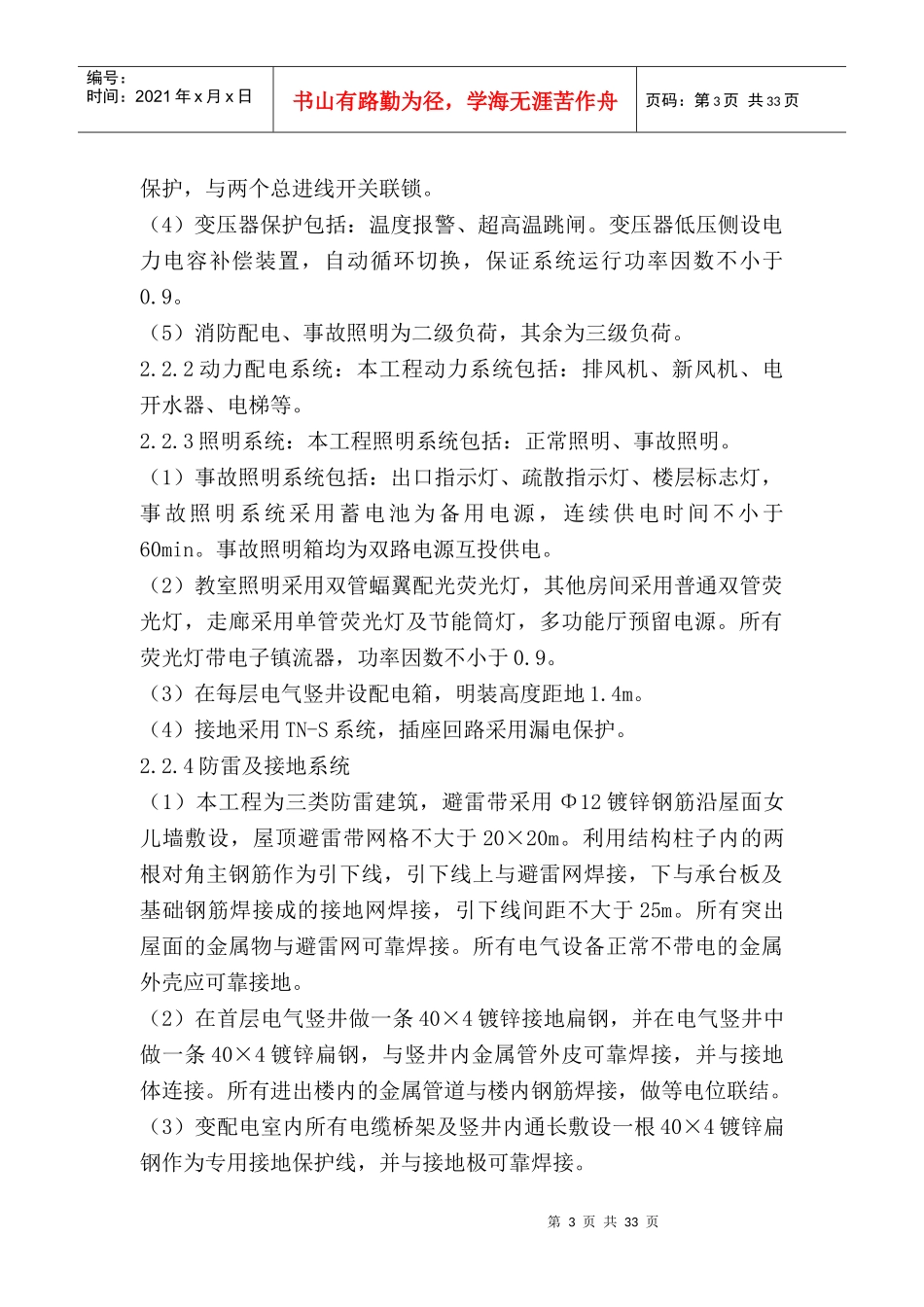

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页北京大学附属小学新建教学楼及宿舍工程建筑电气工程施工方案1.编制依据1.1中国航空工业规划设计研究院北京中航建工程设计公司设计的北京大学附属小学新建教学楼及宿舍楼工程的施工图纸及说明（电施1～34及电施1～17）；1.2北京大学附属小学教学楼及宿舍工程施工合同；1.3《民用建筑电气设计规范》（JGJ/T16-92）；1.4《中小学校建筑设计规范》（GBJ99-86）；1.5《10及以下变电所设计规范》（GB50053-94）；1.6《低压配电设计规范》（GB50054-95）；1.7《建筑物防雷设计规范》（GB50057-94）；1.8《民用建筑照明设计规范》（GBJ133-90）；1.9《绿色照明工程技术规程》（DBJ01-607-2001）；1.10《建筑电气通用图集》（92DQ系列）；1.11《建筑电气安装工程图集》；1.12《等电位联结安装》（02D501-2）；1.13《建筑电气工程施工质量验收规范》（GB50303-2002）；1.14《智能建筑工程质量验收规范》（GB50339-2003）；1.15《建筑安装分项工程施工工艺规程》（DBJ/T01-26-2003）；1.16《建筑工程资料管理规程》（DBJ01-51-2003）；1.17《建筑工程施工质量验收统一标准》（GB50300-2001）；1.18国家和地方现行有关标准、规程、规定。2.工程概况本工程：建设单位：北京大学基建工程部北京大学附属小学；设计单位：中国航空工业规划设计研究院北京中航建工程设计公司；第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页监理单位：北京鸿厦基建监理有限公司。施工单位：河北鹏达建设集团有限公司。本工程位于北京大学附属小学校园内，总建筑面积11666.23m2，为现浇钢筋混凝土框架结构，地下一层，地上四层，局部六层；建筑高度22.60m。本工程主教学楼门厅室内地坪标高为±0.000，相当于绝对高程50.993m，主教学楼一层室内地坪标高为+0.900m，室内外高差1.80m。2.1建筑概况北京大学附属小学新建教学楼与宿舍楼工程，内容包括：教学楼、宿舍楼、厨房、多功能教室等。建筑东侧与原有教学楼相接，西侧与两栋保留建筑相邻，校园内有若干古树保留。该建筑物的耐火等级为二级（半地下室的耐火等级为一级），建筑抗震设防烈度为8度，建筑物的合理使用年限≥50年。2.2电气工程概况2.2.1变配电系统（1）本工程设一个配电室，在教学楼的地下室。供电方式采用一路10KV入户，电源引自力学开闭站，不设高压П接室。高压侧采用环网柜：设一个进线柜，两个出线柜。设两台630KVA的SG10系列非包封线圈干式变压器，变压器带IP20防护等级外壳，强制风冷。2号变压器带本楼的空调负荷，1号变压器带本楼除空调以外的所有负荷。（2）380V低压系统采用单母线分段运行方式，设低压母线联络，低压母练采用手动投入的方式，并设防误操作联锁。确保两路电源不并列运行。（3）高压柜采用下进下出，变压器采用下进上出，低压柜采用上进上出方式。高压主进线采用SF6负荷开关，馈出线采用SF6负荷开关和高压熔断器的方式，低压主进线开关采用短延时、长延时及瞬时保护，馈出支路开关采用速断和过流保护。联络开关不设短延时第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页保护，与两个总进线开关联锁。（4）变压器保护包括：温度报警、超高温跳闸。变压器低压侧设电力电容补偿装置，自动循环切换，保证系统运行功率因数不小于0.9。（5）消防配电、事故照明为二级负荷，其余为三级负荷。2.2.2动力配电系统：本工程动力系统包括：排风机、新风机、电开水器、电梯等。2.2.3照明系统：本工程照明系统包括：正常照明、事故照明。（1）事故照明系统包括：出口指示灯、疏散指示灯、楼层标志灯，事故照明系统采用蓄电池为备用电源，连续供电时间不小于60min。事故照明箱均为双路电源互投供电。（2）教室照明采用双管蝠翼配光荧光灯，其他房间采用普通双管荧光灯，走廊采用单管荧光灯及节能筒灯，多功能厅预留电源。所有荧光灯带电子镇流器，功率因数不小于0.9。（3）在每层电气竖井设配电箱，明装高度距地1.4m。（4）接地采用TN-S系统，插座回路采用...
