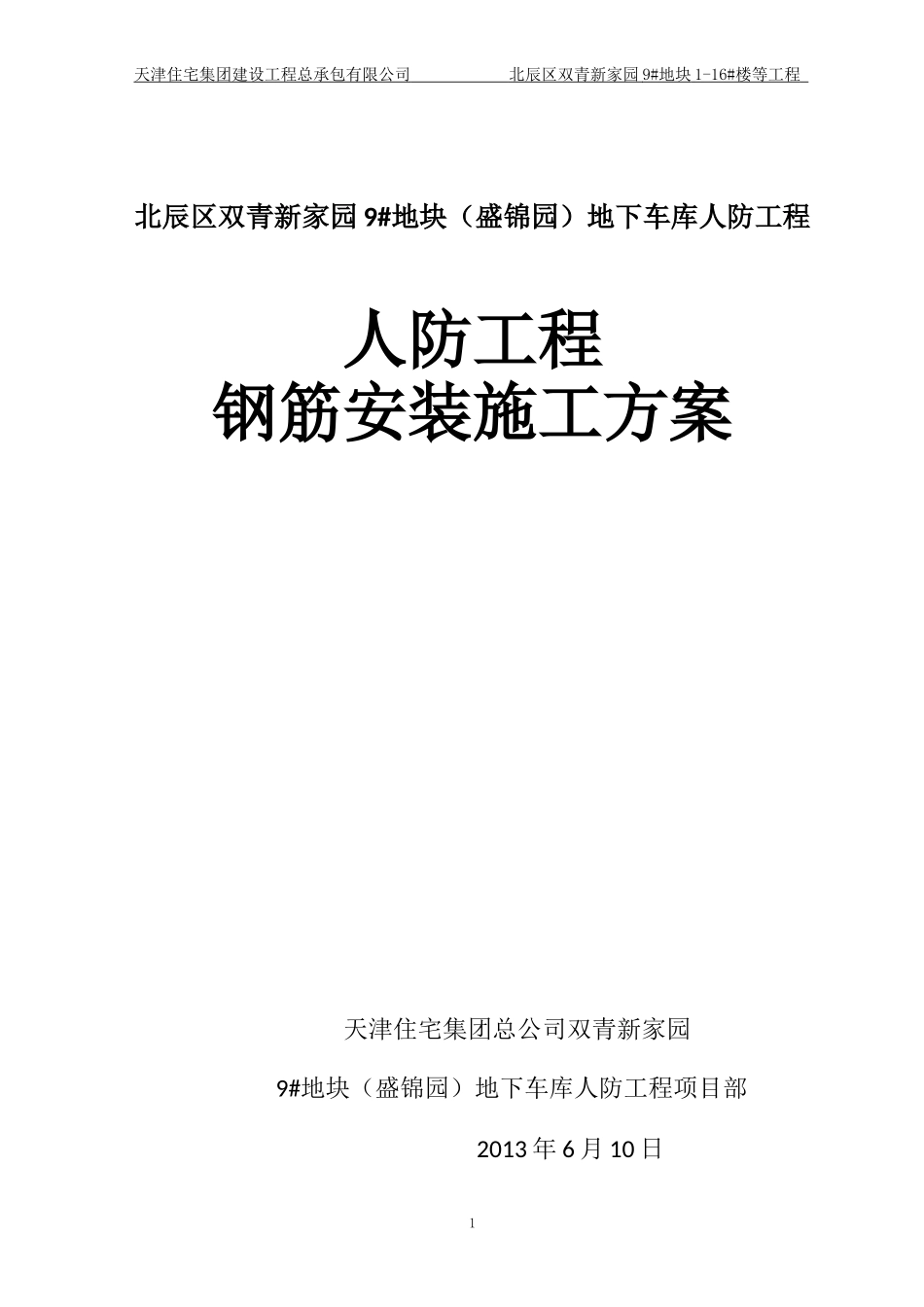

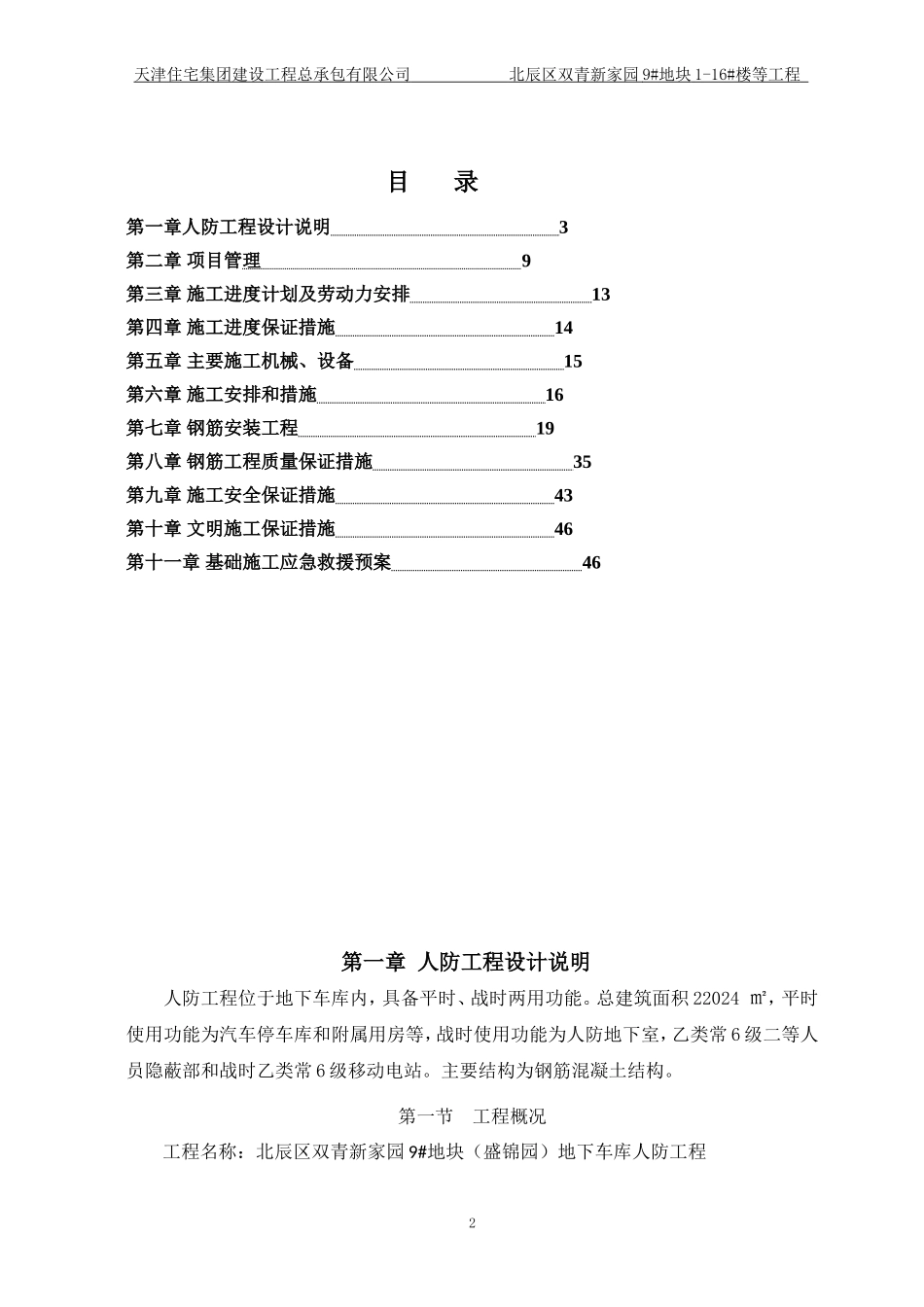

天津住宅集团建设工程总承包有限公司北辰区双青新家园9#地块1-16#楼等工程北辰区双青新家园9#地块（盛锦园）地下车库人防工程人防工程钢筋安装施工方案天津住宅集团总公司双青新家园9#地块（盛锦园）地下车库人防工程项目部2013年6月10日1天津住宅集团建设工程总承包有限公司北辰区双青新家园9#地块1-16#楼等工程目录第一章人防工程设计说明3第二章项目管理9第三章施工进度计划及劳动力安排13第四章施工进度保证措施14第五章主要施工机械、设备15第六章施工安排和措施16第七章钢筋安装工程19第八章钢筋工程质量保证措施35第九章施工安全保证措施43第十章文明施工保证措施46第十一章基础施工应急救援预案46第一章人防工程设计说明人防工程位于地下车库内，具备平时、战时两用功能。总建筑面积22024㎡，平时使用功能为汽车停车库和附属用房等，战时使用功能为人防地下室，乙类常6级二等人员隐蔽部和战时乙类常6级移动电站。主要结构为钢筋混凝土结构。第一节工程概况工程名称：北辰区双青新家园9#地块（盛锦园）地下车库人防工程2天津住宅集团建设工程总承包有限公司北辰区双青新家园9#地块1-16#楼等工程工程建设地点：北辰区双青新家园9#地块。工程设计单位：天津市房屋鉴定勘测设计院，勘察单位：核工业天津勘察院，建设单位：天津市保障住房建设投资有限公司。1、人防工程基本概况：人防工程位置在地下一层，建筑面积22024㎡，其中战时乙类常6级二等人员隐蔽部建筑面积21581㎡，战时乙类常6级移动电站建筑面积443㎡。建筑层高3.8m，覆土厚度1.5m。防水等级为有种植土的顶板防水等级为一级，战时配电间防水等级为一级，其余部分防水等级为二级。本工程共设12个防护单元体：防护单元一：建筑面积1576㎡，掩蔽面积1116㎡，抗爆单元4个，掩蔽人数1116人疏散宽度3.9m，含主要出入口楼梯间面积58㎡。防护单元二：建筑面积1870㎡，掩蔽面积1276㎡，抗爆单元4个，掩蔽人数1276人疏散宽度3.9m，含主要出入口楼梯间面积18㎡。防护单元三：建筑面积1770㎡，掩蔽面积1262㎡，抗爆单元4个，掩蔽人数1262人疏散宽度3.9m，含主要出入口自行车坡道面积58㎡。防护单元四：建筑面积1529㎡，掩蔽面积1016㎡，抗爆单元3个，掩蔽人数1016人疏散宽度3.9m，含主要出入口自行车坡道面积58㎡。防护单元五：建筑面积1964㎡，掩蔽面积1403㎡，抗爆单元4个，掩蔽人数1403人疏散宽度4.2m，含主要出入口楼梯间面积31㎡。防护单元六：建筑面积1838㎡，掩蔽面积1332㎡，抗爆单元4个，掩蔽人数1332人疏散宽度4.2m，含主要出入口楼梯间面积24㎡。防护单元七：建筑面积1991㎡，掩蔽面积1497㎡，抗爆单元4个，掩蔽人数1497人疏散宽度4.5m。防护单元八：建筑面积1797㎡，掩蔽面积1259㎡，抗爆单元4个，掩蔽人数1259人疏散宽度3.9m，含主要出入口汽车坡道面积75㎡。防护单元九：建筑面积1639㎡，掩蔽面积1150㎡，抗爆单元4个，掩蔽人数1150人疏散宽度3.9m，含主要出入口楼梯间面积22㎡。防护单元十：建筑面积1997㎡，掩蔽面积1474㎡，抗爆单元4个，掩蔽人数1474人疏散宽度5.1m。防护单元十一：建筑面积1745㎡，掩蔽面积1223㎡，抗爆单元4个，掩蔽人数1223人，疏散宽度3.9m，含主要出入口自行车坡道面积79㎡。防护单元十二：建筑面积1955㎡，掩蔽面积1363㎡，抗爆单元4个，掩蔽人数13633天津住宅集团建设工程总承包有限公司北辰区双青新家园9#地块1-16#楼等工程人，疏散宽度5.4m，含主要出入口自行车坡道面积67㎡。人防电站一：建筑面积152㎡，发电机功率120KW。人防电站二：建筑面积157㎡，发电机功率120KW。人防电站三：建筑面积134㎡，发电机功率120KW。2：工程做法：（主要部分）结构类型基础：人防工程（地下车库）为桩基承台筏板基础。主要结构尺寸基础槽底标高：地下车库为-6.55m，桩基础：钢筋混凝土灌注桩。基础承台：承台尺寸为3000×2800基础底板厚：地下车库为500厚，地下室柱为600×600地下室顶板厚为450。基础部分混凝土强度等级：地下车库基础为C35砼。该工程标高为相对标高，室外地坪标高为-0.450m，人防顶板上皮标高为-1.950m。3、孔口防护设计：本工程人防门采用单扇钢筋混凝土防护密闭门、双扇钢结构防...
