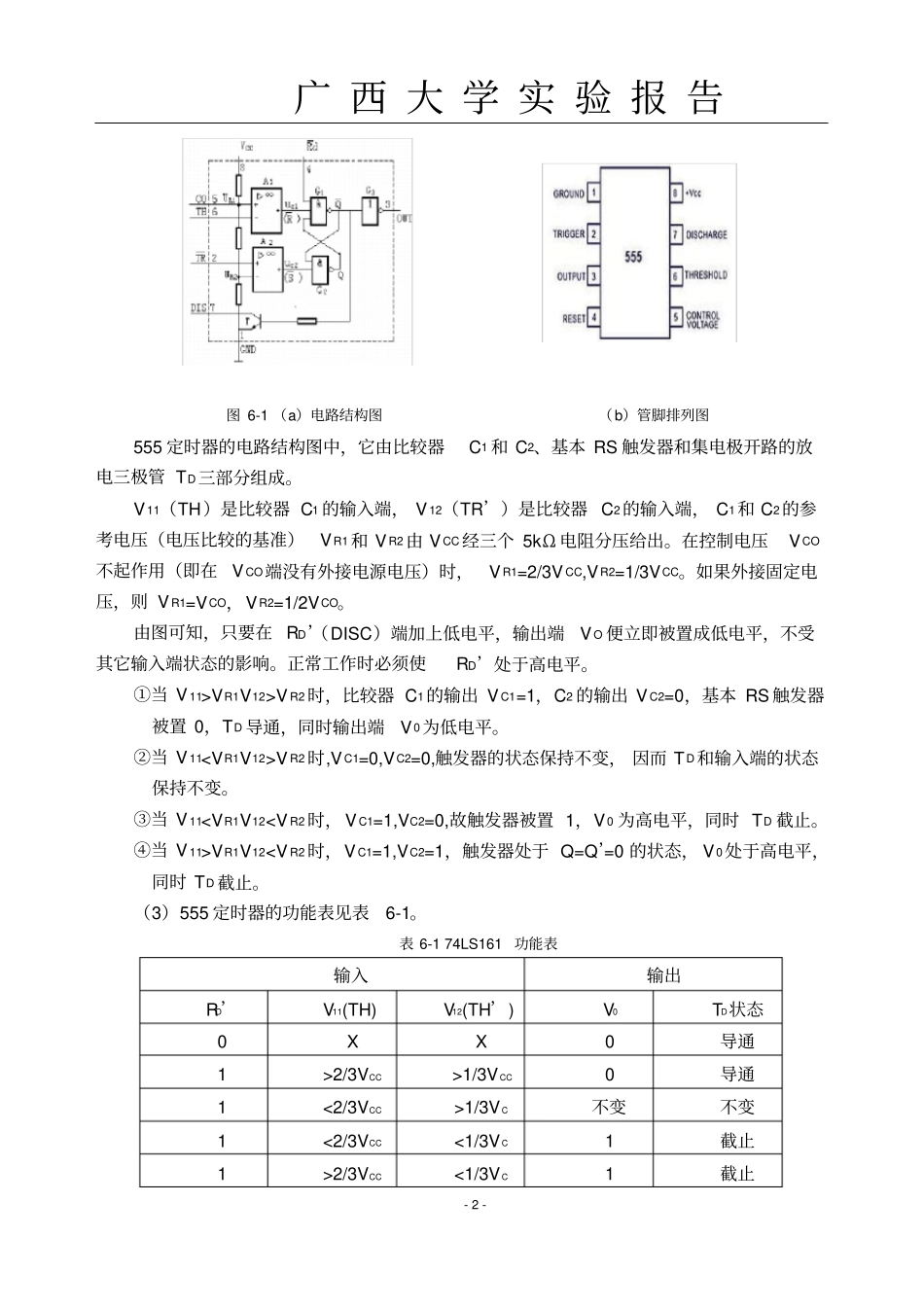

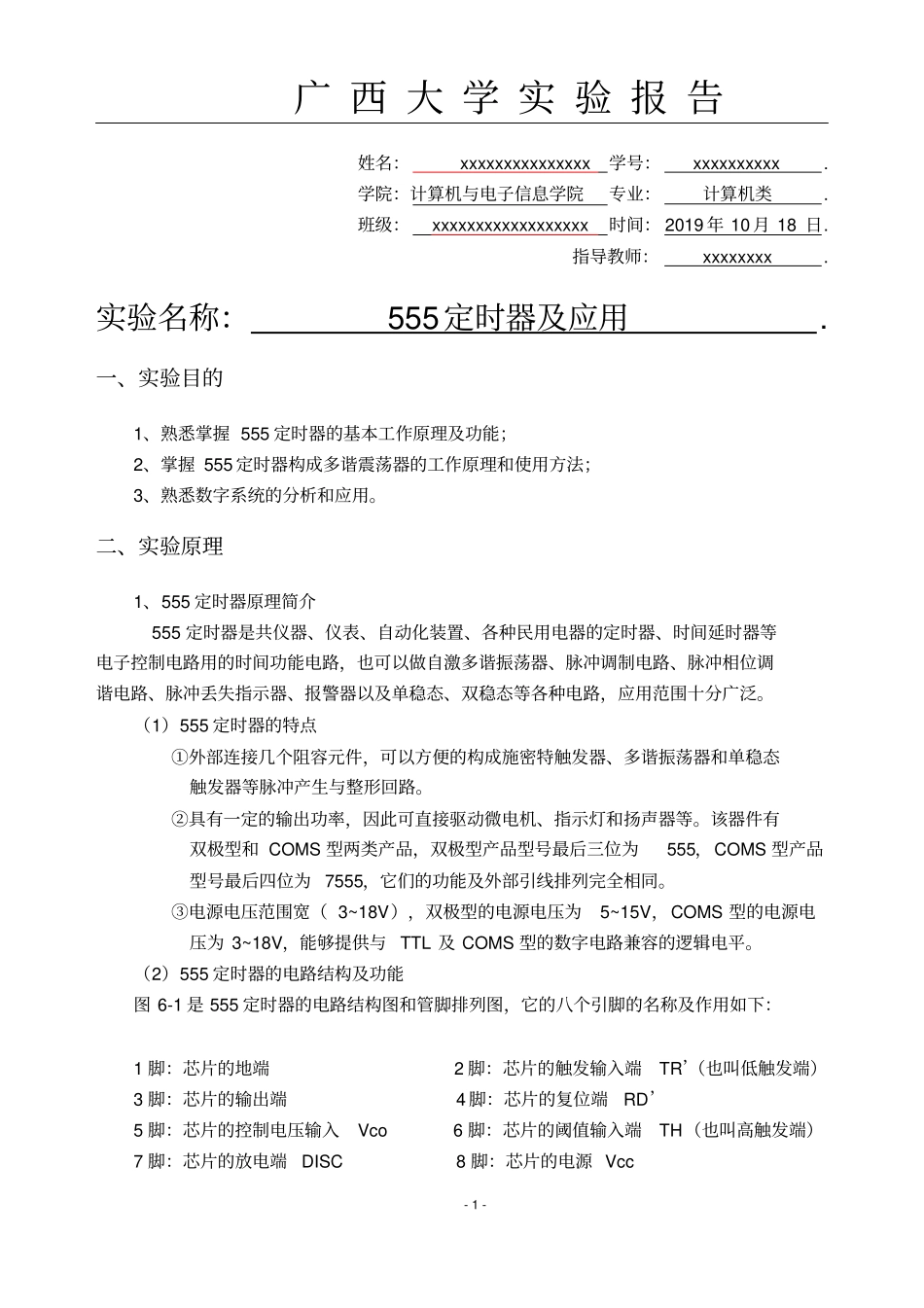

广西大学实验报告-1-姓名：xxxxxxxxxxxxxxx学号：xxxxxxxxxx.学院：计算机与电子信息学院专业：计算机类.班级：xxxxxxxxxxxxxxxxxx时间：2019年10月18日.指导教师：xxxxxxxx.实验名称：555定时器及应用.一、实验目的1、熟悉掌握555定时器的基本工作原理及功能；2、掌握555定时器构成多谐震荡器的工作原理和使用方法；3、熟悉数字系统的分析和应用。二、实验原理1、555定时器原理简介555定时器是共仪器、仪表、自动化装置、各种民用电器的定时器、时间延时器等电子控制电路用的时间功能电路，也可以做自激多谐振荡器、脉冲调制电路、脉冲相位调谐电路、脉冲丢失指示器、报警器以及单稳态、双稳态等各种电路，应用范围十分广泛。（1）555定时器的特点①外部连接几个阻容元件，可以方便的构成施密特触发器、多谐振荡器和单稳态触发器等脉冲产生与整形回路。②具有一定的输出功率，因此可直接驱动微电机、指示灯和扬声器等。该器件有双极型和COMS型两类产品，双极型产品型号最后三位为555，COMS型产品型号最后四位为7555，它们的功能及外部引线排列完全相同。③电源电压范围宽（3~18V），双极型的电源电压为5~15V，COMS型的电源电压为3~18V，能够提供与TTL及COMS型的数字电路兼容的逻辑电平。（2）555定时器的电路结构及功能图6-1是555定时器的电路结构图和管脚排列图，它的八个引脚的名称及作用如下：1脚：芯片的地端2脚：芯片的触发输入端TR’（也叫低触发端）3脚：芯片的输出端4脚：芯片的复位端RD’5脚：芯片的控制电压输入Vco6脚：芯片的阈值输入端TH（也叫高触发端）7脚：芯片的放电端DISC8脚：芯片的电源Vcc广西大学实验报告-2-图6-1（a）电路结构图（b）管脚排列图555定时器的电路结构图中，它由比较器C1和C2、基本RS触发器和集电极开路的放电三极管TD三部分组成。V11（TH）是比较器C1的输入端，V12（TR’）是比较器C2的输入端，C1和C2的参考电压（电压比较的基准）VR1和VR2由VCC经三个5kΩ电阻分压给出。在控制电压VCO不起作用（即在VCO端没有外接电源电压）时，VR1=2/3VCC,VR2=1/3VCC。如果外接固定电压，则VR1=VCO，VR2=1/2VCO。由图可知，只要在RD’（DISC）端加上低电平，输出端VO便立即被置成低电平，不受其它输入端状态的影响。正常工作时必须使RD’处于高电平。①当V11>VR1V12>VR2时，比较器C1的输出VC1=1，C2的输出VC2=0，基本RS触发器被置0，TD导通，同时输出端V0为低电平。②当V11VR2时,VC1=0,VC2=0,触发器的状态保持不变，因而TD和输入端的状态保持不变。③当V11VR1V122/3VCC>1/3VCC0导通1<2/3VCC>1/3VC不变不变1<2/3VCC<1/3VC1截止1>2/3VCC<1/3VC1截止广西大学实验报告-3-备注当控制电压输入端VCO外接电压时，表中2/3VCC应用VCO代替，表中1/3VC应用1/2VCO代替。2、用555定时器组成施密特触发器将555定时器的V11和V12两个输入端连在一起作为信号输入端，如图6-2（a）所示，即可得到施密特触发器。由于比较器C1和C2的参考电压不同，因而基本RS触发器的置0信号（VC1=0）和置1信号（VC12=0）必然发生在输入信号的不同电平。因此，输出电压VO由高电平变为低电平和由低电平变为高电平所对应的Vi值也不同，这样就形成了施密特触发器，其电压传输特性如图6-2（b）所示。图6-2（a）用555构成施密特触发器（b）电路的电压传输特性为提高比较器参考电压VR1和VR2稳定性，通常在VCO端接有0.01uF左右的滤电波容。根据555定时器的结构和功能可知：（1）当输入电压Vi=0时，V0=1；Vi由0逐渐升高到到2/3Vcc时，Vo由1变为0.（2）当输入电压Vi从高于2/3Vcc开始下降直到1/3Vcc时，Vo由0变为1.（3）由此得到555构成的施密特触发器的正向阈值电压VT+=2/3Vcc，反向阙值电压VT-=1/3Vcc,回差电压△VT=VT+-VT-=1/3Vcc.（4）如果参考电压由外接的电压Vco供给，则不难看出VT+=Vco,VT-=1/2Vco，△VT=1/2Vco.通过改变Vco值可以调...
