110kv变电站施工组织设计方案(DOC85页)VIP专享VIP免费

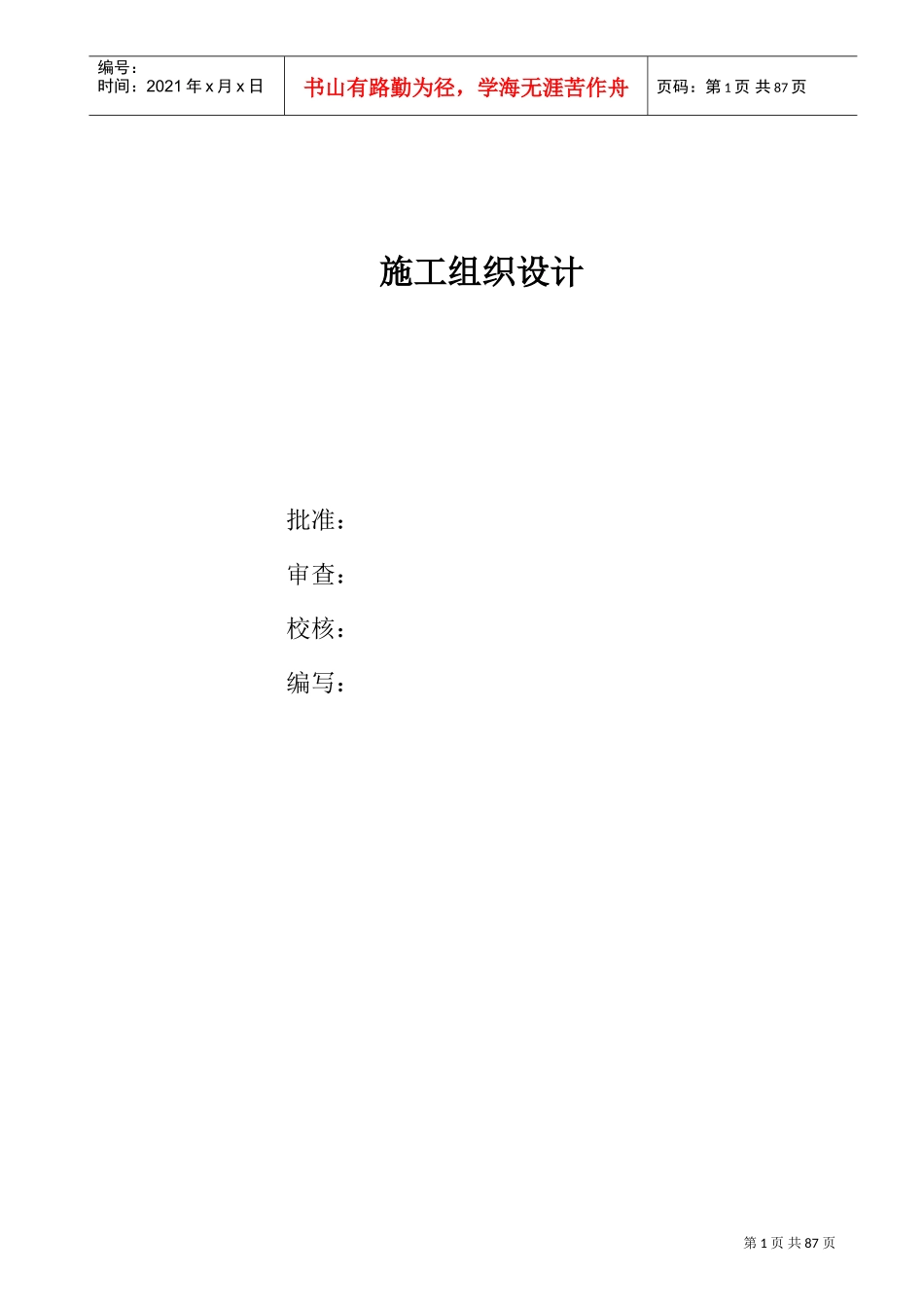

第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共87页施工组织设计批准：审查：校核：编写：第2页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共87页工程概况**水利枢纽施工供电变电站工程是为满足**水利枢纽工程施工用电而建设，该项目位于枢纽**大桥左侧下游约200m处。施工变电站的进线接于**地区东笋变，施工变电站建成投产后，将枢纽右岸已建成的临时变电站设备搬迁至施工变电站合并运行，线路延伸过江进施工变作为枢纽施工保安电源。本工程主要工程项目有：（）施工供电备用线路工程；（）施工供电线路工程；（）施工变电站土建及安装工程；施工布署3.2.1工程质量目标满足国家或电力施工验收规范，做到：土建分项工程和单位工程合格率，优良率以上；电气设备安装工程合格率％，优良率％以上；整项工程质量等级达到优良。3.2.2工期目标按招标范围的施工图纸工程内容及招标文件要求，计划总工期日历天。3.2.3安全目标群伤群亡事故为零；重大设备事故为零；重大火灾事故为零；轻伤事故率控制在‰以内。.4工程主要施工负责人简介第3页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共87页施工主要负责人简介见第二章中“拟投入本工作的主要人员表”。3.2.5施工工序总体安排本工程的施工是在场地平整工作完成后进行。施工队伍进场后，先按施工总平面图布置临时设施，并按平面布置要求对站内的主控楼基础和排水系统及线路工程进行施工，在主控楼基础和排水系统完成后即安排主控楼主体工程、设备基础、电缆沟、构架基础等施工；最后进行电气设备安装及站内各附属设施的施工。施工变电所建成投产后，即进行临时变电站搬迁工作。在土建施工过程中安排电气预埋、接地等交叉作业。施工进度计划根椐招标文件要求，本工程计划年月日开工，年月日完工，总日历工期天，详细的施工进度见《**水利枢纽施工供电输变电工程施工进度横道图》。第4页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共87页第5页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共87页施工总平面布置说明及附图3.4.1施工布置的原则（）本变电所内电气布置很紧凑，场内可用的临时设施用地较少，施工布置时应充分利用现有空地，以不占或少占永久设施用地为原则；（）充分利用地形和区域条件，合理布局，既要有利于生产、易于管理，又要便于生活，并符合国家有关安全、防火、卫生、环境保护等规定，直接为生产服务的设施尽量靠近施工现场，而生活和仓库等设施靠后布置。（）按合同规定做好防洪安全和环境保护规划，采取必要的措施，保护临时设施周围开挖后的边坡。3.4.2施工交通（）对外交通：**水利枢纽坝址在**市上游约22km。从**市经国道、枢纽右岸公路、平圩大桥可到枢纽左岸上坝公路，施工变电站位于枢纽左岸上坝公路旁边，对外交通方便，汽车可直通施工现场。（）场内运输：利用变电站▽180.0m平台空地，以不影响变压器基础施工为原则灵活布置。3.4.3水、电、风及通信（）供水：施工用水考虑采用抽水机抽取右江河水。在变电站附近的▽184.5m高程处建容积为20m3的蓄水池，Ф50mm供水管接至主要施工用水点。（）供电：由于甲方提供的工地变电所距离本工程施工场地较远，而本工程项目用电量较少，本工程施工考虑自备台和台的柴油发电机组根据施工需要供电。发电机房设在变电站▽184.5m高程平台的空地上。第6页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共87页（）供风：本工程石方开挖量较少，爆破钻孔计划采用手风钻，采用台柴油移动式空压机供风。（）通信：开工前与**市电信部门联系安装程控电话台，项目经理及副经理利用移动电话对外联络。3.4.4生产设施、仓库和堆料场（）砂石料：本工程所用片石及砂石料考虑在**市附近的采石场采购，自卸车运输至施工现场分级存放，储量按砼浇筑强度的天用量设置。（）混凝土生产系统：本工程砼总量不大，强度较小，计划在变电站设砼拌和站。拌和站布置台.4m3的砼拌和机，满足变电站土建工程砼及...
