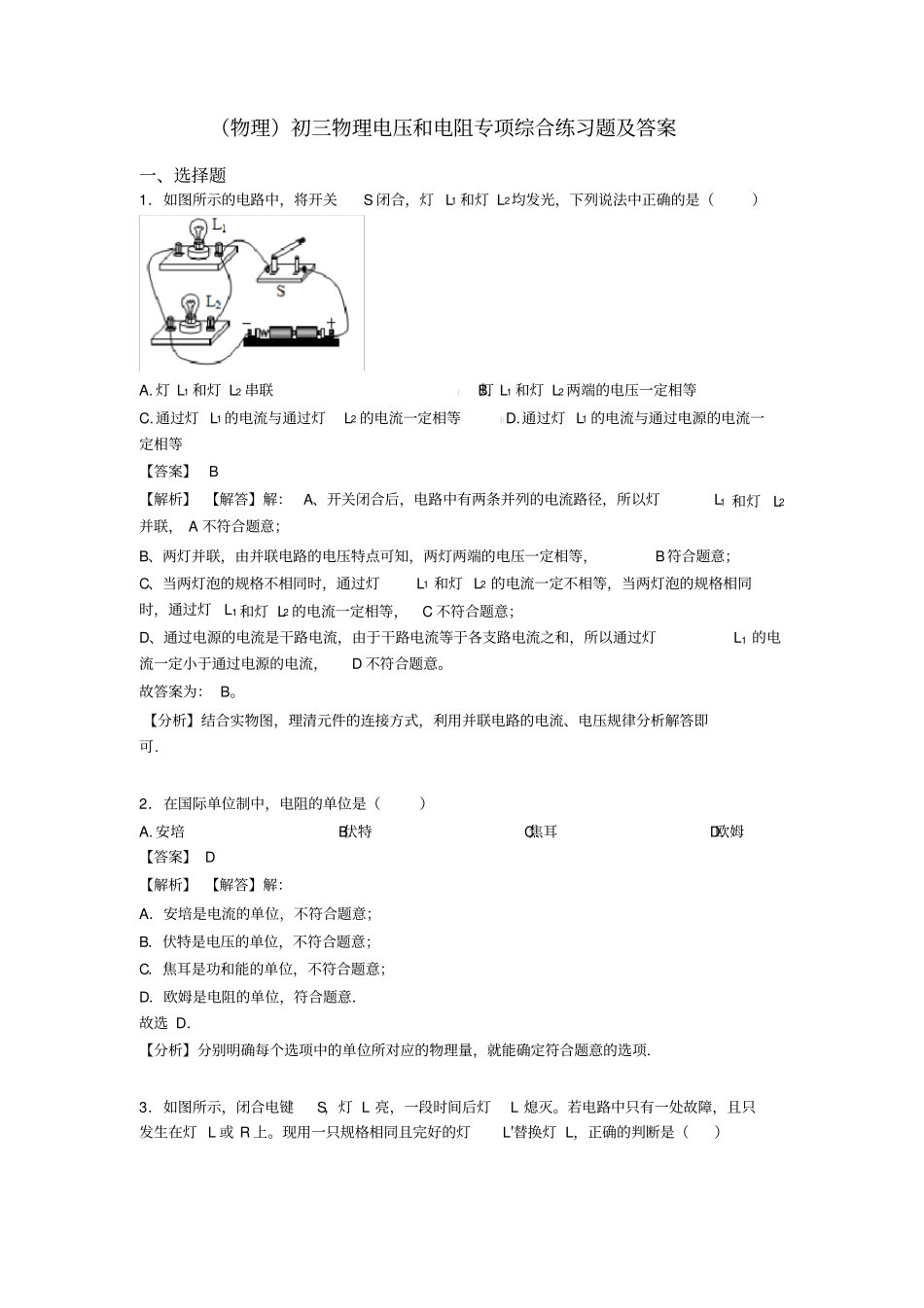

（物理）初三物理电压和电阻专项综合练习题及答案一、选择题1．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是（）A.灯L1和灯L2串联B.灯L1和灯L2两端的电压一定相等C.通过灯L1的电流与通过灯L2的电流一定相等D.通过灯L1的电流与通过电源的电流一定相等【答案】B【解析】【解答】解：A、开关闭合后，电路中有两条并列的电流路径，所以灯L1和灯L2并联，A不符合题意；B、两灯并联，由并联电路的电压特点可知，两灯两端的电压一定相等，B符合题意；C、当两灯泡的规格不相同时，通过灯L1和灯L2的电流一定不相等，当两灯泡的规格相同时，通过灯L1和灯L2的电流一定相等，C不符合题意；D、通过电源的电流是干路电流，由于干路电流等于各支路电流之和，所以通过灯L1的电流一定小于通过电源的电流，D不符合题意。故答案为：B。【分析】结合实物图，理清元件的连接方式，利用并联电路的电流、电压规律分析解答即可.2．在国际单位制中，电阻的单位是（）A.安培B.伏特C.焦耳D.欧姆【答案】D【解析】【解答】解：A．安培是电流的单位，不符合题意；B．伏特是电压的单位，不符合题意；C．焦耳是功和能的单位，不符合题意；D．欧姆是电阻的单位，符合题意．故选D．【分析】分别明确每个选项中的单位所对应的物理量，就能确定符合题意的选项．3．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是（）A.若灯L′亮，则灯L一定断路B.若灯L′亮，则灯L一定短路C.若灯L′不亮，则电阻R一定断路D.若灯L′不亮，则电阻R一定短路【答案】C【解析】【解答】解：若灯L′亮，说明其它电路是通的，则电阻R肯定完好，故障只能在灯L上，灯L可能是短路或断路，A、B不符合题意；若灯L′不亮，说明电路不通，则故障在电阻R上，考虑到小灯L原先不亮，则故障只能是电阻R断路；C符合题意，D不符合题意。故答案为：C。【分析】分析电路图，若用一只规格相同且完好的灯替换：若灯亮，说明是原来的灯断路，其它地方完好，换上新灯泡后能发光；原来的灯短路，其它地方完好，换上新灯泡能发光。若灯不亮，说明电阻R开路，换上灯也不亮。4．现代社会发展的三大支柱：能源、信息和材料，下列说法正确的是（）A.太阳能、风能、核能都是不可再生能源B.手机移动通信是利用电磁波来传递信息的C.“北斗”导航系统是利用超声波进行定位和导航的D.LED灯的核心元件发光二极管是由超导材料制成的【答案】B【解析】【解答】解：A、太阳能、风能是可再生能源，但是核能短时间内从自然界得不到补充，属于不可再生能源，故A错误；B、手机是利用电磁波来传递信息的，故B正确；C、超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播．故“北斗”导航是利用电磁波进行定位和导航的，故C错误；D、LED灯的核心元件发光二极管是由半导体材料制成的，故D错误．故选B．【分析】利用下列知识分析判断：（1）能在短时间内形成的能源属于可再生能源，不能在短时间内形成的能源属于不可再生能源；（2）手机是利用电磁波来传递信息的；（3）声波和电磁波都可以传递信息，但是声波不能在真空中传播，而电磁波可以在真空中传播，所以对于没有空气的情况下的信息传递一般都是通过电磁波实现的；（4）二极管是由半导体做成的器件，它具有单向导电性．5．在图中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是（）A.灯L短路B.灯L断路C.电阻R断路D.电阻R短路【答案】D【解析】【解答】先根据灯泡的亮度变化确定短路还是断路，然后根据电表的示数情况来判断电路故障具体位置.电流表示数变大，说明电路一定出现短路现象电阻R短路。故答案为：D。【分析】本题考查学生对电路故障的分析能力。先根据灯泡的亮度变化确定短路还是断路，然后根据电表的示数情况来判断电路故障具体位置，是短路还是断路。6．如图所示，闭合开关S，电路正常工作。过了一段时间，灯泡L熄灭，若两只电表的示数都变大，则下列判断正确的是（）A.电阻R断路B.电阻R短路C.灯...
