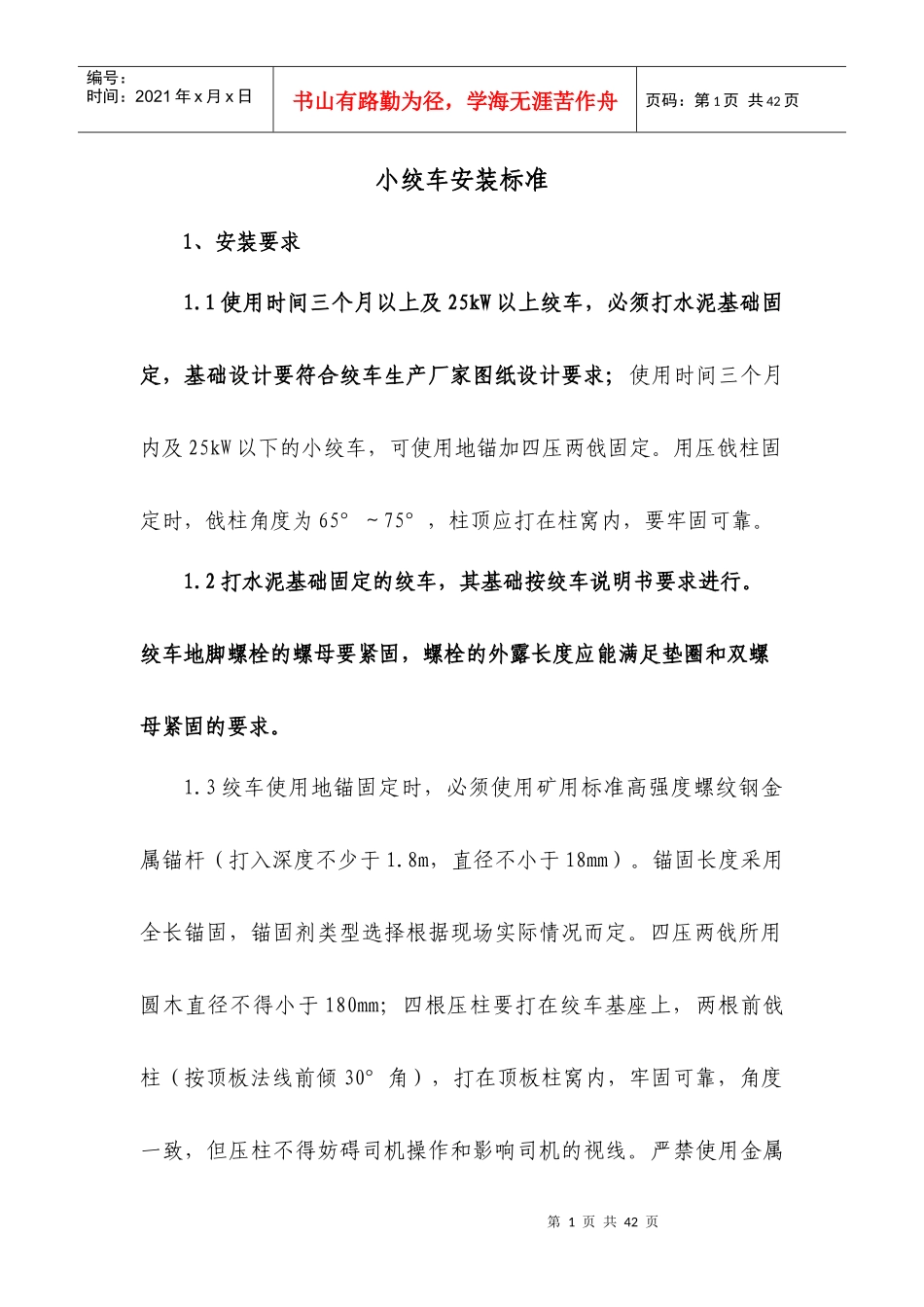

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页小绞车安装标准1、安装要求1.1使用时间三个月以上及25kW以上绞车，必须打水泥基础固定，基础设计要符合绞车生产厂家图纸设计要求；使用时间三个月内及25kW以下的小绞车，可使用地锚加四压两戗固定。用压戗柱固定时，戗柱角度为65°～75°，柱顶应打在柱窝内，要牢固可靠。1.2打水泥基础固定的绞车，其基础按绞车说明书要求进行。绞车地脚螺栓的螺母要紧固，螺栓的外露长度应能满足垫圈和双螺母紧固的要求。1.3绞车使用地锚固定时，必须使用矿用标准高强度螺纹钢金属锚杆（打入深度不少于1.8m，直径不小于18mm）。锚固长度采用全长锚固，锚固剂类型选择根据现场实际情况而定。四压两戗所用圆木直径不得小于180mm；四根压柱要打在绞车基座上，两根前戗柱（按顶板法线前倾30°角），打在顶板柱窝内，牢固可靠，角度一致，但压柱不得妨碍司机操作和影响司机的视线。严禁使用金属第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页支柱固定。绞车除压、戗柱外，必须有生根绳及钢丝绳防护网，生根绳要用直径为15.5mm以上的钢丝绳。接头处用不少于3付绳卡子卡牢，用不少于两根锚杆固定，锚杆有效深度不少于1.8m，生根绳严禁固定在棚腿上或其它地方。1.4绞车安装地点必须满足设备摆放、方便检修和便于安全操作的要求。安装后的绞车最突出部位与最近轨道的间距不得小于600mm，绞车最突出部位与巷道帮之间应留有不小于300mm的检修空间，绞车司机操作侧应有不小于1m2安全操作空间，绞车硐室高度不得小于2m。1.5上山施工，采用倒拉绞车时，迎头应装平式导向轮，禁止用小滑轮代替；导向轮的固定方式应在作业规程中明确规定，要全部外露，便于检查，并落实检查责任人。1.6绞车安装在专用绞车硐室时，滚筒中心线应与斜巷轨道中心线重合，误差不大于50mm，安装稳固，方便操作，钢丝绳排列整齐。小绞车在轨道一侧安装时，要保证绞车运行时，盘绳整齐、不爬绳、不咬绳。严禁用其它异物强行盘绳，条件允许时，可用导向第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页滑轮导向提升。1.7绞车钢丝绳的钩头，必须使用鸡心环，钩头绳卡的安装数量及方式必须符合有关规定。1.8斜巷绞车的每个钩头，都必须配有符合要求的保险绳，保险绳长度和提升车数相适应，不宜过长，绳头余长不大于100mm。当钢丝绳直径小于21.5mm时，保险绳应同主绳直径相同；当钢丝绳直径大于21.5mm时，可采用φ21.5mm的钢丝绳作为保险绳。2、绞车钢丝绳选用标准序号绞车名称规格型号钢丝绳直径（6*19）备注1调度绞车JD—11.4Φ15.52调度绞车JD—25Φ18.53调度绞车JD—40Φ18.54调度绞车JD—55Φ21.55调度绞车JD—75Φ21.5钢丝绳与滚筒的连接必须采用穿入绳眼再用双压板压紧的方式第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页连接，严禁剁股连接。钢丝绳在滚筒上应按序分层排列。钢丝绳在滚筒上的容量是最外层距滚筒边缘高度不小于该绳直径的2.5倍。斜坡运输所选用的钢丝绳型号必须符合《煤矿安全规程》具有6.5倍的安全系数。第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页调度绞车及钢丝绳日常检查内容和更换标准1、司机开车前检查绞车地脚罗栓和轴承座罗栓的紧固情况，松动的及时拧紧，脱落的及时补齐。检查护板是否变形、松动、底座是否有裂纹。2、闸带必须完整无断裂，磨损余厚不得少于4mm，铆钉不得磨闸轮，闸轮磨损不得大于2mm，表面光洁平滑，无明显沟痕，无油泥；各部罗栓、销、轴、拉杆罗栓及背帽、限位罗栓完整齐全，无弯曲、变形。3、小绞车施闸后，闸把位置应在水平线以上30°～40°时即应闸死，闸把位置严禁低于水平线（小绞车闸的工作行程不得超过全行程的2/3～4/5，此位即应闸死）。4、钢丝绳要求无弯折、硬伤、打结、严重锈蚀情况。钢丝绳在第6页共42页第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
