BAZ201101-48V通信电源系统安装指导书-VIP免费

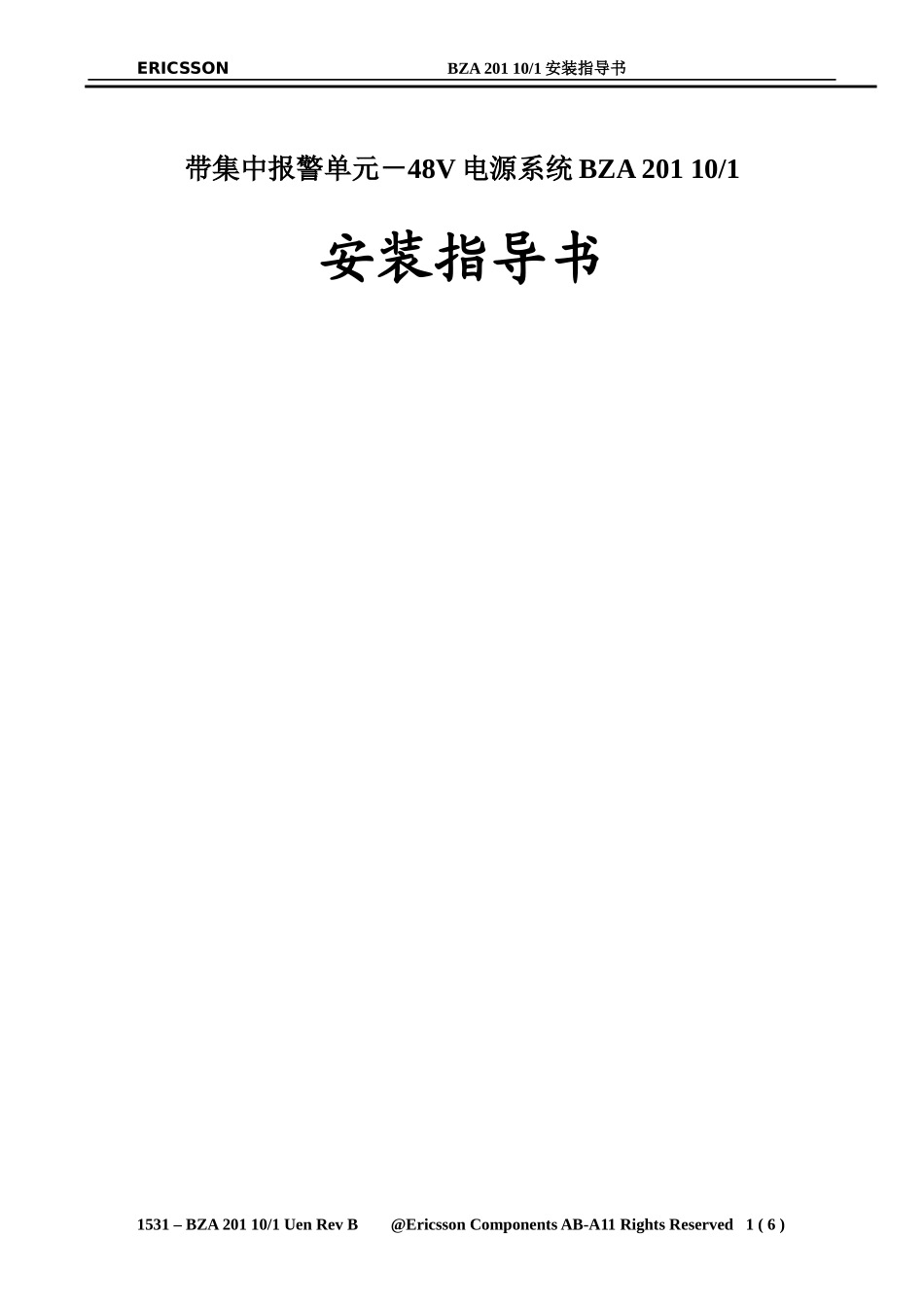

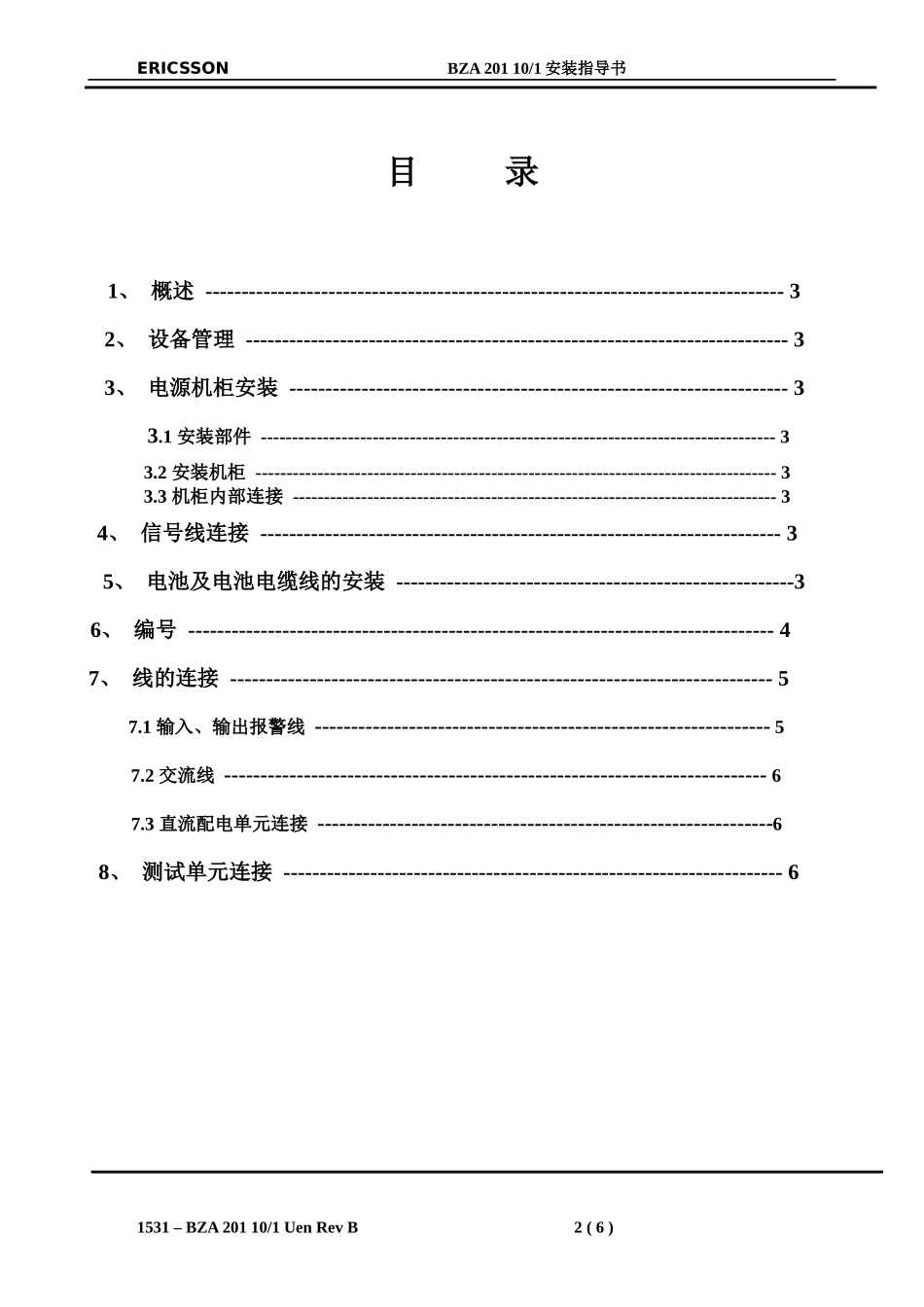

ERICSSONBZA20110/1安装指导书带集中报警单元－48V电源系统BZA20110/1安装指导书1531–BZA20110/1UenRevB@EricssonComponentsAB-A11RightsReserved1(6)BMJ401003/1说明书1（4）ERICSSONBZA20110/1安装指导书目录1、概述--------------------------------------------------------------------------------32、设备管理---------------------------------------------------------------------------33、电源机柜安装---------------------------------------------------------------------33.1安装部件-----------------------------------------------------------------------------------33.2安装机柜------------------------------------------------------------------------------------33.3机柜内部连接------------------------------------------------------------------------------34、信号线连接------------------------------------------------------------------------35、电池及电池电缆线的安装-------------------------------------------------------36、编号---------------------------------------------------------------------------------47、线的连接---------------------------------------------------------------------------57.1输入、输出报警线---------------------------------------------------------------57.2交流线---------------------------------------------------------------------------67.3直流配电单元连接---------------------------------------------------------------68、测试单元连接---------------------------------------------------------------------61531–BZA20110/1UenRevB2(6)ERICSSONBZA20110/1安装指导书1、概述本指导书适合-48V电源系统BZA20110/1的安装。2、设备管理当设备运到后，检查货物清单以及货物编号是否正确。开始安装前所用设备严禁取出，以防丢失或损坏。3、电源机柜安装3.1安装部件所有的安装部件可在下列单元中找到：主机柜BMJ201075/1扩展机柜BMJ201075/23.2安装机柜根据地板的平面图排列好机柜，通过调整机柜四角的螺钉，确保机柜与地面垂直。机柜侧面的四个孔（上面二个下面二个）是用来连接机柜与机柜的。一排机柜的未端，侧面的方孔应用型号为SAA70301/110的盖板盖上。3.3机柜内部连接3.3.1内部连接机柜间用水平铜条互相连接输出正、负极。3.3.2接地用35mm的电缆线把主机柜的正极与大接连接起来。4、信号线连接各模块间连接的信号线出厂时已做好，按照下面步骤连接信号线，参照《接线原理图1073-BZA20110/1Uen》从主机柜的报警单元开始（黄色端），连到下一个机柜的最上面的整流模块，再从这里连到下一机柜的最上面的整流模块，以此类推，除最后一个扩展机柜外，信号线从最上端的模块开始接到前一个机柜的最未端的模块。信号线应把最未一个扩展机柜的最上端与最下端的模块连起来。如果系统只有一个机柜，应用信号线把最上端与最下端的模块连接起来。所有信号线的未端均标有“黄”“棕”标记，黄色的插头应插入黄色的插座中，棕色的插头应插入棕色的插座中，所有的报警单元的接线出厂已做好，可参考《接线原理图1075-BZA20110/1Uen》进行接线。5、电池及电缆线的安装注意！电池短路电流>1000A，注意安全。参考图5，把电池电缆线从机柜顶端的孔接入机柜内；然后沿着机柜左边把电池电缆线接入电池断路器单元中，电池电缆线最大截面积为150平方毫米，每个接线柱最多可1531–BZA20110/1UenRevB3(6)BMJ401003/1说明书接四根电缆线，把第1组电池接入电池断路器单元下面的两个接线柱上，把第2组电池1（4）ERICSSONBZA20110/1安装指导书接入电池断路器单元上面的两个接线柱上。电池电缆线截面积要与电池断路器的断路器的电流值相对应。电流值电缆线截面积（平方毫米）190A2×70或1×150285A2×150380A2×1506、编号系统的每个单元必须编号，在安装系统时必须对每个单元进行编号可参考图1。图1系统单元编号示意图1531–BZA20110/1UenRevB4(6)ERICSSONBZA20110/1安装指导书7、线的连接7.1输...
