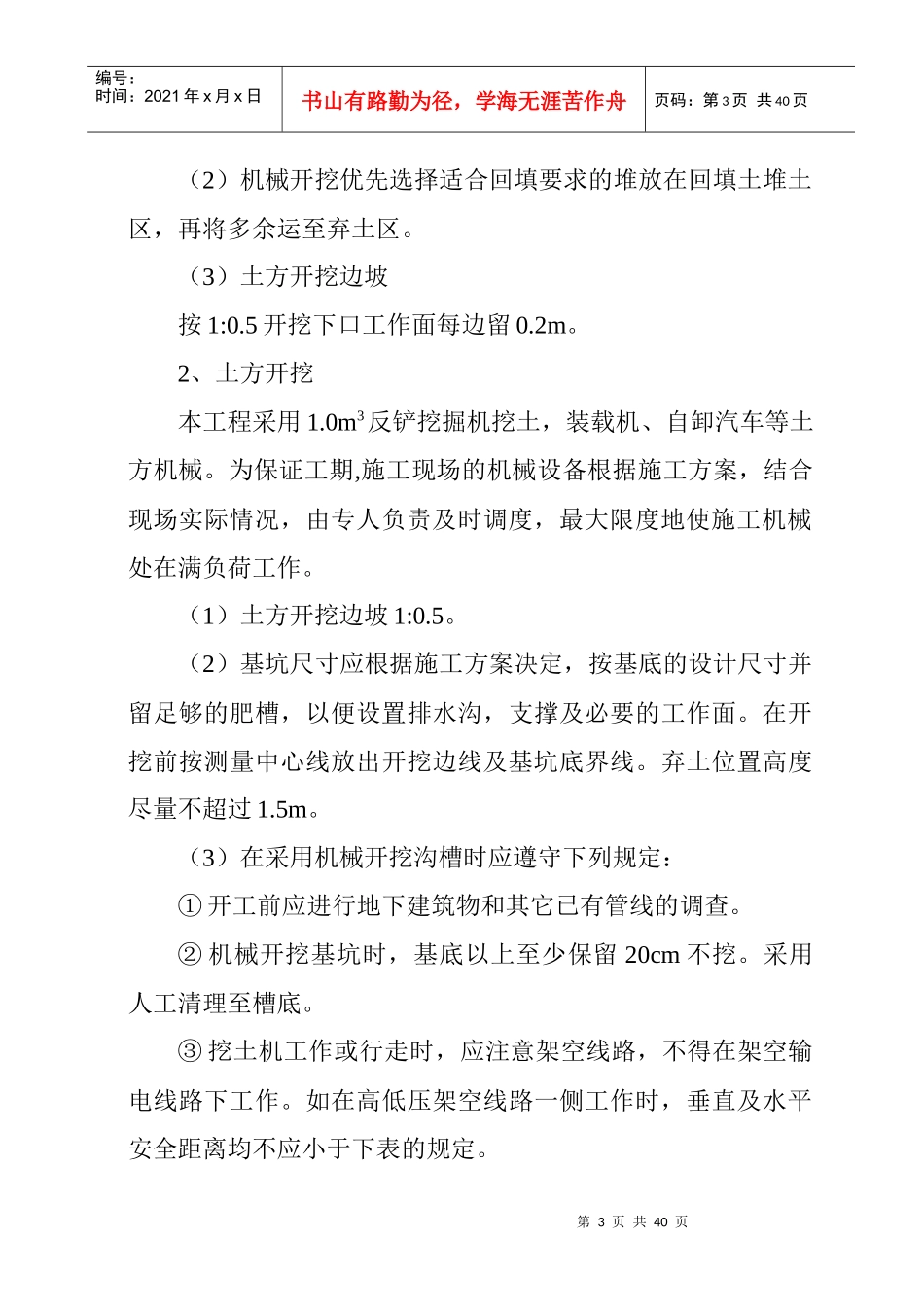

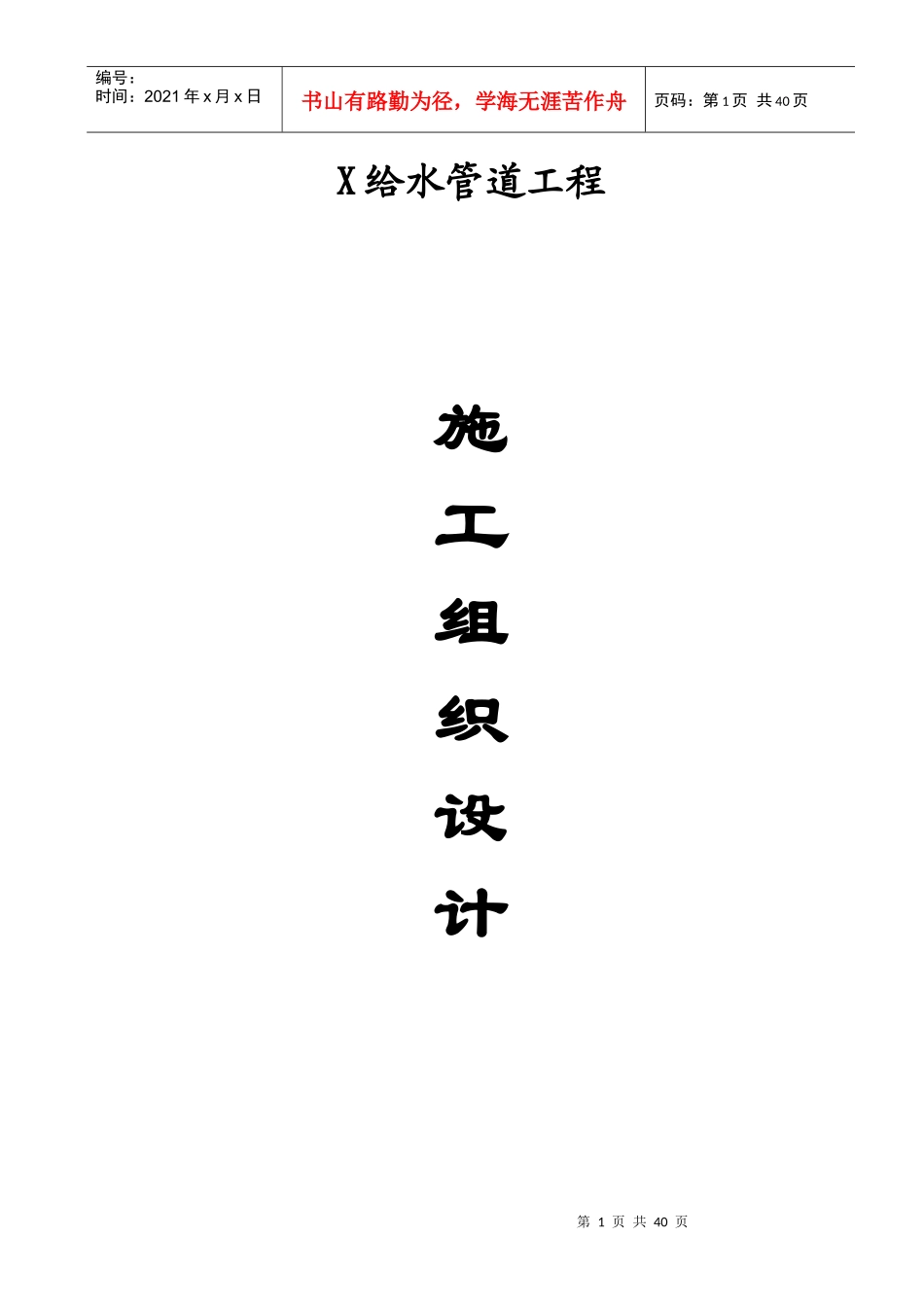

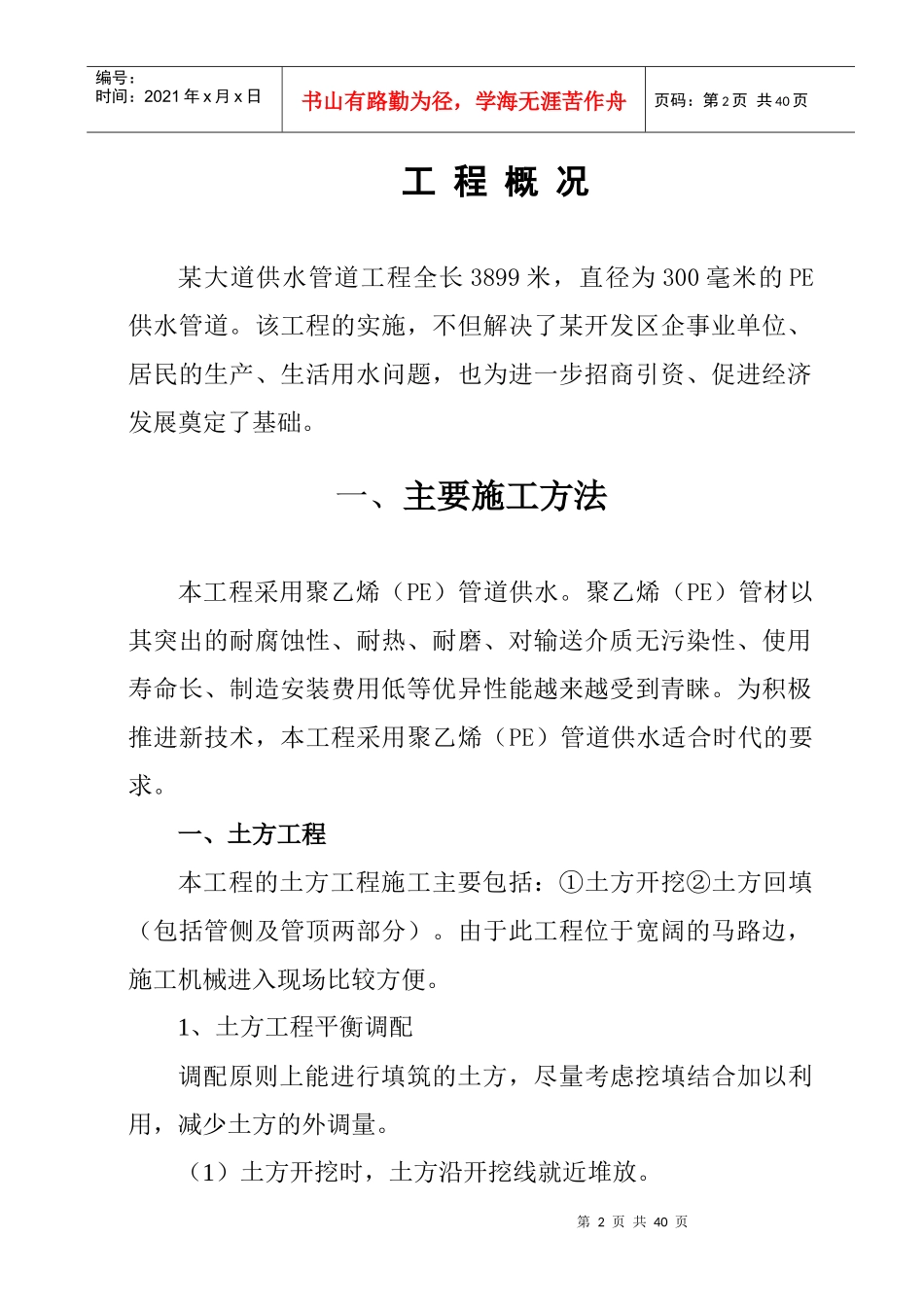

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页X给水管道工程施工组织设计第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页工程概况某大道供水管道工程全长3899米，直径为300毫米的PE供水管道。该工程的实施，不但解决了某开发区企事业单位、居民的生产、生活用水问题，也为进一步招商引资、促进经济发展奠定了基础。一、主要施工方法本工程采用聚乙烯（PE）管道供水。聚乙烯（PE）管材以其突出的耐腐蚀性、耐热、耐磨、对输送介质无污染性、使用寿命长、制造安装费用低等优异性能越来越受到青睐。为积极推进新技术，本工程采用聚乙烯（PE）管道供水适合时代的要求。一、土方工程本工程的土方工程施工主要包括：①土方开挖②土方回填（包括管侧及管顶两部分）。由于此工程位于宽阔的马路边，施工机械进入现场比较方便。1、土方工程平衡调配调配原则上能进行填筑的土方，尽量考虑挖填结合加以利用，减少土方的外调量。（1）土方开挖时，土方沿开挖线就近堆放。第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页（2）机械开挖优先选择适合回填要求的堆放在回填土堆土区，再将多余运至弃土区。（3）土方开挖边坡按1:0.5开挖下口工作面每边留0.2m。2、土方开挖本工程采用1.0m3反铲挖掘机挖土，装载机、自卸汽车等土方机械。为保证工期,施工现场的机械设备根据施工方案，结合现场实际情况，由专人负责及时调度，最大限度地使施工机械处在满负荷工作。（1）土方开挖边坡1:0.5。（2）基坑尺寸应根据施工方案决定，按基底的设计尺寸并留足够的肥槽，以便设置排水沟，支撑及必要的工作面。在开挖前按测量中心线放出开挖边线及基坑底界线。弃土位置高度尽量不超过1.5m。（3）在采用机械开挖沟槽时应遵守下列规定：①开工前应进行地下建筑物和其它已有管线的调查。②机械开挖基坑时，基底以上至少保留20cm不挖。采用人工清理至槽底。③挖土机工作或行走时，应注意架空线路，不得在架空输电线路下工作。如在高低压架空线路一侧工作时，垂直及水平安全距离均不应小于下表的规定。第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页挖土机械与架空线的安全距离输电线路电压与挖土机最高处的垂直安全距离(m)不小于与挖土机最近处的水平安全距离(m)不小于1KV以下1.51.51~20KV1.52.020~110KV2.54.0154KV2.55.0220KV2.56.0④在基槽挖土过程中应在随时注意土质变化情况，地下水情和标高等的变化，经常检查。如发现异常应及时记录与有关部门联系；如发现文物、地下管线就妥善保护，待有关单位处理后，方允许继续施工。⑤基槽开挖质量应符合下列规定：不扰动自然地基，地基处理符合设计要求。槽壁平整，边坡坡度符合施工设计规定。槽底高程允许偏差0-30mm。3、土方回填根据工程特点及实际情况，对堆放在回填区域的回填土做试验，选择最优含水量，确定铺层厚度和压实遍数，以及有关技术参数。施工程序：首先清除回填区及取土区的积水、杂物，由回第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页填区最深部分开始，分层铺设、碾压。现场配备专职技术人员，测定压实后的干容量，检验其压实系统，和压实范围符合设计要求后，再填上层土，并按规定现场取样报请监理工程师验收。土方回填采用铲运机运土，推平、碾压，局部(机械作业不具备条件的)采用人工配合找平、蛙式打夯机夯实。为保证回填土的质量，必须做好以下几点：(1)土方回填前清除原地面草皮、树根、建筑垃圾等杂物，并将填土表面碾压密实，报监理工程师验收合格后，方可进行墙后回填；(2)采用符合要求的土源作为回填土料，其含水率应控制在最优含水率，具体办法是采用翻松、洒水、凉晒等措施。铺土厚度与土块粒径不得大于规范和试验要求。分段回填时，各段之间设定标志，以防漏压、欠压。上下层分段位置搭接应错缝；(3)填土面应保持一定的坡度，保持里高外低，以利排除表面积水。回填土必须当天碾压完成。由...
