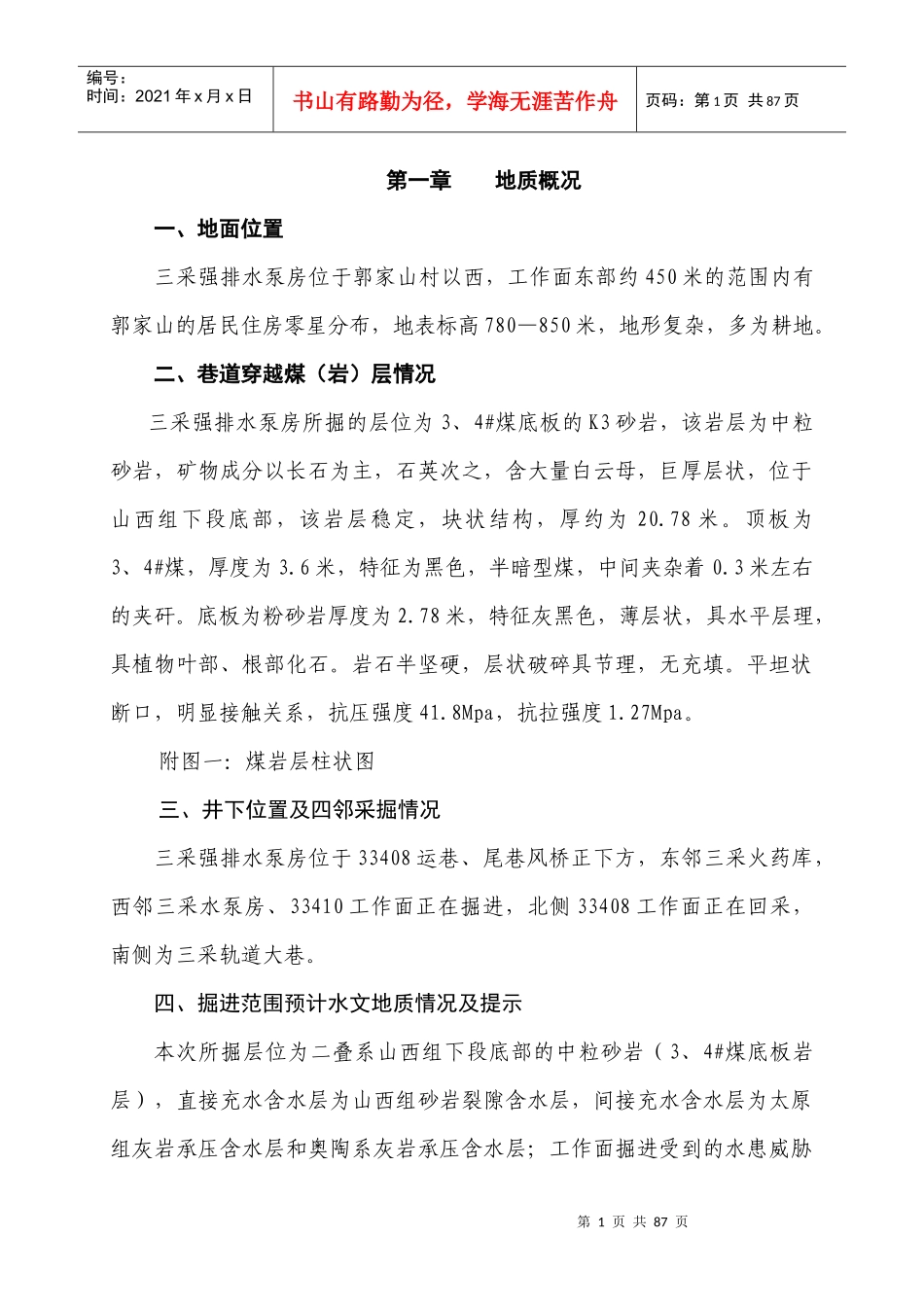

第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共87页第一章地质概况一、地面位置三采强排水泵房位于郭家山村以西，工作面东部约450米的范围内有郭家山的居民住房零星分布，地表标高780—850米，地形复杂，多为耕地。二、巷道穿越煤（岩）层情况三采强排水泵房所掘的层位为3、4#煤底板的K3砂岩，该岩层为中粒砂岩，矿物成分以长石为主，石英次之，含大量白云母，巨厚层状，位于山西组下段底部，该岩层稳定，块状结构，厚约为20.78米。顶板为3、4#煤，厚度为3.6米，特征为黑色，半暗型煤，中间夹杂着0.3米左右的夹矸。底板为粉砂岩厚度为2.78米，特征灰黑色，薄层状，具水平层理，具植物叶部、根部化石。岩石半坚硬，层状破碎具节理，无充填。平坦状断口，明显接触关系，抗压强度41.8Mpa，抗拉强度1.27Mpa。附图一：煤岩层柱状图三、井下位置及四邻采掘情况三采强排水泵房位于33408运巷、尾巷风桥正下方，东邻三采火药库，西邻三采水泵房、33410工作面正在掘进，北侧33408工作面正在回采，南侧为三采轨道大巷。四、掘进范围预计水文地质情况及提示本次所掘层位为二叠系山西组下段底部的中粒砂岩（3、4#煤底板岩层），直接充水含水层为山西组砂岩裂隙含水层，间接充水含水层为太原组灰岩承压含水层和奥陶系灰岩承压含水层；工作面掘进受到的水患威胁第2页共87页第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共87页主要为太灰水、奥灰水和钻孔水。山西组的砂岩裂隙水是影响本次掘进的主要因素，在掘进过程中主要表现为淋头水，一般不会给掘进带来影响，工作面掘进过程中要密切监测顶板淋头水。太原组灰岩含水层上距3、4#煤底板约30米左右，该区域静止水位标高约512米，工作面底板标高447-458米，承受的水压为0.54～0.65MPa，根据其周围分布三个太灰水疏放钻孔资料可知，该含水层横向联通性差，没有统一流场，富水性比较弱，一般不会给掘进带来影响。奥灰水是本区最重要的水患威胁，其静止水位标高790米，虽然工作面底板所承受的水压为3.32～3.43MPa，但该含水层上距3、4#煤底板140米左右，具有很好的隔水性能，在一般区域不会给掘进带来威胁，只有在底板受到破坏或有导水断层、陷落柱的区域才会造成突水事故的发生，因此在掘进过程中，必须积极探查隐伏构造，如有异常及时向矿调度室汇报。钻孔水：三采强排水泵房西侧150米范围内分布有三个太灰水疏放钻孔（FS2、G1、FS1），其终孔层位为太原组下段L1石灰岩，钻孔涌水量都比较小，最近的FS2钻孔仅距工作面13米，因此在掘进过程中必须利用综合勘探手段查明其导水性，确保安全方可继续前进。综上所述，工作面在掘进过程中要严格执行“有掘必钻，有疑必钻”的方针，不得盲目揭露构造，如有异常及时向矿调度汇报。综上所述，工作面在掘进过程中要严格执行“有掘必钻，有疑必钻”的方针，不得盲目揭露构造，如有异常及时向矿调度汇报。五、地质构造情况第3页共87页第2页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共87页三采强排水泵房总体位于背斜轴部，地层倾向北西方向，地层东高西低。根据相邻巷道资料显示，该区域内节理发育，在局部可能发育有小型构造，致使工作面有平缓的波状起伏，因此施工单位在掘进时，密切注意工作面顶底板情况，如有异常及时汇报调度室，确保安全后方可继续向前掘进。六、其它地质情况1.最大涌水量60m3/h，正常涌水量20m3/h。2.瓦斯绝对涌出量：1.8m3/min。（参照3＋4#煤三采轨道巷瓦斯的涌出量）3.地温约16-17℃，梯度2.1℃/100m。4、煤层的自燃倾向性为Ⅲ类、不易自燃，煤尘爆炸性指数为30.8-40.9%。第4页共87页第3页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共87页第二章工程概况一、巷道名称及用途三采强排水泵房主要担负井下遭受突水危险时，潜水泵不受淹没的威胁，可在地面直接控制，形成强排水系统。附图二：强排水泵房巷道平面布置图附图三：强排水泵房巷道剖面布置图二、工程简介三采强排水泵房主要包括九项工程：泵井车场进风通道、泵井车场、第5页共87页第4页共8...
