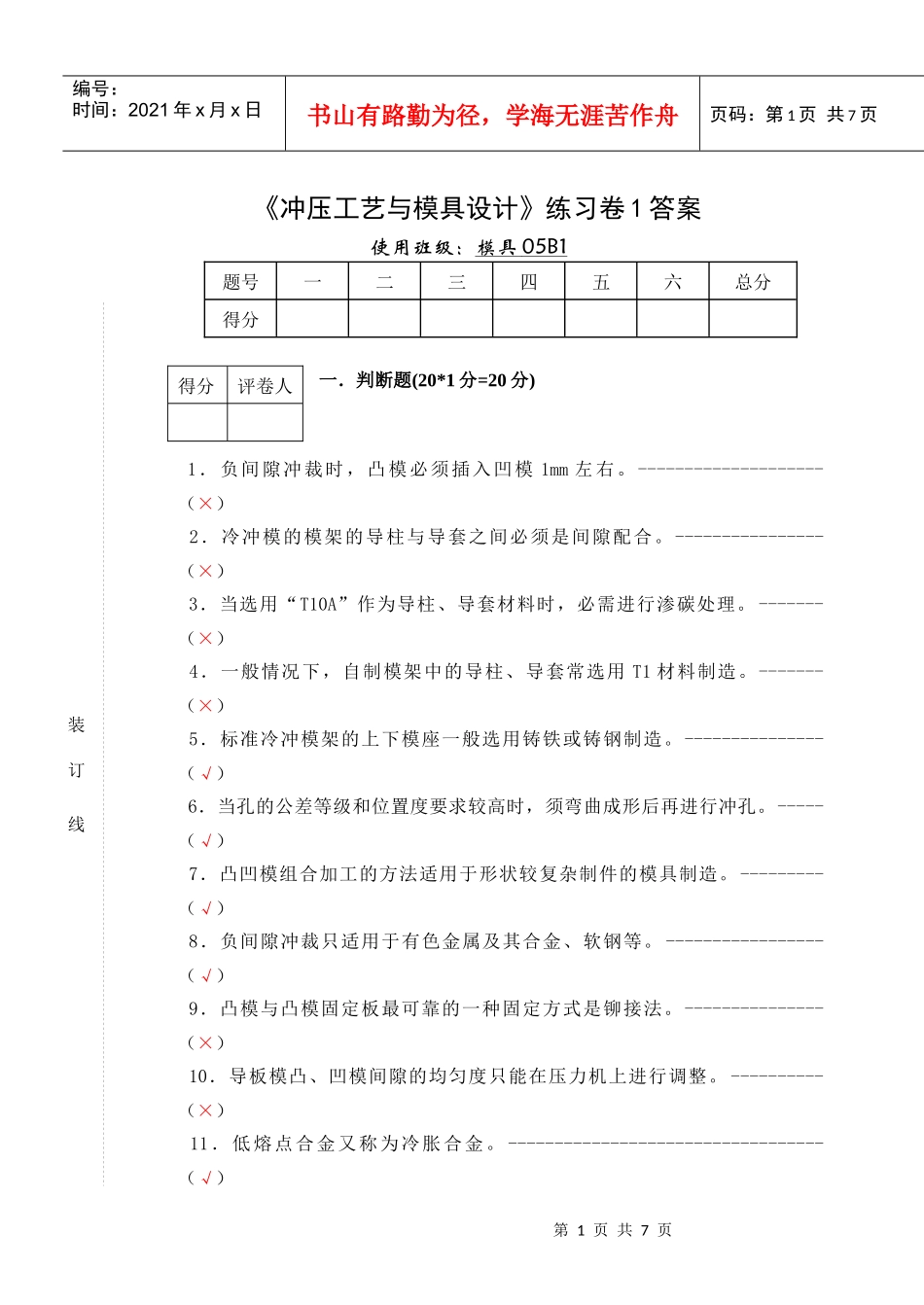

第1页共7页装订线编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页《冲压工艺与模具设计》练习卷1答案使用班级：模具05B1题号一二三四五六总分得分一．判断题(20*1分=20分)1．负间隙冲裁时，凸模必须插入凹模1mm左右。--------------------（×）2．冷冲模的模架的导柱与导套之间必须是间隙配合。----------------（×）3．当选用“T10A”作为导柱、导套材料时，必需进行渗碳处理。-------（×）4．一般情况下，自制模架中的导柱、导套常选用T1材料制造。-------（×）5．标准冷冲模架的上下模座一般选用铸铁或铸钢制造。---------------（√）6．当孔的公差等级和位置度要求较高时，须弯曲成形后再进行冲孔。-----（√）7．凸凹模组合加工的方法适用于形状较复杂制件的模具制造。---------（√）8．负间隙冲裁只适用于有色金属及其合金、软钢等。-----------------（√）9．凸模与凸模固定板最可靠的一种固定方式是铆接法。---------------（×）10．导板模凸、凹模间隙的均匀度只能在压力机上进行调整。----------（×）11．低熔点合金又称为冷胀合金。----------------------------------（√）得分评卷人第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页12．低熔点合金的一个缺点是只能使用一次，不能重复使用。---------（×）13．为防止因应力集中而碎裂，冲裁模工作零件的刃口处必须倒45º角。-（×）14．冲裁件周边的毛刺不均匀，主要是由凸、凹模间隙不均匀造成的。--（√）15．弹性卸料模具冲裁件的平整度要好于刚性卸料模具冲裁件的平整度。-（√）16．在弯曲模设计时，应尽可能采用最小弯曲半径为零件的圆角半径。--（×）17．导板模的上模回程时，凸模不能脱离导板。-----------------------（√）18．导板模的特点在于导板既起导向作用，又起卸料作用。-----------（√）19．相对弯曲半径R/t越大，则应变中性层因数K的值也越大。------（√）20．当弯曲件的相对弯曲半径R/t很大时，应采用拉弯工艺。---------（×）二．填空题(14*1分=14分)1．在冲裁时，凸模决定冲孔件的相应尺寸，凹模决定落料件的相应尺寸。2．模架上的导柱、导套能保证上下模在工作时具有正确的相对位置。3．冲裁件上的局部毛刺一般是由间隙不均匀导致的。4．当选用“20钢”作为导柱、导套材料时，必须进行渗碳和淬火处理。5．冷冲模凸、凹模的间隙沿整个刃口轮廓应均匀一致。6．连续模中，条料的定位方式主要有侧刃定位和导正销两种。得分评卷人第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页7．冲裁模的凸凹模是指落料的凸模和冲孔的凹模。8．一般情况下，冲裁模的凸模硬度应略低于凹模硬度。9．冲裁模试冲前，一般通过冲纸法法来检查间隙是否均匀。10．U形件的回弹值小于V形件的回弹值。三．选择题(20*1分=20分)1．复合冲裁模凸凹模刃口端面应B卸料板的压料平面。A．伸出B．低于C．平齐2．冲裁模试模时，为检查制件的毛刺是否均匀，常用C法进行。A．空冲B．透光C．冲纸3．冲裁件毛刺的大小C。A．无法测量B．只能凭手感估计C．可用千分尺测得4．环氧树脂是起B作用。A．润滑B．粘结C．调整间隙5．带孔弯曲件的孔应尽可能设置在弯曲变形区之B。A．内B．外C．间6．使用导板模时，要求冲压设备的行程必须B。A．大B．小C．可调7．冷冲压可分为分离工序和D。A．冲压工序B．弯曲工序C．冲裁工序D．成型工序8．在条料裁剪的实际应用中，常采用B。A．平刃剪床B．斜刃剪床C．圆盘剪切机9．冷冲模装配工艺所要保证的一个最重要问题是B。A．各工作零件必须合格B．凸、凹模间隙须均匀C．导向零件之间开合自如D．工作零件的刃口必须锋利得分评卷人第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页10．冲裁件毛刺分布是否均匀，主要由A而定。A．冲裁间隙B．刃口磨损状况C．A+BD．冲裁力11．冲孔件尺寸主要由A决定。A．凸模B．凹模C．模具结构D．模具精度12．冲裁模工作零件的加工中广泛采用B。A．凸、凹模分开加工B．凸、凹模组合加工C．凸...
