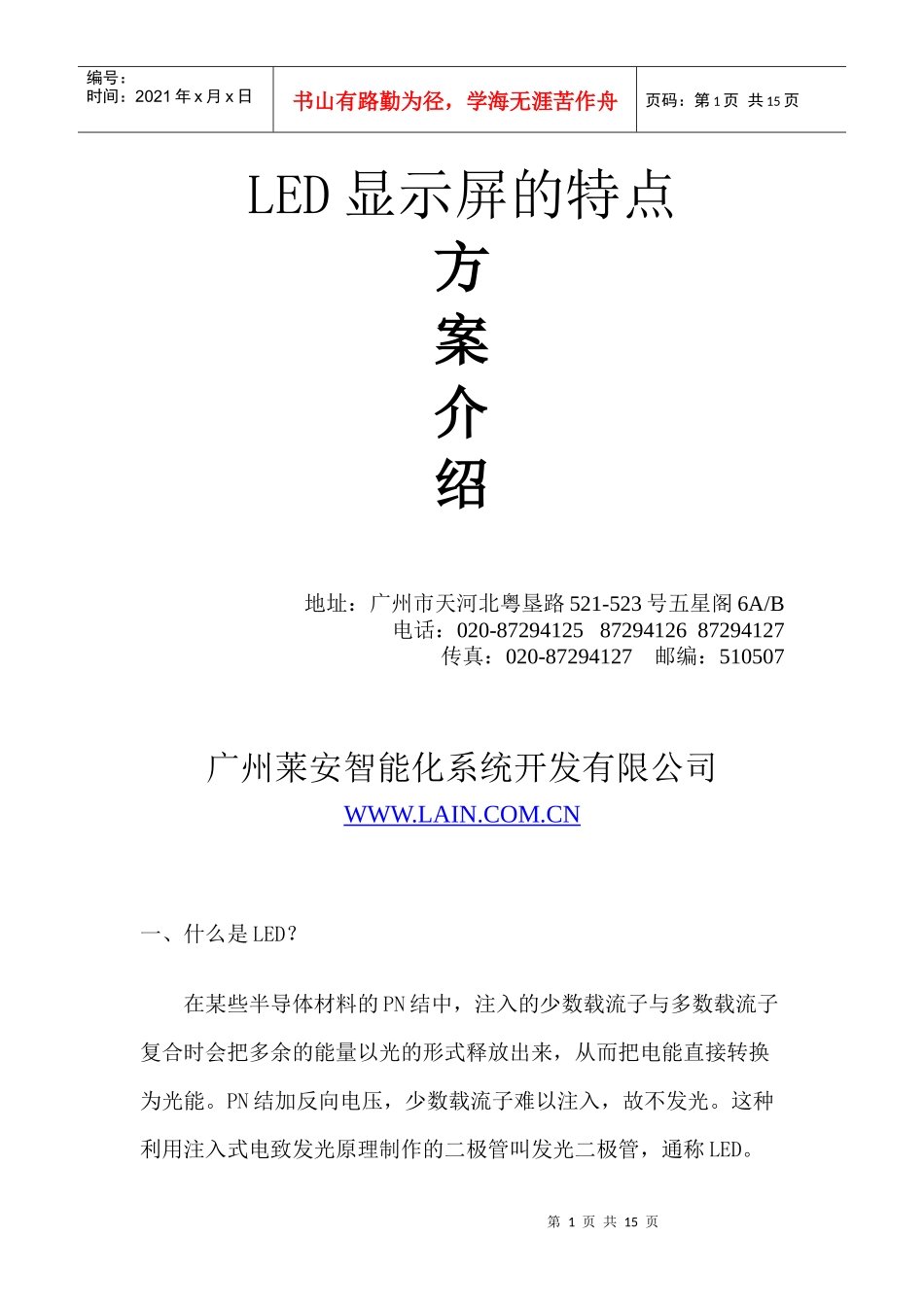

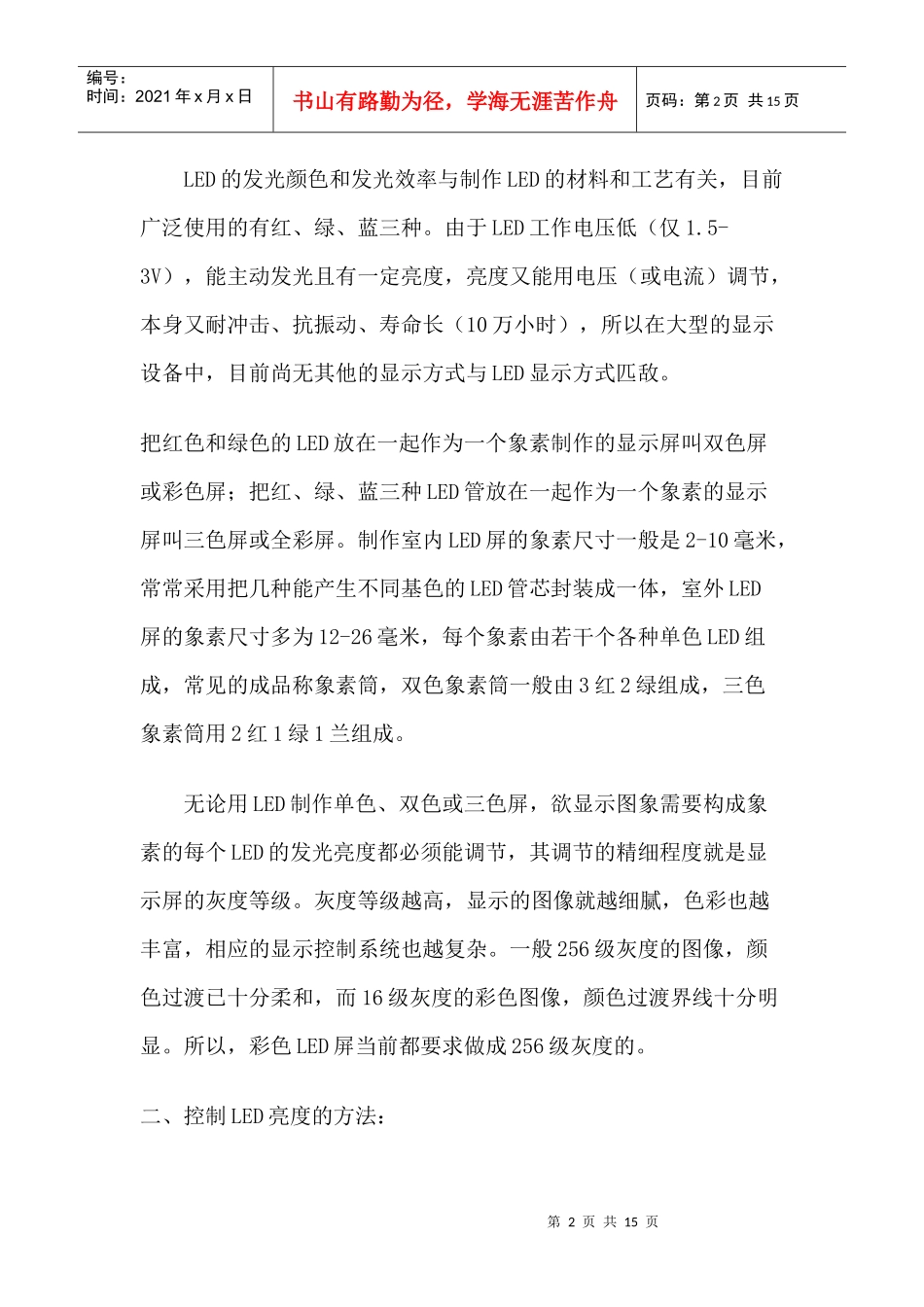

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页LED显示屏的特点方案介绍地址：广州市天河北粤垦路521-523号五星阁6A/B电话：020-872941258729412687294127传真：020-87294127邮编：510507广州莱安智能化系统开发有限公司WWW.LAIN.COM.CN一、什么是LED？在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。PN结加反向电压，少数载流子难以注入，故不发光。这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页LED的发光颜色和发光效率与制作LED的材料和工艺有关，目前广泛使用的有红、绿、蓝三种。由于LED工作电压低（仅1.5-3V），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED显示方式匹敌。把红色和绿色的LED放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种LED管放在一起作为一个象素的显示屏叫三色屏或全彩屏。制作室内LED屏的象素尺寸一般是2-10毫米，常常采用把几种能产生不同基色的LED管芯封装成一体，室外LED屏的象素尺寸多为12-26毫米，每个象素由若干个各种单色LED组成，常见的成品称象素筒，双色象素筒一般由3红2绿组成，三色象素筒用2红1绿1兰组成。无论用LED制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。一般256级灰度的图像，颜色过渡已十分柔和，而16级灰度的彩色图像，颜色过渡界线十分明显。所以，彩色LED屏当前都要求做成256级灰度的。二、控制LED亮度的方法：第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页有两种控制LED亮度的方法。一种是改变流过LED的电流，一般LED管允许连续工作电流在20毫安左右，除了红色LED有饱和现象外，其他LED亮度基本上与流过的电流成比例；另一种方法是利用人眼的视觉惰性，用脉宽调制方法来实现灰度控制，也就是周期性改变光脉冲宽度（即占空比），只要这个重复点亮的周期足够短（即刷新频率足够高），人眼是感觉不到发光象素在抖动。由于脉宽调制更适合于数字控制，所以在普遍采用微机来提供LED显示内容的今天，几乎所有的LED屏都是采用脉宽调制来控制灰度等级的。LED的控制系统通常由主控箱、扫描板和显控装置三大部分组成。主控箱从计算机的显示卡中获取一屏象素的各色亮度数据，然后重新分配给若干块扫描板，每块扫描板负责控制LED屏上的若干行（列），而每一行（列）上LED的显控信号则用串行的方式传送。目前有两种串行传送显示控制信号的方式：一种是扫描板上集中控制各象素点灰度，扫描板将来自控制箱的各行象素的亮度值进行分解（即脉宽调制），然后将各行LED的开通信号以脉冲形式（点亮为1，不亮为0）按行用串行方式传输到相应的LED上，控制其是否点亮。这种方式使用器件较少，但串行传输的数据量较大，因为在一个重复点亮的周期内，每个象素在16级灰度下需要16个脉冲，在256级灰度下需要256个脉冲，由于器件工作频率限制，一般只能使LED屏做到16级灰度。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页另一种方法是扫描板串行传输的内容不是每个LED的开关信号而是一个8位二进制的亮度值。每个LED都有一个自己的脉宽调制器来控制点亮时间。这样，在一个重复点亮的周期内，每个象素点在16级灰度下只需要4个脉冲，256级灰度下只需8个脉冲，大大降低了串行传输频率。用这种分散控制LED灰度的方法可以很方便地实现256级灰度控制。LED发光材料的特点1968年HP公司就生产出红色的LED发光灯（波长660nm）,而后陆续出现了可用于显示屏的黄绿(波长570nm),蓝(波长470nm)及纯绿(波长525nm),但目前由于高亮度...
