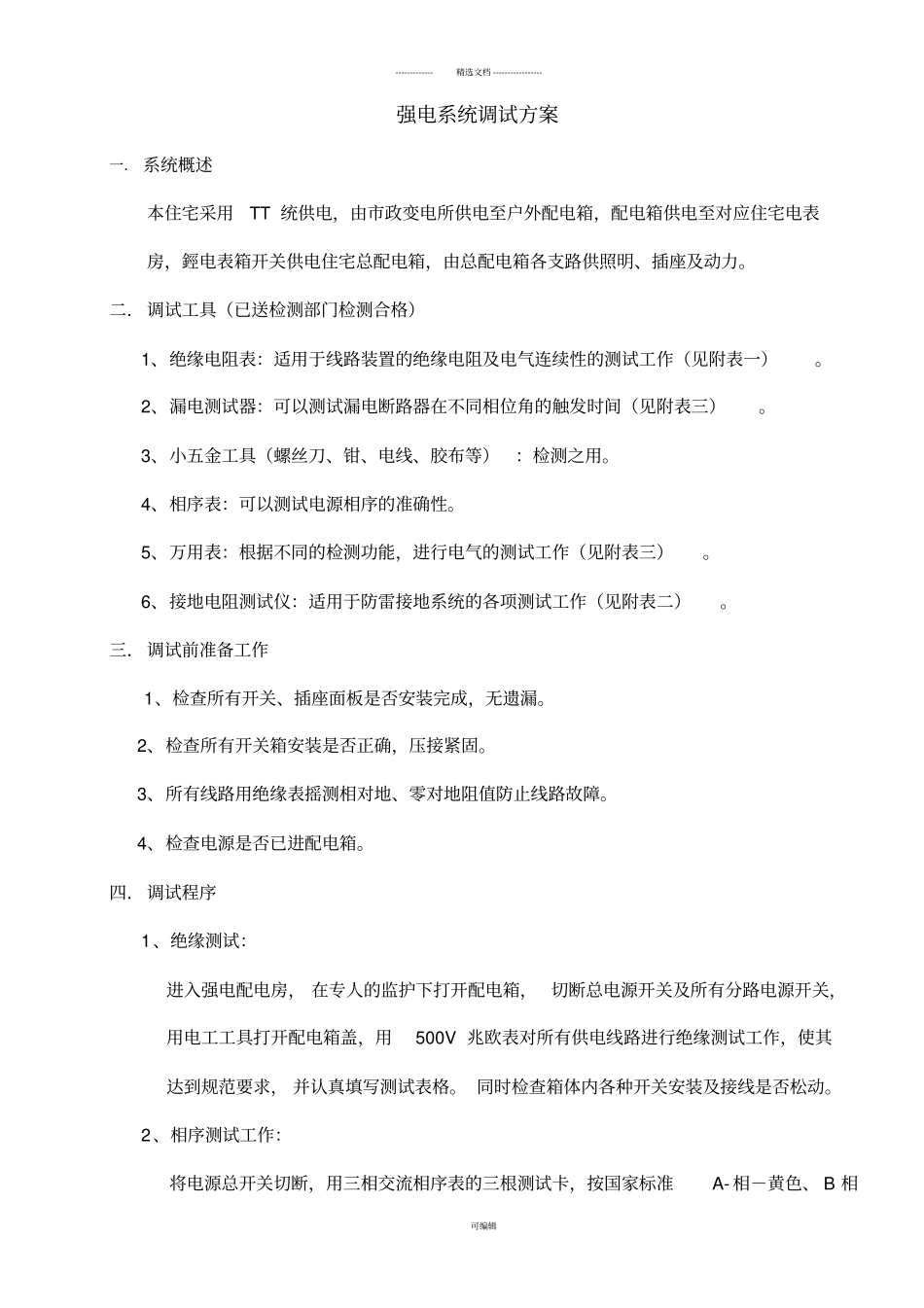

-------------精选文档-----------------可编辑强电系统调试方案一．系统概述本住宅采用TT统供电，由市政变电所供电至户外配电箱，配电箱供电至对应住宅电表房，鋞电表箱开关供电住宅总配电箱，由总配电箱各支路供照明、插座及动力
二．调试工具（已送检测部门检测合格）1、绝缘电阻表：适用于线路装置的绝缘电阻及电气连续性的测试工作（见附表一）
2、漏电测试器：可以测试漏电断路器在不同相位角的触发时间（见附表三）
3、小五金工具（螺丝刀、钳、电线、胶布等）：检测之用
4、相序表：可以测试电源相序的准确性
5、万用表：根据不同的检测功能，进行电气的测试工作（见附表三）
6、接地电阻测试仪：适用于防雷接地系统的各项测试工作（见附表二）
三．调试前准备工作1、检查所有开关、插座面板是否安装完成，无遗漏
2、检查所有开关箱安装是否正确，压接紧固
3、所有线路用绝缘表摇测相对地、零对地阻值防止线路故障
4、检查电源是否已进配电箱
四．调试程序1、绝缘测试：进入强电配电房，在专人的监护下打开配电箱，切断总电源开关及所有分路电源开关，用电工工具打开配电箱盖，用500V兆欧表对所有供电线路进行绝缘测试工作，使其达到规范要求，并认真填写测试表格
同时检查箱体内各种开关安装及接线是否松动

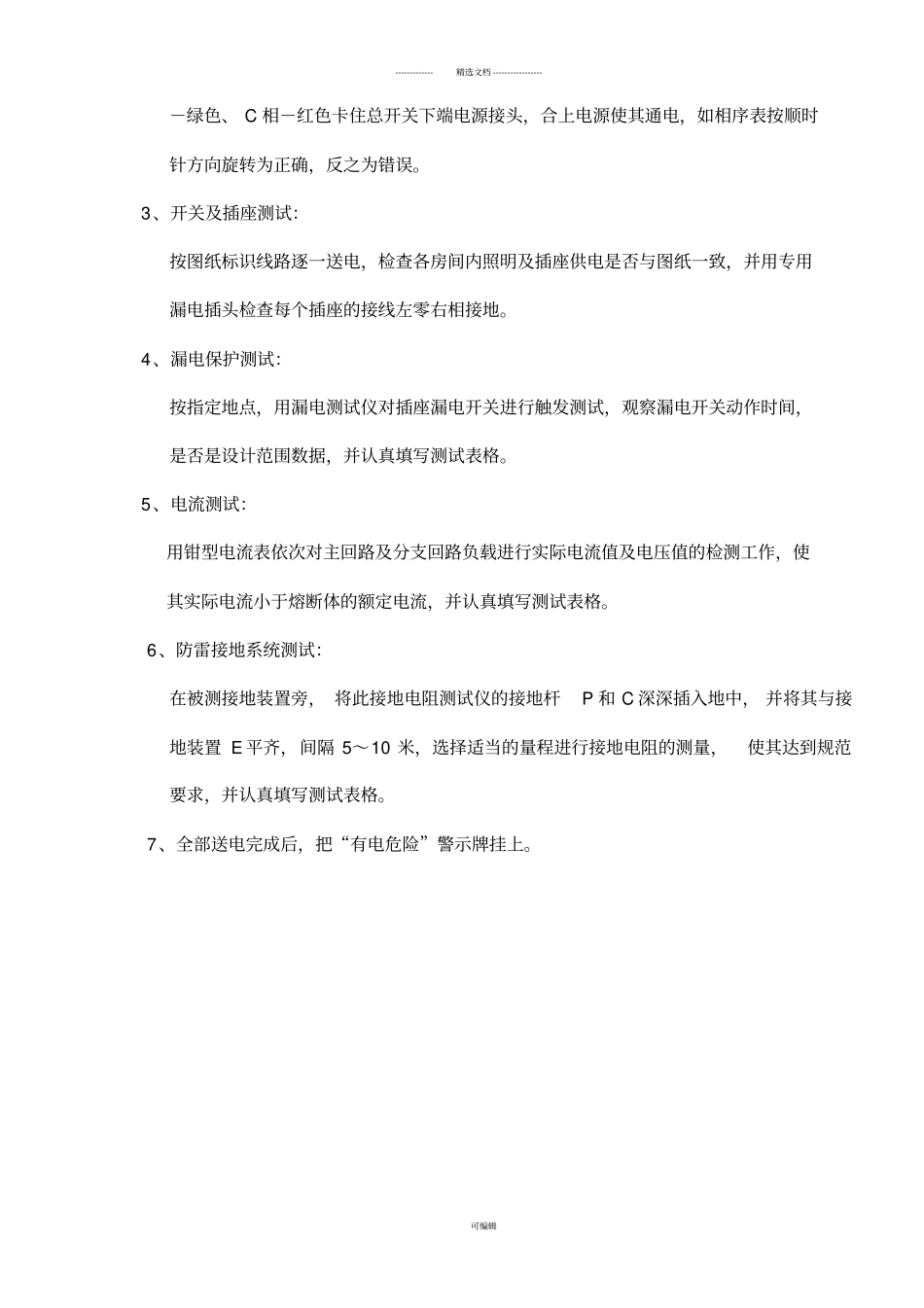

2、相序测试工作：将电源总开关切断，用三相交流相序表的三根测试卡，按国家标准A-相－黄色、B相-------------精选文档-----------------可编辑－绿色、C相－红色卡住总开关下端电源接头，合上电源使其通电，如相序表按顺时针方向旋转为正确，反之为错误
3、开关及插座测试：按图纸标识线路逐一送电，检查各房间内照明及插座供电是否与图纸一致，并用专用漏电插头检查每个插座的接线左零右相接地
4、漏电保护测试：按指定地点，用漏电测试仪对插座漏电开关进行触发测试，观察漏电开关动作时间，是否
