在线检测规定_150[4.0]VIP专享VIP免费

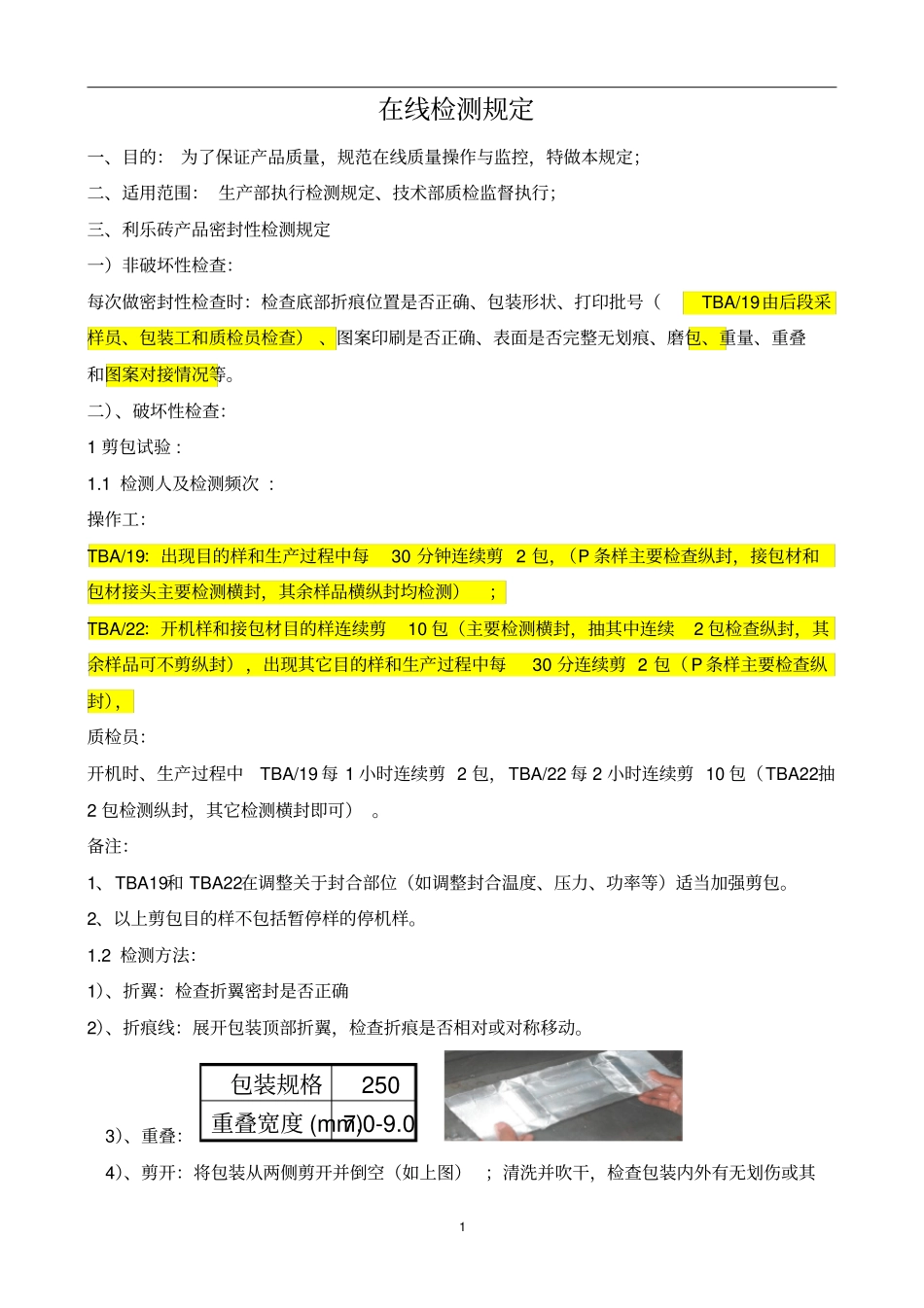

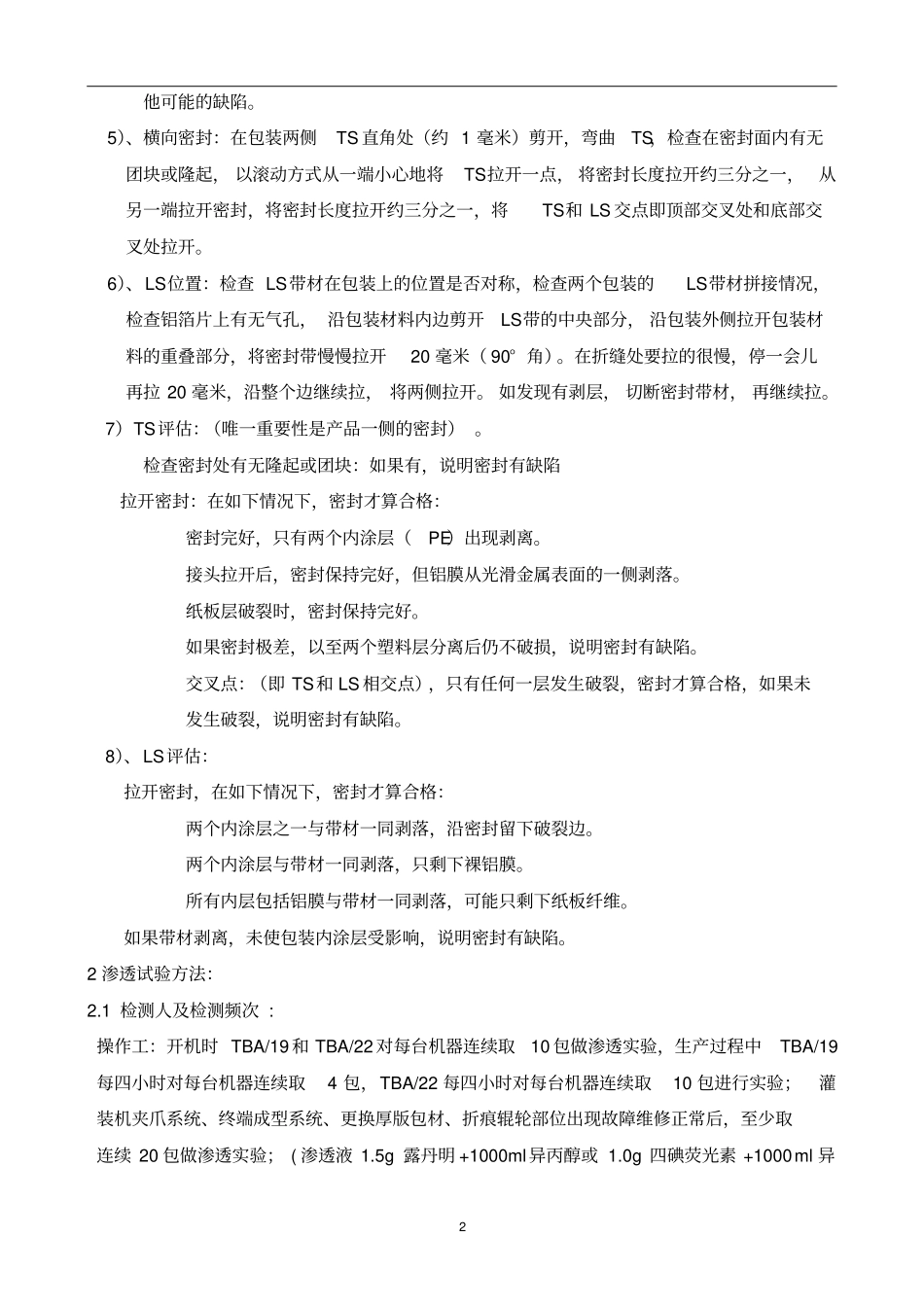

1在线检测规定一、目的：为了保证产品质量，规范在线质量操作与监控，特做本规定；二、适用范围：生产部执行检测规定、技术部质检监督执行；三、利乐砖产品密封性检测规定一）非破坏性检查：每次做密封性检查时：检查底部折痕位置是否正确、包装形状、打印批号（TBA/19由后段采样员、包装工和质检员检查）、图案印刷是否正确、表面是否完整无划痕、磨包、重量、重叠和图案对接情况等。二）、破坏性检查：1剪包试验:1.1检测人及检测频次:操作工：TBA/19：出现目的样和生产过程中每30分钟连续剪2包，（P条样主要检查纵封，接包材和包材接头主要检测横封，其余样品横纵封均检测）；TBA/22：开机样和接包材目的样连续剪10包（主要检测横封，抽其中连续2包检查纵封，其余样品可不剪纵封），出现其它目的样和生产过程中每30分连续剪2包（P条样主要检查纵封），质检员：开机时、生产过程中TBA/19每1小时连续剪2包，TBA/22每2小时连续剪10包（TBA22抽2包检测纵封，其它检测横封即可）。备注：1、TBA19和TBA22在调整关于封合部位（如调整封合温度、压力、功率等）适当加强剪包。2、以上剪包目的样不包括暂停样的停机样。1.2检测方法：1）、折翼：检查折翼密封是否正确2）、折痕线：展开包装顶部折翼，检查折痕是否相对或对称移动。3）、重叠：4）、剪开：将包装从两侧剪开并倒空（如上图）；清洗并吹干，检查包装内外有无划伤或其包装规格250重叠宽度(mm)7.0-9.02他可能的缺陷。5）、横向密封：在包装两侧TS直角处（约1毫米）剪开，弯曲TS，检查在密封面内有无团块或隆起，以滚动方式从一端小心地将TS拉开一点，将密封长度拉开约三分之一，从另一端拉开密封，将密封长度拉开约三分之一，将TS和LS交点即顶部交叉处和底部交叉处拉开。6）、LS位置：检查LS带材在包装上的位置是否对称，检查两个包装的LS带材拼接情况，检查铝箔片上有无气孔，沿包装材料内边剪开LS带的中央部分，沿包装外侧拉开包装材料的重叠部分，将密封带慢慢拉开20毫米（90°角）。在折缝处要拉的很慢，停一会儿再拉20毫米，沿整个边继续拉，将两侧拉开。如发现有剥层，切断密封带材，再继续拉。7）TS评估：（唯一重要性是产品一侧的密封）。检查密封处有无隆起或团块：如果有，说明密封有缺陷拉开密封：在如下情况下，密封才算合格：密封完好，只有两个内涂层（PE）出现剥离。接头拉开后，密封保持完好，但铝膜从光滑金属表面的一侧剥落。纸板层破裂时，密封保持完好。如果密封极差，以至两个塑料层分离后仍不破损，说明密封有缺陷。交叉点：（即TS和LS相交点），只有任何一层发生破裂，密封才算合格，如果未发生破裂，说明密封有缺陷。8）、LS评估：拉开密封，在如下情况下，密封才算合格：两个内涂层之一与带材一同剥落，沿密封留下破裂边。两个内涂层与带材一同剥落，只剩下裸铝膜。所有内层包括铝膜与带材一同剥落，可能只剩下纸板纤维。如果带材剥离，未使包装内涂层受影响，说明密封有缺陷。2渗透试验方法：2.1检测人及检测频次:操作工：开机时TBA/19和TBA/22对每台机器连续取10包做渗透实验，生产过程中TBA/19每四小时对每台机器连续取4包，TBA/22每四小时对每台机器连续取10包进行实验；灌装机夹爪系统、终端成型系统、更换厚版包材、折痕辊轮部位出现故障维修正常后，至少取连续20包做渗透实验；(渗透液1.5g露丹明+1000ml异丙醇或1.0g四碘荧光素+1000ml异3丙醇)后面所使用的渗透液与此相同。质检员：对操作工渗透实验进行抽查验证。2.2、检测步骤：1）沿平行于顶部与底部的中线剪开（形成纵封的一面不剪破）；（如图1）2）将产品倒掉，冲洗干净内容物并使用气枪吹干包装盒内表面的水分，沿没有剪破的一面对折，使顶部与底部同时向下；3）吸取（倒取）一定量的渗透液于上述包装盒中（以浸没包装盒下部各折角为准）；4）静置15分钟左右（时间不可太长，否则不利于观察）；5）将渗透液倒掉；6）取出进行检查：小心的把包装盒的纸板层撕开（尤其折角部分）观察。（如图2）注：在加入和倒出渗透液时不得将渗透液洒在纸盒外表面及剪切面上，以免影响实验结果的观察。2.3、渗透试验评估：以铝箔层是否破损为判断标准。若...
