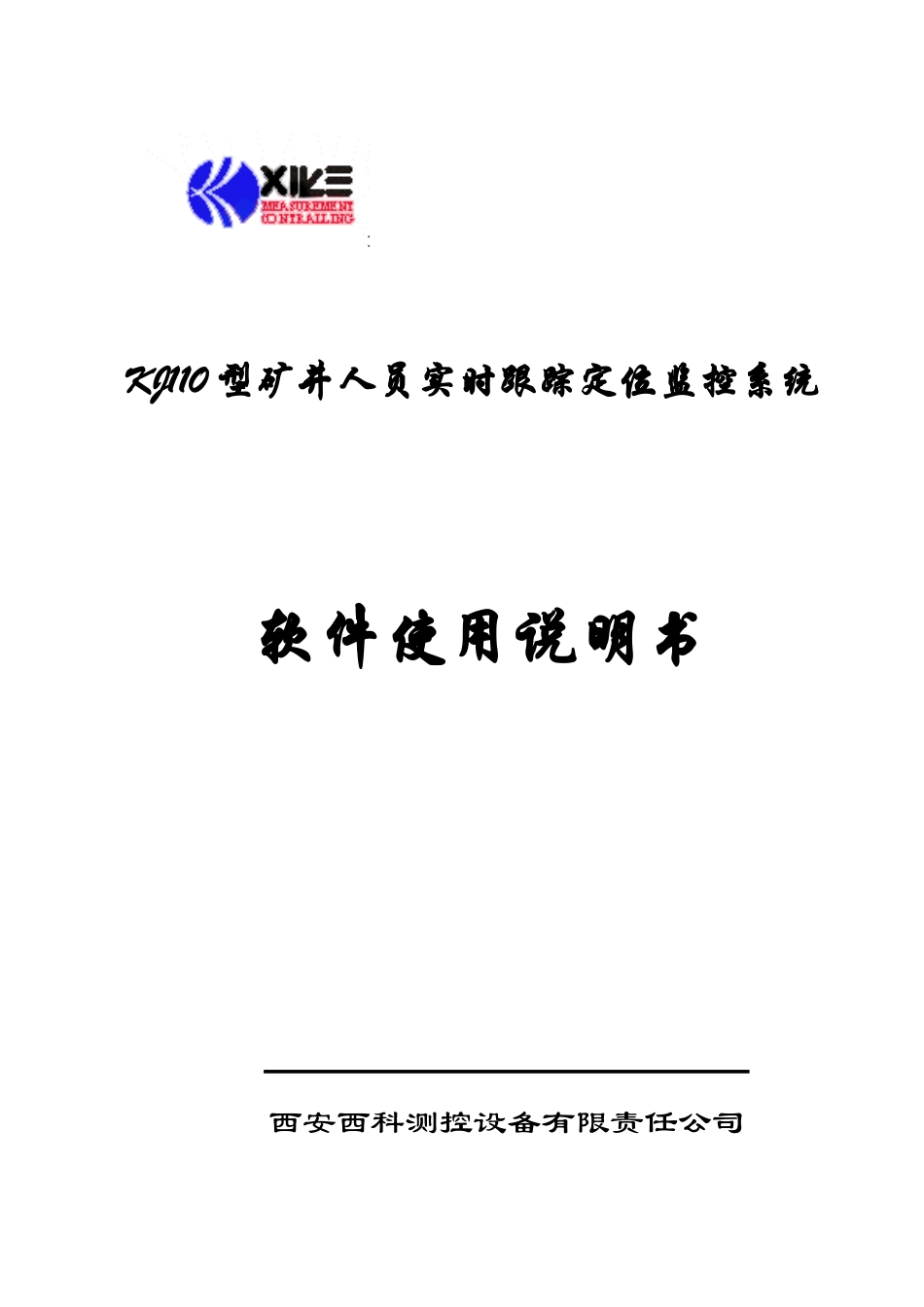

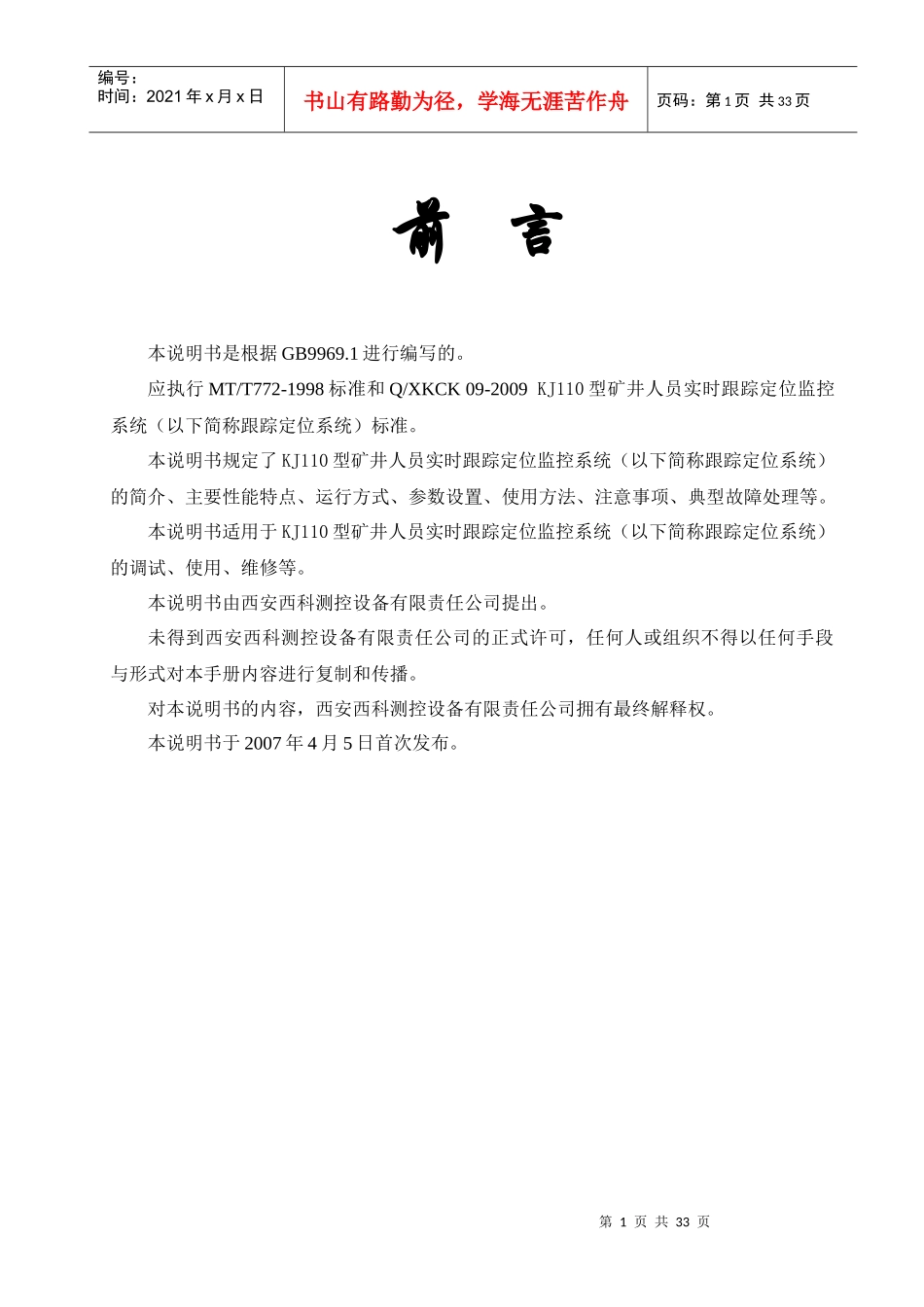

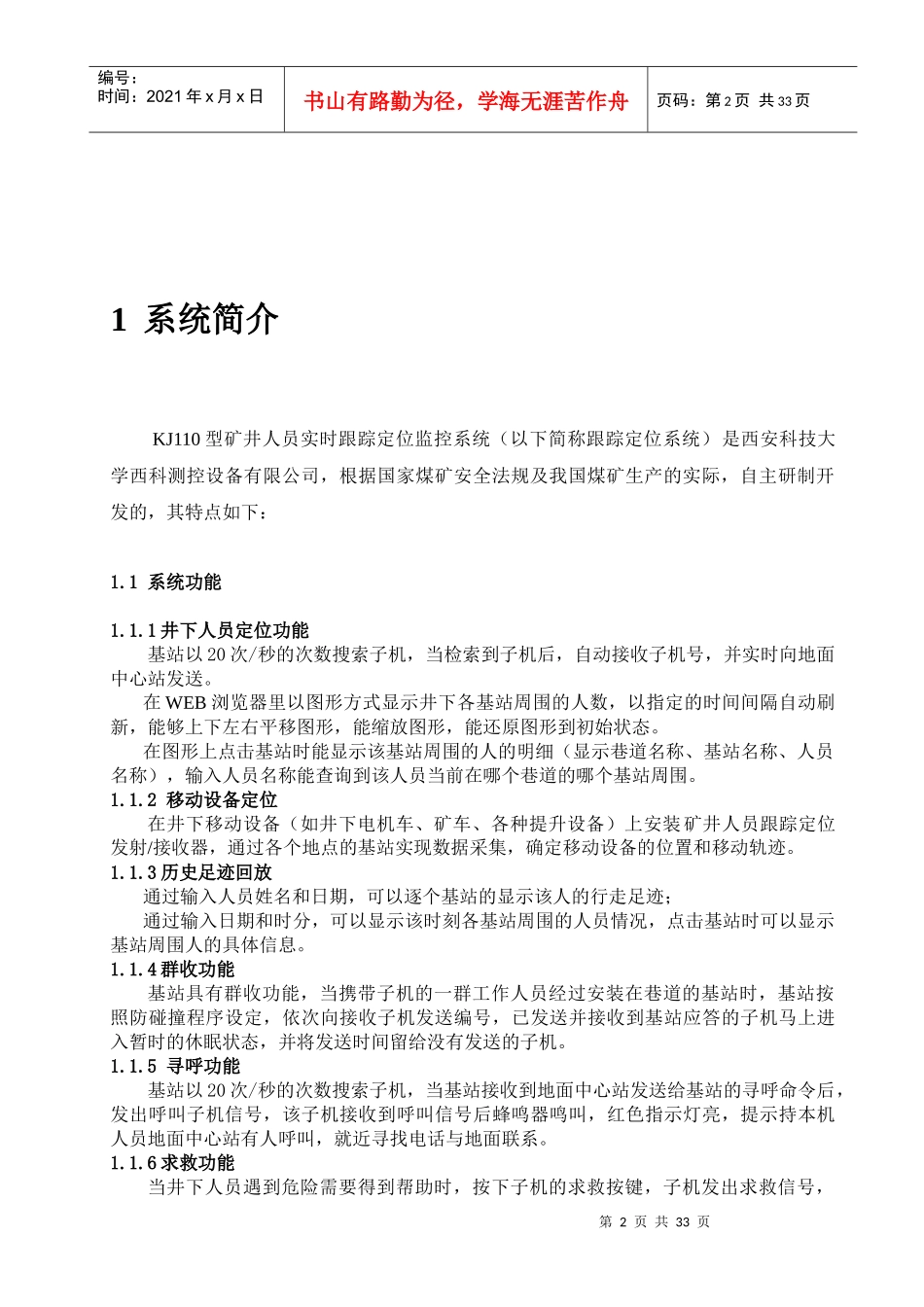

KJ110型矿井人员实时跟踪定位监控系统软件使用说明书西安西科测控设备有限责任公司第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页前言本说明书是根据GB9969.1进行编写的。应执行MT/T772-1998标准和Q/XKCK09-2009KJ110型矿井人员实时跟踪定位监控系统（以下简称跟踪定位系统）标准。本说明书规定了KJ110型矿井人员实时跟踪定位监控系统（以下简称跟踪定位系统）的简介、主要性能特点、运行方式、参数设置、使用方法、注意事项、典型故障处理等。本说明书适用于KJ110型矿井人员实时跟踪定位监控系统（以下简称跟踪定位系统）的调试、使用、维修等。本说明书由西安西科测控设备有限责任公司提出。未得到西安西科测控设备有限责任公司的正式许可，任何人或组织不得以任何手段与形式对本手册内容进行复制和传播。对本说明书的内容，西安西科测控设备有限责任公司拥有最终解释权。本说明书于2007年4月5日首次发布。第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页1系统简介KJ110型矿井人员实时跟踪定位监控系统（以下简称跟踪定位系统）是西安科技大学西科测控设备有限公司，根据国家煤矿安全法规及我国煤矿生产的实际，自主研制开发的，其特点如下：1.1系统功能1.1.1井下人员定位功能基站以20次/秒的次数搜索子机，当检索到子机后，自动接收子机号，并实时向地面中心站发送。在WEB浏览器里以图形方式显示井下各基站周围的人数，以指定的时间间隔自动刷新，能够上下左右平移图形，能缩放图形，能还原图形到初始状态。在图形上点击基站时能显示该基站周围的人的明细（显示巷道名称、基站名称、人员名称），输入人员名称能查询到该人员当前在哪个巷道的哪个基站周围。1.1.2移动设备定位在井下移动设备（如井下电机车、矿车、各种提升设备）上安装矿井人员跟踪定位发射/接收器，通过各个地点的基站实现数据采集，确定移动设备的位置和移动轨迹。1.1.3历史足迹回放通过输入人员姓名和日期，可以逐个基站的显示该人的行走足迹；通过输入日期和时分，可以显示该时刻各基站周围的人员情况，点击基站时可以显示基站周围人的具体信息。1.1.4群收功能基站具有群收功能，当携带子机的一群工作人员经过安装在巷道的基站时，基站按照防碰撞程序设定，依次向接收子机发送编号，已发送并接收到基站应答的子机马上进入暂时的休眠状态，并将发送时间留给没有发送的子机。1.1.5寻呼功能基站以20次/秒的次数搜索子机，当基站接收到地面中心站发送给基站的寻呼命令后，发出呼叫子机信号，该子机接收到呼叫信号后蜂鸣器鸣叫，红色指示灯亮，提示持本机人员地面中心站有人呼叫，就近寻找电话与地面联系。1.1.6求救功能当井下人员遇到危险需要得到帮助时，按下子机的求救按键，子机发出求救信号，第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页基站接收到该信号后优先发送到地面中心站；中心站主机接收到求救信息后，发出语音报警，弹出报警菜单，显示报警人姓名、职务、在职区队以及发出报警的区域。同时，基站给求救子机发出已接收呼叫应答信号，此时子机红色信号灯亮，表示地面中心站已接收求救信号。1.1.6搜救功能发生事故地点，如果没有安装基站或超出了信号接收范围，可以采用人员手持移动式基站在可能的工作范围进行搜救，如果接收到被困人员信号，则此人接收附近30～50米范围内。1.1.7人员考勤通过确定矿井人员入井时间、出井时间、滞留时间，实现人员考勤。1．2系统组成系统一般由主机、地面光纤通讯中控站、井下光纤通讯中控站、基站、人员定位发射/接收器、电源箱、电缆、接线盒、地面市电避雷器组成。系统组成框图见附录A，系统中各主要设备明细见表1。表1KJ110型矿井人员跟踪定位监测系统主要设备明细序号名称型号规格结构形式使用地点煤安标志号生产厂家1监测主机研华PⅣ地面一般型调度室—研华2不间断电源山特1KVA地面一般型地面—深圳3市电避雷器T385地面一般型地面—德国4通讯避雷器MD48地面一般型地面—德国5地面通讯中控站KJ110-C本质安全型地面20...
