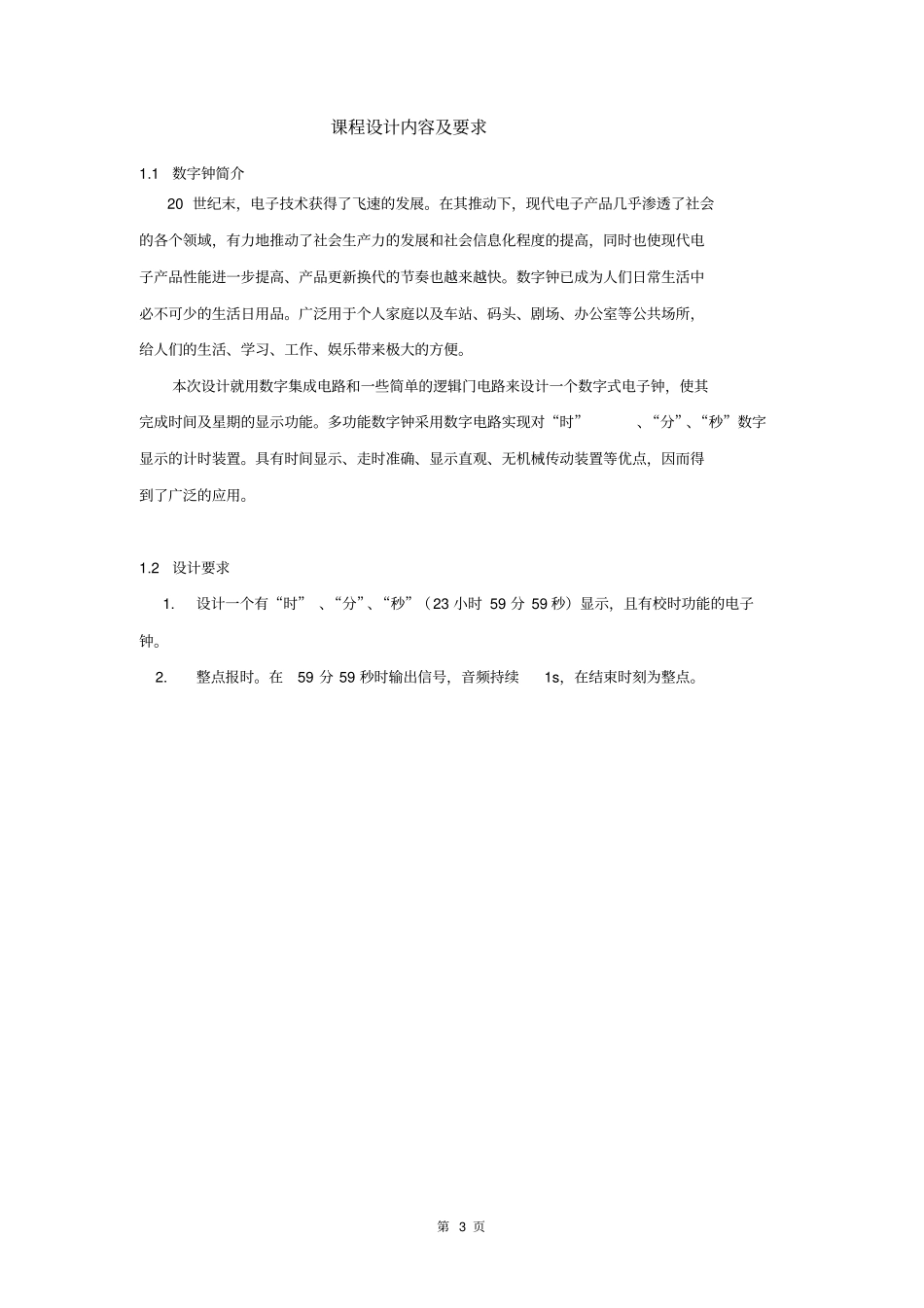

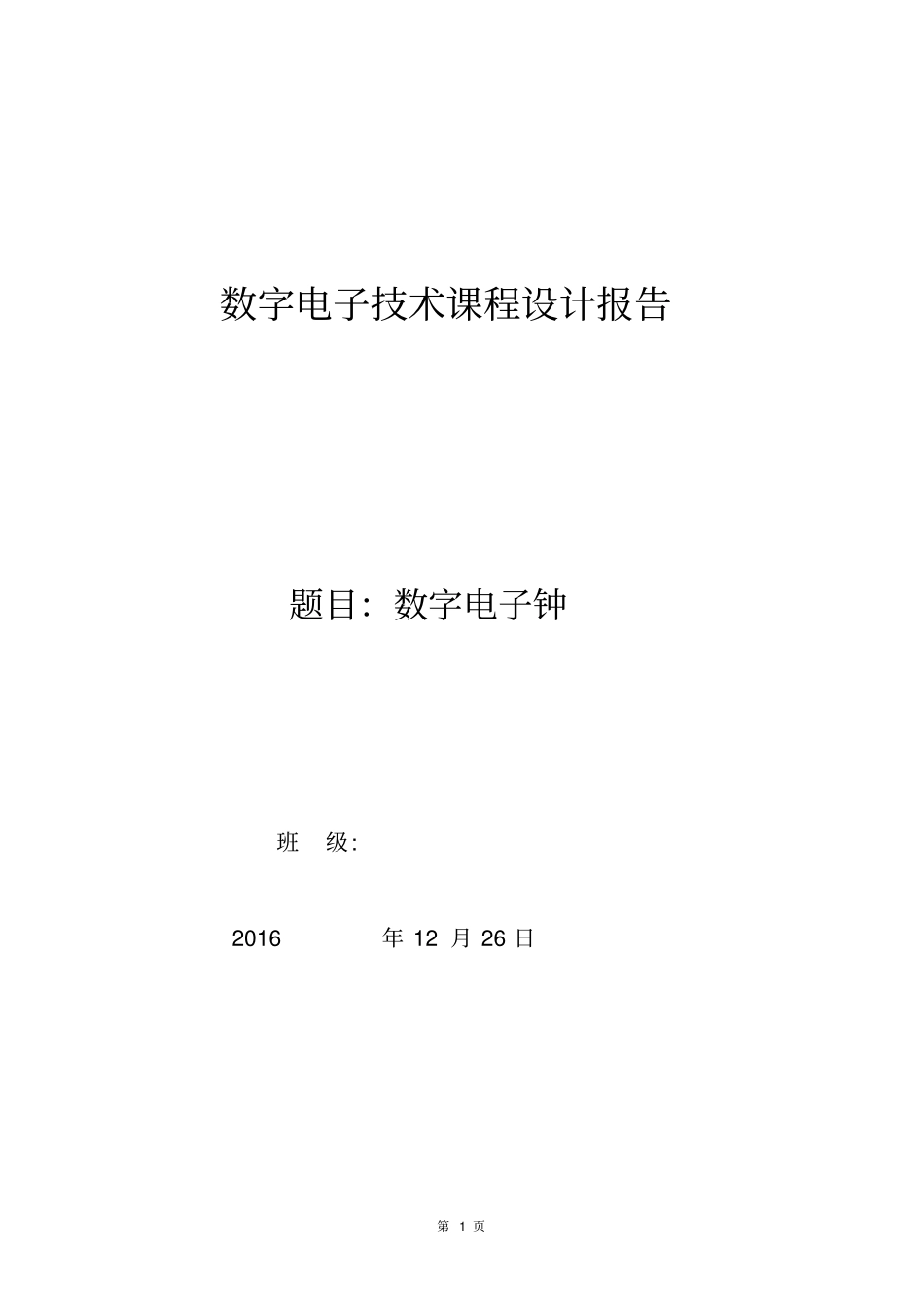

第1页数字电子技术课程设计报告题目:数字电子钟班级:2016年12月26日第2页目录1、课程设计内容及要求**********************************************第3页2、元器件清单及主要器件介绍****************************************第4页3、原理设计和功能描述***********************************************第7页4、数字电子钟的实现*************************************************第10页5、总结与心得体会******************************************************第11页第3页课程设计内容及要求1.1数字钟简介20世纪末,电子技术获得了飞速的发展。在其推动下,现代电子产品几乎渗透了社会的各个领域,有力地推动了社会生产力的发展和社会信息化程度的提高,同时也使现代电子产品性能进一步提高、产品更新换代的节奏也越来越快。数字钟已成为人们日常生活中必不可少的生活日用品。广泛用于个人家庭以及车站、码头、剧场、办公室等公共场所,给人们的生活、学习、工作、娱乐带来极大的方便。本次设计就用数字集成电路和一些简单的逻辑门电路来设计一个数字式电子钟,使其完成时间及星期的显示功能。多功能数字钟采用数字电路实现对“时”、“分”、“秒”数字显示的计时装置。具有时间显示、走时准确、显示直观、无机械传动装置等优点,因而得到了广泛的应用。1.2设计要求1.设计一个有“时”、“分”、“秒”(23小时59分59秒)显示,且有校时功能的电子钟。2.整点报时。在59分59秒时输出信号,音频持续1s,在结束时刻为整点。第4页元器件清单及主要器件介绍2.1元器件清单(1)74LS00(1片)(2)74LS20(1片)(3)74LS161(6片)(4)共阳七段数码显示器(6片)(5)74LS248(6片)(6)555(1片)(7)开关(3片)(8)电阻、晶振、电容、导线、锡丝等(若干)2.2主要元器件引脚排列及逻辑功能1.共阳七段显示器发光二极管(在图中以dp表示),用于显示小数点。通过七段发光二极管亮暗的不同组合,可以显示多种数字、字母以及其它符号。LED数码管中的发光二极管共有两种连接方法:(1)共阴极接法:把发光二极管的阴极连在一起构成公共阴极。使用时公共阴极接地,这样阳极端输入高电平的段发光二极管就导通点亮,而输入低电平的则不点亮。实验中使用的LED显示器为共阴极接法第5页(2)共阳极接法:把发光二极管的阳极连在一起构成公共阳极。使用时公共阳极接+5V。这样阴极端输入低电平的段发光二极管就导通点亮,而输入高电平的则不点亮。注:课设中使用的是共阳极数码管。2.74LS161芯片介绍74LS161是十进制同步计数器(异步清除)。其管脚图及逻辑功能引脚图:Qcc进位输出端CR清零Q1-Q3输出端CP脉冲D0-D3数据输入3.译码器(74LS247)第6页74LS247各引脚功能说明如下图:6、2、1、7脚为译码输入(即编码输出);9—15为译码输出;8、16脚为电源正负极。74LS247译码器功能表第7页原理设计和功能描述3.1数字计时器的设计思想要想构成数字钟,首先应选择一个脉冲源——能自动地产生稳定的标准时间脉冲信号。而脉冲源产生的脉冲信号地频率较高,因此,需要进行分频,使得高频脉冲信号变成适合于计时的低频脉冲信号,即“秒脉冲信号”(频率为1Hz)。经过分频器输出的秒脉冲信号到计数器中进行计数。由于计时的规律是:60秒=1分,60分=1小时,24小时=1天,就需要分别设计60进制,24进制计数器,并发出驱动信号。各计数器输出信号经译码器、驱动器到数字显示器,是“时”、“分”、“秒”得以数字显示出来。3.2数字电子钟总体框架图(一)计数器秒脉冲信号经过6级计数器,分别得到“秒”个位、十位、“分”个位、十位以及“时”个位、十位的计时。“秒”“分”计数器为六十进制,小时为二十四进制。(1)六十进制计数由分频器来的秒脉冲信号,首先送到“秒”计数器进行累加计数,秒计数器应完成一分钟之内秒数目的累加,并达到60秒时产生一个进位信号,所以,选用一片555组成六十进制计数器,来实现六十进制计数。其中,“秒”十位是六进制,“秒”个位是十进制。第8页(2)二十四进制计数“12翻1”小时计数器是按照“01——02——03——⋯⋯——22——23——00——01——02——⋯⋯”...
