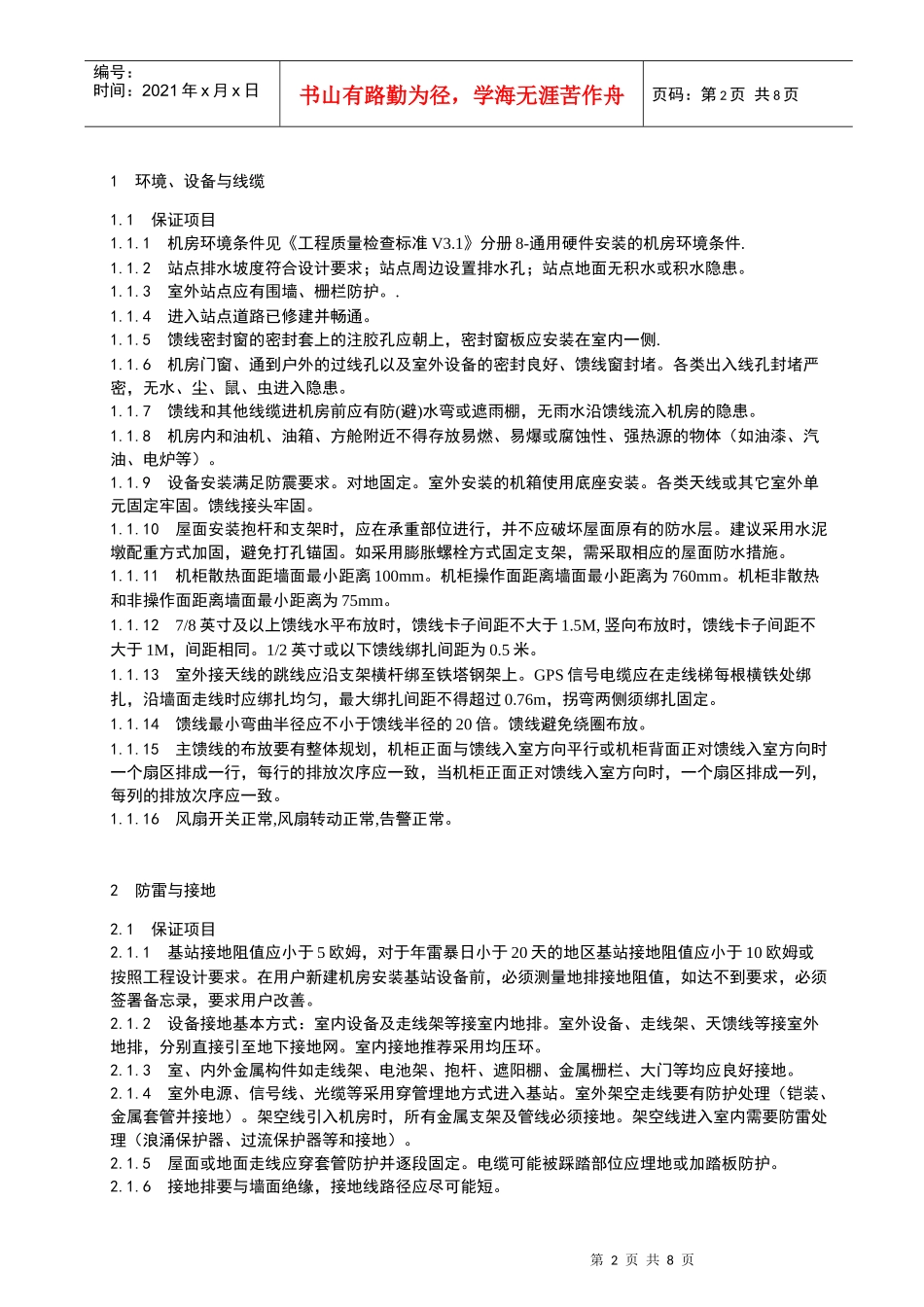

管理标准ManagementStandardZTE工程质量检查标准ZTEEngineeringQualityCheckStandard内部公开▲Q/ZX中兴通讯股份有限公司企业标准EnterpriseStandardsofZTECorporationQ/ZX75.1993.2-2009ZTE工程质量检查标准分册十基站安装2010-03-31发布2010-04-20实施Releasedon2010-03-31Effectiveon2010-04-20中兴通讯股份有限公司发布目次TableofContents1环境、设备与线缆Environment,EquipmentandCable............................................22防雷与接地LightningProtectionandGrounding................................................23天线.........................................................................................64驻波比测试SWVTest..........................................................................75最终装配FinalAssembly......................................................................7<本文中的所有信息均为中兴通讯股份有限公司内部信息，未经允许，不得外传。>I第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页1环境、设备与线缆1.1保证项目1.1.1机房环境条件见《工程质量检查标准V3.1》分册8-通用硬件安装的机房环境条件.1.1.2站点排水坡度符合设计要求；站点周边设置排水孔；站点地面无积水或积水隐患。1.1.3室外站点应有围墙、栅栏防护。.1.1.4进入站点道路已修建并畅通。1.1.5馈线密封窗的密封套上的注胶孔应朝上，密封窗板应安装在室内一侧.1.1.6机房门窗、通到户外的过线孔以及室外设备的密封良好、馈线窗封堵。各类出入线孔封堵严密，无水、尘、鼠、虫进入隐患。1.1.7馈线和其他线缆进机房前应有防(避)水弯或遮雨棚，无雨水沿馈线流入机房的隐患。1.1.8机房内和油机、油箱、方舱附近不得存放易燃、易爆或腐蚀性、强热源的物体（如油漆、汽油、电炉等）。1.1.9设备安装满足防震要求。对地固定。室外安装的机箱使用底座安装。各类天线或其它室外单元固定牢固。馈线接头牢固。1.1.10屋面安装抱杆和支架时，应在承重部位进行，并不应破坏屋面原有的防水层。建议采用水泥墩配重方式加固，避免打孔锚固。如采用膨胀螺栓方式固定支架，需采取相应的屋面防水措施。1.1.11机柜散热面距墙面最小距离100mm。机柜操作面距离墙面最小距离为760mm。机柜非散热和非操作面距离墙面最小距离为75mm。1.1.127/8英寸及以上馈线水平布放时，馈线卡子间距不大于1.5M,竖向布放时，馈线卡子间距不大于1M，间距相同。1/2英寸或以下馈线绑扎间距为0.5米。1.1.13室外接天线的跳线应沿支架横杆绑至铁塔钢架上。GPS信号电缆应在走线梯每根横铁处绑扎，沿墙面走线时应绑扎均匀，最大绑扎间距不得超过0.76m，拐弯两侧须绑扎固定。1.1.14馈线最小弯曲半径应不小于馈线半径的20倍。馈线避免绕圈布放。1.1.15主馈线的布放要有整体规划，机柜正面与馈线入室方向平行或机柜背面正对馈线入室方向时一个扇区排成一行，每行的排放次序应一致，当机柜正面正对馈线入室方向时，一个扇区排成一列，每列的排放次序应一致。1.1.16风扇开关正常,风扇转动正常,告警正常。2防雷与接地2.1保证项目2.1.1基站接地阻值应小于5欧姆，对于年雷暴日小于20天的地区基站接地阻值应小于10欧姆或按照工程设计要求。在用户新建机房安装基站设备前，必须测量地排接地阻值，如达不到要求，必须签署备忘录，要求用户改善。2.1.2设备接地基本方式：室内设备及走线架等接室内地排。室外设备、走线架、天馈线等接室外地排，分别直接引至地下接地网。室内接地推荐采用均压环。2.1.3室、内外金属构件如走线架、电池架、抱杆、遮阳棚、金属栅栏、大门等均应良好接地。2.1.4室外电源、信号线、光缆等采用穿管埋地方式进入基站。室外架空走线要有防护处理（铠装、金属套管并接地）。架空线引入机房时，所有金属支架及管线必须接地。架空线进入室内需要防雷处理（浪涌保护器、过流保护器等和接地）。2.1.5屋面或地面走线应穿套管防护并逐段固定。电缆可能被踩踏部位应埋地或加踏板防护。2.1.6接地排要与墙面绝缘，接地线路径应尽可能短。第3页共8页第2页...
