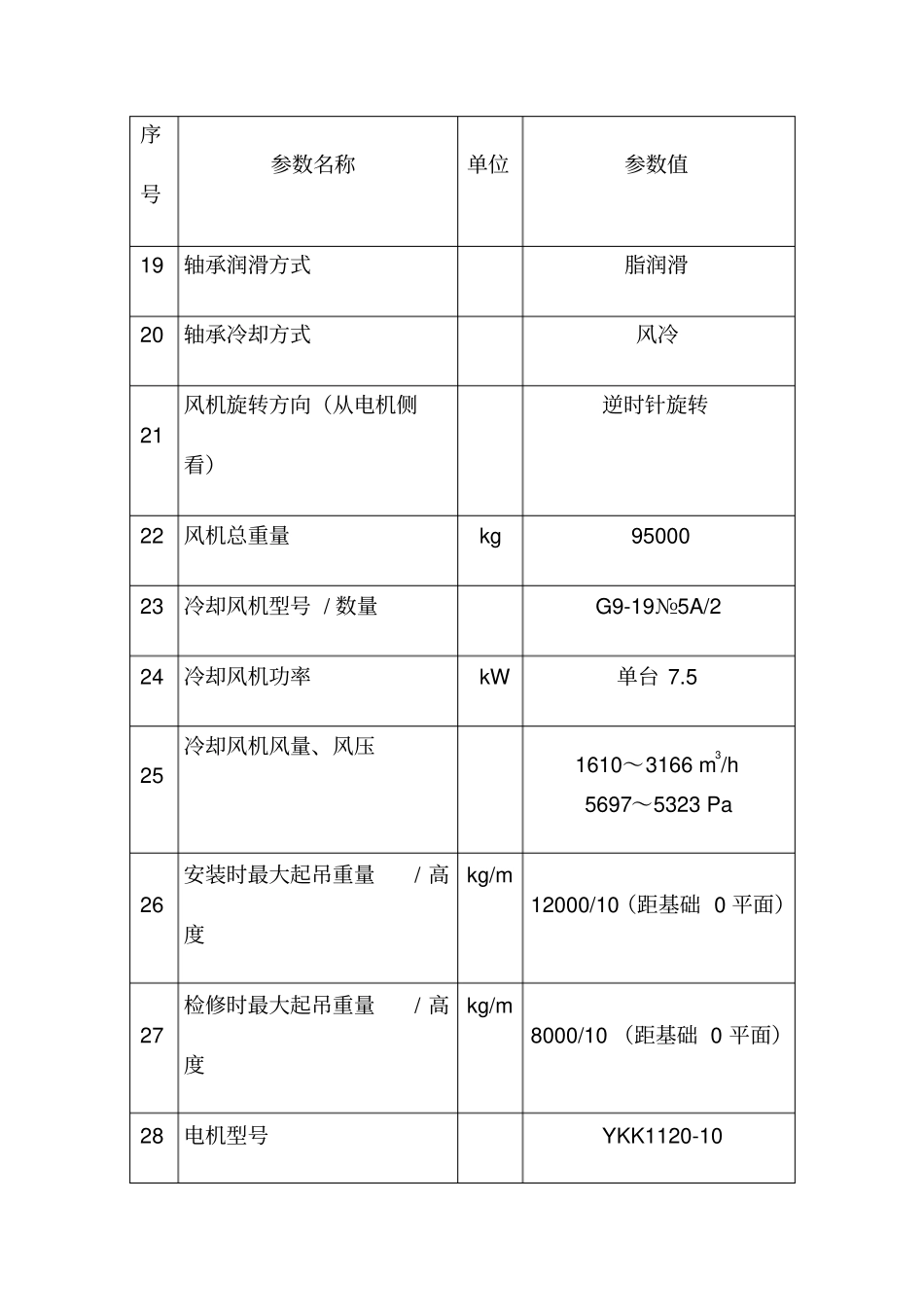

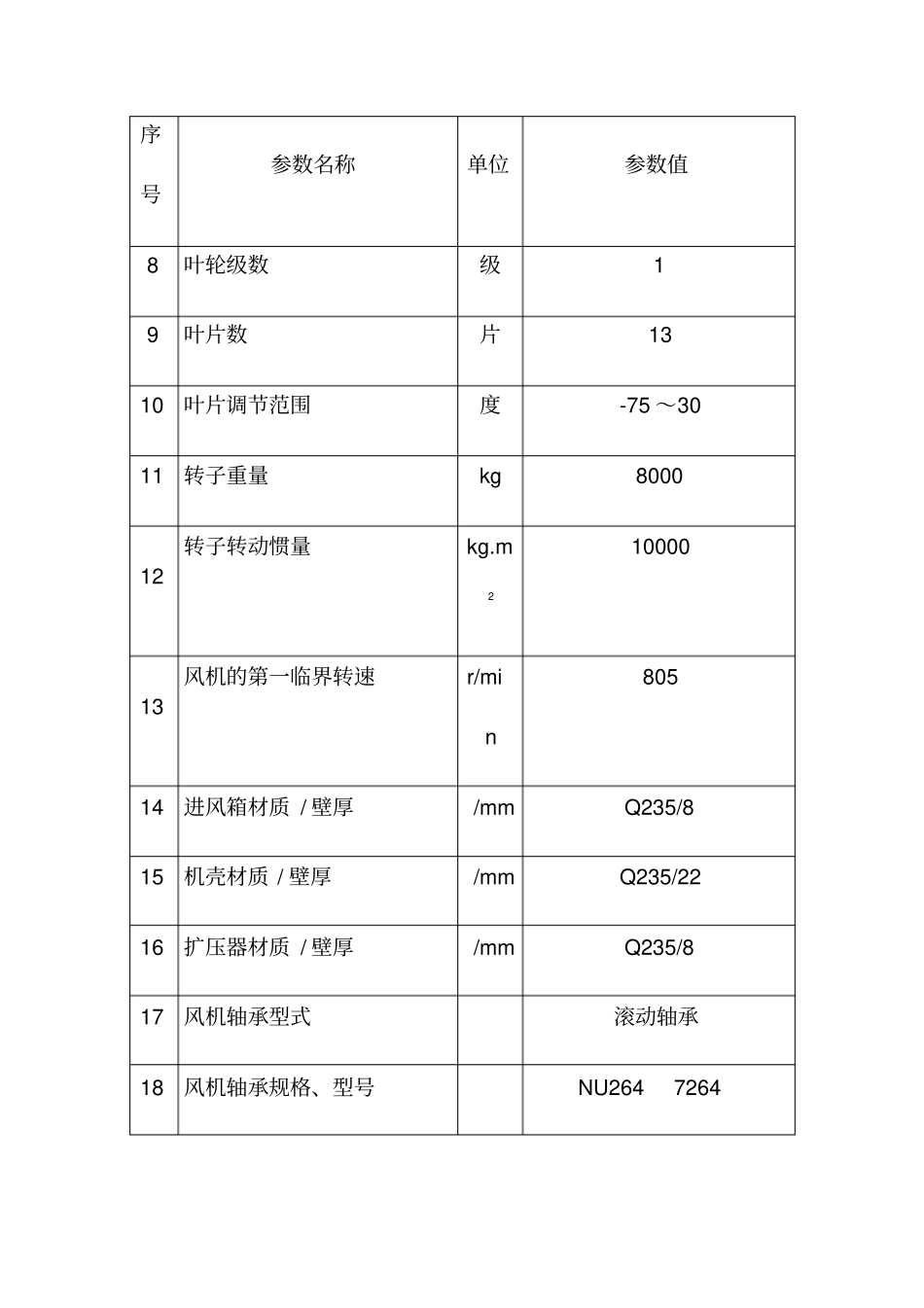

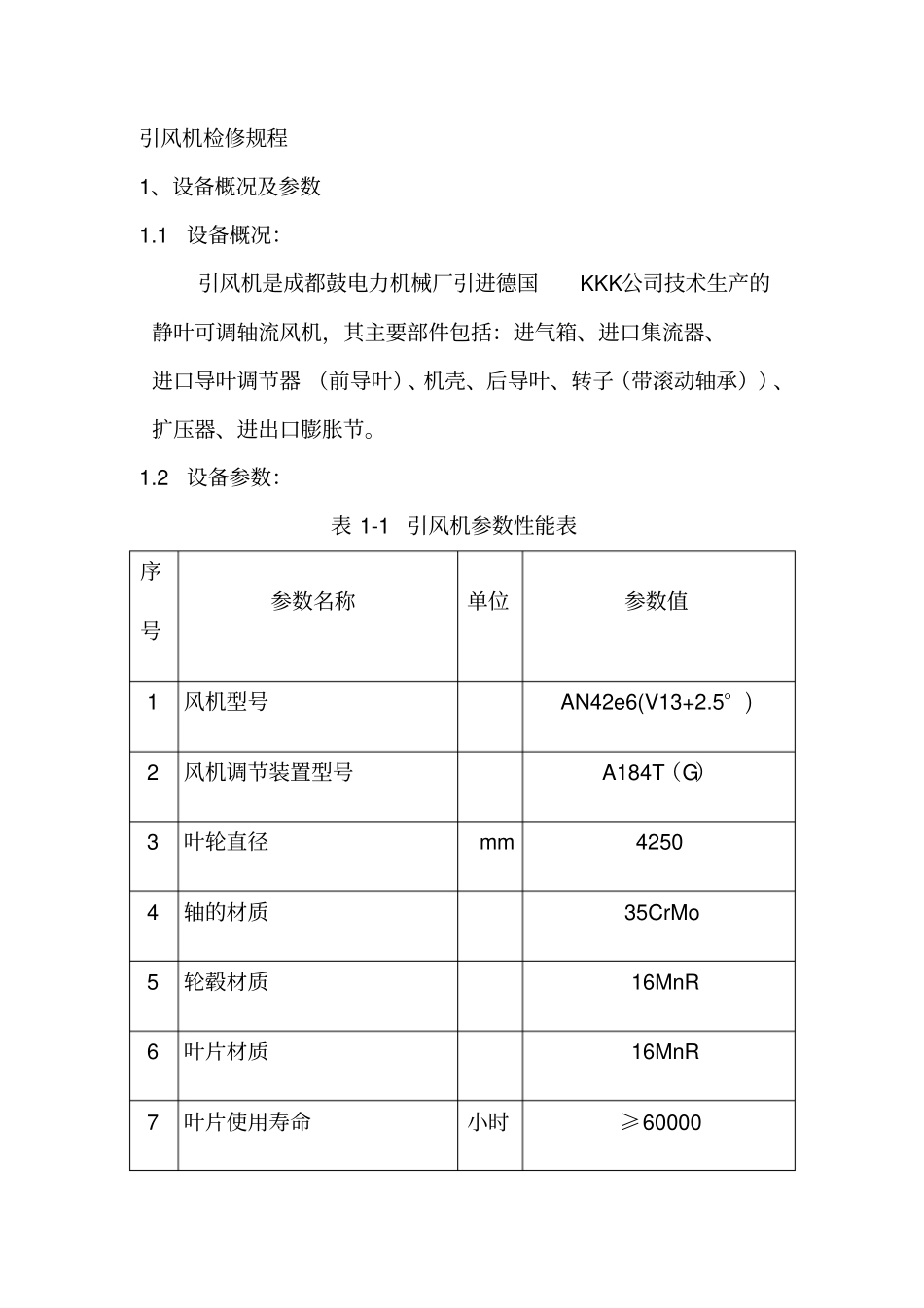

引风机检修规程1、设备概况及参数1.1设备概况：引风机是成都鼓电力机械厂引进德国KKK公司技术生产的静叶可调轴流风机，其主要部件包括：进气箱、进口集流器、进口导叶调节器（前导叶）、机壳、后导叶、转子（带滚动轴承））、扩压器、进出口膨胀节。1.2设备参数：表1-1引风机参数性能表序号参数名称单位参数值1风机型号AN42e6(V13+2.5°)2风机调节装置型号A184T（G）3叶轮直径mm42504轴的材质35CrMo5轮毂材质16MnR6叶片材质16MnR7叶片使用寿命小时≥60000序号参数名称单位参数值8叶轮级数级19叶片数片1310叶片调节范围度-75～3011转子重量kg800012转子转动惯量kg.m21000013风机的第一临界转速r/min80514进风箱材质/壁厚/mmQ235/815机壳材质/壁厚/mmQ235/2216扩压器材质/壁厚/mmQ235/817风机轴承型式滚动轴承18风机轴承规格、型号NU2647264序号参数名称单位参数值19轴承润滑方式脂润滑20轴承冷却方式风冷21风机旋转方向（从电机侧看）逆时针旋转22风机总重量kg9500023冷却风机型号/数量G9-19№5A/224冷却风机功率kW单台7.525冷却风机风量、风压1610～3166m3/h5697～5323Pa26安装时最大起吊重量/高度kg/m12000/10（距基础0平面）27检修时最大起吊重量/高度kg/m8000/10（距基础0平面）28电机型号YKK1120-10序号参数名称单位参数值29电动机类别异步30额定功率kW610031额定电压kV632额定电流A71033额定频率Hz5034额定转速rpm59035极数1036冷却方式空空冷37安装方式室外卧式38工作制S139效率%97.040加速时间及启动时间(额定负荷工况下)s10序号参数名称单位参数值41电动机转动惯量kg.m2294042噪音dB(A)＜8543相数344测温元件Pt10045轴承型式RENK轴承46轴承油牌号N4647轴承润滑方式循环油+油池48轴承冷却方式循环油+油池49电动机重量kg3680050轴承润滑油流量（L/min）162、检修类别及检修周期检修类别检修周期备注A级检修每6年C级检修每1.5年3、检修项目A级检修标准项目；（1）引风机电机翻瓦检查（2）前导叶检查调整（3）进出口膨胀节检查（4）转子、机壳密封检查（5）引风机主轴承油管路清理及检查（6）风机磨损检查（7）联轴器找正（8）电机油系统的检修（9）冷却风机检修（10）风机试运行C级检修标准项目。（1）引风机电机翻瓦检查（2）前导叶检查（3）叶轮、机壳密封检查（4）引风机主轴承油管路清理及检查（5）风机磨损检修（6）联轴器找正（7）电机油系统的检修（8）冷却风机检修（9）风机试运行4、检修前试验项目及标准序号试验项目试验内容试验方法试验标准5、主要备品备件说明：主要备品备件、主要材料及专用工器具等。序号名称规格型号单位数量材质1膨胀节φ6000只22电机浮动密封环750612/13－06750612/11－06件43后导叶防磨陶瓷U型件若干4围带8360*170件25油站滤网只46油泵联轴器只47擦机布kg58煤油kg309清洗剂755瓶510白面标粉kg311保险丝5A盒112红丹粉kg0.213密封胶587瓶514记号笔粗白支315耐油石棉板2mmkg1516砂纸#80张1017金相砂纸张1018杯型钢丝刷φ100个219密封绳10mmkg520电动扳手轻型套121角磨机φ100台122手拉葫芦1t*3m个223手拉葫芦3t*6m个224手拉葫芦5t*6m个225手锤2磅把226扭力扳手套127开口扳手6-27套128活扳手300把229梅花扳手14-36套230平口螺丝刀150把131十字螺丝刀150把132三角刮刀6′把133游标卡尺0-200把134塞尺300个135百分表座6c个436百分表0-5个437手压水压试验泵台138测振仪把139测温仪把140引风机拆装工具专用工具套16、检修工艺步骤及质量标准序号检修项目工艺步骤质量标准1拆卸挠性联轴器1.1拆开联轴器罩螺栓并做标记。1.2测量记录原始联轴器的弹片之间间隙及张口尺寸、磁力中心线尺寸。1.3检查弹性联轴器磨损情况，弹片是否有断裂。1.4.做好回装标记，做好1.3联轴器端面平整光滑，销孔及销磨损小于孔径的3／10，弹簧片中间轴的支撑工作。拆联轴器隔垫，与电机脱离。叶轮侧联轴器拆卸方式相同。无裂纹、变形。2电机轴承翻瓦检查2.1电机轴承座放油并拆卸油管道，检查与轴承箱接口处半月弯情况，注意回装时角度，管道法兰用塑料布包扎，通知热工将温度测点、振动测点拆除。2.2电机前后轴承翻瓦检查应依次进行，待其中一个瓦恢复后方可进行另一个轴瓦的...
