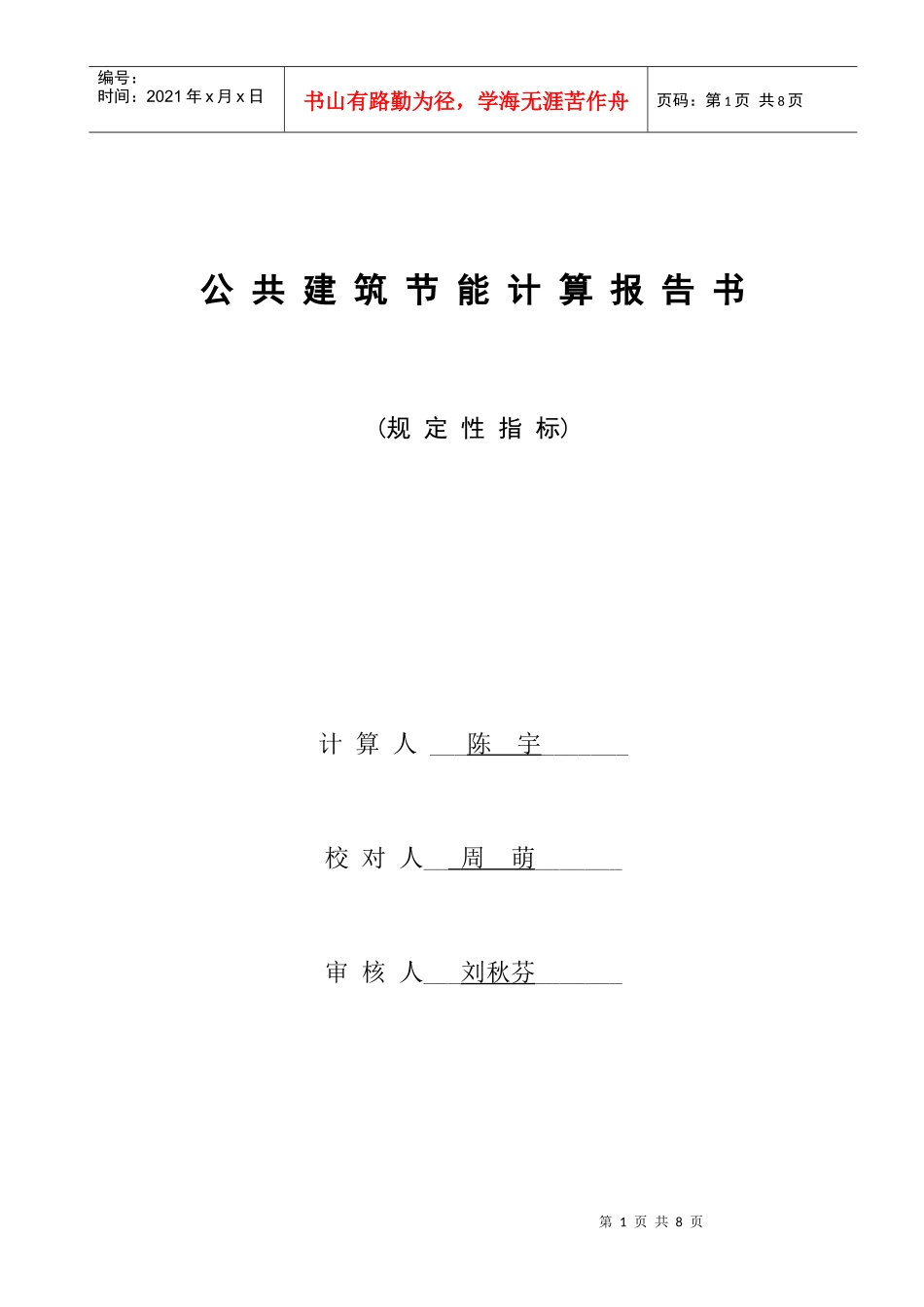

农业厅节能计算书_第1页
1/8
农业厅节能计算书_第2页
2/8

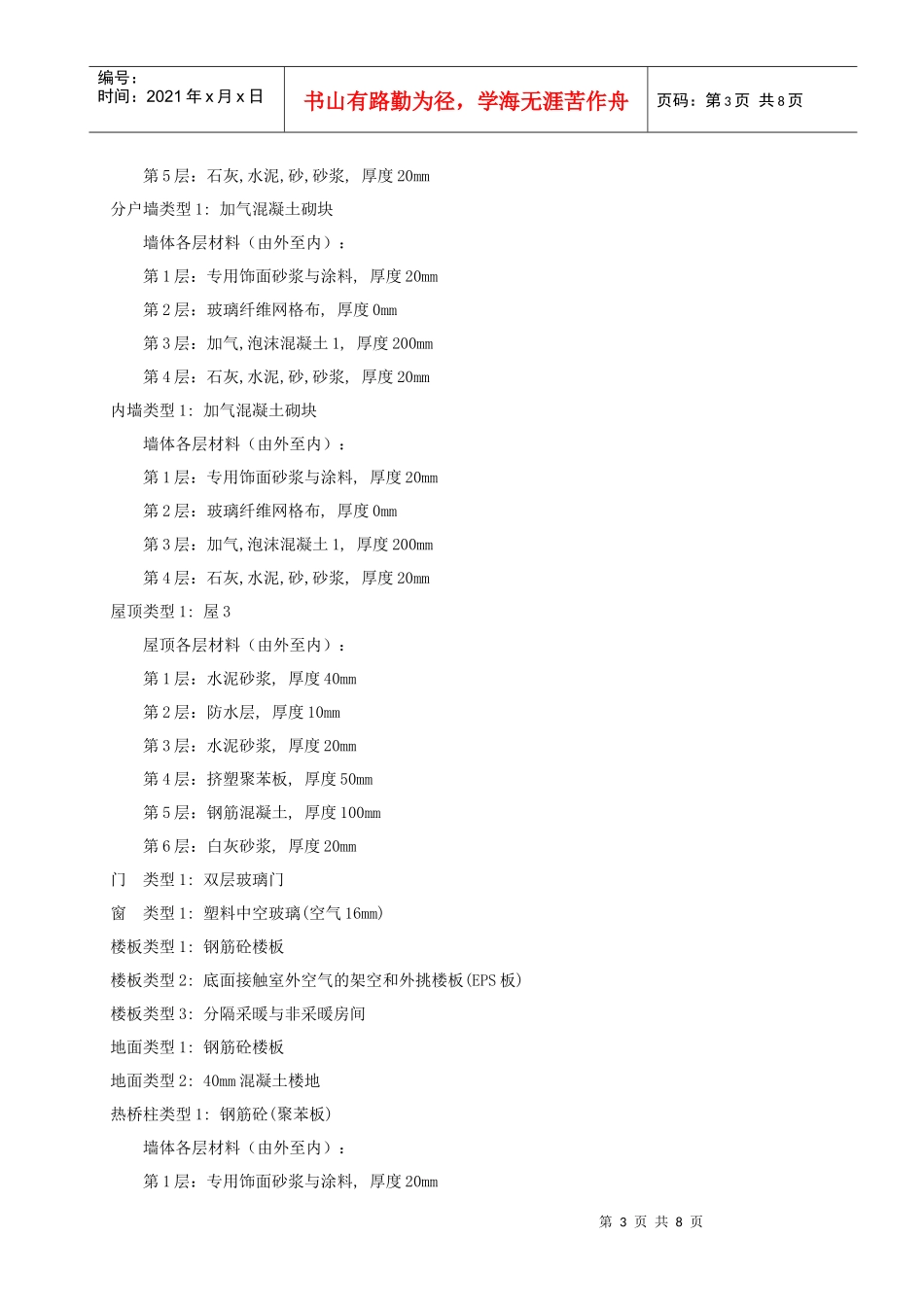

农业厅节能计算书_第3页
3/8
第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页公共建筑节能计算报告书(规定性指标)计算人___陈宇_______校对人__周萌_______审核人___刘秋芬_______第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页设计单位:郑州市建筑设计院计算工具:天正建筑节能分析软件TBEC(公共建筑版)软件开发单位:北京天正工程软件有限公司节能计算报告书一、项目总信息项目名称河南省农产品质量安全检测中心项目地址郑州市农业路建设单位河南省农业厅设计单位郑州市建筑设计院施工单位建筑面积19686.25m2二、建筑概况和围护结构基本组成(一)建筑概况城市名称郑州(东经113.6,北纬34.7,海拔111.3)气候区寒冷地区建筑楼层数12建筑高度46.80m建筑体形系数0.19建筑窗墙比东向:0.12,西向:0.12,南向:0.39,北向:0.31(二)围护结构基本组成外墙类型1:加气混凝土砌块(聚苯板)墙体各层材料(由外至内):第1层:专用饰面砂浆与涂料,厚度20mm第2层:玻璃纤维网格布,厚度0mm第3层:膨胀聚苯板,厚度30mm第4层:加气,泡沫混凝土1,厚度200mm第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页第5层:石灰,水泥,砂,砂浆,厚度20mm分户墙类型1:加气混凝土砌块墙体各层材料(由外至内):第1层:专用饰面砂浆与涂料,厚度20mm第2层:玻璃纤维网格布,厚度0mm第3层:加气,泡沫混凝土1,厚度200mm第4层:石灰,水泥,砂,砂浆,厚度20mm内墙类型1:加气混凝土砌块墙体各层材料(由外至内):第1层:专用饰面砂浆与涂料,厚度20mm第2层:玻璃纤维网格布,厚度0mm第3层:加气,泡沫混凝土1,厚度200mm第4层:石灰,水泥,砂,砂浆,厚度20mm屋顶类型1:屋3屋顶各层材料(由外至内):第1层:水泥砂浆,厚度40mm第2层:防水层,厚度10mm第3层:水泥砂浆,厚度20mm第4层:挤塑聚苯板,厚度50mm第5层:钢筋混凝土,厚度100mm第6层:白灰砂浆,厚度20mm门类型1:双层玻璃门窗类型1:塑料中空玻璃(空气16mm)楼板类型1:钢筋砼楼板楼板类型2:底面接触室外空气的架空和外挑楼板(EPS板)楼板类型3:分隔采暖与非采暖房间地面类型1:钢筋砼楼板地面类型2:40mm混凝土楼地热桥柱类型1:钢筋砼(聚苯板)墙体各层材料(由外至内):第1层:专用饰面砂浆与涂料,厚度20mm第4页共8页第3页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共8页第2层:玻璃纤维网格布,厚度0mm第3层:膨胀聚苯板,厚度30mm第4层:钢筋混凝土,厚度160mm第5层:石灰,水泥,砂,砂浆,厚度20mm热桥梁类型1:钢筋砼(聚苯板)墙体各层材料(由外至内):第1层:专用饰面砂浆与涂料,厚度20mm第2层:玻璃纤维网格布,厚度0mm第3层:膨胀聚苯板,厚度30mm第4层:钢筋混凝土,厚度200mm第5层:石灰,水泥,砂,砂浆,厚度20mm三、建筑热工节能设计分析外墙类型1:加气混凝土砌块(聚苯板)各层材料名称厚度mm导热系数W/(m.K)修正系数修正后导热系数W/(m.K)蓄热系数W/(m2.k)修正后蓄热系数W/(m2.k)热阻值(m2.K)/W热惰性指标D=R.S专用饰面砂浆与涂料200.9301.000.93011.3711.370.0220.24玻璃纤维网格布0-------膨胀聚苯板300.0421.000.0420.360.360.7140.25加气,泡沫混凝土12000.2201.000.2203.593.590.9093.26石灰,水泥,砂,砂浆200.8701.000.87010.7510.750.0230.25合计270-----1.6684.01墙主体传热阻RO=Ri+∑R+Re=1.83(m2.K)/W墙主体传热系数0.55W/(m2.K)各朝向外墙平均传热系数计算:1.东朝向外墙外墙总面积1193.46m2:外墙主体K=0.55W/m2K,D=4.01,所占比例0.92;热桥柱构造类型:钢筋砼(聚苯板),K=1.12W/m2K,D=2.33,所占比例0.04热桥梁构造类型:钢筋砼(聚苯板),K=1.09W/m2K,D=2.70,所占比例0.04东向外墙平均传热系数:0.59,热惰性指标:3.892.南朝向外墙第5页共8页第4页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共8页外墙总面积2561.90m2:外墙主体K=0.55W/m2K,D=4.01,所占比例0.92;热桥柱构造类型:钢筋砼(聚苯板),K=1.12W/m2K,D=2.33,所占比例0.04热桥梁构造类型:钢筋砼(聚苯板),K=1.09W/m2K,D=2.70,所...
