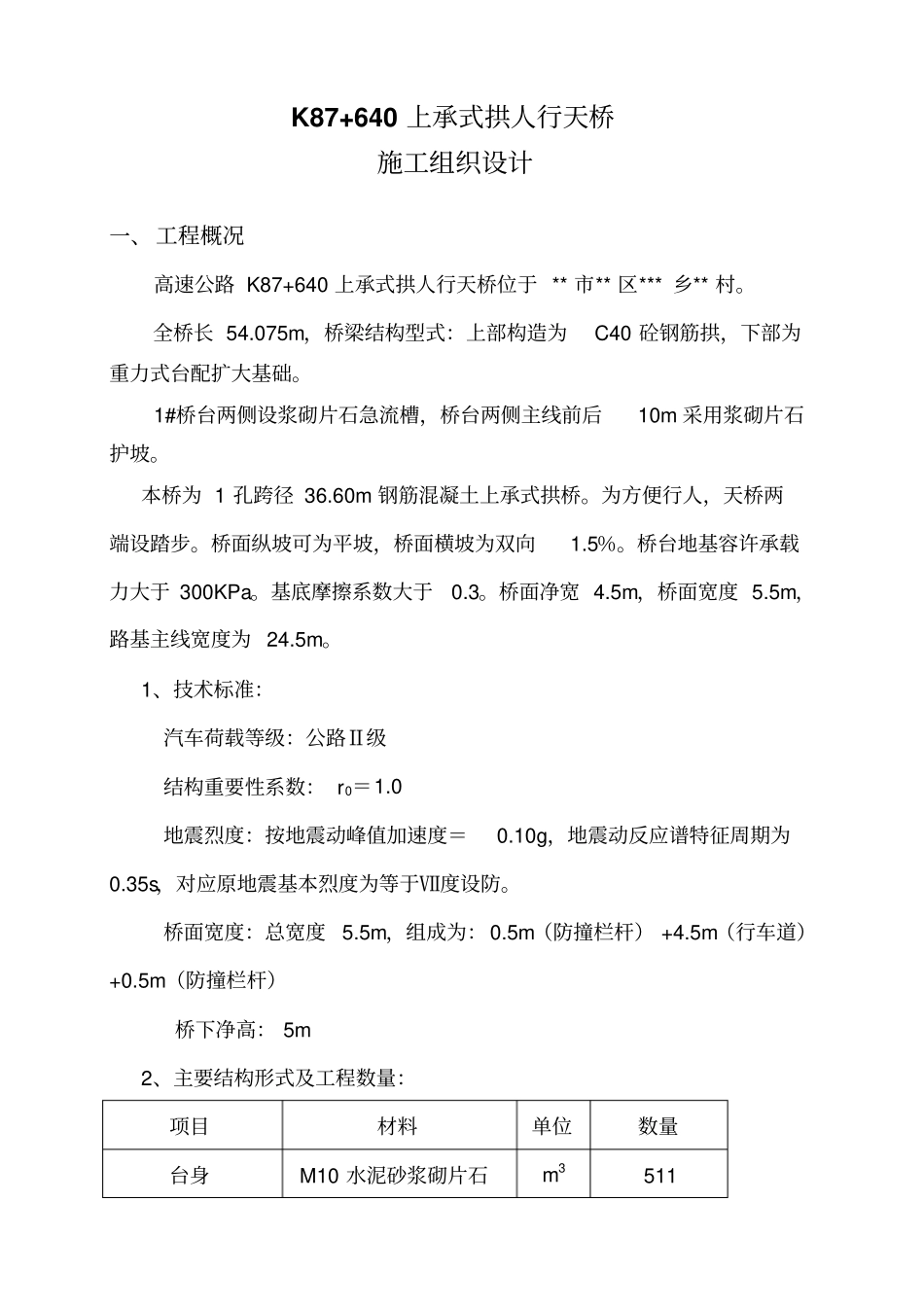

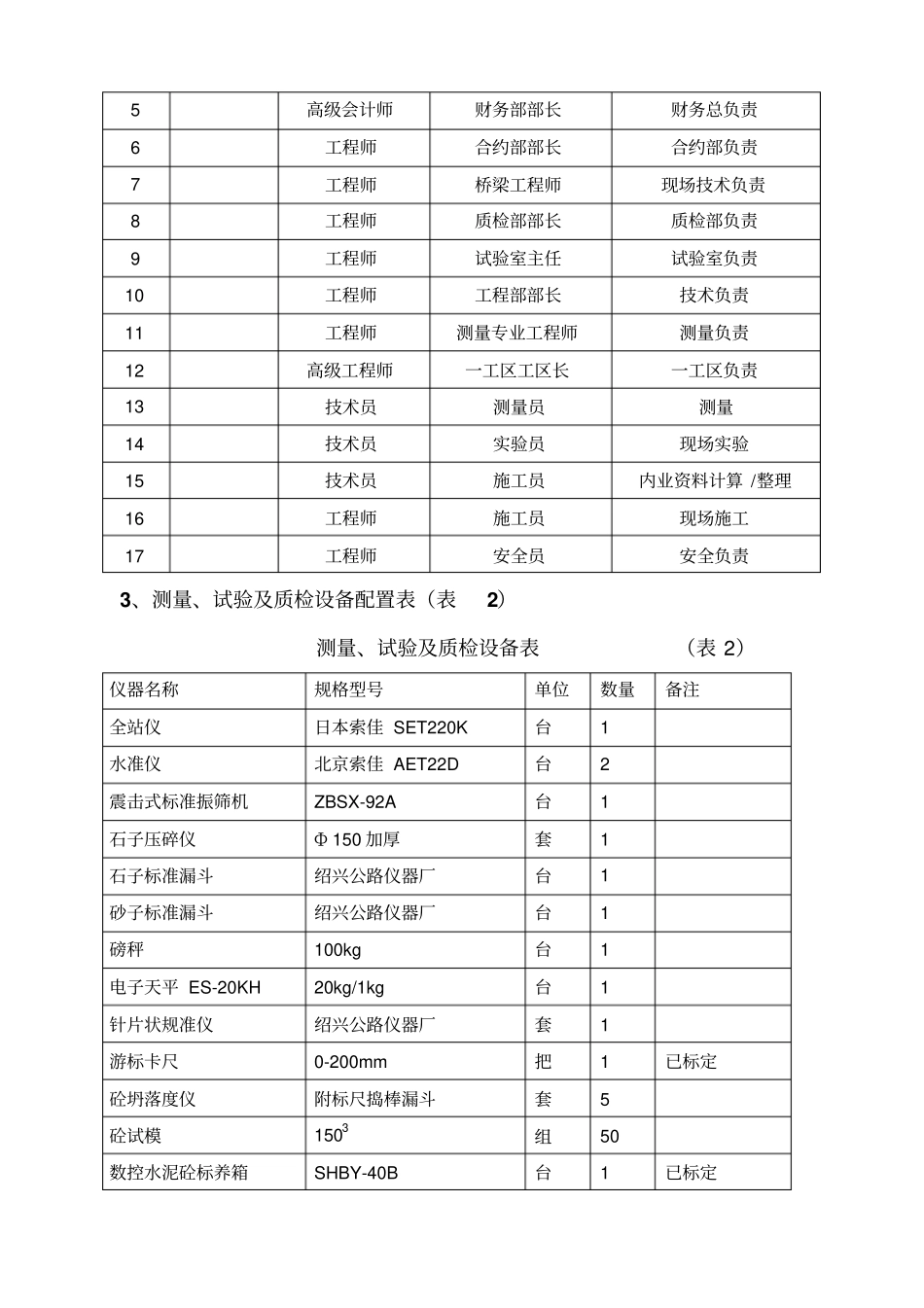

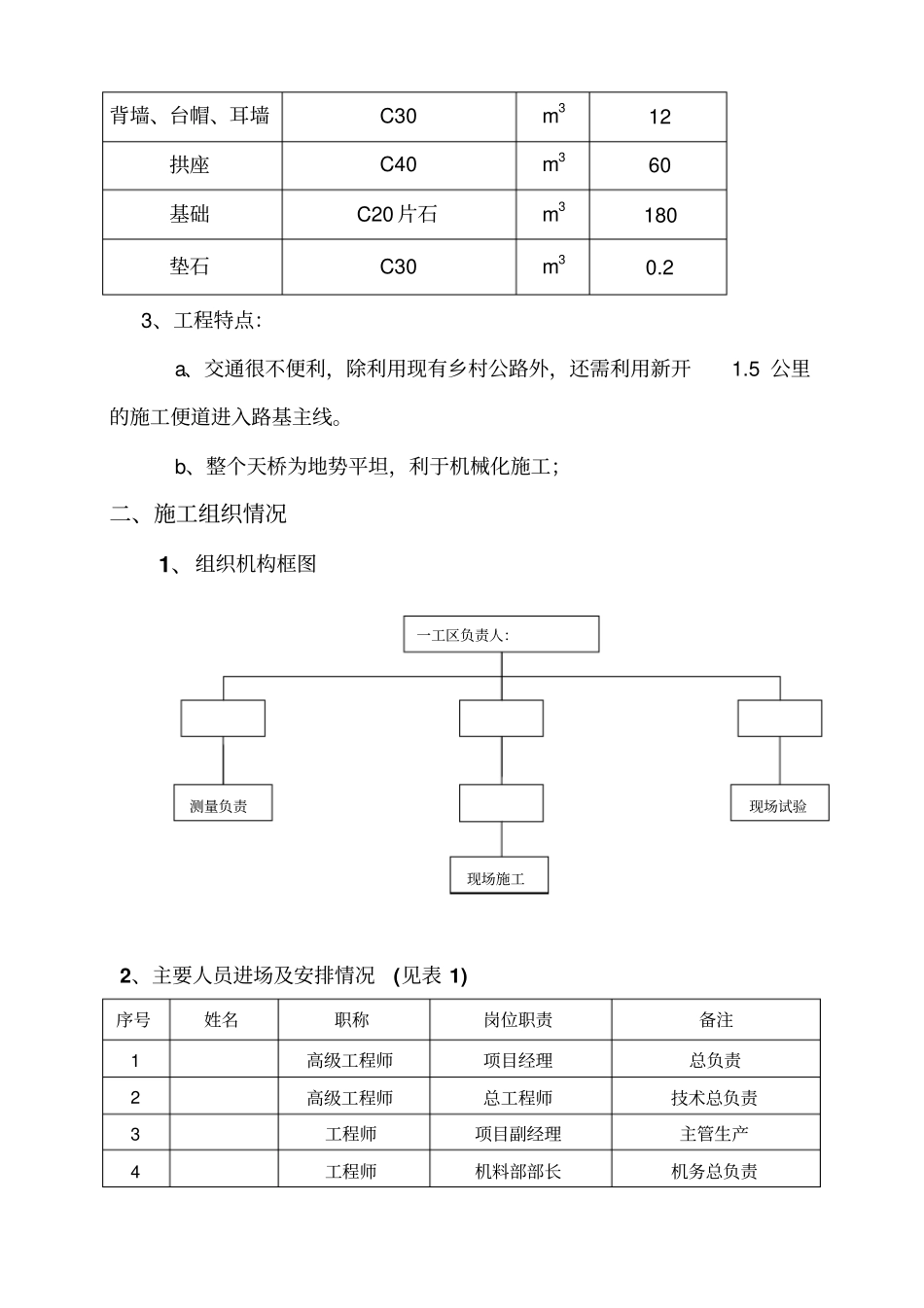

K87+640上承式拱人行天桥施工组织设计一、工程概况高速公路K87+640上承式拱人行天桥位于**市**区***乡**村。全桥长54.075m，桥梁结构型式：上部构造为C40砼钢筋拱，下部为重力式台配扩大基础。1#桥台两侧设浆砌片石急流槽，桥台两侧主线前后10m采用浆砌片石护坡。本桥为1孔跨径36.60m钢筋混凝土上承式拱桥。为方便行人，天桥两端设踏步。桥面纵坡可为平坡，桥面横坡为双向1.5％。桥台地基容许承载力大于300KPa。基底摩擦系数大于0.3。桥面净宽4.5m，桥面宽度5.5m，路基主线宽度为24.5m。1、技术标准：汽车荷载等级：公路Ⅱ级结构重要性系数：r0＝1.0地震烈度：按地震动峰值加速度＝0.10g，地震动反应谱特征周期为0.35s，对应原地震基本烈度为等于Ⅶ度设防。桥面宽度：总宽度5.5m，组成为：0.5m（防撞栏杆）+4.5m（行车道）+0.5m（防撞栏杆）桥下净高：5m2、主要结构形式及工程数量：项目材料单位数量台身M10水泥砂浆砌片石m3511背墙、台帽、耳墙C30m312拱座C40m360基础C20片石m3180垫石C30m30.23、工程特点：a、交通很不便利，除利用现有乡村公路外，还需利用新开1.5公里的施工便道进入路基主线。b、整个天桥为地势平坦，利于机械化施工；二、施工组织情况1、组织机构框图2、主要人员进场及安排情况(见表1)序号姓名职称岗位职责备注1高级工程师项目经理总负责2高级工程师总工程师技术总负责3工程师项目副经理主管生产4工程师机料部部长机务总负责一工区负责人：现场试验测量负责现场施工5高级会计师财务部部长财务总负责6工程师合约部部长合约部负责7工程师桥梁工程师现场技术负责8工程师质检部部长质检部负责9工程师试验室主任试验室负责10工程师工程部部长技术负责11工程师测量专业工程师测量负责12高级工程师一工区工区长一工区负责13技术员测量员测量14技术员实验员现场实验15技术员施工员内业资料计算/整理16工程师施工员现场施工17工程师安全员安全负责3、测量、试验及质检设备配置表（表2）测量、试验及质检设备表（表2）仪器名称规格型号单位数量备注全站仪日本索佳SET220K台1水准仪北京索佳AET22D台2震击式标准振筛机ZBSX-92A台1石子压碎仪Ф150加厚套1石子标准漏斗绍兴公路仪器厂台1砂子标准漏斗绍兴公路仪器厂台1磅秤100kg台1电子天平ES-20KH20kg/1kg台1针片状规准仪绍兴公路仪器厂套1游标卡尺0-200mm把1已标定砼坍落度仪附标尺捣棒漏斗套5砼试模1503组50数控水泥砼标养箱SHBY-40B台1已标定电动水泥坑折机KZJ-5000台1水泥胶砂搅拌机JJ-5台1水泥胶砂震实台ZT-96台1水泥净浆搅拌机NJ-160台1全不锈钢沸煮箱FZ-31台1水泥细度负压筛析仪FSY-150台1水泥稠度仪绍兴公路仪器厂台1雷式夹测定仪LD-50台1水泥留样桶绍兴公路仪器厂只10滴管绍兴公路仪器厂支1压力试验机YE-2000台1已标定强制式砼搅拌机FH1508台1混凝土振动台1M2台3标养室温控仪BYS-60/120台1已标定砼贯入阻力仪SGO-1200G台1烘箱101-2台1冷弯冲头Φ6-125套1静力学天平绍兴公路仪器厂台1抗压夹具40*40mm套14、机械设备配置表（表3）我部为加快工程进度，保证工程质量，调配了大批机械设备，如下：主要机械设备表（表3）设备名称型号性能指标单位数量新旧陈度混凝土输送泵HBT60C-1816平950m直270m台1100%输送泵管道Φ125A*3mpcs40100%Φ125A*2m7Φ125A*1m4混凝土拌和楼50m3/h套1100%散装水泥罐100T个2100%砼强制式拌和机500L台1100%挖掘机EC210BC台1100%装载机ZL-50台1100%地磅90T台1100%潜水泵扬程100m台12100%吊车25t台2100%柴油发电机组250KW台1100%卷扬机5T台175%电动卷扬机1T台2095%手拉葫芦3～10T台785%交流电焊机BX1-500-237kVA台12100%BX3-315-230kVA台390%电焊条Φ5.0502/506件20100%钢筋弯曲机GW40台290%钢筋断机GQ40台190%砂轮切割机22KW台2100%钢管Φ50吨17085%槽钢6cm～16cm吨1290%钢丝绳18～32mm米500100%组合钢模4~5mm米2200100%插入式振捣器Φ30mm台3100%Φ50mm台5100%串筒Φ20mm米40100%电动油泵ZB4500台2100%油压手动千斤顶50T个485%贝雷架吨6095%三、施工准备情况我部根据该桥的特点，进行了精心和科学的组织。（一）施工组织机构我部为此天桥成立专门的施工工程组，负责该天桥的生产管理工作。（二...
