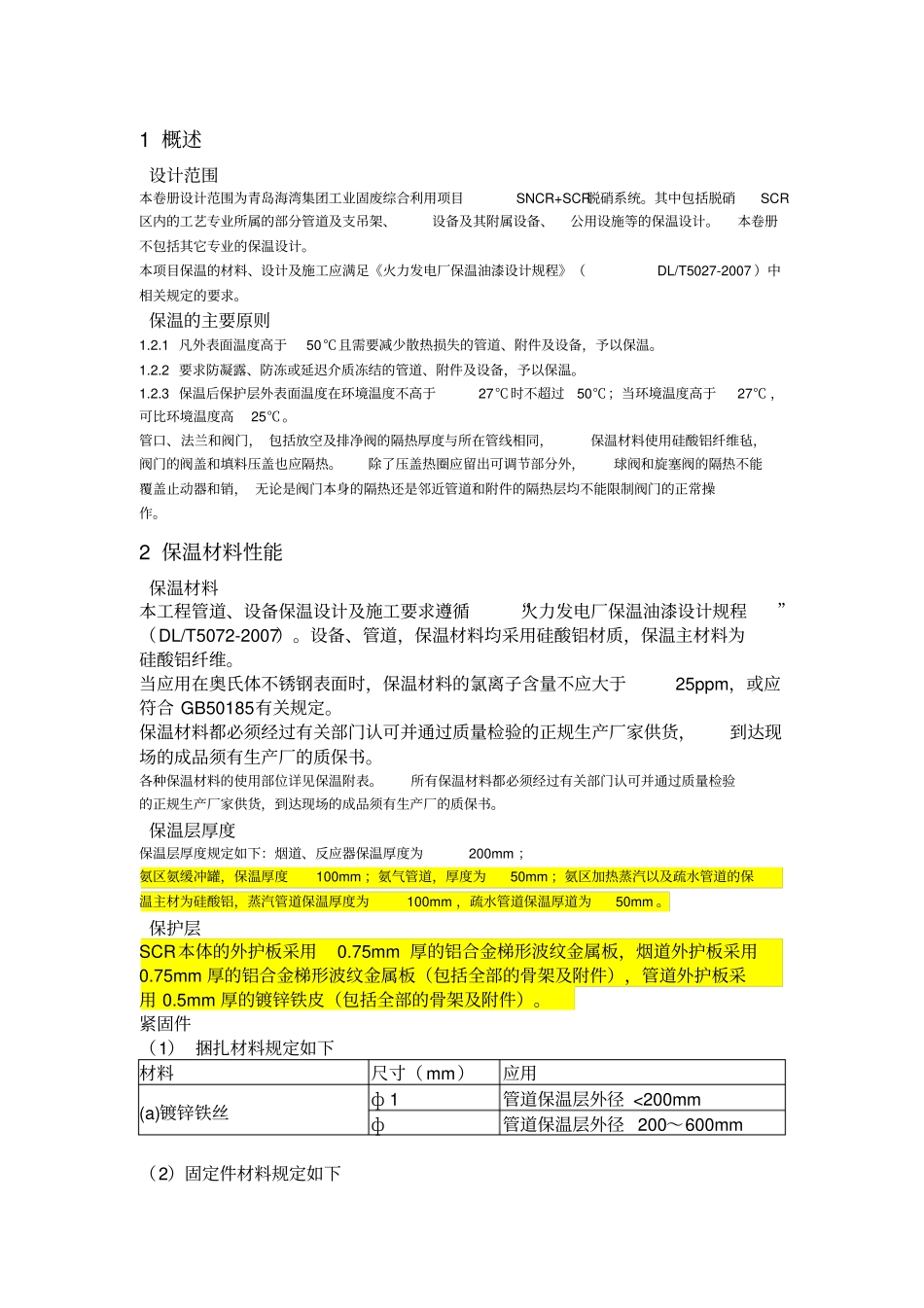

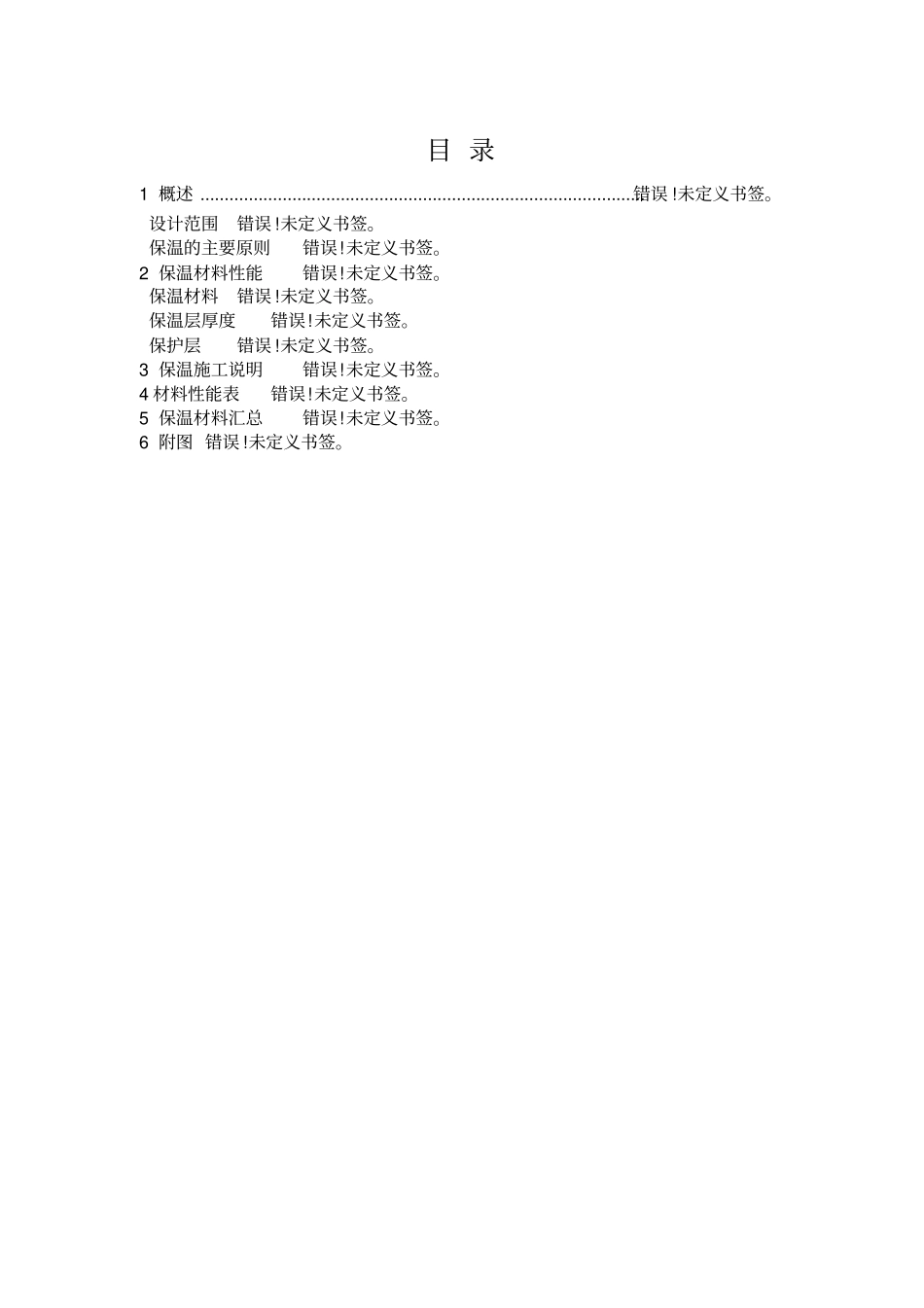

目录1概述............................................................................................错误!未定义书签。设计范围错误!未定义书签。保温的主要原则错误!未定义书签。2保温材料性能错误!未定义书签。保温材料错误!未定义书签。保温层厚度错误!未定义书签。保护层错误!未定义书签。3保温施工说明错误!未定义书签。4材料性能表错误!未定义书签。5保温材料汇总错误!未定义书签。6附图错误!未定义书签。1概述设计范围本卷册设计范围为青岛海湾集团工业固废综合利用项目SNCR+SCR脱硝系统。其中包括脱硝SCR区内的工艺专业所属的部分管道及支吊架、设备及其附属设备、公用设施等的保温设计。本卷册不包括其它专业的保温设计。本项目保温的材料、设计及施工应满足《火力发电厂保温油漆设计规程》（DL/T5027-2007）中相关规定的要求。保温的主要原则1.2.1凡外表面温度高于50℃且需要减少散热损失的管道、附件及设备，予以保温。1.2.2要求防凝露、防冻或延迟介质冻结的管道、附件及设备，予以保温。1.2.3保温后保护层外表面温度在环境温度不高于27℃时不超过50℃；当环境温度高于27℃，可比环境温度高25℃。管口、法兰和阀门，包括放空及排净阀的隔热厚度与所在管线相同，保温材料使用硅酸铝纤维毡，阀门的阀盖和填料压盖也应隔热。除了压盖热圈应留出可调节部分外，球阀和旋塞阀的隔热不能覆盖止动器和销，无论是阀门本身的隔热还是邻近管道和附件的隔热层均不能限制阀门的正常操作。2保温材料性能保温材料本工程管道、设备保温设计及施工要求遵循“火力发电厂保温油漆设计规程”（DL/T5072-2007）。设备、管道，保温材料均采用硅酸铝材质，保温主材料为硅酸铝纤维。当应用在奥氏体不锈钢表面时，保温材料的氯离子含量不应大于25ppm，或应符合GB50185有关规定。保温材料都必须经过有关部门认可并通过质量检验的正规生产厂家供货，到达现场的成品须有生产厂的质保书。各种保温材料的使用部位详见保温附表。所有保温材料都必须经过有关部门认可并通过质量检验的正规生产厂家供货，到达现场的成品须有生产厂的质保书。保温层厚度保温层厚度规定如下：烟道、反应器保温厚度为200mm；氨区氨缓冲罐，保温厚度100mm；氨气管道，厚度为50mm；氨区加热蒸汽以及疏水管道的保温主材为硅酸铝，蒸汽管道保温厚度为100mm，疏水管道保温厚道为50mm。保护层SCR本体的外护板采用0.75mm厚的铝合金梯形波纹金属板，烟道外护板采用0.75mm厚的铝合金梯形波纹金属板（包括全部的骨架及附件），管道外护板采用0.5mm厚的镀锌铁皮（包括全部的骨架及附件）。紧固件（1）捆扎材料规定如下材料尺寸（mm）应用(a)镀锌铁丝ф1管道保温层外径<200mmф管道保温层外径200～600mm（2）固定件材料规定如下材料尺寸(mm)应用钩钉ф4X420SCR反应器及烟道保温材料固定自锁垫片ф65δ=设备、烟道、管道（外径大于630mm）抽芯铆钉M4x12金属保护层接缝角钢L30X3固定金属保护层扁钢-30X3固定金属保护层钢丝网150x150x4SCR反应器及烟道保温材料固定3保温施工说明保温施工前应对所用保温材料作质量检验。保温材料及其制品的性能必须符合设计要求。检验方法按原水电部颁发的《火力发电厂热力设备和管道保温材料技术条件与检验方法》(SDJ68-85)进行。保温施工期间,切忌保温材料受潮。尤其是室外保温。应在晴天施工,做到主保温层和保护层同时进行,并有防雨应急措施。管道保温应在各部件〔包括仪表测试管〕安装完毕,严密性试验合格后进行。设备保温应在各部件〔包括爬梯、平台、仪表测试管〕安装完毕后进行。设备上的短管、法兰和人孔要露出保温结构之外,伸出短管的保温同与其相连管道的保温一致,施工时将设备上的铭牌留出,并在其周围作好防水处理。烟道保温应在各部件安装完毕，严密性试验合格后进行。流量测量装置、阀门、伸缩节、可拆卸法兰等处的保温做成可拆式结构,以满足运行检查和检修需要。大型设备需焊接φ4mm~6mm的钩钉,钩钉间距为200mm至300mm。对于卧式圆罐的上半部及设备的顶部可放宽至400mm至500mm。圆罐的封头、钩钉间距减小至150mm至250mm并成辐射状布置,靠近人孔和法兰附近的钩钉可适当增加,并注意不得妨...
