低压装置电气调整试验记录VIP免费

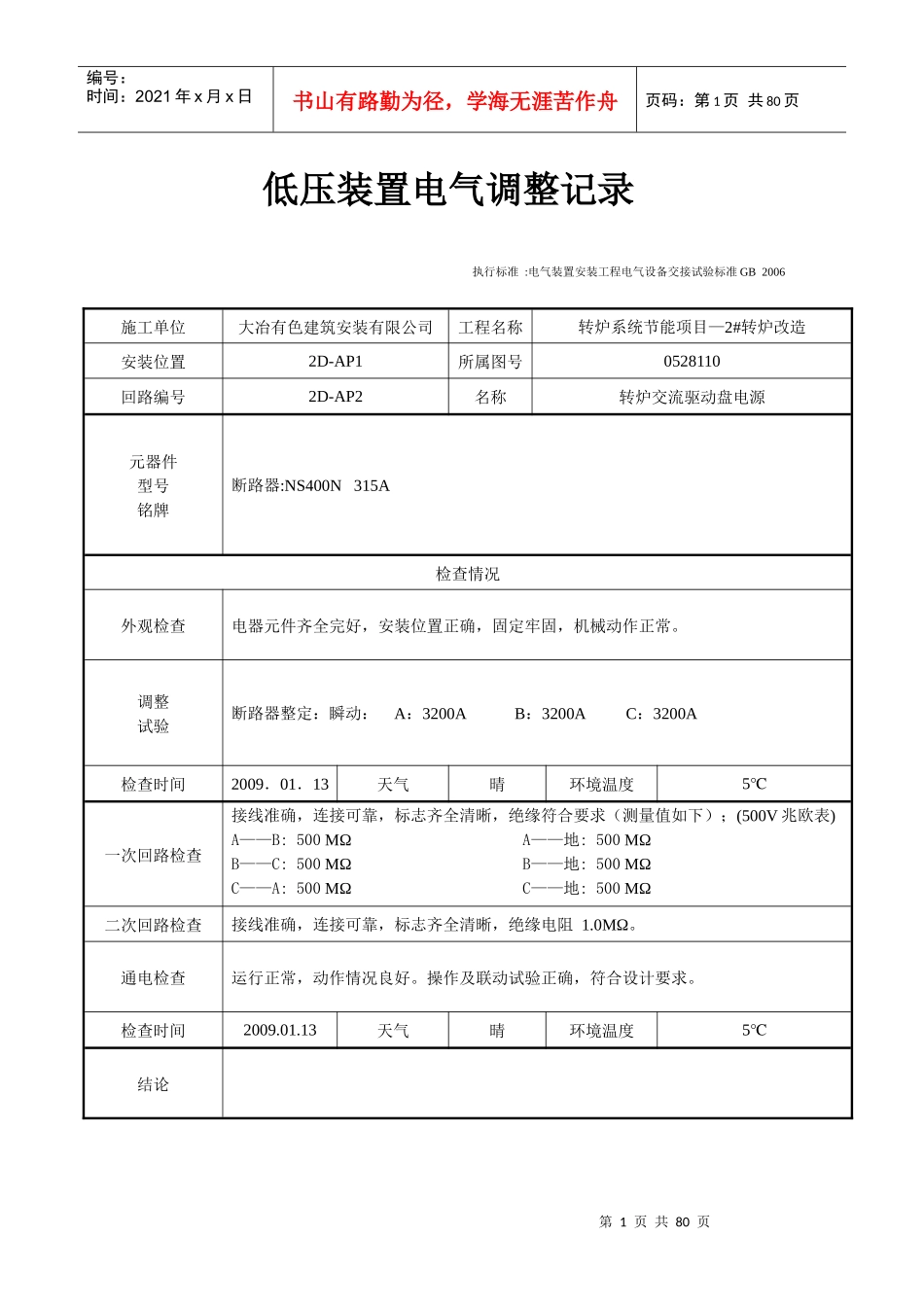

第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共80页低压装置电气调整记录执行标准:电气装置安装工程电气设备交接试验标准GB2006施工单位大冶有色建筑安装有限公司工程名称转炉系统节能项目—2#转炉改造安装位置2D-AP1所属图号0528110回路编号2D-AP2名称转炉交流驱动盘电源元器件型号铭牌断路器:NS400N315A检查情况外观检查电器元件齐全完好，安装位置正确，固定牢固，机械动作正常。调整试验断路器整定：瞬动：A：3200AB：3200AC：3200A检查时间2009．01．13天气晴环境温度5℃一次回路检查接线准确，连接可靠，标志齐全清晰，绝缘符合要求（测量值如下）；(500V兆欧表)A——B:500MΩA——地:500MΩB——C:500MΩB——地:500MΩC——A:500MΩC——地:500MΩ二次回路检查接线准确，连接可靠，标志齐全清晰，绝缘电阻1.0MΩ。通电检查运行正常，动作情况良好。操作及联动试验正确，符合设计要求。检查时间2009.01.13天气晴环境温度5℃结论第2页共80页第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共80页备注审核:试验人员:记录:低压装置电气调整记录执行标准:电气装置安装工程电气设备交接试验标准GB2006施工单位大冶有色建筑安装有限公司工程名称转炉系统节能项目—2#转炉改造安装位置2D-AP1所属图号0528110回路编号2D-AP3名称余热锅炉配电盘电源元器件型号铭牌断路器:NS800N800A检查情况外观检查电器元件齐全完好，安装位置正确，固定牢固，机械动作正常。调整试验断路器整定：瞬动：A：8000AB：8000AC：8000A检查时间2009．01．13天气晴环境温度5℃一次回路检查接线准确，连接可靠，标志齐全清晰，绝缘符合要求（测量值如下）；(500V兆欧表)A——B:500MΩA——地:500MΩB——C:500MΩB——地:500MΩC——A:500MΩC——地:500MΩ二次回路检查接线准确，连接可靠，标志齐全清晰，绝缘电阻1.0MΩ。通电检查运行正常，动作情况良好。操作及联动试验正确，符合设计要求。第3页共80页第2页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共80页检查时间2009.01.13天气晴环境温度5℃结论备注审核:试验人员:记录:低压装置电气调整记录执行标准:电气装置安装工程电气设备交接试验标准GB2006施工单位大冶有色建筑安装有限公司工程名称转炉系统节能项目—2#转炉改造安装位置2D-AP1所属图号0528110回路编号2D-AP4名称溶剂加料配电盘电源元器件型号铭牌断路器:NS100N63A检查情况外观检查电器元件齐全完好，安装位置正确，固定牢固，机械动作正常。调整试验断路器整定：瞬动：A：600AB：600AC：600A检查时间2009．01．13天气晴环境温度5℃一次回路检查接线准确，连接可靠，标志齐全清晰，绝缘符合要求（测量值如下）；(500V兆欧表)A——B:300MΩA——地:300MΩB——C:300MΩB——地:300MΩC——A:300MΩC——地:300MΩ第4页共80页第3页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共80页二次回路检查接线准确，连接可靠，标志齐全清晰，绝缘电阻1.0MΩ。通电检查运行正常，动作情况良好。操作及联动试验正确，符合设计要求。检查时间2009.01.13天气晴环境温度5℃结论备注审核:试验人员:记录:低压装置电气调整记录执行标准:电气装置安装工程电气设备交接试验标准GB2006施工单位大冶有色建筑安装有限公司工程名称转炉系统节能项目—2#转炉改造安装位置2D-AP1所属图号0528110回路编号2D-AP5名称余热锅炉给水泵电源元器件型号铭牌断路器:NS400N400A检查情况外观检查电器元件齐全完好，安装位置正确，固定牢固，机械动作正常。调整试验断路器整定：瞬动：A：4000AB：4000AC：4000A检查时间2009．01．13天气晴环境温度5℃第5页共80页第4页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共80页一次回路检查接线准确，连接可靠，标志齐全清晰，绝缘符合要求（测量值如下）；(500V兆欧表)A——B:500MΩA——地:500MΩB——C:500MΩB——地:500MΩC——A:500MΩC——地:500MΩ二次回路检查接线准确，连接可靠，标志齐全清晰，绝缘电阻1.0MΩ。通电...
