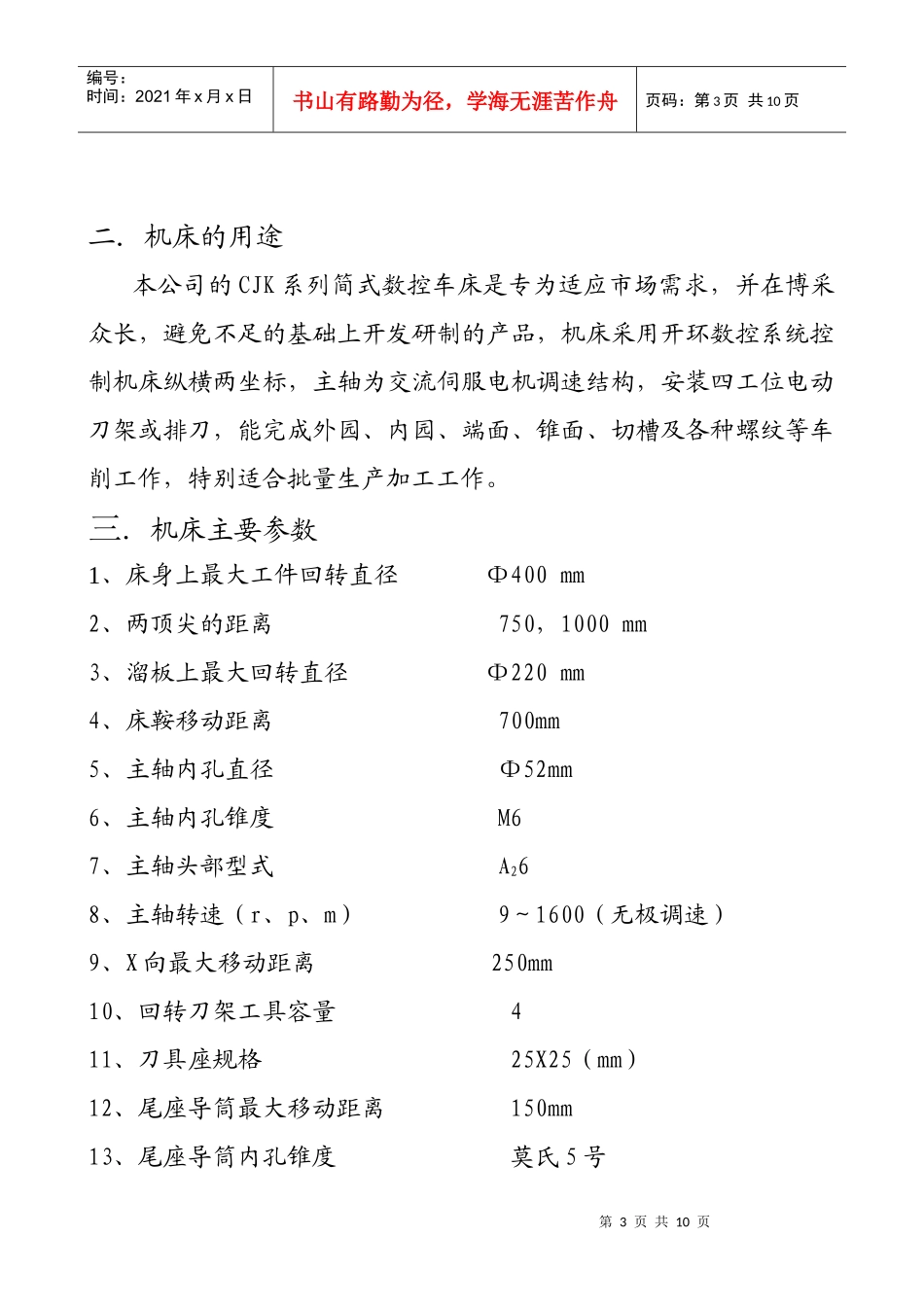

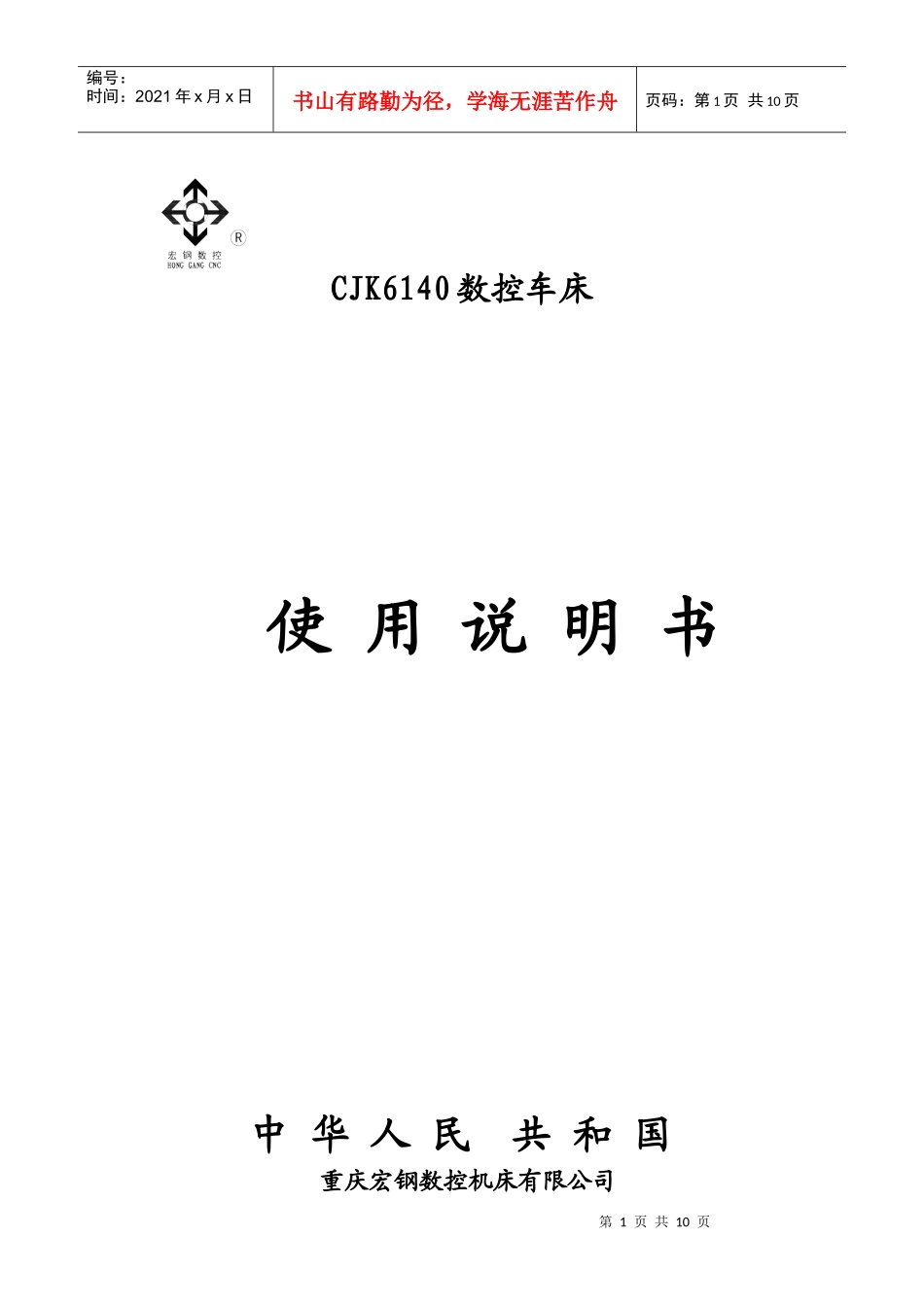

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页CJK6140数控车床使用说明书中华人民共和国重庆宏钢数控机床有限公司第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页目录一．机床外形二．机床的用途三．机床的主要参数四．机床的传动系统五．机床的结构及调整六．冷却系统七．润滑系统八．机床的搬运和安装九．电气系统第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页二．机床的用途本公司的CJK系列简式数控车床是专为适应市场需求，并在博采众长，避免不足的基础上开发研制的产品，机床采用开环数控系统控制机床纵横两坐标，主轴为交流伺服电机调速结构，安装四工位电动刀架或排刀，能完成外园、内园、端面、锥面、切槽及各种螺纹等车削工作，特别适合批量生产加工工作。三．机床主要参数1、床身上最大工件回转直径Φ400mm2、两顶尖的距离750，1000mm3、溜板上最大回转直径Φ220mm4、床鞍移动距离700mm5、主轴内孔直径Φ52mm6、主轴内孔锥度M67、主轴头部型式A268、主轴转速（r、p、m）9～1600（无极调速）9、X向最大移动距离250mm10、回转刀架工具容量411、刀具座规格25X25（mm）12、尾座导筒最大移动距离150mm13、尾座导筒内孔锥度莫氏5号第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页14、尾座横向移动距离（以主轴中心为准）±10mm15、主电机功率7.5KW16、冷却泵功率90W17、机床净重2.5吨四、机床的传动系统1，主传动系统主电机经V型皮带直接传给主轴向，通过齿轮实现24级调速。2，进给系统A、刀架纵向移动机床前部的驱动电机经联轴器直接使滚珠丝杆副带动刀架纵向移动B、刀架横向移动位于床鞍后部的驱动电机经联轴器直接使滚珠丝杆副带动刀架横向移动3，机床所用的轴承型号精度名称规格数量安装部位NN3020K/W33P5双列圆柱滚子轴承100*150*371主轴箱NN3018K/W33P5双列圆柱滚子轴承90*140*371主轴箱51120P5推力球轴承100*135*252主轴箱第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页6205P6深沟球轴承25*52*151纵向进给30205P6圆锥滚子轴承25*52*16.252纵向进给6202P6深沟球轴承15*35*111横向进给32004P6圆锥滚子轴承20*42*152横向进给推力球轴承尾座五，机床结构及调整1，主轴箱交流伺服调速时，主电机的旋转运动直接经窄4+4联组皮带传到主轴上。由于采用高精度的双列圆柱滚子轴承，使主轴结构简单，径向、轴向刚度特别好，通过调整锁紧螺母，很容易使主轴的旋转精度达到满意效果。2，纵向进给结构纵向进给结构展开如图2所示：第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页图2纵向进给机构1纵向驱动电机2联轴器3纵向电机座4纵向滚珠丝杆副5纵向螺母座6纵向轴承座7锁紧螺母8立板通过锁紧螺母，可以调整滚珠丝杆轴向窜动，摇动丝杆端部方头，可以移动床鞍。达到调整机床目的。3，横向进给结构横向进给结构如图3所示：第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页图3横向进给机构1横向驱动电机2联轴器3横向电机座4锁紧螺母5螺母座6横向滚珠丝杆副7拖板8床鞍锁紧螺母可用于调整滚珠丝杆的轴向窜动，摇动丝杆的方头可移动拖板，从而调整机床。4，机床的制动装置因是主轴伺服调速的主传动系统，所以机床的制动是由电气系统控制的。六，冷却系统冷却系统由固定在后床座内的冷却泵供给。通过冷却管送到刀具上，冷却液把切屑一起冲入切屑箱内，经过过滤网过滤后的冷却液流回到后座内循环使用，切屑则留在切屑箱内待清除运走。七，润滑系统第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页本机床因润滑部位不同，其润滑方式也各有不相同。主轴轴承采用高级润滑脂润滑；导轨和丝杆副采用集中手动润滑方式，操作者每2小时内按动几下润滑系统的手把，就能对导轨和丝杆进行润滑，丝杆轴...
