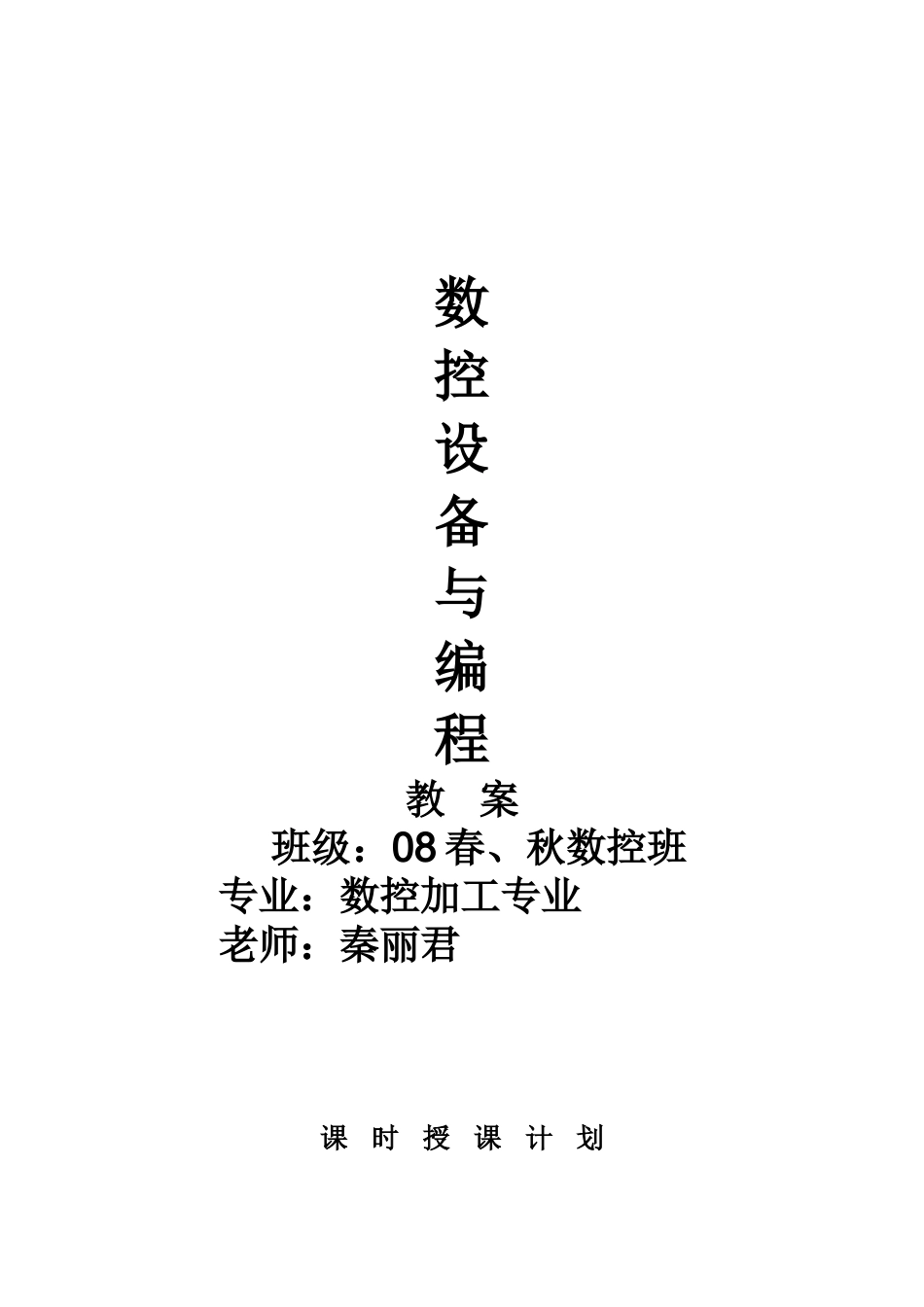

数控设备与编程教 案 班级：08 春、秋数控班 专业：数控加工专业 老师：秦丽君课 时 授 课 计 划 引言：提问：1 、了解数控机床有多少？ 2、见过和数控有关系的设备有哪些？ 3，为什么报数控专业？ 4，想不想学数控？ 第一节：概述一、数控技术与数控设备数控技术定义：NC数控设备：数控技术在数控设备中运用广泛，成为机电一体化产品。二、数控设备的特点1、 适应性强2、 能实现复杂的运动3、 精度高，质量稳定4、 生产率高5、 减轻劳动强度，改善劳动条件6、 有利于生产管理 第二节：数控设备的组成及工作原理一、数控设备的组成 输入输出装置 ——计算机数控装置——伺服系统——受控设备举人的动作行为：想喝水（输入信号）——大脑——手去拿——拿茶杯倒水喝数控机床工作过程：零件图——编程——输入——数控设备运行——机床工作——零件产品二、数控设备的重要装置及其功能1、 输入输出装置2、 计算机数控装置3、 伺服系统（重点介绍，画图讲解）教学课题：第一章 教学目的：1．使学生了解数控概念及数控特点2．使学生掌握数控设备的组成及工作原理重点：1．数控系统按伺服分类教学难点及处理： 难点： 理解开环，闭环，半闭环系统结构图学时：6教学方法：绘图讲解开环系统闭环系统半闭环系统位置检测装置4、 受控设备第三节：数控加工设备的分类一、按工艺用途分类普通数控机床数控加工中心数控特种加工（数控点火花，线切割，激光……）二、按控制运动的方式分类点位控制数控机床直线控制数控机床轮廓控制数控机床三、按伺服系统类型分类开环系统控制数控机床闭环系统控制数控机床半闭环系统控制数控机床四、按控制坐标轴数分类两坐标轴数控机床三坐标轴数控机床两个半轴坐标轴数控机床五、按数控装置功能分类低档中档高档作业习题第 3 题，第 5 题，第 7 题课 时 授 课 计 划第一节：概述数控机床的结构：主传动装置——进给传动装置——工作台——床身——刀库——自动换刀——润滑装置——冷却装置——排屑装置等比一般机床提高精度和高生产率，结构比一般机床有以下 6 个体现1、 主传动装置方面的改变2、进给传动装置方面的改变3、工作台方面的改变4、配备了刀库和自动换刀装置5、增加排屑、冷却、润滑等辅助装置6、机械结构的刚性，抗振性提高第二节：数控机床的主传动系统一、主传动系统的组成几特点组成：主轴电动机——变速机构——主轴特点：1、采纳调速电动机驱动主轴2、 变...
