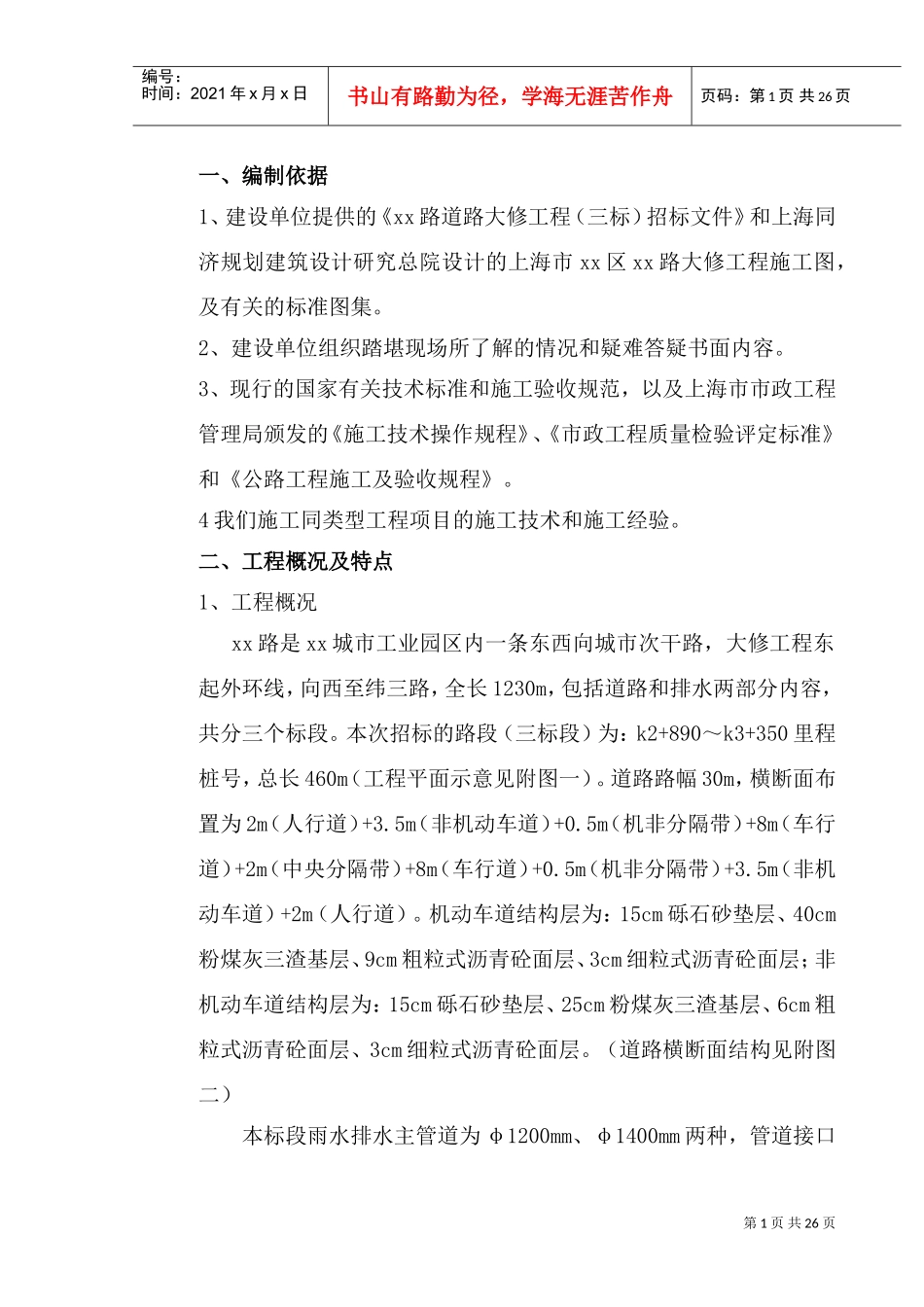

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页一、编制依据1、建设单位提供的《xx路道路大修工程（三标）招标文件》和上海同济规划建筑设计研究总院设计的上海市xx区xx路大修工程施工图，及有关的标准图集。2、建设单位组织踏堪现场所了解的情况和疑难答疑书面内容。3、现行的国家有关技术标准和施工验收规范，以及上海市市政工程管理局颁发的《施工技术操作规程》、《市政工程质量检验评定标准》和《公路工程施工及验收规程》。4我们施工同类型工程项目的施工技术和施工经验。二、工程概况及特点1、工程概况xx路是xx城市工业园区内一条东西向城市次干路，大修工程东起外环线，向西至纬三路，全长1230m，包括道路和排水两部分内容，共分三个标段。本次招标的路段（三标段）为：k2+890～k3+350里程桩号，总长460m（工程平面示意见附图一）。道路路幅30m，横断面布置为2m（人行道）+3.5m（非机动车道）+0.5m（机非分隔带）+8m（车行道）+2m（中央分隔带）+8m（车行道）+0.5m（机非分隔带）+3.5m（非机动车道）+2m（人行道）。机动车道结构层为：15cm砾石砂垫层、40cm粉煤灰三渣基层、9cm粗粒式沥青砼面层、3cm细粒式沥青砼面层；非机动车道结构层为：15cm砾石砂垫层、25cm粉煤灰三渣基层、6cm粗粒式沥青砼面层、3cm细粒式沥青砼面层。（道路横断面结构见附图二）本标段雨水排水主管道为φ1200mm、φ1400mm两种，管道接口第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页为平口式钢筋砼管柔性接口；与其衔接的真陈路、纬三路雨水排水管道为φ1000、φ600两种，接口为企口式钢筋砼管柔性接口；道路路面排水支管为φ300一种，管道接口为承插式砼管柔性接口。污水管道为φ450、φ300承插式砼管，管道接口为承插式砼管柔性接口。雨水主管道埋设深度3.80m～6.97m，雨水窨井27#井挖土深度为7.27m。污水管道埋深度1.75m～5.34m。基础均采用135°沟管基座，C20砼。φ600、φ1200、φ1400管道为钢筋砼管基础，管顶500以下回填黄砂，管顶500以上素土回填；φ300、φ450、φ600管道为素砼管，管沟素土回填。2、工程特点由于本标段工程是大修工程，因此本工程的施工范围内有一条老路，其道路结构为：15cm砾石砂垫层、35cm粉煤灰三渣基层、5cm粗粒式沥青砼面层、3cm细粒式沥青砼面层。在施工排水管道时，大部分老路可以作为车辆通行便道。在施工路床时全部破除，并修筑交通便道,破碎的材料可回填到低洼处。在老路的南侧有煤气管、给水管和电缆管，施工时根据建设单位提供的原管线图探明其位置做好保护措施。沿xx路两侧有人行道口和机动车道口，施工时要采取措施。主要工程实物量见下表。第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页表一主要工程实物量序号项目名称规格材料单位数量备注1污水管φ300砼管m542.62污水管φ450砼管m25.63雨水管φ300砼管m3854雨水管φ600钢筋砼管m3955雨水管φ1000钢筋砼管m152.66雨水管φ1400钢筋砼管m4277雨水管φ1200钢筋砼管m30.38窨井1000×1000砖砌座169窨井750×750砖砌座910窨井600×600砖砌座611窨井1100×1750砖砌座812窨井1000×1550砖砌座113窨井1000×1300砖砌座314三通井砼座115三通井砖砌座216二通井砖砌座217雨水口Ⅲ型砖砌218雨水口Ⅱ型砖砌座2719钢板桩400块120020管道挖方m31259221管道填方m3620622回填粗砂m3366823道路挖方m3135724道路填方m3274825碎石盲沟m121926开挖明沟m39682715cm砾石砂隔离层m2162662840cm粉煤m212614第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页灰三渣2925cm粉煤灰三渣m23652309cm粗粒沥青砼面层m211221316cm粗粒沥青砼面层m22727323cm细粒沥青砼面层m21394833砼彩色人行道板m2262634砼进口坡m212035C25水泥砼侧平石m400636翻挖沥青柏油类路面7.5cmm2381037翻挖粉煤灰、三渣m2381039土方场内运输m24105三、施工总平面图布置1、施工临时道路利用老路，施工总平面图中不考虑临时道路。2、采用空调集装箱式工具房四个，用于现场办公及小型工具堆放。每个工具房...
