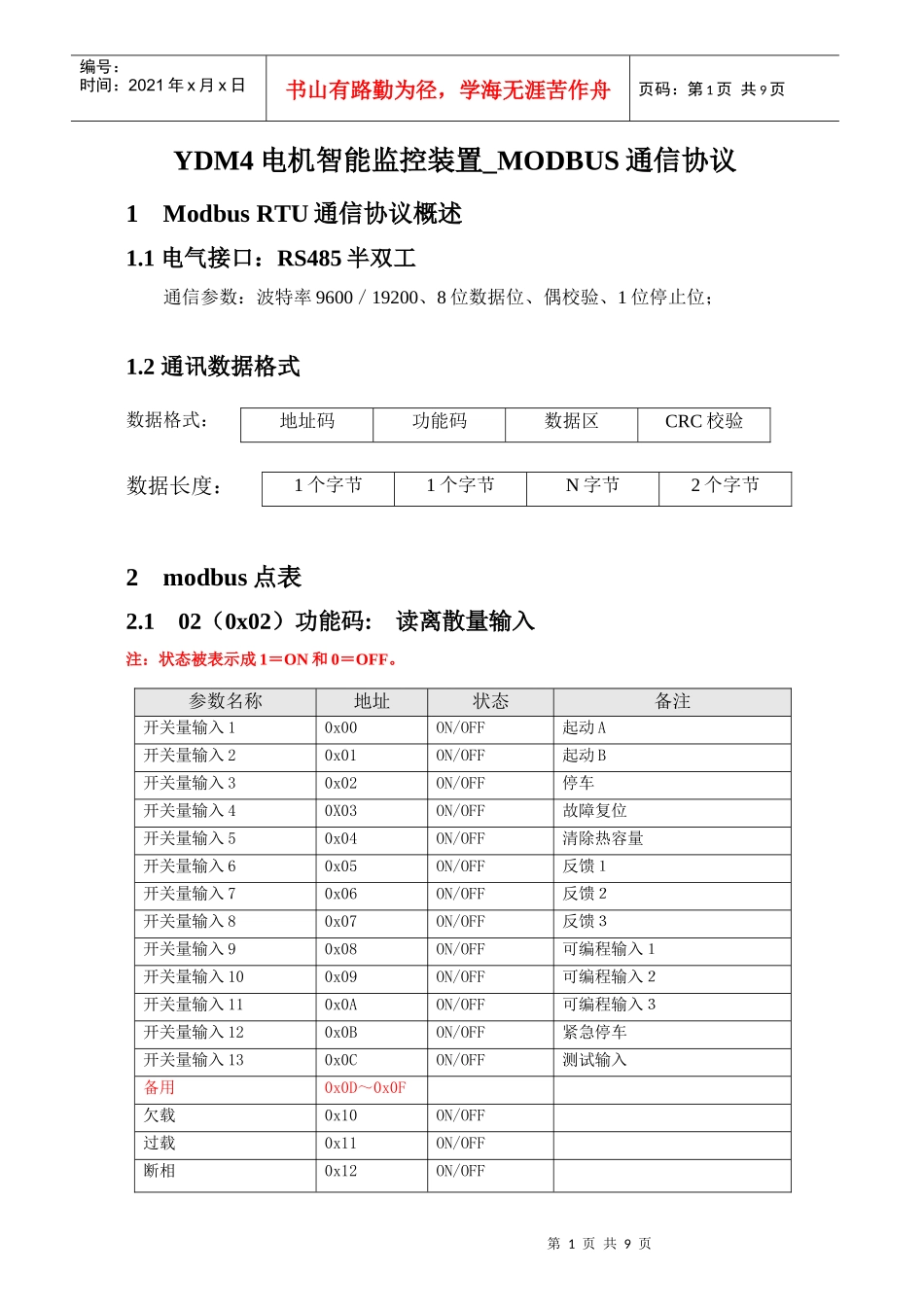

YDM4电机智能监控装置_MODBUS通信协议_第1页
1/9

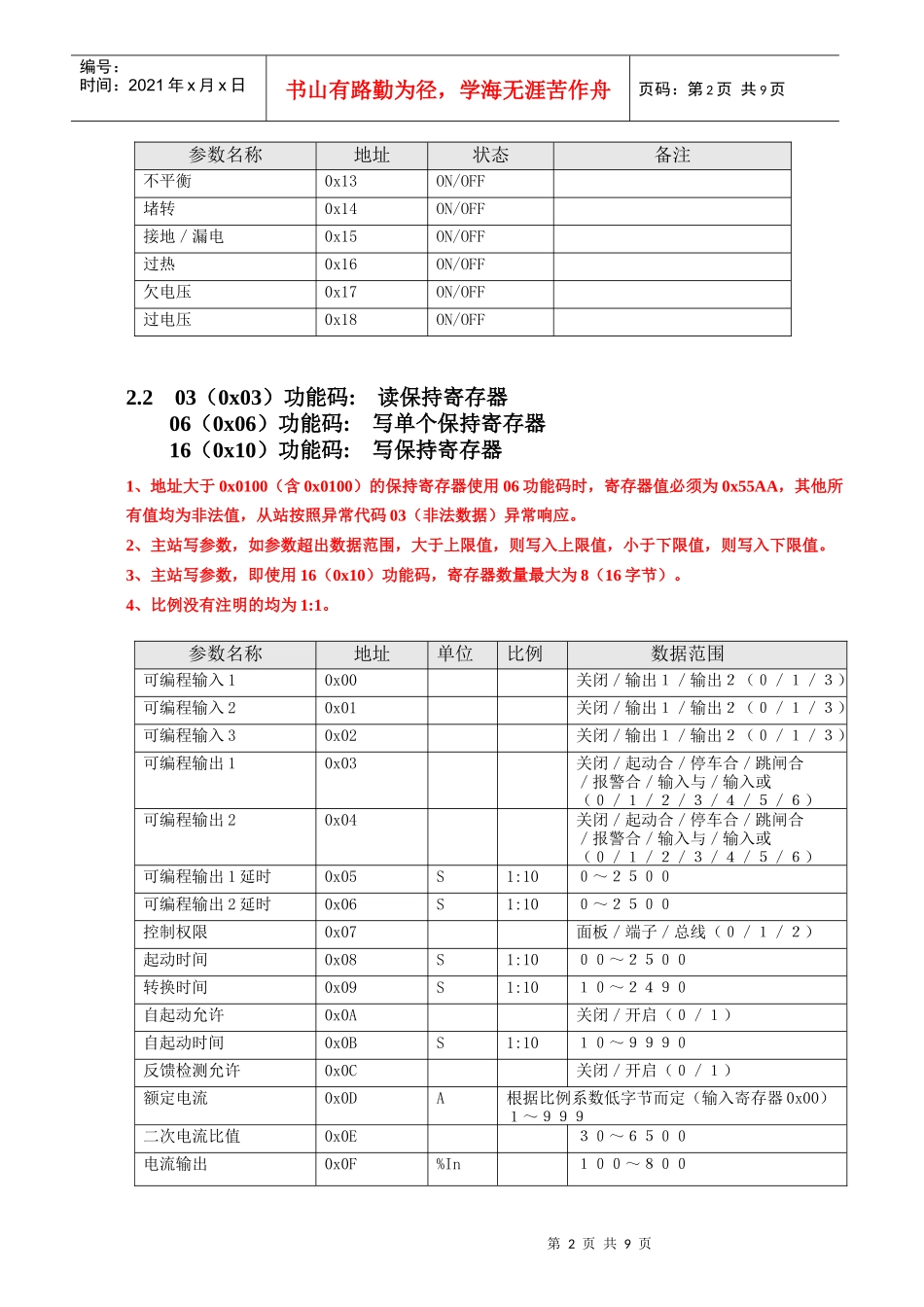

YDM4电机智能监控装置_MODBUS通信协议_第2页
2/9

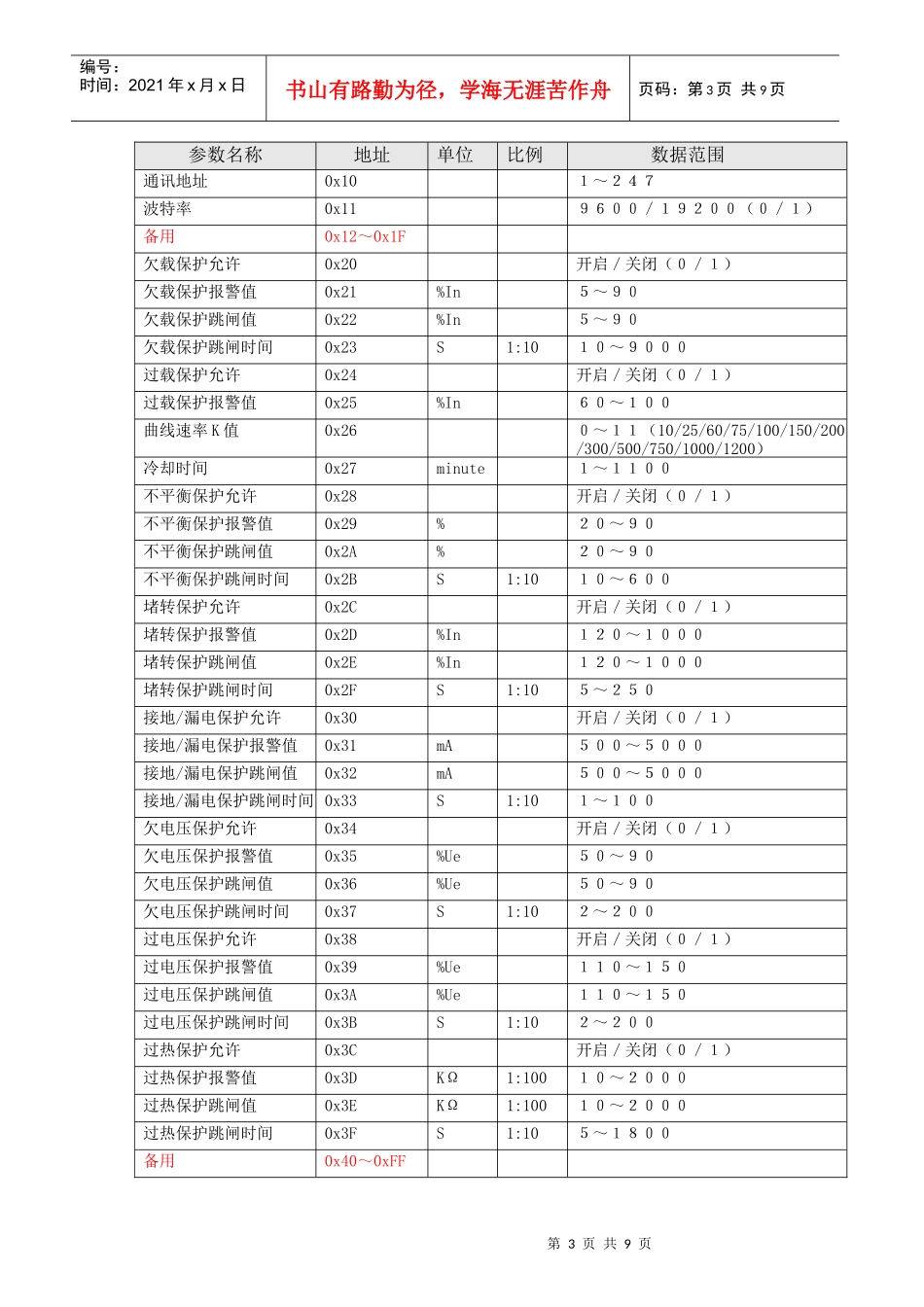

YDM4电机智能监控装置_MODBUS通信协议_第3页
3/9
第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页YDM4电机智能监控装置_MODBUS通信协议1ModbusRTU通信协议概述1.1电气接口:RS485半双工通信参数:波特率9600/19200、8位数据位、偶校验、1位停止位;1.2通讯数据格式数据格式:数据长度:2modbus点表2.102(0x02)功能码:读离散量输入注:状态被表示成1=ON和0=OFF。参数名称地址状态备注开关量输入10x00ON/OFF起动A开关量输入20x01ON/OFF起动B开关量输入30x02ON/OFF停车开关量输入40X03ON/OFF故障复位开关量输入50x04ON/OFF清除热容量开关量输入60x05ON/OFF反馈1开关量输入70x06ON/OFF反馈2开关量输入80x07ON/OFF反馈3开关量输入90x08ON/OFF可编程输入1开关量输入100x09ON/OFF可编程输入2开关量输入110x0AON/OFF可编程输入3开关量输入120x0BON/OFF紧急停车开关量输入130x0CON/OFF测试输入备用0x0D~0x0F欠载0x10ON/OFF过载0x11ON/OFF断相0x12ON/OFF地址码功能码数据区CRC校验1个字节1个字节N字节2个字节第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页参数名称地址状态备注不平衡0x13ON/OFF堵转0x14ON/OFF接地/漏电0x15ON/OFF过热0x16ON/OFF欠电压0x17ON/OFF过电压0x18ON/OFF2.203(0x03)功能码:读保持寄存器06(0x06)功能码:写单个保持寄存器16(0x10)功能码:写保持寄存器1、地址大于0x0100(含0x0100)的保持寄存器使用06功能码时,寄存器值必须为0x55AA,其他所有值均为非法值,从站按照异常代码03(非法数据)异常响应。2、主站写参数,如参数超出数据范围,大于上限值,则写入上限值,小于下限值,则写入下限值。3、主站写参数,即使用16(0x10)功能码,寄存器数量最大为8(16字节)。4、比例没有注明的均为1:1。参数名称地址单位比例数据范围可编程输入10x00关闭/输出1/输出2(0/1/3)可编程输入20x01关闭/输出1/输出2(0/1/3)可编程输入30x02关闭/输出1/输出2(0/1/3)可编程输出10x03关闭/起动合/停车合/跳闸合/报警合/输入与/输入或(0/1/2/3/4/5/6)可编程输出20x04关闭/起动合/停车合/跳闸合/报警合/输入与/输入或(0/1/2/3/4/5/6)可编程输出1延时0x05S1:100~2500可编程输出2延时0x06S1:100~2500控制权限0x07面板/端子/总线(0/1/2)起动时间0x08S1:1000~2500转换时间0x09S1:1010~2490自起动允许0x0A关闭/开启(0/1)自起动时间0x0BS1:1010~9990反馈检测允许0x0C关闭/开启(0/1)额定电流0x0DA根据比例系数低字节而定(输入寄存器0x00)1~999二次电流比值0x0E30~6500电流输出0x0F%In100~800第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页参数名称地址单位比例数据范围通讯地址0x101~247波特率0x119600/19200(0/1)备用0x12~0x1F欠载保护允许0x20开启/关闭(0/1)欠载保护报警值0x21%In5~90欠载保护跳闸值0x22%In5~90欠载保护跳闸时间0x23S1:1010~9000过载保护允许0x24开启/关闭(0/1)过载保护报警值0x25%In60~100曲线速率K值0x260~11(10/25/60/75/100/150/200/300/500/750/1000/1200)冷却时间0x27minute1~1100不平衡保护允许0x28开启/关闭(0/1)不平衡保护报警值0x29%20~90不平衡保护跳闸值0x2A%20~90不平衡保护跳闸时间0x2BS1:1010~600堵转保护允许0x2C开启/关闭(0/1)堵转保护报警值0x2D%In120~1000堵转保护跳闸值0x2E%In120~1000堵转保护跳闸时间0x2FS1:105~250接地/漏电保护允许0x30开启/关闭(0/1)接地/漏电保护报警值0x31mA500~5000接地/漏电保护跳闸值0x32mA500~5000接地/漏电保护跳闸时间0x33S1:101~100欠电压保护允许0x34开启/关闭(0/1)欠电压保护报警值0x35%Ue50~90欠电压保护跳闸值0x36%Ue50~90欠电压保护跳闸时间0x37S1:102~200过电压保护允许0x3...
