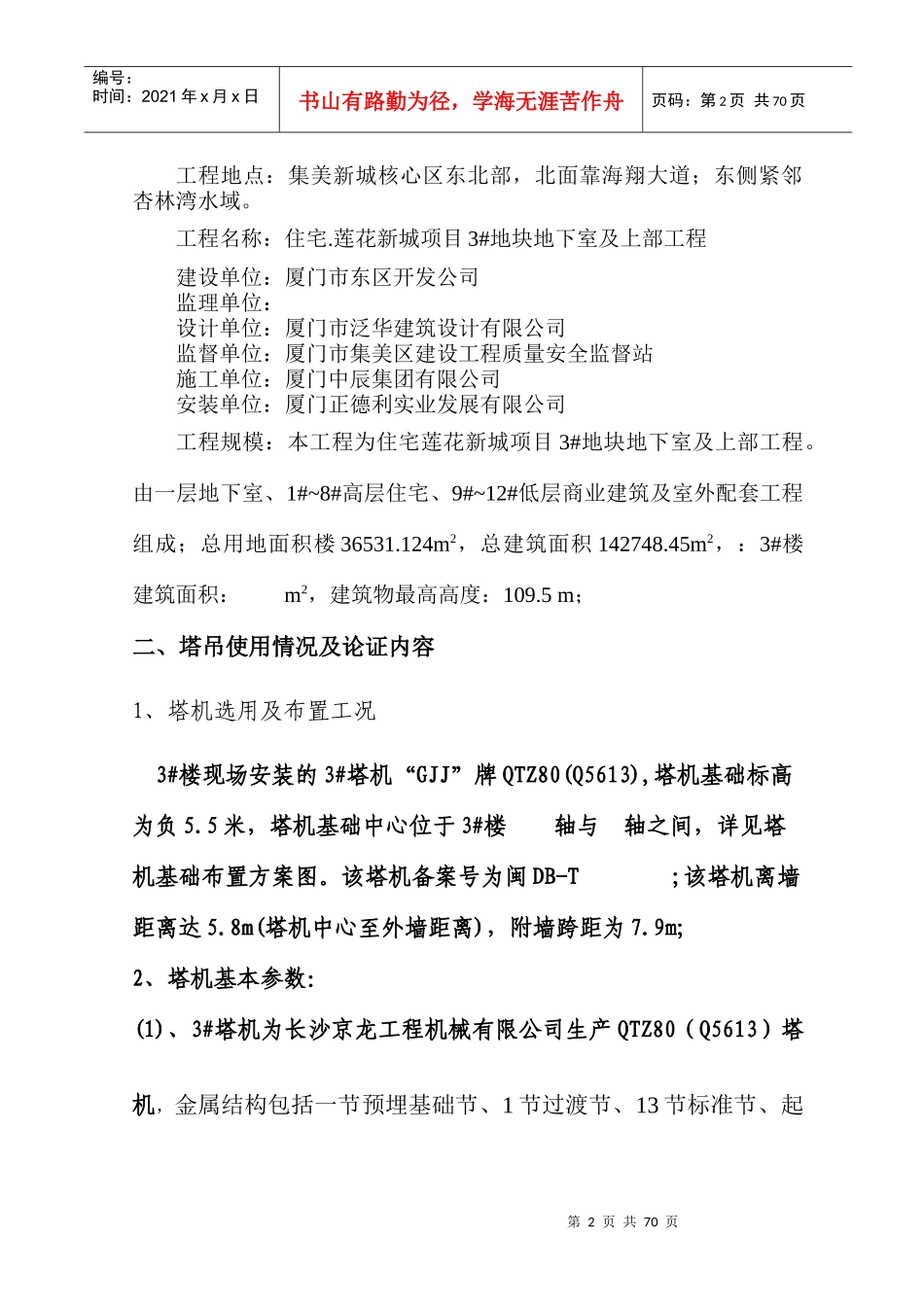

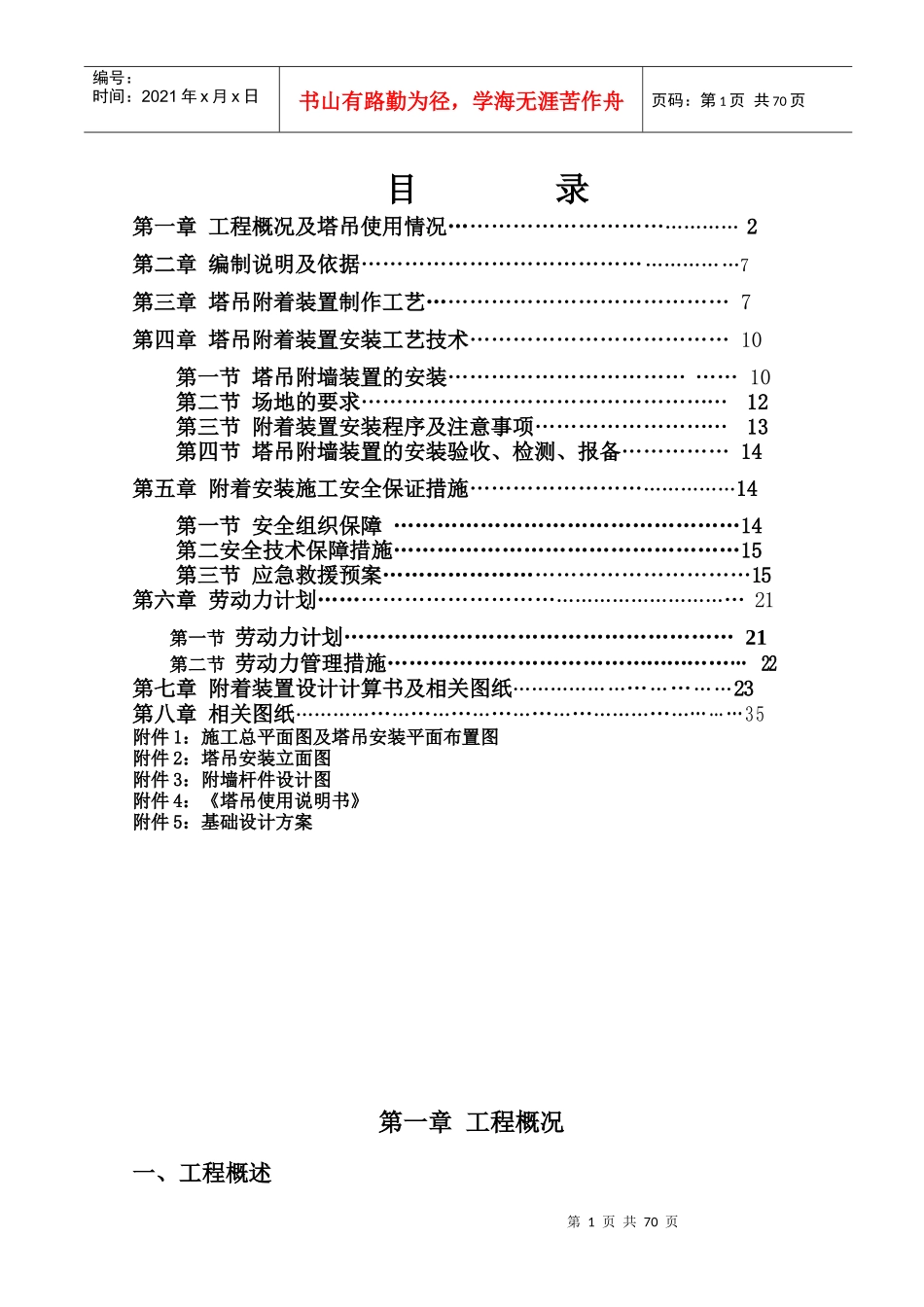

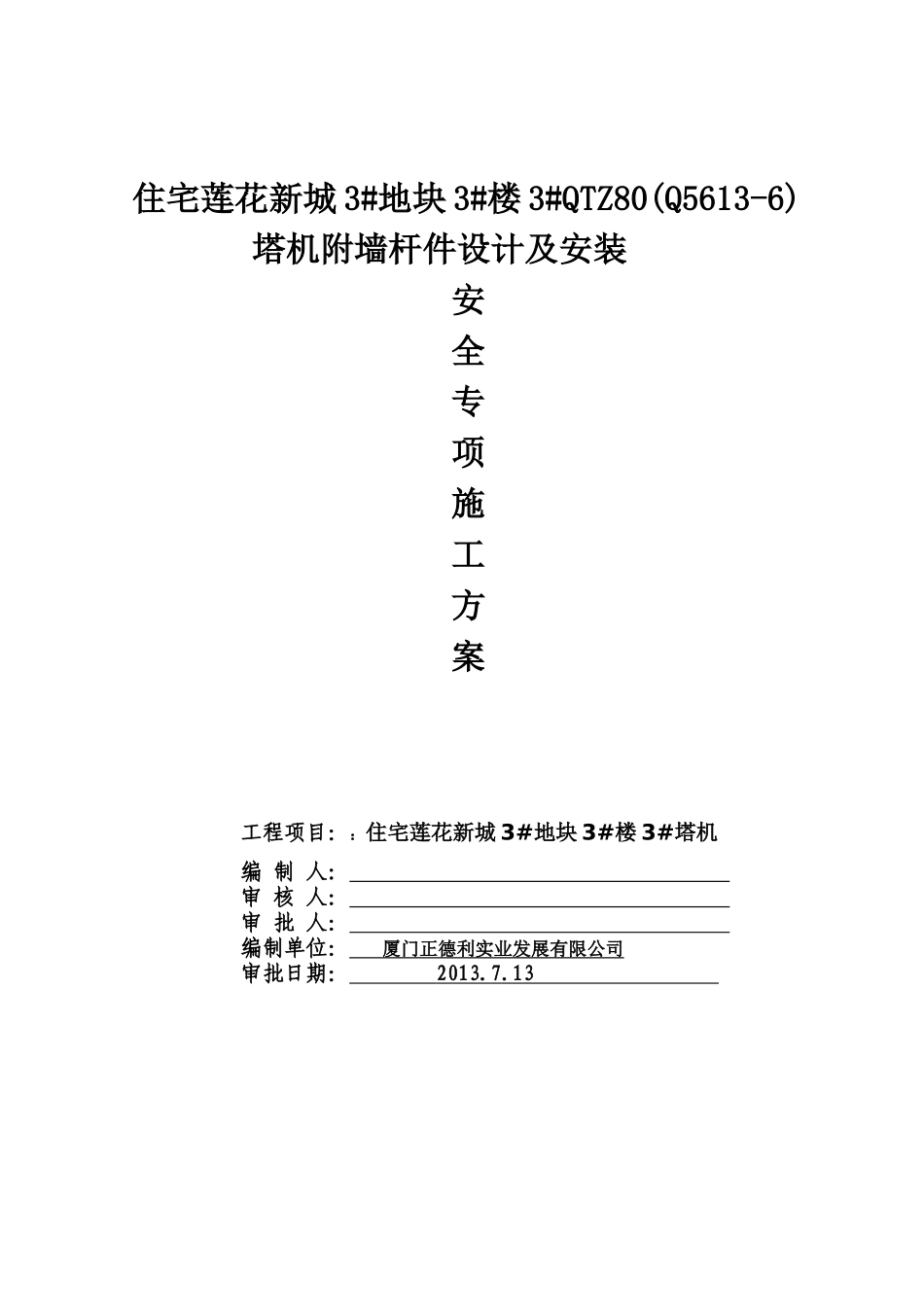

住宅莲花新城3#地块3#楼3#QTZ80(Q5613-6)塔机附墙杆件设计及安装安全专项施工方案工程项目：：住宅莲花新城3#地块3#楼3#塔机编制人：审核人：审批人：编制单位：厦门正德利实业发展有限公司审批日期：2013.7.13第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页目录第一章工程概况及塔吊使用情况……………………………………2第二章编制说明及依据………………………………………………7第三章塔吊附着装置制作工艺……………………………………7第四章塔吊附着装置安装工艺技术………………………………10第一节塔吊附墙装置的安装…………………………………10第二节场地的要求……………………………………………12第三节附着装置安装程序及注意事项………………………13第四节塔吊附墙装置的安装验收、检测、报备……………14第五章附着安装施工安全保证措施…………………………………14第一节安全组织保障…………………………………………14第二安全技术保障措施…………………………………………15第三节应急救援预案……………………………………………15第六章劳动力计划………………………………………………………21第一节劳动力计划………………………………………………21第二节劳动力管理措施……………………………………………22第七章附着装置设计计算书及相关图纸……………………………23第八章相关图纸……………………………………………………………35附件1：施工总平面图及塔吊安装平面布置图附件2：塔吊安装立面图附件3：附墙杆件设计图附件4：《塔吊使用说明书》附件5：基础设计方案第一章工程概况一、工程概述第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页工程地点：集美新城核心区东北部，北面靠海翔大道；东侧紧邻杏林湾水域。工程名称：住宅.莲花新城项目3#地块地下室及上部工程建设单位：厦门市东区开发公司监理单位：设计单位：厦门市泛华建筑设计有限公司监督单位：厦门市集美区建设工程质量安全监督站施工单位：厦门中辰集团有限公司安装单位：厦门正德利实业发展有限公司工程规模：本工程为住宅莲花新城项目3#地块地下室及上部工程。由一层地下室、1#~8#高层住宅、9#~12#低层商业建筑及室外配套工程组成；总用地面积楼36531.124m2，总建筑面积142748.45m2，：3#楼建筑面积：m2，建筑物最高高度：109.5m；二、塔吊使用情况及论证内容1、塔机选用及布置工况3#楼现场安装的3#塔机“GJJ”牌QTZ80(Q5613),塔机基础标高为负5.5米，塔机基础中心位于3#楼轴与轴之间，详见塔机基础布置方案图。该塔机备案号为闽DB-T;该塔机离墙距离达5.8m(塔机中心至外墙距离)，附墙跨距为7.9m;2、塔机基本参数：(1)、3#塔机为长沙京龙工程机械有限公司生产QTZ80（Q5613）塔机，金属结构包括一节预埋基础节、1节过渡节、13节标准节、起第3页共70页第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页重臂、平衡臂、回转塔身、爬升架、附着架、塔头和司机室组成，基础节、过渡节其结构尺寸及外型与标准节相同，上端每个角都有2个连接套，高2.8；，每节长均为2.8米，截面为1.6*1.6米。（摘自使用说明书）(2)塔机附着装置由两个框梁、三根撑杆和两个基座组成（详见使用说明书1.1-53及图1.1-42附着装置）；两个框梁由12套M14D的螺栓、螺母、垫圈紧固成附着框架；附着框架的两个顶点处有三根附着撑杆与之铰接；三根附着撑杆的端部与建筑物附着处的连接基座铰接；（3）、塔机标准臂长为56m。查该塔机《使用说明书》，该塔机额定起重力矩为800KN.M,最大起重量6T,独立起升高度为40m，塔机悬臂高度为42.6m（由1节预埋基础节、1节过渡节和13个标准节组成）,最大起升高度为160m,第一道附墙架以上塔身最大悬出段为35.2m，塔机最大工作高度为65.2米（由1节预埋基础节、1节过渡节和22个标准节组成）。第二道附墙架以上塔身最大悬出段为35.4m，第一、二道附墙之间的距离为不大于25米，塔机最大工作高度为90.4米（1节预埋基础节、1节过渡节和31个标准节组成）...
