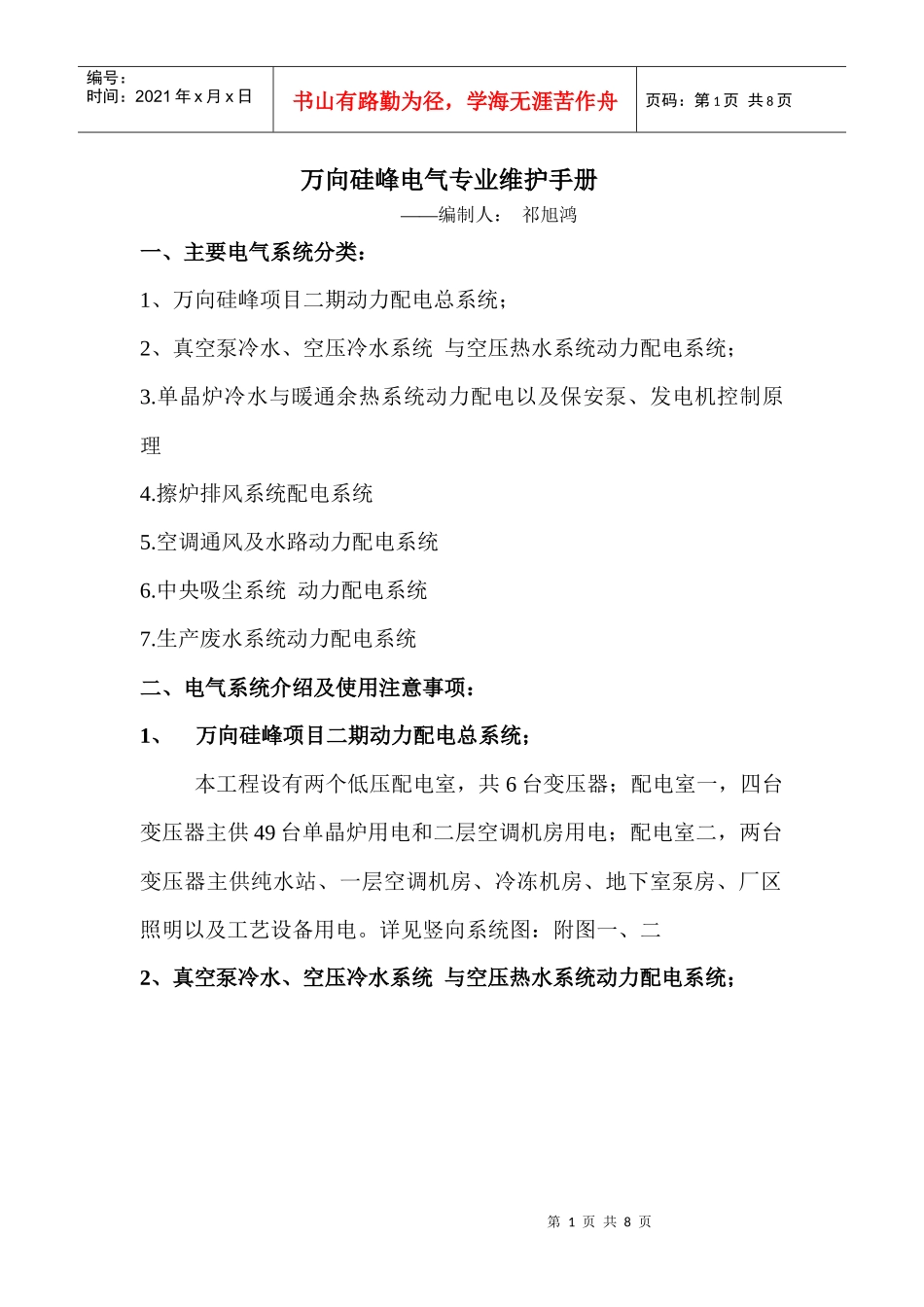

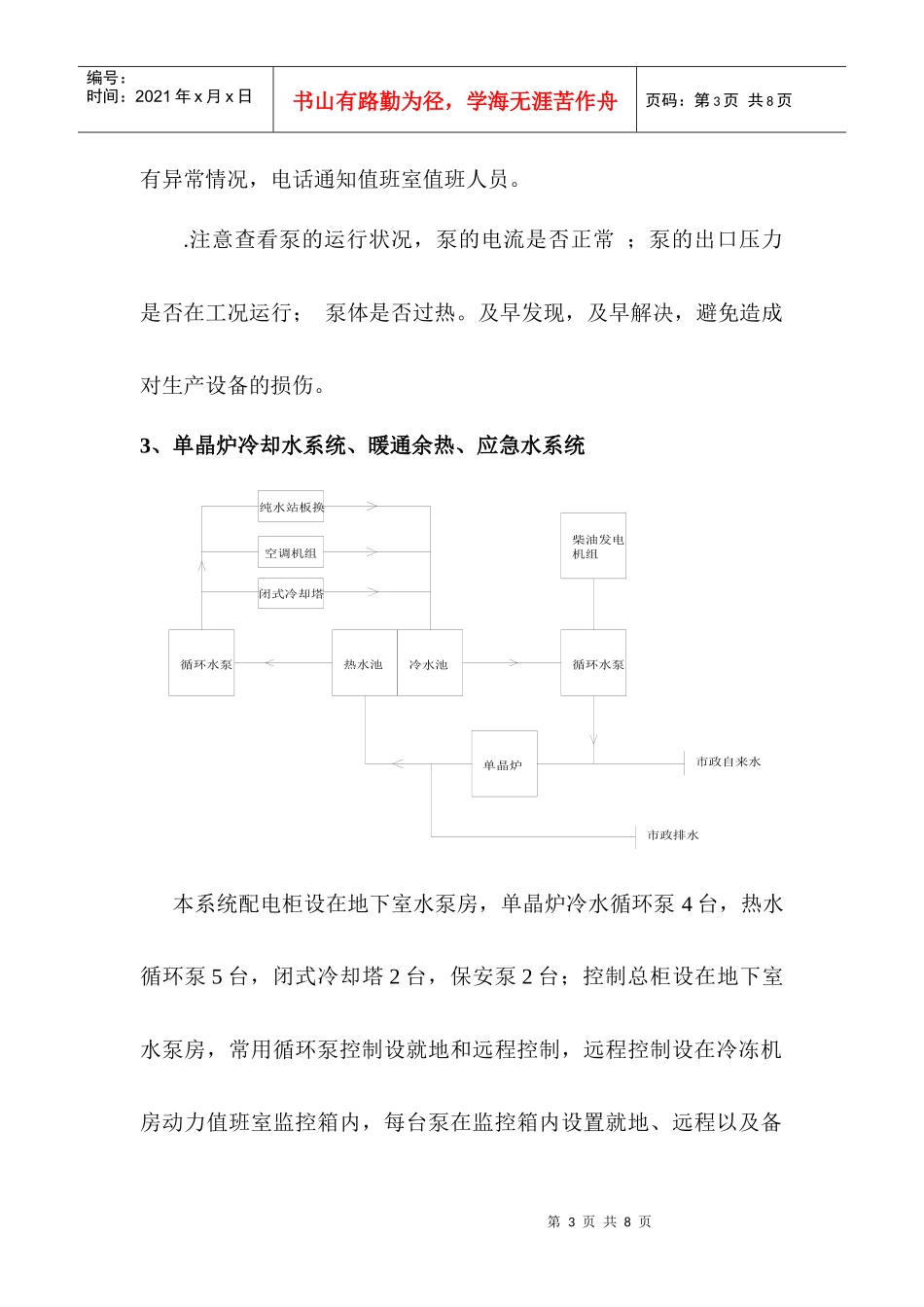

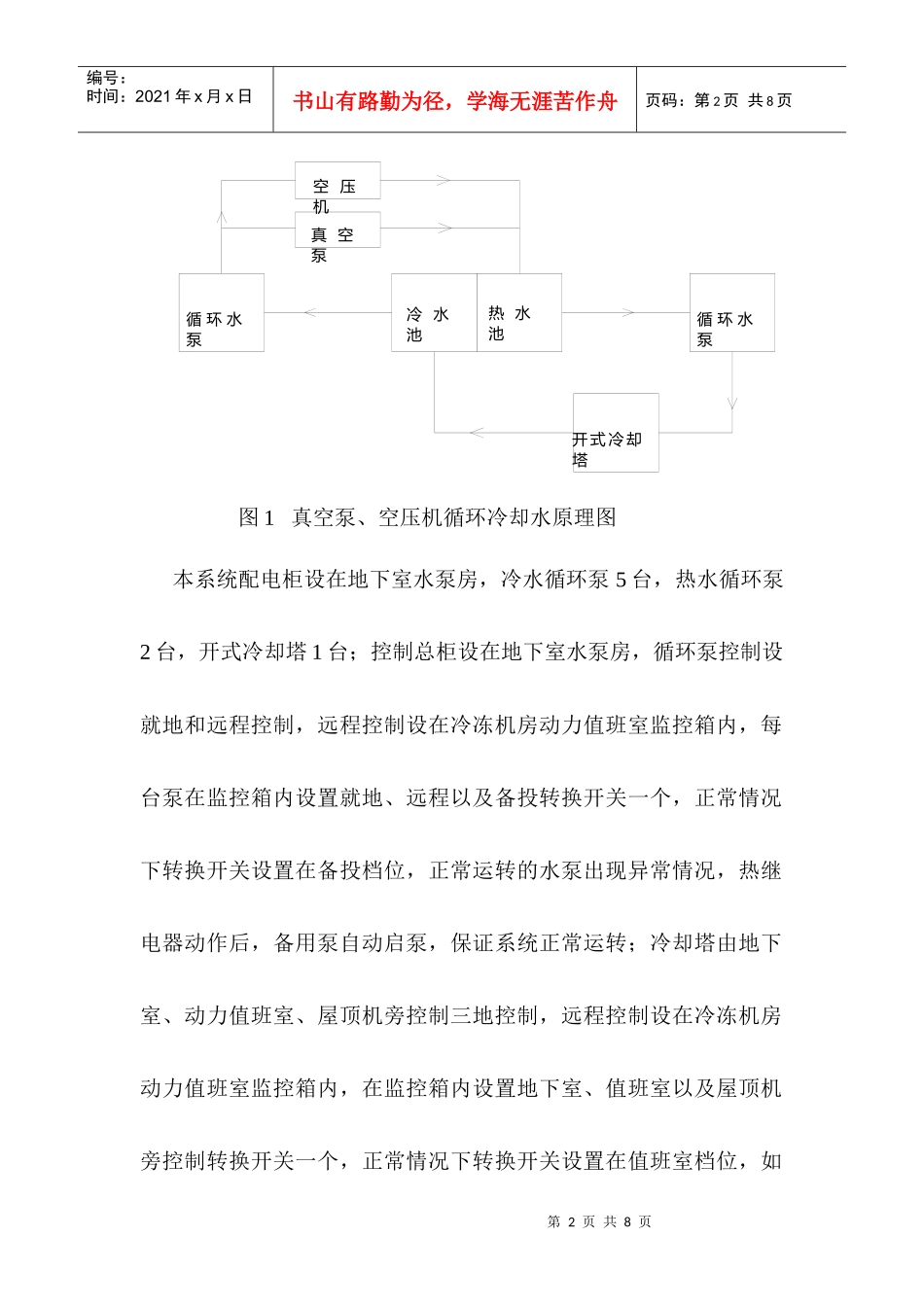

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页万向硅峰电气专业维护手册――编制人：祁旭鸿一、主要电气系统分类：1、万向硅峰项目二期动力配电总系统；2、真空泵冷水、空压冷水系统与空压热水系统动力配电系统；3.单晶炉冷水与暖通余热系统动力配电以及保安泵、发电机控制原理4.擦炉排风系统配电系统5.空调通风及水路动力配电系统6.中央吸尘系统动力配电系统7.生产废水系统动力配电系统二、电气系统介绍及使用注意事项：1、万向硅峰项目二期动力配电总系统；本工程设有两个低压配电室，共6台变压器；配电室一，四台变压器主供49台单晶炉用电和二层空调机房用电；配电室二，两台变压器主供纯水站、一层空调机房、冷冻机房、地下室泵房、厂区照明以及工艺设备用电。详见竖向系统图：附图一、二2、真空泵冷水、空压冷水系统与空压热水系统动力配电系统；第2页共8页第1页共8页空压机真空泵循环水泵热水池开式冷却塔循环水泵冷水池编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页图1真空泵、空压机循环冷却水原理图本系统配电柜设在地下室水泵房，冷水循环泵5台，热水循环泵2台，开式冷却塔1台；控制总柜设在地下室水泵房，循环泵控制设就地和远程控制，远程控制设在冷冻机房动力值班室监控箱内，每台泵在监控箱内设置就地、远程以及备投转换开关一个，正常情况下转换开关设置在备投档位，正常运转的水泵出现异常情况，热继电器动作后，备用泵自动启泵，保证系统正常运转；冷却塔由地下室、动力值班室、屋顶机旁控制三地控制，远程控制设在冷冻机房动力值班室监控箱内，在监控箱内设置地下室、值班室以及屋顶机旁控制转换开关一个，正常情况下转换开关设置在值班室档位，如第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页有异常情况，电话通知值班室值班人员。.注意查看泵的运行状况，泵的电流是否正常；泵的出口压力是否在工况运行；泵体是否过热。及早发现，及早解决，避免造成对生产设备的损伤。3、单晶炉冷却水系统、暖通余热、应急水系统本系统配电柜设在地下室水泵房，单晶炉冷水循环泵4台，热水循环泵5台，闭式冷却塔2台，保安泵2台；控制总柜设在地下室水泵房，常用循环泵控制设就地和远程控制，远程控制设在冷冻机房动力值班室监控箱内，每台泵在监控箱内设置就地、远程以及备冷水池循环水泵单晶炉热水池循环水泵闭式冷却塔空调机组纯水站板换柴油发电机组市政自来水市政排水第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页投转换开关一个，正常情况下转换开关设置在备投档位，正常运转的水泵出现异常情况，热继电器动作后，备用泵自动启泵，保证系统正常运转；闭式冷却塔控制柜设置在屋顶冷却塔旁边，每台冷却塔配有四台风机，四台循环泵，在动力值班室设远程控制，就地控制在控制柜内并设有转换开关一个，正常情况转换开关设置在值班室，由值班室控制冷却塔风机、循环泵的启停。保安水泵及发电机自动启动停止控制，根据单晶炉冷却循环水不能断水要求，当市电停电时，发电机得到启动指令，开始发电，供保安泵启泵运行；为了避免发电机得到错误指令启动，保安泵运行，导致管道循环水流速以及压力增大，在管道主管路上设计一个电接点压力表，当达到设定压力，停止保安泵，保证单晶炉循环水在设定压力范围内；当市电来电，发电机不能停机，保安泵继续运行，因为单晶炉冷却水不循环，导致单晶炉温度过高，烧毁单晶炉，因此主管路上电接点压力表又是发电机停机的另一指令，当市电来电，第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页主单晶炉冷却循环泵启泵工作，管道压力增大到设定值，停保安泵，并给发电机另一停机指令，发电机必须得到两个停机指令才能停机，确保单晶炉冷却水。.注意查看泵的运行状况，泵的电流是否正常；泵的出口压力是否在工况运行；泵体是否过热。及早发现，及早解决，避免造成对生产设备的损伤。4.擦炉排风系统配电系统115室单晶炉重掺室擦炉...
