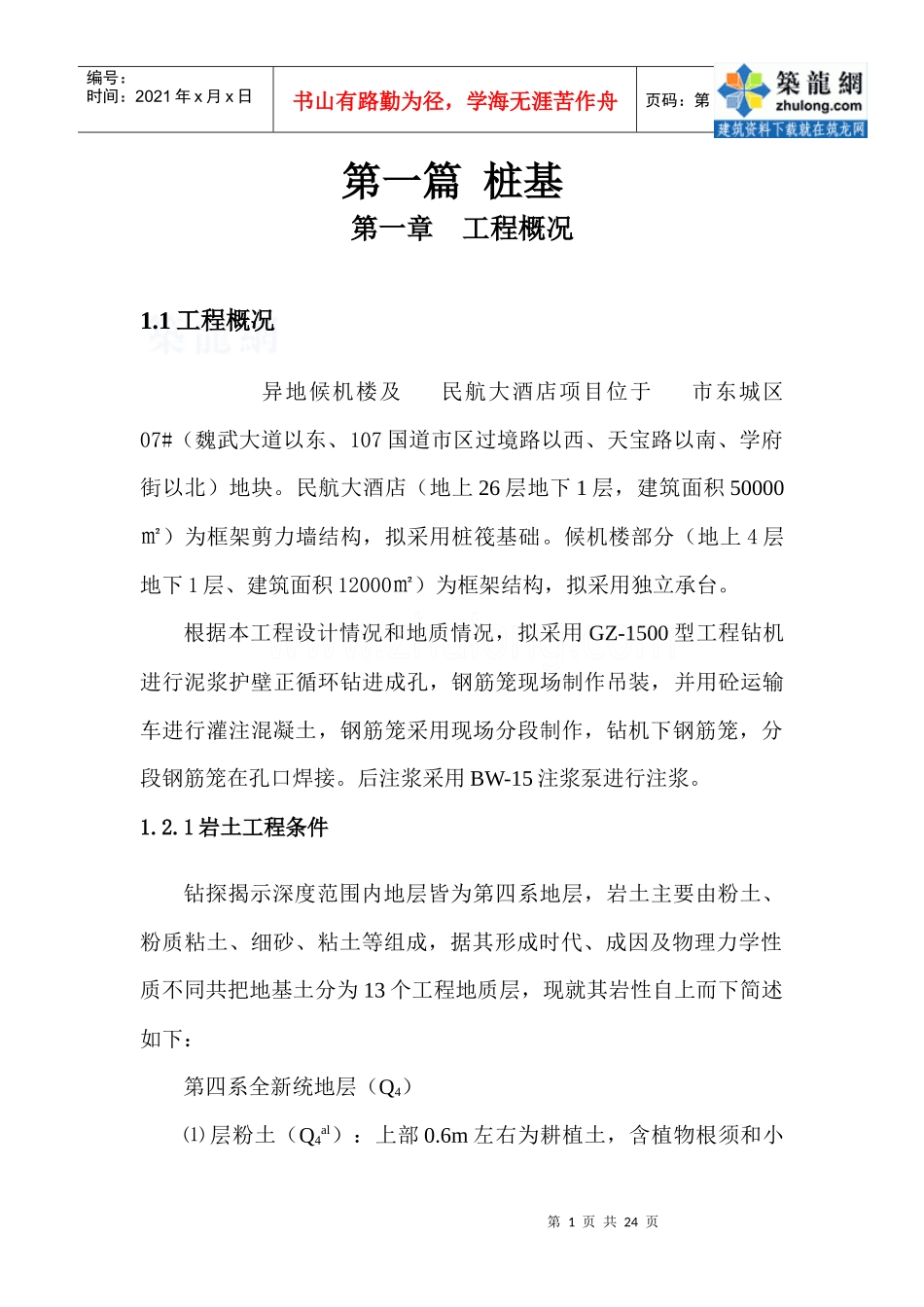

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页第一篇桩基第一章工程概况1.1工程概况异地候机楼及民航大酒店项目位于市东城区07#（魏武大道以东、107国道市区过境路以西、天宝路以南、学府街以北）地块。民航大酒店（地上26层地下1层，建筑面积50000㎡）为框架剪力墙结构，拟采用桩筏基础。候机楼部分（地上4层地下1层、建筑面积12000㎡）为框架结构，拟采用独立承台。根据本工程设计情况和地质情况，拟采用GZ-1500型工程钻机进行泥浆护壁正循环钻进成孔，钢筋笼现场制作吊装，并用砼运输车进行灌注混凝土，钢筋笼采用现场分段制作，钻机下钢筋笼，分段钢筋笼在孔口焊接。后注浆采用BW-15注浆泵进行注浆。1.2.1岩土工程条件钻探揭示深度范围内地层皆为第四系地层，岩土主要由粉土、粉质粘土、细砂、粘土等组成，据其形成时代、成因及物理力学性质不同共把地基土分为13个工程地质层，现就其岩性自上而下简述如下：第四系全新统地层（Q4）⑴层粉土（Q4al）：上部0.6m左右为耕植土，含植物根须和小第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页砖块，其下为黄色粉土，湿，中密，摇振反应中等，无光泽反应，干强度低，韧性低，层厚1.7-2.2m，层底标高70.31-70.83m。⑵层粉质粘土（Q4al）：棕黄色，可塑状，摇振反应无，切面稍光滑，干强度中等，韧性中等，层厚1.4-2.2m，层底埋深3.4-4.0m，层底标高68.50-69.13m。第四系上更新统地层（Q3）⑶层粉土（Q3al）：黄色，湿，中密，含螺壳碎片，摇振反应中等，无光泽反应，干强度低，韧性低，上部0.4m左右为灰黑色粘土，全层厚3.2-4.7m，层底埋深7.2-8.1m，层底标高64.43-65.31m。第二章施工准备2.1技术准备：（1）技术资料准备：接到图纸后，及时组织技术人员熟悉图纸，并参照地质资料，尽快与建设单位、设计单位、监理单位洽商，做好图纸会审工作。及时组织技术交底，尤其对桩基施工关键点、基坑支护参数及工程的质量要求要详细文字交底，做到人人心中有数，严格按设计及规范要求施工。（2）定位及高程控制：进场后及时与建设单位沟通，以书面形式索取基准点的资料，把标高控制点及轴线定位点引入场内，制定放线方案和措施，建立第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页现场平面方格网，作好记录。并做好基准点的保护工作。2.2现场准备：（1）大门：按照文明施工标准设置大门，在大门口设置“五牌一图”。施工现场根据文明施工要求书写有关内容和进行美化。（2）临时设施：施工现场设置办公室、会议室、生活用房等临时活动房，且符合公司文明施工标准要求，并在门口挂牌标识。2.3材料准备：考查原材料市场，钢材、水泥和混凝土使用业主认可的大厂合格产品。按计划组织施工材料进场。进场时必须进行严格的进场检验，须全部达到质量要求，达不到要求的或质量证明资料不齐全的材料不得进场使用。提前作好材料复验工作。2.4机械准备：进场前组织人员对设备进行检修和维护、保养，并进行试运行和认可，对设备状态进行标识。并购买一定数量的各种机械设备的易损件，以备施工中换用。提前做好计量设备及测量仪器的鉴定工作。第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页第四章拟投入的主要物资计划4.1主要物资计划（1）由材料部编制工程物资计划,经批准后进行采购.（2）考查原材料市场，钢材和混凝土使用业主认可的大厂合格产品。进场时必须进行严格的进场检验，须全部达到质量要求，达不到要求的或质量证明资料不齐全的材料不得进场使用。提前作好材料复验工作。（3）按计划组织施工材料进场。4.2投入的主要物资材料名称数量工程部位进场计划备注钢筋470t桩基随施工需要分批进场混凝土6584m³桩基随施工需要分批进场水泥2100t桩基随施工需要分批进场第五章拟投入的主要施工机械5.1拟投入本工程的主要施工设备表我们根据工程量和工期要求，选用合适的机械设备，确定它们的数量。拟投入本标段的主要施工设备表如下：序号设备名称型号规格数...
