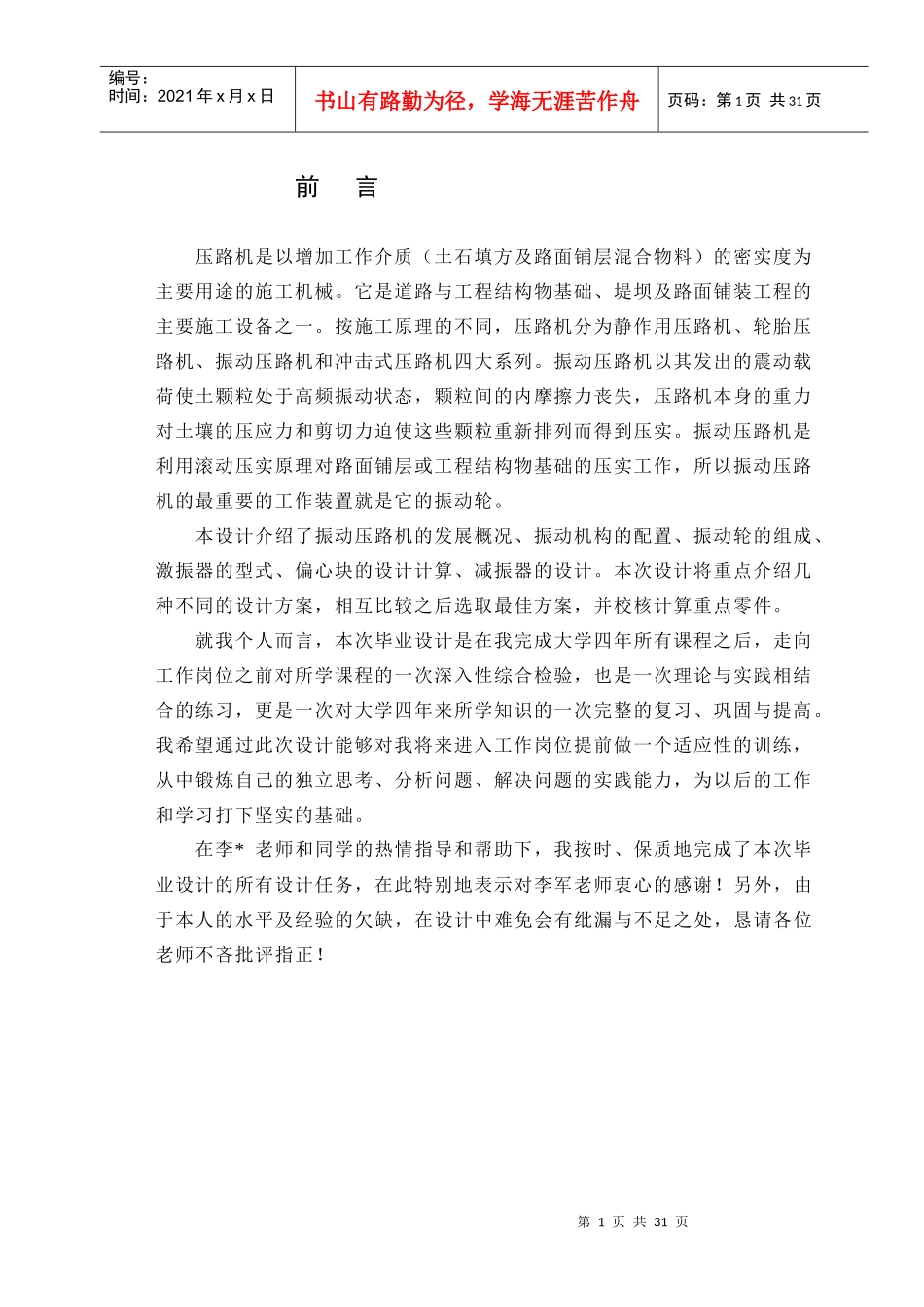

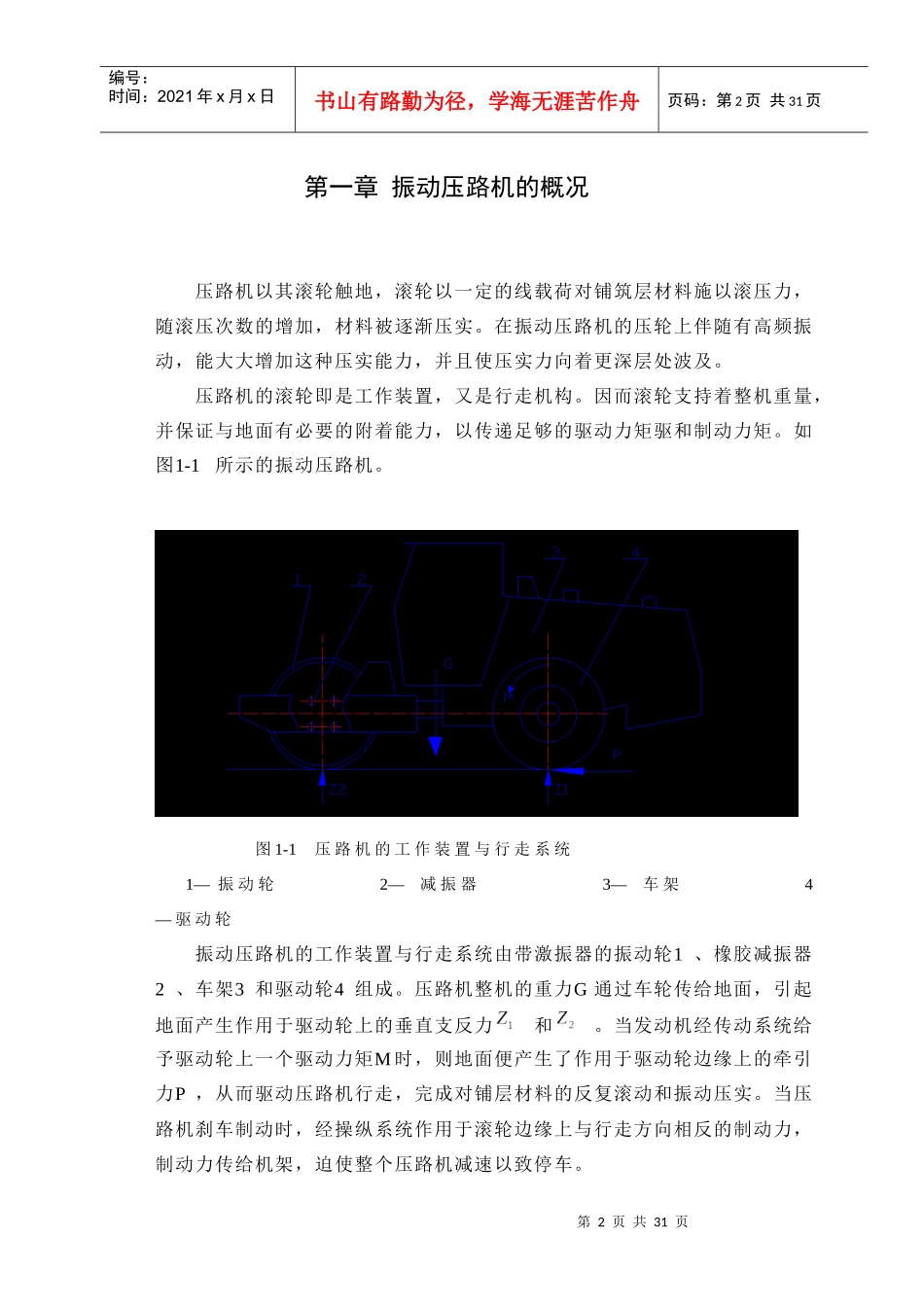

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页前言压路机是以增加工作介质（土石填方及路面铺层混合物料）的密实度为主要用途的施工机械。它是道路与工程结构物基础、堤坝及路面铺装工程的主要施工设备之一。按施工原理的不同，压路机分为静作用压路机、轮胎压路机、振动压路机和冲击式压路机四大系列。振动压路机以其发出的震动载荷使土颗粒处于高频振动状态，颗粒间的内摩擦力丧失，压路机本身的重力对土壤的压应力和剪切力迫使这些颗粒重新排列而得到压实。振动压路机是利用滚动压实原理对路面铺层或工程结构物基础的压实工作，所以振动压路机的最重要的工作装置就是它的振动轮。本设计介绍了振动压路机的发展概况、振动机构的配置、振动轮的组成、激振器的型式、偏心块的设计计算、减振器的设计。本次设计将重点介绍几种不同的设计方案，相互比较之后选取最佳方案，并校核计算重点零件。就我个人而言，本次毕业设计是在我完成大学四年所有课程之后，走向工作岗位之前对所学课程的一次深入性综合检验，也是一次理论与实践相结合的练习，更是一次对大学四年来所学知识的一次完整的复习、巩固与提高。我希望通过此次设计能够对我将来进入工作岗位提前做一个适应性的训练，从中锻炼自己的独立思考、分析问题、解决问题的实践能力，为以后的工作和学习打下坚实的基础。在李*老师和同学的热情指导和帮助下，我按时、保质地完成了本次毕业设计的所有设计任务，在此特别地表示对李军老师衷心的感谢！另外，由于本人的水平及经验的欠缺，在设计中难免会有纰漏与不足之处，恳请各位老师不吝批评指正！第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页第一章振动压路机的概况压路机以其滚轮触地，滚轮以一定的线载荷对铺筑层材料施以滚压力，随滚压次数的增加，材料被逐渐压实。在振动压路机的压轮上伴随有高频振动，能大大增加这种压实能力，并且使压实力向着更深层处波及。压路机的滚轮即是工作装置，又是行走机构。因而滚轮支持着整机重量，并保证与地面有必要的附着能力，以传递足够的驱动力矩驱和制动力矩。如图1-1所示的振动压路机。图1-1压路机的工作装置与行走系统1—振动轮2—减振器3—车架4—驱动轮振动压路机的工作装置与行走系统由带激振器的振动轮1、橡胶减振器2、车架3和驱动轮4组成。压路机整机的重力G通过车轮传给地面，引起地面产生作用于驱动轮上的垂直支反力和。当发动机经传动系统给予驱动轮上一个驱动力矩M时，则地面便产生了作用于驱动轮边缘上的牵引力P，从而驱动压路机行走，完成对铺层材料的反复滚动和振动压实。当压路机刹车制动时，经操纵系统作用于滚轮边缘上与行走方向相反的制动力，制动力传给机架，迫使整个压路机减速以致停车。第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页上世纪90年代以来，国际工程机械市场出现平稳增长趋势，作为压实主要设备的振动压路机以及压实理论和压实控制技术越来越受到各国的重视，并陆续采用了一系列的新技术。1.引进改变振子偏心距或偏心质量达到调幅调频的调幅与调频机构。最方便的调幅机构是固定振子与活动振子不同方位相叠加实现的。双幅振动只要改变液压马达的旋转方向即可实现。通过花键或嵌接调节固定振子与活动振子的相对角度能实现多级振幅换接。无级调幅很困难，现在有用液体流动原理制成的无级调幅机构，振动调频的调节是用液压马达的调速来实现的。2.气力悬挂减振装置可以使振动能量全部传递给压实面。气力悬挂是利用空气的弹性，由于气体受压缩和反弹的速率很快，几乎不消耗振动能量。3.在压路机的驾驶室内设置频率仪、振幅计和压实度计，实现压路机的随机自动检测。这样操作人员可以随时测定压实效果及确定碾压遍数，从而提高了作业效率和压质量。4.在压路机的有关部位设置传感器，可以对油位、油温、滤清器堵塞、皮带松弛等故障自动报警，加上对压实速度、振动频率和振幅的快速调节及压实度的随机检测，实现压路机故障报警与调控自动化。我国振动压路机经历了从...
